體外預應力加固法構造設計的關鍵是拉桿（力筋）的錨固及與構件的連接，其設計準則是錨固承載能力必須大于拉桿（力筋）本身的承載能力。從構造形式上看，主要由以下幾部分組成。

1.水平力筋

水平力筋亦稱水平拉桿，多由鋼筋、高強螺紋粗鋼筋、鋼絲束或鋼絞線組成。其作用是在梁底部位施加縱向預應力，從而對梁體產生反向彎矩，以抵消部分自重及活載產生的正彎矩，提高梁的承載能力。

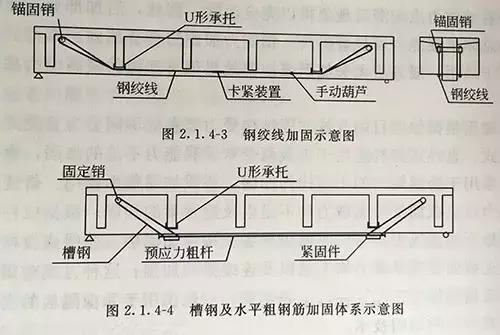

當水平力筋采用高強粗鋼筋時，一般為冷拉Ⅲ、Ⅳ級鋼筋，亦可用45號圓鋼制作。在鋼筋（拉桿）的兩端做粗制螺紋，配以螺母加以錨固（圖2.1.4-1）。當采用高強鋼絲束時（通常為曲線筋），用錨頭將其兩端錨固在梁端的頂部。鋼絲束的縱向線形由設在梁底兩側的箍筋加以固定（圖2.1.4-2）。當采用鋼絞線時，可直接用錨固銷將兩端固定在主梁的腹板上，張拉后用鋼絲卡鎖?。▓D2.1.4-3）。亦可將鋼絞線的兩端錨固在梁底的滑塊上（圖2.1.4-4）。

2.斜筋

斜筋亦稱為斜拉桿，多由高強粗鋼筋或槽鋼做成。斜拉桿的下端通過設置在梁底的滑塊與水平力筋連接，上端錨固于梁端頂部或梁端腹板處。斜拉桿的作用是為梁端附近提供負彎矩和負剪力，從而提高梁的承載能力。當采用鋼絲束或鋼絞線時，可以不單獨設斜筋，而將斜筋和水平筋一體相連。

3.上錨固點

斜筋提供的負剪力和負彎矩的大小，與上錨固點的位置有關，上錨固點的位置可根據主梁的特點及施工的具體情況做選擇。
