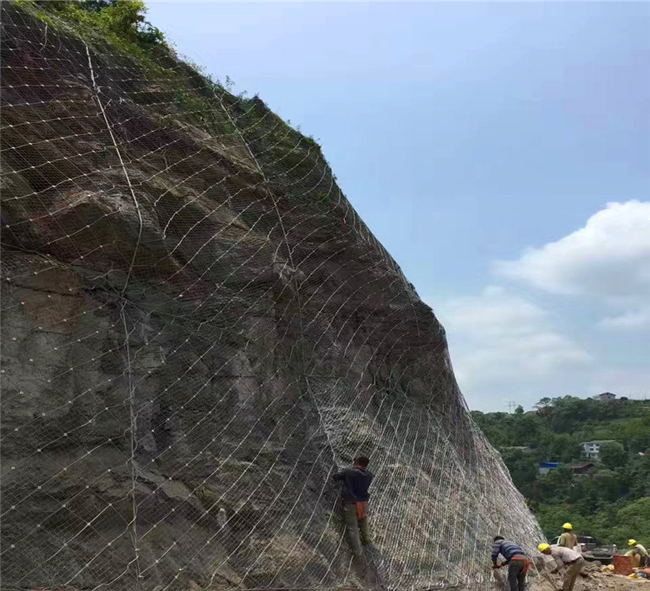

主動防護網主要構成分為鋼絲繩網、普通鋼絲格柵（常稱鐵絲格柵）和TECCO®高強度鋼絲格柵三類，前兩者通過鋼絲繩錨桿和/或支撐繩固定方式，后者通過鋼筋錨桿（可施加預應力）和鋼絲繩錨桿（有邊沿支撐繩時采用）、專用錨墊板以及必要時的邊沿支撐繩等固定方式，將作為系統主要構成的柔性網覆蓋在有潛在地質災害的坡面上，從而實現其防護目的（如圖1），表1列出了主動防護系統的分類特征及其防護功能或主要適用條件。

施工安裝技術要求

SNS柔性主動防護系統的施工安裝技術要求按以下步驟進行。

①對坡面防護區域的松土及落石進行清除；

②從防護區域下沿中部開始向上和兩側放線測量確定錨桿孔位，并在每一孔位處鑿一深度不小于錨桿外露環套長度的凹坑，一般直徑20cm深15cm；

③按設計深度轉鑿錨桿孔并清除孔內粉塵，孔深應比設計錨桿長5 cm以上，孔徑不小于ф45；當受鑿巖設備限制時，構成每根錨桿的兩股鋼繩可分別錨入兩個孔徑不小于ф35的錨孔內，形成人字型錨桿，兩股鋼繩間夾角為150～320，以達到同樣的錨固效果；

④注漿并插入錨桿，采用標號不低于M20的水泥砂漿，宜用灰砂比1：1～1：1.2，水灰比0.45～0.50的水泥砂漿，水泥宜用425號普通硅酸鹽水泥，優先選用粒徑不大于3mm的中細砂，確保漿液飽滿，在進行下一道工序前注漿體養護不少于3天。

⑤安裝縱橫向支撐繩，張拉緊后兩端各用兩個繩卡與錨桿外露環套固定連接；

⑥ 從上向下鋪掛格柵網，格柵網間重疊寬度不小于5cm，兩張格柵網的縫合，格柵網與支撐繩間用ф1.2鐵絲按1m間距進行扎結；

⑥從上向下鋪設鋼繩網縫合，縫合繩為ф8鋼繩，每張鋼繩網均用一根長33.5m的縫合繩與四周支撐繩進行縫合并預張拉，縫合繩的兩端各用兩個繩卡進行固定連結；

用ф1.2鐵絲對鋼繩網和格柵網間進行相互扎結，扎結點縱橫。

主動防護網（包括GAR2、GPS2、GER2和GTC-65A），常用于坡面崩塌、風化剝落、溜坍、溜滑或塌落類地質災害的加固防護，其明顯特征是采用系統錨桿固定，并根據柔性網的不同，分別通過支撐繩和縫合張拉（鋼絲繩網或鐵絲格柵）或預應力錨桿（TECCO-65格柵）來對柔性網部分實現預張拉，從而對整個邊坡形成連續支撐，其預張拉作業使系統盡可能緊貼坡面，并形成了抑制局部巖土體移動或在發生局部位移或破壞后將其裹縛（滯留）于原位附近的預應力，從而實現其主動防護（加固）功能。該系統在施工工藝上為確保其盡可能緊貼坡面，錨桿孔口應開鑿孔口凹坑（系統布置的靈活性?？衫锰烊坏桶嘉恢迷O置錨桿）。
