小編給大家分享一下HBase整體架構是什么，相信大部分人都還不怎么了解，因此分享這篇文章給大家參考一下，希望大家閱讀完這篇文章后大有收獲，下面讓我們一起去了解一下吧！

成都創新互聯-專業網站定制、快速模板網站建設、高性價比呼瑪網站開發、企業建站全套包干低至880元,成熟完善的模板庫,直接使用。一站式呼瑪網站制作公司更省心,省錢,快速模板網站建設找我們，業務覆蓋呼瑪?shù)貐^(qū)。費用合理售后完善，十載實體公司更值得信賴。

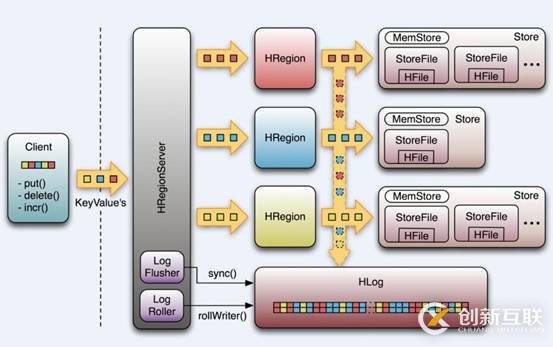

HBase 系統架構圖

組成部件說明
Client：
　　使用HBase RPC機制與HMaster和HRegionServer進行通信
　　Client與HMaster進行通信進行管理類操作
　　Client與HRegionServer進行數據讀寫類操作
Zookeeper：
　　Zookeeper Quorum存儲-ROOT-表地址、HMaster地址
　　HRegionServer把自己以Ephedral方式注冊到Zookeeper中，HMaster隨時感知各個HRegionServer的健康狀況
　　Zookeeper避免HMaster單點問題
HMaster：
　　HMaster沒有單點問題，HBase中可以啟動多個HMaster，通過Zookeeper的Master Election機制保證總有一個Master在運行
　　主要負責Table和Region的管理工作：
　　1 管理用戶對表的增刪改查操作
　　2 管理HRegionServer的負載均衡，調整Region分布
　　3 Region Split后，負責新Region的分布
　　4 在HRegionServer停機后，負責失效HRegionServer上Region遷移
HRegionServer：
　　HBase中最核心的模塊，主要負責響應用戶I/O請求，向HDFS文件系統中讀寫數據

　　

　　HRegionServer管理一些列HRegion對象；
　　每個HRegion對應Table中一個Region，HRegion由多個HStore組成；
　　每個HStore對應Table中一個Column Family的存儲；
　　Column Family就是一個集中的存儲單元，故將具有相同IO特性的Column放在一個Column Family會更高效

HStore：
　　HBase存儲的核心。由MemStore和StoreFile組成。

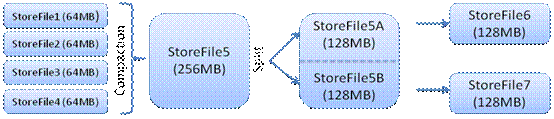

　　MemStore是Sorted Memory Buffer。用戶寫入數據的流程：

　　

　　Client寫入 -> 存入MemStore，一直到MemStore滿 -> Flush成一個StoreFile，直至增長到一定閾值 -> 觸發Compact合并操作 -> 多個StoreFile合并成一個StoreFile，同時進行版本合并和數據刪除 -> 當StoreFiles Compact后，逐步形成越來越大的StoreFile -> 單個StoreFile大小超過一定閾值后，觸發Split操作，把當前Region Split成2個Region，Region會下線，新Split出的2個孩子Region會被HMaster分配到相應的HRegionServer上，使得原先1個Region的壓力得以分流到2個Region上。
由此過程可知，HBase只是增加數據，有所得更新和刪除操作，都是在Compact階段做的，所以，用戶寫操作只需要進入到內存即可立即返回，從而保證I/O高性能。

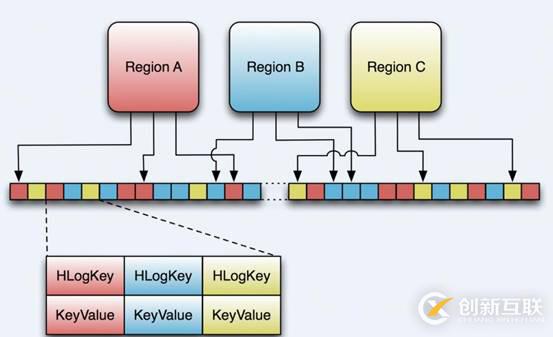

HLog
　　引入HLog原因：
　　在分布式系統環境中，無法避免系統出錯或者宕機，一旦HRegionServer意外退出，MemStore中的內存數據就會丟失，引入HLog就是防止這種情況
　　工作機制：
　　每個HRegionServer中都會有一個HLog對象，HLog是一個實現Write Ahead Log的類，每次用戶操作寫入Memstore的同時，也會寫一份數據到HLog文件，HLog文件定期會滾動出新，并刪除舊的文件(已持久化到StoreFile中的數據)。當HRegionServer意外終止后，HMaster會通過Zookeeper感知，HMaster首先處理遺留的HLog文件，將不同region的log數據拆分，分別放到相應region目錄下，然后再將失效的region重新分配，領取到這些region的HRegionServer在Load Region的過程中，會發現有歷史HLog需要處理，因此會Replay HLog中的數據到MemStore中，然后flush到StoreFiles，完成數據恢復。

HBase存儲格式
　　HBase中的所有數據文件都存儲在Hadoop HDFS文件系統上，格式主要有兩種：
　　1 HFile HBase中KeyValue數據的存儲格式，HFile是Hadoop的二進制格式文件，實際上StoreFile就是對HFile做了輕量級包裝，即StoreFile底層就是HFile
　　2 HLog File，HBase中WAL（Write Ahead Log） 的存儲格式，物理上是Hadoop的Sequence File

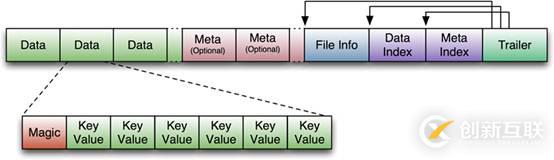

HFile

　　

　　圖片解釋?zhuān)?nbsp;
　　HFile文件不定長，長度固定的塊只有兩個：Trailer和FileInfo
　　Trailer中指針指向其他數據塊的起始點
　　File Info中記錄了文件的一些Meta信息，例如：AVG_KEY_LEN, AVG_VALUE_LEN, LAST_KEY, COMPARATOR, MAX_SEQ_ID_KEY等
　　Data Index和Meta Index塊記錄了每個Data塊和Meta塊的起始點
　　Data Block是HBase I/O的基本單元，為了提高效率，HRegionServer中有基于LRU的Block Cache機制
　　每個Data塊的大小可以在創建一個Table的時候通過參數指定，大號的Block有利于順序Scan，小號Block利于隨機查詢
　　每個Data塊除了開頭的Magic以外就是一個個KeyValue對拼接而成, Magic內容就是一些隨機數字，目的是防止數據損壞

　　HFile里面的每個KeyValue對就是一個簡單的byte數組。這個byte數組里面包含了很多項，并且有固定的結構。

　　

　　KeyLength和ValueLength：兩個固定的長度，分別代表Key和Value的長度
　　Key部分：Row Length是固定長度的數值，表示RowKey的長度，Row 就是RowKey
　　Column Family Length是固定長度的數值，表示Family的長度
　　接著就是Column Family，再接著是Qualifier，然后是兩個固定長度的數值，表示Time Stamp和Key Type（Put/Delete）
　　Value部分沒有這么復雜的結構，就是純粹的二進制數據

HLog File

　　

　　HLog文件就是一個普通的Hadoop Sequence File，Sequence File 的Key是HLogKey對象，HLogKey中記錄了寫入數據的歸屬信息，除了table和region名字外，同時還包括 sequence number和timestamp，timestamp是“寫入時間”，sequence number的起始值為0，或者是最近一次存入文件系統中sequence number。
　　HLog Sequece File的Value是HBase的KeyValue對象，即對應HFile中的KeyValue 。

以上是“HBase整體架構是什么”這篇文章的所有內容，感謝各位的閱讀！相信大家都有了一定的了解，希望分享的內容對大家有所幫助，如果還想學習更多知識，歡迎關注創新互聯-成都網站建設公司行業資訊頻道！
