網上的pfsense雙機熱備，介紹的都不太詳細，有些版本太老，跟現在軟件設置不太一樣。在本教程中，我將對pfsense的雙機熱備設置進行實例教程。只要按步驟進行操作，相信你會很快學會設置。在閱讀本教程之前，建議先看一下這篇文章，搞清楚雙機設置的基本原理：PfSense與CARP硬件冗余。

成都創新互聯公司2013年至今，是專業互聯網技術服務公司，擁有項目成都網站建設、成都網站設計網站策劃，項目實施與項目整合能力。我們以讓每一個夢想脫穎而出為使命，1280元奇臺做網站,已為上家服務,為奇臺各地企業和個人服務,聯系電話:18982081108

軟件版本：pfsense 2.3.4_p1漢化版。

一、兩臺主機配置

主pfsense
IP LAN:192.168.1.1 / 24
IP WAN:192.168.133.122 / 24
IP Sync HA:192.168.200.1 / 24

副pfsense
IP LAN:192.168.1.2 / 24
IP WAN:192.168.133.99/ 24
IP Sync HA:192.168.200.2 / 24

CARP共享虛擬IP地址

LAN:192.168.1.200 / 24
WAN:192.168.133.200 / 24

兩臺主機的HA接口必須保持連線。

配置好的接口如下：

主pfsense:



副pfsense:

二、防火墻規則設置

兩臺主機通信的同步接口HA的防火墻規則如下：

三、HA主機配置

副pfsense主機配置

進入副pfsense主機的WEB界面，

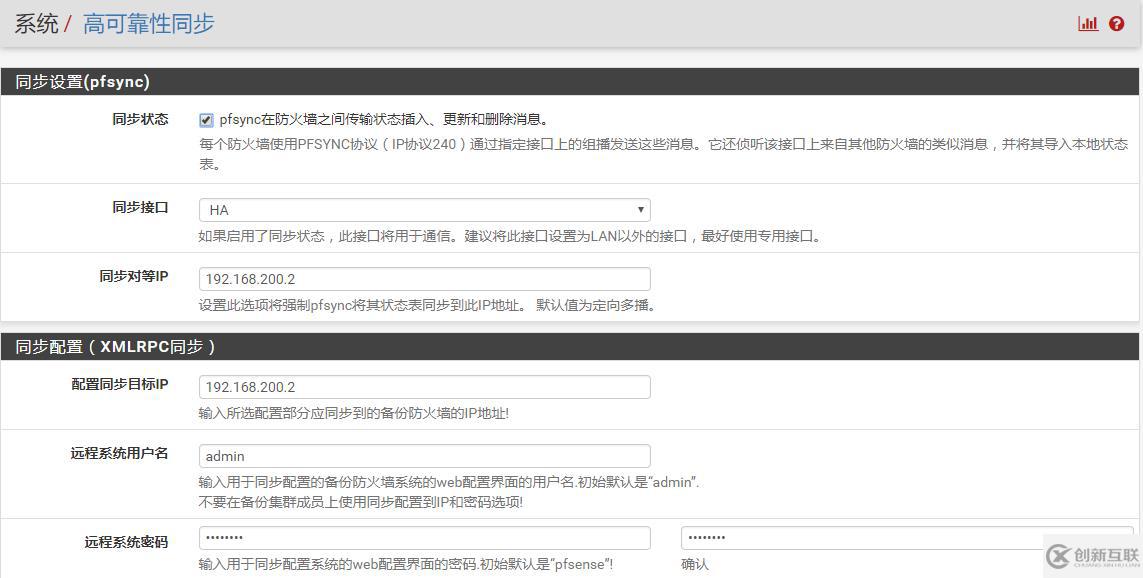

導航到系統 - 雙機備份，按下圖進行設置并保存。這里的同步項目不用選。

主pfsense主機配置

進入主pfsense主機的WEB界面，

導航到系統 - 雙機備份，按下圖進行設置并保存。

同步到副pfsense的項目根據需要進行選擇。

四、CARP設置

（一）主pfsense設置

LAN接口虛擬IP

導航到防火墻-虛擬接口-虛擬IP，單擊添加，按下圖進行設置并保存。

虛擬IP密碼都設為統一的，方便管理。

 WAN接口虛擬IP

導航到防火墻-虛擬接口-虛擬IP，單擊添加，按下圖進行設置并保存。

配置好后見下圖

CARP狀態

導航到系統狀態-CARP

（二）副pfsense設置

LAN接口虛擬IP

導航到防火墻-虛擬接口-虛擬IP，單擊添加，按下圖進行設置并保存。

這里要注意偏離值的設置與主pfsense不同。

WAN接口虛擬IP

導航到防火墻-虛擬接口-虛擬IP，單擊添加，按下圖進行設置并保存。

這里要注意偏離值的設置與主pfsense不同。

配置好后見下圖

CARP狀態見下圖

經過上面的設置，雙機熱備就已經完成了。

如果兩臺主機不能同步配置，請設置手動出站NAT。

導航到防火墻-地址轉換-出站，選擇手動出站NAT規則生成。

在LAN上編輯自動添加的規則，在WAN上選擇一個共享的CARP虛擬IP地址作為轉發地址。

單擊保存。

單擊應用更改。

下面，我們來進行測試。

在主pfsense上，添加一條端口轉發條目，看是否能同步到副pfsense主機上（注意：只能同步主機pfsense的設置）。

在副pfsense主機上查看，已經同步，測試OK。

五、客戶端上網設置

為了保證主pfsense在掉線或死機后，能使用副pfsense主機上網，必須將客戶端電腦的網關設置為LAN上的CARP VIP，如下圖所示（靜態地址上網）：

當主pfsense關機后，系統會自動切換到副pfsense進行上網。

如果啟用了LAN接口的DHCP自動分配IP地址，則必須進行如下設置：

在主pfsense上，導航到系統服務- DHCP服務，單擊LAN選項卡。

將默認網關設置為LAN上的CARP VIP，本例中為192.168.1.200。

將DNS服務器設置為LAN上的CARP VIP，例如192.168.1.200。

在故障切換對等IP中輸入副pfsense的IP地址，這里輸入192.168.200.2 這將在同步期間自動調整。

單擊保存就可以了，見下圖。

視頻教程點我觀看。
