1，實驗名稱：OSPF多區域配置

2，實驗?zāi)康模篛SPF多區域配置實現全網互通

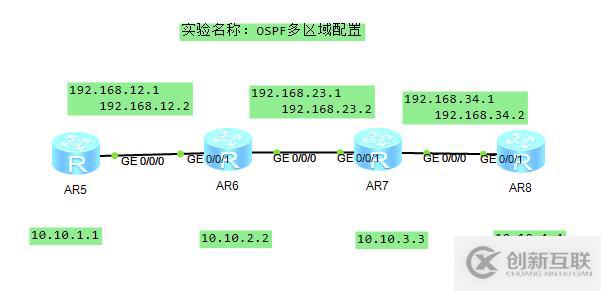

3，實驗拓?fù)洌?/h2>

10年積累的成都網站制作、成都網站設計經驗，可以快速應對客戶對網站的新想法和需求。提供各種問題對應的解決方案。讓選擇我們的客戶得到更好、更有力的網絡服務。我雖然不認識你，你也不認識我。但先網站設計后付款的網站建設流程，更有溫縣免費網站建設讓你可以放心的選擇與我們合作。

4，實驗步驟：

R1:

<Huawei>system-view //進入系統視圖
[Huawei]sysname R1 //更改設備名稱
[R1]interface gi 0/0/0 //進入端口
[R1-GigabitEthernet0/0/0]ip address 192.168.12.1 255.255.255.0//設置IP地址
[R1-GigabitEthernet0/0/0]undo shutdown //激活
[R1]interface LoopBack 0 //進入回環鏈路
[R1-LoopBack0]ip add 10.10.1.1 255.255.255.0 //設置回環IP地址
[R1-LoopBack0]q //退出
[R1]ospf //進入ospf 默認是1
[R1-ospf-1]area 0 //創建ospf骨干區域0
[R1-ospf-1-area-0.0.0.0]network 192.168.12.1 0.0.0.0 //宣告精準ospf地址
[R1-ospf-1-area-0.0.0.0]network 10.10.1.1 0.0.0.0 //宣告精準ospf地址

R2:

<Huawei>system-view
[Huawei]sysname R2
[R2]interface gi 0/0/1 [R2-GigabitEthernet0/0/1]ip add 192.168.12.2 255.255.255.0
[R2-GigabitEthernet0/0/1]undo shutdown
[R2-GigabitEthernet0/0/1]interface gi 0/0/0
[R2-GigabitEthernet0/0/0]ip add 192.168.23.1 255.255.255.0
[R2-GigabitEthernet0/0/0]undo shutdown
[R2]interface LoopBack 0
[R2-LoopBack0]ip add 10.10.2.2 255.255.255.0
[R2-LoopBack0]q
[R2]ospf
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 192.168.12.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 10.10.2.2 0.0.0.0
[R2-ospf-1]area 1 //創建非骨干區域1
[R2-ospf-1-area-0.0.0.1]network 192.168.23.1 0.0.0.0 //宣告邊界回環鏈路IP地址

R3:

<Huawei>system-view
[Huawei]sysname R3
[R3]interface gi0/0/1
[R3-GigabitEthernet0/0/1]ip add 192.168.23.2 255.255.255.0
[R3-GigabitEthernet0/0/1]undo shutdown
[R3-GigabitEthernet0/0/1]interface gi0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.34.1 255.255.255.0
[R3-GigabitEthernet0/0/0]undo shutdown
[R3]interface LoopBack 0
[R3-LoopBack0]ip add 10.10.3.3 255.255.255.0
[R3-LoopBack0]q
[R3]ospf
[R3-ospf-1]area 1 //創建非骨干區域1
[R3-ospf-1-area-0.0.0.1]network 192.168.23.2 0.0.0.0
[R3-ospf-1-area-0.0.0.1]network 192.168.34.1 0.0.0.0
[R3-ospf-1-area-0.0.0.1]network 10.10.3.3 0.0.0.0

R4:

<Huawei>system-view
[Huawei]sysname R4
[R4]interface gi0/0/1
[R4-GigabitEthernet0/0/1]ip add 192.168.34.2 255.255.255.0
[R4-GigabitEthernet0/0/1]undo shutdown
[R4]interface LoopBack 0
[R4-LoopBack0]ip add 10.10.4.4 255.255.255.0
[R4-LoopBack0]q
[R4]ospf
[R4-ospf-1]area 1 //創建非骨干區域1
[R4-ospf-1-area-0.0.0.1]network 192.168.34.2 0.0.0.0
[R4-ospf-1-area-0.0.0.1]network 10.10.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.1]

5，驗證及測試：

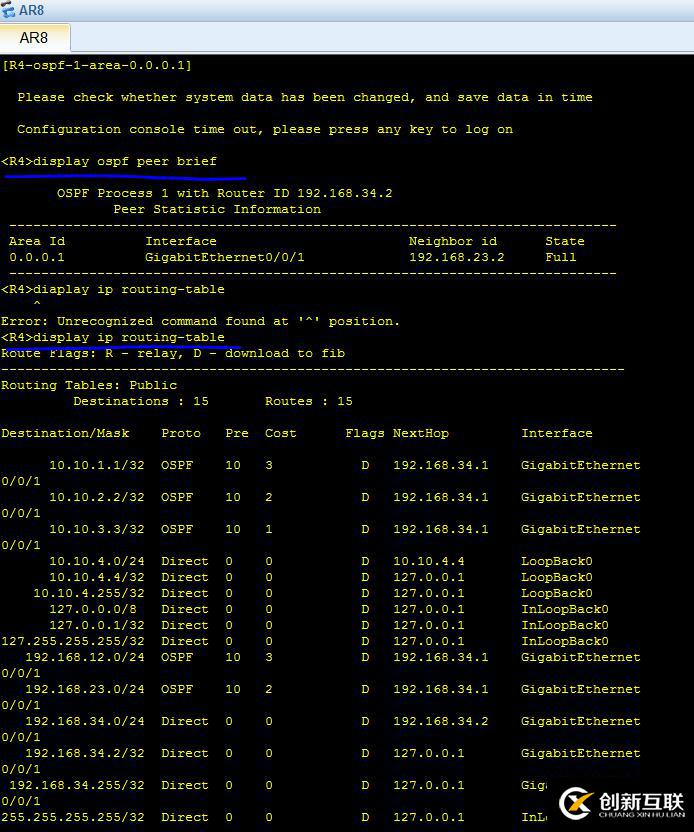

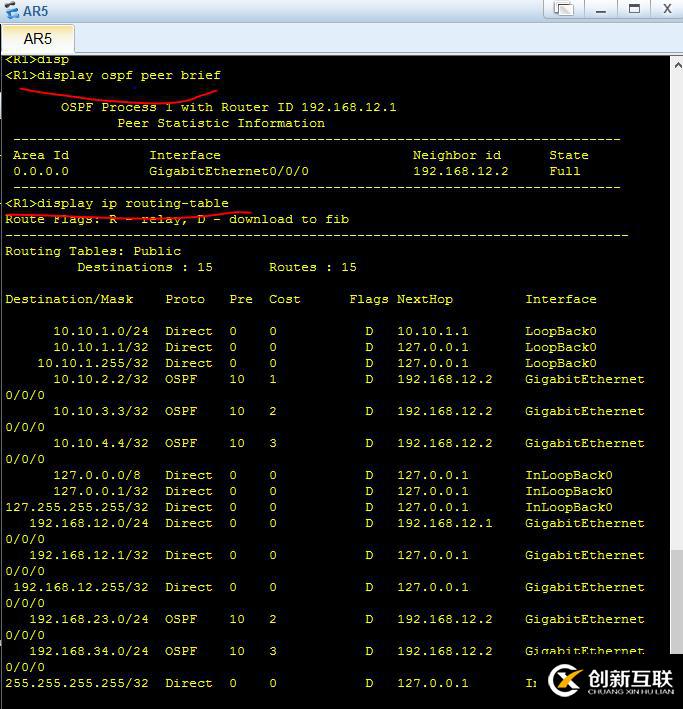

（1）查看鄰接及路由表的信息

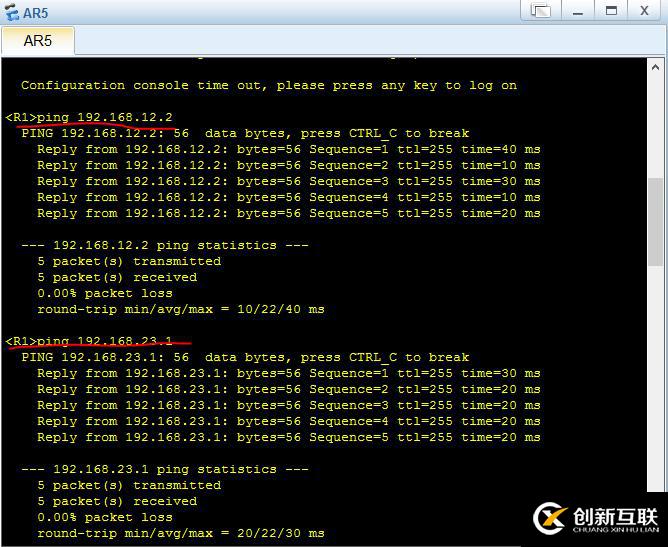

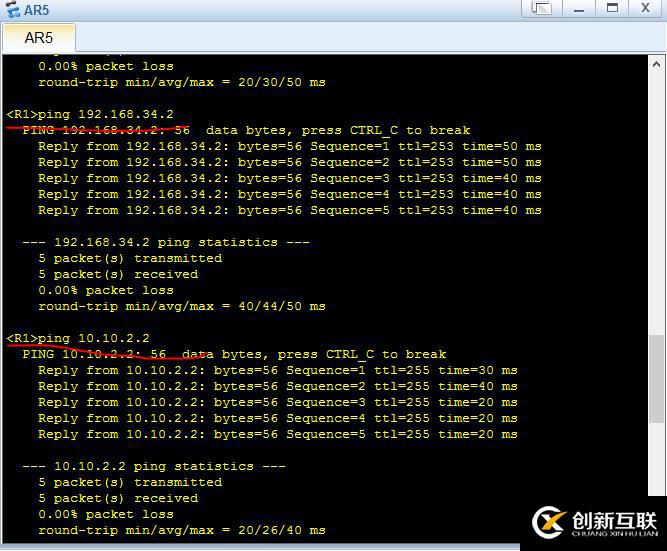

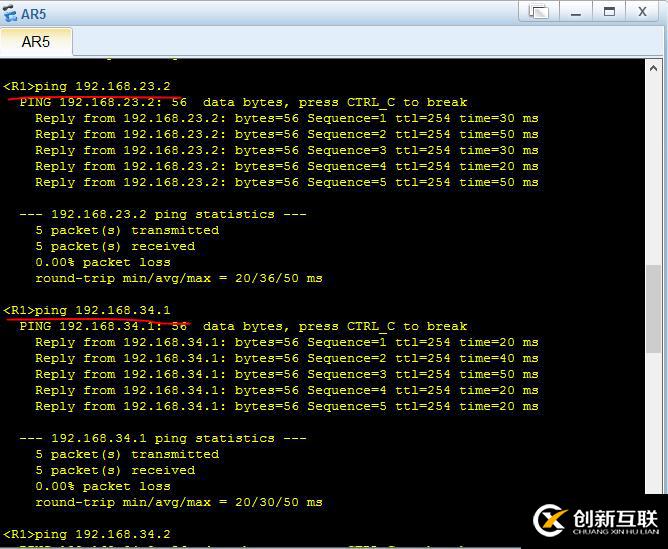

（2）測試：

6，總結：

配置思路：

（1）配置四臺路由器的物理接口IP地址
（2）配置每臺路由器的回環IP地址interface loopback 0
（3）R1，R2創建ospf骨干區域area 0 ,R3 R4創建非骨干區域area 1，并宣告精準 ospf鏈路（物理IP和回環IP地址）
（4）R2創建骨干區域area 0和非骨干區域area 1并精準宣告地址
（5）ping命令驗證是否全網互通
