供電控制相關 GPIO 的配置

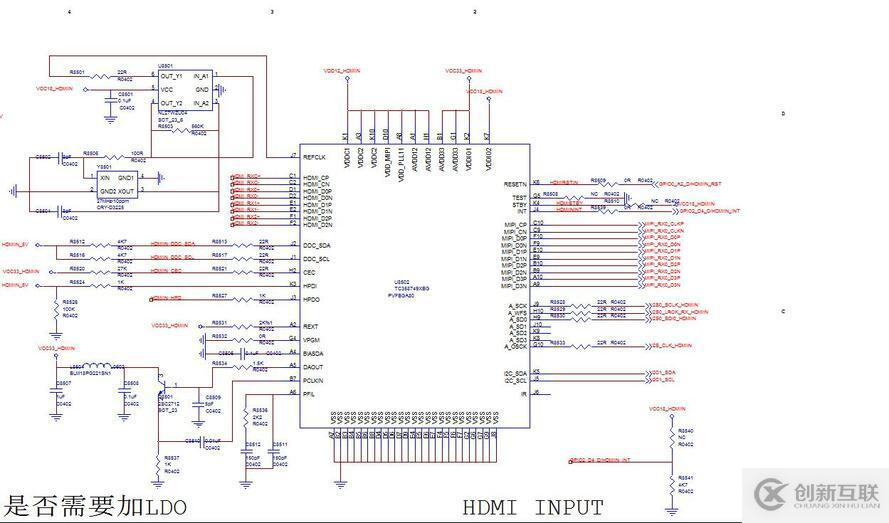

TC358749XBG 的使能、 待機、 復位和中斷引腳需要連接到 RK3399  的 GPIO ； 客戶根據實
際硬件設計，需要在 DTS 文件將 tc358749x 節點配置在正確的 i2c 節點下，同時修改 tc358749x
節點對應 GPIO 的值； power-gpios 對應使能引腳， stanby-gpios 對應待機引腳， reset-gpios
對應復位引腳， int-gpios 對應中斷引腳

公司主營業務：網站制作、成都網站設計、移動網站開發等業務。幫助企業客戶真正實現互聯網宣傳，提高企業的競爭能力。成都創新互聯是一支青春激揚、勤奮敬業、活力青春激揚、勤奮敬業、活力澎湃、和諧高效的團隊。公司秉承以“開放、自由、嚴謹、自律”為核心的企業文化，感謝他們對我們的高要求，感謝他們從不同領域給我們帶來的挑戰，讓我們激情的團隊有機會用頭腦與智慧不斷的給客戶帶來驚喜。成都創新互聯推出萬柏林免費做網站回饋大家。

DTS配置

tc358749x: tc358749x@0f {

compatible = "toshiba,tc358749x";

reg = <0x0f>;

power-gpios = <&gpio0 2 GPIO_ACTIVE_HIGH>; //gpio2 6

power18-gpios = <&gpio2 9 GPIO_ACTIVE_HIGH>;

power33-gpios = <&gpio2 5 GPIO_ACTIVE_HIGH>;

csi-ctl-gpios = <&gpio2 10 GPIO_ACTIVE_HIGH>;

stanby-gpios = <&gpio2 8 GPIO_ACTIVE_HIGH>;

reset-gpios = <&gpio2 7 GPIO_ACTIVE_HIGH>;

int-gpios = <&gpio2 12 GPIO_ACTIVE_HIGH>;

pinctrl-names = "default";

pinctrl-0 = <&hdmiin_gpios>;

status = "okay";

};

打開hardware

hardware/rockchip/camera/Config/cam_board_rk3399.xml

然后編譯燒錄即可
