這篇文章給大家介紹vsphere端口組和vswitch的負載平衡策略是怎么樣的，內容非常詳細，感興趣的小伙伴們可以參考借鑒，希望對大家能有所幫助。

禹王臺網站制作公司哪家好，找創新互聯！從網頁設計、網站建設、微信開發、APP開發、響應式網站建設等網站項目制作，到程序開發，運營維護。創新互聯2013年至今到現在10年的時間，我們擁有了豐富的建站經驗和運維經驗，來保證我們的工作的順利進行。專注于網站建設就選創新互聯。

1、Esxi中的網絡，物理網卡稱作 vmnic0 ，虛擬交換機則是vSwitch0 開始編號的，默認系統會創建一個vSwitch0的交換機，每個交換機可以由一片或者多片vmnic組成。

2、Esxi中的虛擬交換機是通過端口組（Port Group）進行邏輯區分的，不同的端口組具有不同的功能，Esxi具有三個端口組分別用于不同的功能：

①主控臺（Service Console）：用于連接到Esxi主機的通訊接口，必須擁有一個IP地址，通稱為 vswif，第一個主控臺端口就是 vswif0。

②ESXi內核（VMKernel）：用于Esxi高級功能，比如vMotion，HA，F(xiàn)T（Fault Tolerance）等，通稱為 vmk，第一個就是 vmk0.

③虛擬機通訊端口組（Virtual Machine）：用于給虛擬機進行通訊的端口。這些端口可能連接到幾臺相連的虛擬交互機上，也可能連接到真實的物理交換機上面。

一個vSwitch上可以有多個端口組。

3、如果在標準交換機上配置成組和故障切換策略，該策略將傳播到交換機中的所有端口組。如果在標準端口組上配置策略，該策略將替代從交換機繼承的策略。


4、NIC teaming 指的是多個物理網卡合并成一個網絡界面來給單臺的設備（比如Exsi）使用，可以保證在一個網卡出問題的時候，系統能夠通過另外的網卡繼續常規任務。

5、vSwitch和物理網卡的關系

一個vSwitch至少需要一個物理網卡，但是一個vSwitch上可以同時有3種端口組，多個vSwitch則無法使用同一個物理網卡。


6、VLAN組件

VLAN的觀念和虛擬機或物理機無關，主要是劃分網絡以及安全上相關的服務，要讓vSphere支持vlan，必須讓物理設備支持vlan才可以，可以在創建端口組的時候，在屬性里面設置 VLAN 號。


7、VM上面的網卡

①vlance網卡，在沒有安裝vmware tool的主機上的網卡，只有基本的聯網功能，無更多的配置。

②vmxnet網卡，安裝vmware tool之后，vm中的網卡就變成了 vmxnet 網卡，這是一個高性能的網卡，具有更多的配置選項。


Esxi每個網卡可以設置一個交換機，如果你的虛擬交換機是給虛擬機用的，也就是端口組是 虛擬機通訊端口組的，不同網段有兩種方法：

①兩個網卡都綁定到一個虛擬交換機上，但是虛擬交換機劃分vlan。

②創建兩個不同網段的虛擬交換機，一個交換機一個物理網卡。


配置步驟

1在 vSphere Web Client 中，導航到主機。

2在管理選項卡上單擊網絡，然后選擇虛擬交換機。

3導航到標準交換機或標準端口組的成組和故障切換策略。

         選項   操作

標準交換機

a   從列表中選擇交換機。
b   單擊編輯設置，然后選擇成組和故障切換。

標準端口組

a   選擇端口組所在的交換機。

b   從交換機拓?fù)鋱D中，選擇標準端口組并單擊編輯設置。

c   選擇成組和故障切換。

d   選擇要替代的策略旁邊的替代。

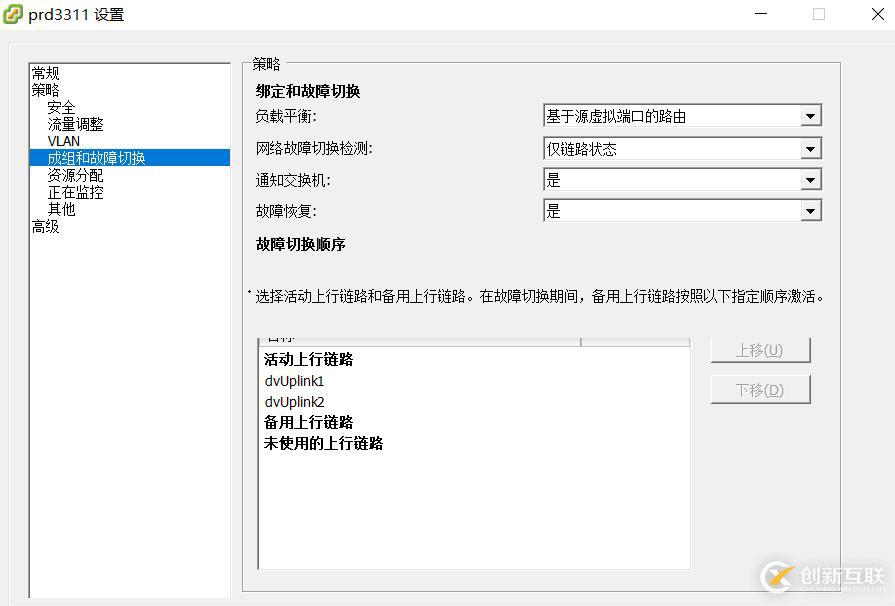

4 從負載平衡下拉菜單中，指定虛擬交換機如何對組內物理網卡之間的出站通信進行負載平衡。

選項         描述

基于源虛擬端口的路由：

根據交換機上的虛擬端口 ID 選擇上行鏈路。虛擬交換機為虛擬機或VMkernel 適配器選擇上行鏈路后，便始終會通過此虛擬機或 VMkernel 適配器的同一上行鏈路轉發流量。
注：

交換機的EtherChannel沒綁的話，默認是基于源端口的

基于 IP 哈希的路由：

根據每個數據包的源和目標 IP 地址哈希選擇上行鏈路。對于非 IP 數據包，交換機在相應字段中使用這些數據來計算哈希值。基于 IP 的成組要求為物理交換機配置以太通道。
注：

交換機綁了EtherChannel，就設定了負載平衡策略是基于ip哈希的，那么虛擬交換機的也需要與之匹配，所以也要設置為基于IP哈希。交換機的EtherChannel數是有限的，比如有的是512個，調整上限后改為1024個，但內部的端口數會從32個減為16個

基于源 MAC 哈希的路由：

根據源以太網的哈希選擇上行鏈路。

基于物理網卡負載的路由 ：

可用于分布式端口組或分布式端口。根據連接到端口組或端口的物理網絡適配器的當前負載選擇上行鏈路。如果上行鏈路 75% 或更高持續 30 秒保持忙碌狀態，主機代理交換機會將一部分虛擬機流量移至具有可用容量的物理適配器。

使用明確故障切換順序：

在活動適配器列表中，始終使用最前面的上行鏈路傳遞故障切換檢測條件。此選項不會執行任何實際負載平衡。

注：端口組的負載平衡策略更改后不生效或時斷時續，可以刪除端口組（虛機里也刪除），然后重建portgroup匹配正確VLAN信息并選擇正確的負載平衡策略，才能解決網絡的怪異問題。

5 從網絡故障切換檢測下拉菜單中，選擇虛擬交換機用于故障切換檢測的方法。

選項      描述

僅鏈路狀態：

僅取決于網絡適配器提供的鏈路狀態。該選項可用于檢測故障，如電纜移除和物理交換機電源故障。

信標探測：

發出并偵聽組中所有網卡上的信標探測，并使用此信息結合鏈路狀態來確定鏈接故障。ESXi 每秒發送一次信標數據包。網卡必須處于活動/活動或活動/備用配置中，因?yàn)椤拔词褂谩睜顟B(tài)中的網卡不會加入信標探測。


6 從通知交換機下拉菜單中，選擇在出現故障切換時，標準交換機或 Distributed Switch 是否通知物理交換機。

注：如果連接的虛擬機以單播模式使用 Microsoft 網絡負載平衡，則將該選項設置為否。網絡負載平衡在多播模式下運行時不存在任何問題。

7 從故障恢復下拉菜單中，選擇物理適配器從故障恢復后是否返回到活動狀態。

如果故障恢復設置為是（默認選擇），則適配器將在恢復后立即返回到活動任務，并取代接替其位置的備用適配器（如果有）。

如果標準端口的故障恢復設置為否，則出現故障的適配器在恢復后仍為非活動狀態，直至另有一個當前處于活動狀態的適配器出現故障，必須進行更換。

8 通過配置“故障切換順序”列表指定在出現故障切換時如何使用網卡組中的上行鏈路。

如果要使用部分上行鏈路而要保留另外一些上行鏈路，以備使用中的上行鏈路出現故障時的緊急情況，請使用向上箭頭或向下箭頭鍵將這些上行鏈路移至其他組中。

選項      描述

活動適配器： 如果網絡適配器連接運行正常并處于活動狀態，則繼續使用上行鏈路。

備用適配器： 如果其中一個活動物理適配器停機，則使用此上行鏈路。

未用的適配器： 不使用此上行鏈路。


9 單擊確定。

關于vsphere端口組和vswitch的負載平衡策略是怎么樣的就分享到這里了，希望以上內容可以對大家有一定的幫助，可以學到更多知識。如果覺得文章不錯，可以把它分享出去讓更多的人看到。
