一、實驗環境及目標

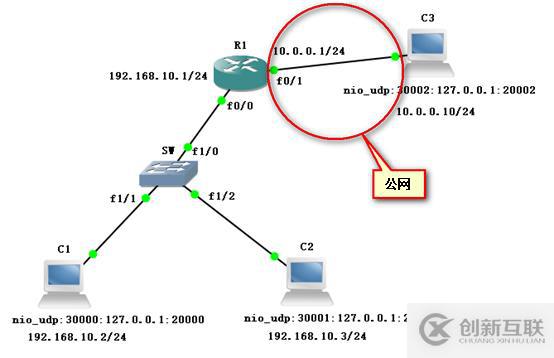

一個交換機，一個路由器和三臺PC機，使之全網互通且配置靜態NAT轉換，如下圖

創新互聯是一家專業提供共青城企業網站建設,專注與成都做網站、網站制作、HTML5、小程序制作等業務。10年已為共青城眾多企業、政府機構等服務。創新互聯專業網站制作公司優惠進行中。

二、操作腳本

1.在交換機SW中

SW#conf t

SW(config)#no ip routing

SW(config)#int f1/0

SW(config-if)#speed 100

SW(config-if)#duplex full

2.在路由器R1中

R1#conf t

R1(config)#int f0/0

R1(config-if)#ip add 192.168.10.1 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#speed 100

R1(config-if)#duplex full

R1(config-if)#int f0/1

R1(config-if)#ip add 10.0.0.1 255.255.255.0

R1(config-if)#no shutdown

3.在VPCS中

VPCS[1]> ip 192.168.10.2 192.168.10.1

VPCS[1]> 2

VPCS[2]> ip 192.168.10.3 192.168.10.1

VPCS[2]> 3

VPCS[3]> ip 10.0.0.10 10.0.0.1

VPCS[3]> 1

VPCS[1]> ping 10.0.0.10

VPCS[1]> 2

VPCS[2]> ping 10.0.0.10

4.在路由器R1中

R1(config-if)#exit

R1(config)#ip nat inside source static 192.168.10.2 10.0.0.3

R1(config)#ip nat inside source static 192.168.10.3 10.0.0.4

R1(config)#int f0/0

R1(config-if)#ip nat inside

R1(config-if)#int f0/1

R1(config-if)#ip nat outside

R1(config-if)#end

R1#debug ip nat

5.在VPCS中

VPCS[2]> 1

VPCS[1]> ping 10.0.0.10

VPCS[1]> 2

VPCS[2]> ping 10.0.0.10

三、實驗步驟示圖
1.在交換機SW中

2.在路由器R1中

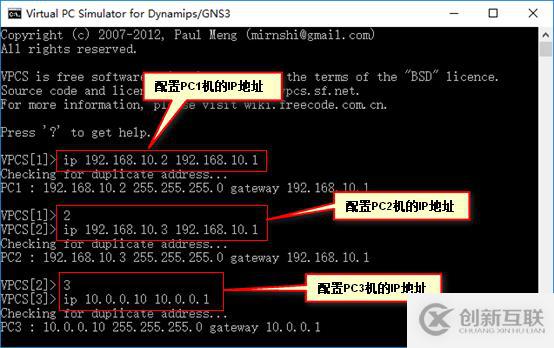

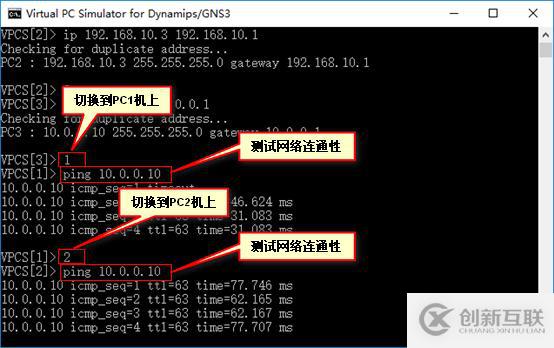

3.在VPCS中


4.在路由器R1中

5.在VPCS中

四、實驗結果
結果表明：靜態NAT配置成功，如下圖
