電力系統繼電保護裝置變壓器保護分類有哪些？

（一）主保護

1．縱差動保護

2．橫差動保護

3．100%的定子接地保護

4．負序過電流保護

5．失磁保護

（二）后備保護

1．過電流保護

2．復合電壓起動的過電流保護

3．過負荷保護

4．過電壓保護

5．轉子一點接地保護

6．逆功率保護

7．失步保護

8．低頻保護等。

另外還有些非電氣量保護，比如輕、重瓦斯保護，壓力釋放保護，冷卻器全停保護，油溫高保護，繞組溫度高保護等。

針對其中一部分做了簡單的概述

1、縱差保護：包括縱差、高阻抗縱差、零序縱差、發電機變壓器組縱差、引線差動保護。

變壓器的差動保護、電流速斷保護：

保護變壓器繞組或引出線各相的相間短路、大接地電流系統的接地短路以及繞組匝間短路。

6300kVA及以上并列運行的變壓器，10000kVA及以上單獨運行的變壓器，發電廠廠用或工業企業中自用6300kVA及以上重要的變壓器，應裝設縱差保護。其他電力變壓器，應裝設電流速斷保護，其過電流保護的動作時限應大于0.5S。

對于2000kVA以上的變壓器，當電流速斷保護靈敏度不能滿足要求時，也應裝設縱差保護。

縱差保護用于反應電力變壓器繞組、套管及引出線發生的短路故障，其保護動作于跳開變壓器各電源側斷路器并發相應信號。。

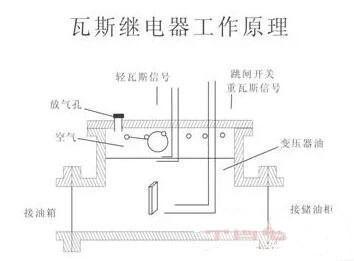

2、瓦斯保護。

它主要保護變壓器內部短路和油面降低的故障。當油箱內故障產生輕微瓦斯或油面下降時，應瞬時動作于信號;當產生大量瓦斯時，應動作于斷開變壓器各側斷路器。帶負荷調壓的油浸式變壓器的調壓裝置，亦應裝設瓦斯保護。

變壓器一般采用的保護方式二：縱聯差動保護或電流速斷保護反應變壓器引出線、套管及內部短路故障的縱聯差動保護或電流速斷保護。保護瞬時動作于斷開變壓器的各側斷路器。

輕瓦斯保護反應于氣體容積，動作于信號。

重瓦斯保護反應于油流流速，動作于跳閘。

瓦斯保護可作為變壓器內部故障的一種主保護，但不能作為防御各種故障的唯一保護。

3、變壓器的過電流保護：

保護外部相間短路，并作為瓦斯保護和差動保護(或電流速斷保護)的后備保護。

包括負序過流、低壓過流、復合電壓過流、方向過流保護，如發電機變壓器組共用，裝設在發電機側的低壓過流保護按發電機保護統計。。

4、接地保護：包括間隙接地保護、零序電流電壓、零序電流保護。

零序電流保護：

保護大接地電流系統的外部單相接地短路。利用接地時產生的零序電流使保護動作的裝置，叫零序電流保護。在電纜線路上都采用專門的零序電流互感器來實現接地保護。將零序電流互感器套地三芯電纜上，電流繼電器接在互感器的二次線圈上，在正常運行或無接地故障時，由于電纜三相電流的向量之和等于零，零序互感器二次線圈的電流也為零(只有很小的不平衡電流)，故電流繼電器不動作。當發生接地故障時，零序互感器二次線圈將出現較大的電流，使電流繼電器動作，以便發出信號或切除故障。

主變零序保護適用于110kV及以上電壓等級的變壓器。由主變零序電流、零序電壓、間隙零序電流元件構成，根據不同的主變接地方式分別設置如下三種保護形式：中性點直接接地保護方式、中性點不直接接地保護方式、中性點經間隙接地的保護方式。。

防御大接地電流系統中變壓器外部接地短路。

5、過勵磁保護

過勵磁保護：

保護變壓器的過勵磁不超過允許的限度。

超高壓大型變壓器需要裝設過勵磁保護，由于變壓器鐵心中的磁通密度B與電壓和頻率的比值U/f成正比，因此當電壓升高和頻率降低時會引起變壓器過勵磁，使得勵磁電流增大，造成鐵損增加，鐵心溫度和繞組溫度升高，嚴重時要造成局部變形和損傷周?chē)慕^緣介質。。過勵磁保護反映于實際工作磁密和額定工作磁密之比(過勵磁倍數)而動作。在變壓器允許的過勵磁范圍內，過勵磁保護作用于信號，當過勵磁超過允許值時可動作于跳閘。

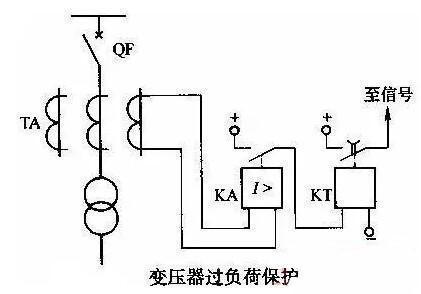

6、過負荷保護：

保護對稱過負荷，僅作用于信號。

過負荷保護一般取三相電流，該保護在變壓器保護中有三個作用：

（1）用于發變壓器過負荷告警信號；

（2）用于啟動變壓器風扇冷卻設備；

（3）對于有載調壓變壓器則還要作用于閉鎖有載調壓。

防御變壓器對稱過負荷。

過負荷保護反應變壓器對稱過負荷的過負荷保護。

對于400kVA及以上的三相變壓器當臺數并列運行或單獨運行并作為其他負荷的備用電源時，應根據可能過負荷的情況裝設過負荷保護。對自耦變壓器和多繞組變壓器，保護裝置應能反應公共繞組及各側過負荷的情況。變壓器的過負荷電流，在大多數情況下，都是三相對稱的，故過負荷保護只要接入一相電流，電流繼電器來實現，并進過一定的延時作用于信號。。選擇保護安裝在哪一側時，要考慮它能夠反映變壓器所有各側線圈過負荷情況。在無經常值班人員的變電所，必要時過負荷保護可動作于跳閘或斷開部分負荷。

6、單相接地保護。

對低壓側為中性點直接接地系統（三相四線制），當高壓側的保護靈敏度不滿足要求時裝設專門的零序電流保護。

7、其他非電量保護

變壓器通常還裝設反應油箱內油、氣、溫度等特征的非電量保護，主要包括變壓器本體和有載調壓部分的溫度保護、變壓器的壓力釋放保護、變壓器帶負荷后啟動風冷的保護、過載閉鎖帶負荷調壓的保護等。
