一、全自動加藥裝置說明

1、工作方式

水處理加藥裝置工作時，開始加藥時需啟動全自動水處理加藥裝置內自備的藥液提升泵，用軟管將藥液從藥液桶內抽入儲藥箱，提升泵具有自吸能力，工作前不需向泵體灌注液體。一體化加藥裝置的儲藥箱注滿藥液后即可調定加藥量，藥量調節后即可投藥運行。

2、設備特點

全自動一體化加藥裝置具有以下特點：

（1）性能穩定，溶液槽容積大，能耗低。

（2）外形美觀，結構緊湊，占地面積小。

（3）操作方便，維修簡單，投加能量大。

3、技術性能

全自動加藥設備的最大加藥量：5000克/時；

全自動一體化加藥裝置的最小加藥量：100克/時；

全自動一體化加藥裝置的工作周期：

146小時（最大加藥量時）

7300小時（最小加藥量時）

絮凝劑加藥設備耗電量：0.12度（提升一次藥液）：20瓦（加藥操作）。

二、全自動加藥裝置特點

1、智能自動加藥

智能控制系統把在線儀表所測得的水質數據與預先設定的標準值不斷進行比對，若測得的數據與預先設定的值有偏差，則加藥泵打開加藥，待水質指標恢復正常后，加藥泵關閉停止加藥。

智能自動加藥的優點：避免人工投加、計量準確均勻、加藥及時無滯后。

2、在線自動檢測

加藥系統配備的在線儀表能夠及時檢測水質指標，直觀地反映出水質的好壞，有利于維護人員及時掌握水質動態。

三、全自動加藥裝置系統主要部件

1、全自動智能控制系統；

2、隔膜計量泵；

3、加藥桶；

4、污垢熱阻在線監測儀（選用）；

5、水質參數在線監測儀、電導率在線控制儀、PH值在線監測儀（選用）、藥劑濃度監測儀（選用）、腐蝕實時在線監測儀；

6、電磁排污閥（選用）；

7、脈沖流量?jī)x（選用）。

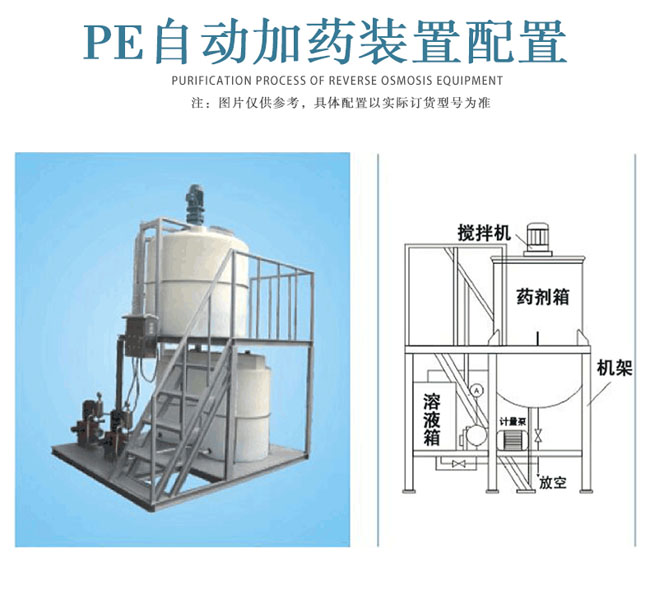

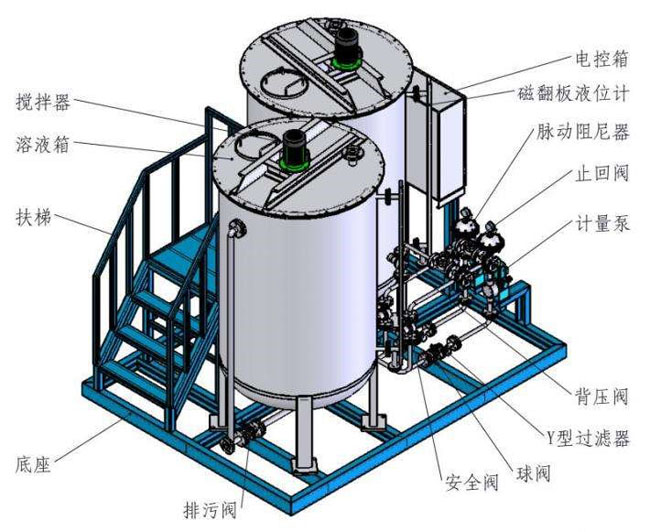

全自動加藥裝置效果圖

四、全自動加藥裝置技術說明

1、JY-200電磁隔膜加藥泵

當系統電導率低于設定值下限時，智能控制柜控制加藥泵進行加藥，直到電導率恢復設定值上限時，智能控制柜控制加藥泵停止加藥。

產品性能穩定，加藥準確均勻、加藥量和輸出壓力都可以根據現場實際需要進行調節。

2、JY-200PE抗老化加藥桶

該加藥桶為水處理藥劑的容器，圓形，PE抗老化材料，不會變脆破裂，使用壽命超過10年。專為自動加藥設計，剛性十足，即使?jié)M載也不會產生變形，半透明材質易于從外部觀察桶內的藥劑余量。藥桶面蓋的高剛度使其能提供足夠的承托和位置以安裝加藥泵和低液位報警裝置等。

3、JY-200智能電導率在線控制儀

循環水系統所用的水都是市政自來水，其出廠之后有一個基本固定的電導率值，循環水系統在運行時會不斷蒸發濃縮，其電導率值會不斷增大，過高的電導率對循環水系統來說是危險的。電導率可以用來反映循環水系統蒸發濃縮程度，循環水運行后的電導率值除以市政自來水的電導率值得到的商即是濃縮倍數。所以有效控制循環水系統的電導率是很重要的。

循環水系統中電導率儀的作用是通過控制和調節循環水系統的電導率大小達到控制循環水系統濃縮倍數的目的。首先預先設定電導率的上限和作用下限，當循環水系統的電導率高于設定的上限時，循環水系統此時就應該進行排污，降低循環水的濃縮倍數，同時系統補水也該同步進行，智能控制柜給出信號令加藥泵關閉暫停加藥;當循環水系統的電導率低于設定的作用下限時，循環水系統此時應關閉系統排污口，智能控制柜給出信號令加藥泵打開加藥，加藥量的大小可以通過電導率控制器進行調節和校正。

4、JY-200低液位報警裝置

加藥系統的藥桶容積都是固定的，而加藥時間和加藥量是不確定的，值班工程師無法準確掌握藥桶藥劑的余量而及時補充。藥劑在加了一段時間之后會加完，而加藥泵并沒有斷電，加藥泵就會出現無藥空打的現象，如果加藥泵長時間無藥空打的話會燒化加藥泵的控制電機，令加藥泵損壞，影響系統的正常加藥。

低液位報警裝置的作用就是當藥桶里的藥劑余量接近極限值時，報警信號燈亮起，從而通知值班工程師往藥桶里補充藥劑，從而避免了上述情況的發生。

5、JY-200智能控制系統

整個加藥系統的大腦和控制指揮中心，協調整個系統各部件的工作。

（1）在線控制加藥系統加藥泵的打開和關閉；

（2）在線檢測并控制循環水系統的電導率；

（3）在線控制加藥系統藥桶藥劑的余量，當出現低液位時給出報警信號；

（4）在線協調系統補水、系統排水、加藥、液位報警裝置的作用關系。

五、自動加藥裝置類型分析

自動加藥裝置主要有雙泵單控組合式、三泵雙控組合式、組合式爐水R值自動控制裝置等幾種類型，每種類型的結構有些不同。

1、雙泵單控組合式自動加藥裝置

該裝置由一個計量箱、二臺計量泵，一套變頻式自動加藥控制系統、連接管路、閥門、底座等組成。計量箱的容積為1m3，帶攪拌器、遠傳液位計、液位高低限報警等。罐體材質有碳鋼、不銹鋼、襯膠罐體，用于不同的藥液。

2、三泵雙控組合式自動加藥裝置

該裝置由二個計量箱、三臺計量泵、三套變頻式自動加藥控制系統、連接管路、閥門、底座等組成。三臺計量泵分別在二套變頻式自動加藥控制系統驅動下工作，使泵可以按四種方式工作，控制柜上的切換開關可將備用泵投入運行。

3、組合式爐水R值自動控制裝置

該裝置是用于鍋爐水協調磷酸鹽處理（控制爐水R值)的自動加藥裝置。

裝置由三個計量箱、三臺計量泵、一套交流變頻式R值自動控制系統、連接管路、閥門、底座等組成。

六、自動加藥裝置適用范圍

自動一體化加藥設備的使用范圍如下：

1、水處理中投加混凝劑、助濾劑、消毒劑、酸堿液。

2、冷卻水、循環水中投加阻垢劑等。

3、化工、印染中，投加酸、堿溶液與其他溶液。

全自動加藥裝置
