之前博主介紹了虛擬軟件GNS3的詳細安裝流程，以及做了CPU占用率的部分優化。既然準備工作都已經做好了，那咱們就來實際玩一玩，用GNS3來實現兩臺路由設備與兩臺PC設備之間的互通互聯。

首先，我們雙擊這只呆萌的變色龍

專注于為中小企業提供網站設計、網站制作服務,電腦端+手機端+微信端的三站合一,更高效的管理,為中小企業雄縣免費做網站提供優質的服務。我們立足成都，凝聚了一批互聯網行業人才，有力地推動了成百上千家企業的穩健成長，幫助中小企業通過網站建設實現規模擴充和轉變。

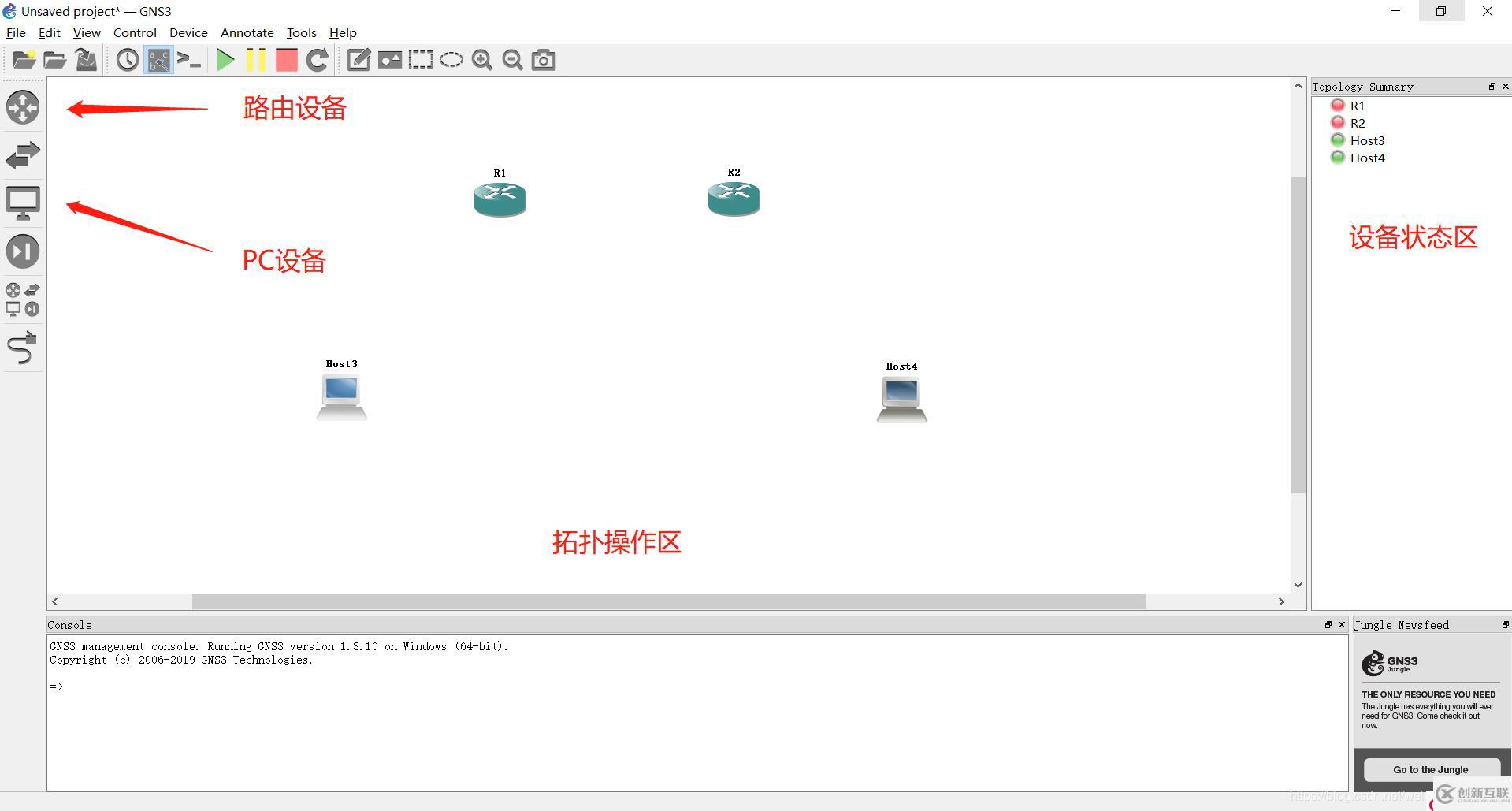

進入GNS3的界面之后，我們選擇兩個路由設備與PC設備，分別拖放到拓?fù)洳僮鲄^(qū)中

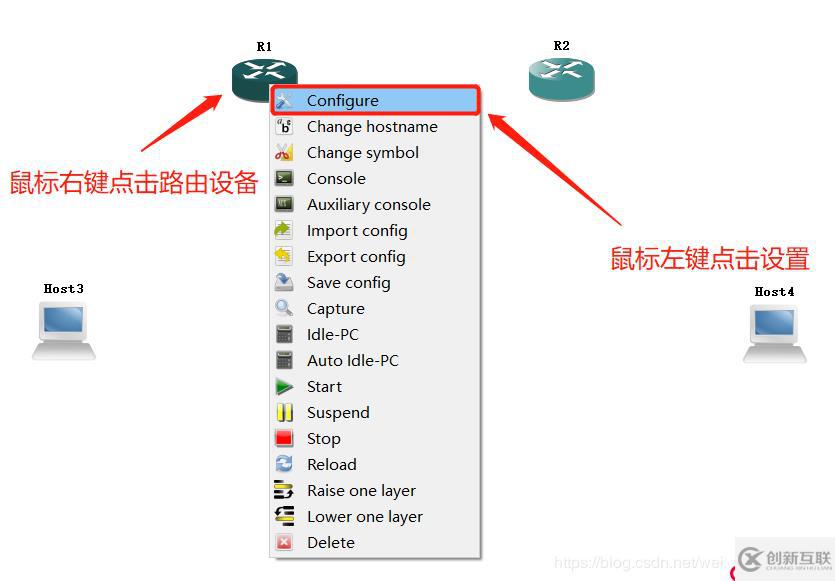

為了實現路由互通互聯的功能，R1和R2設備都要設置一下

R1和R2設備要設置一下硬盤空間

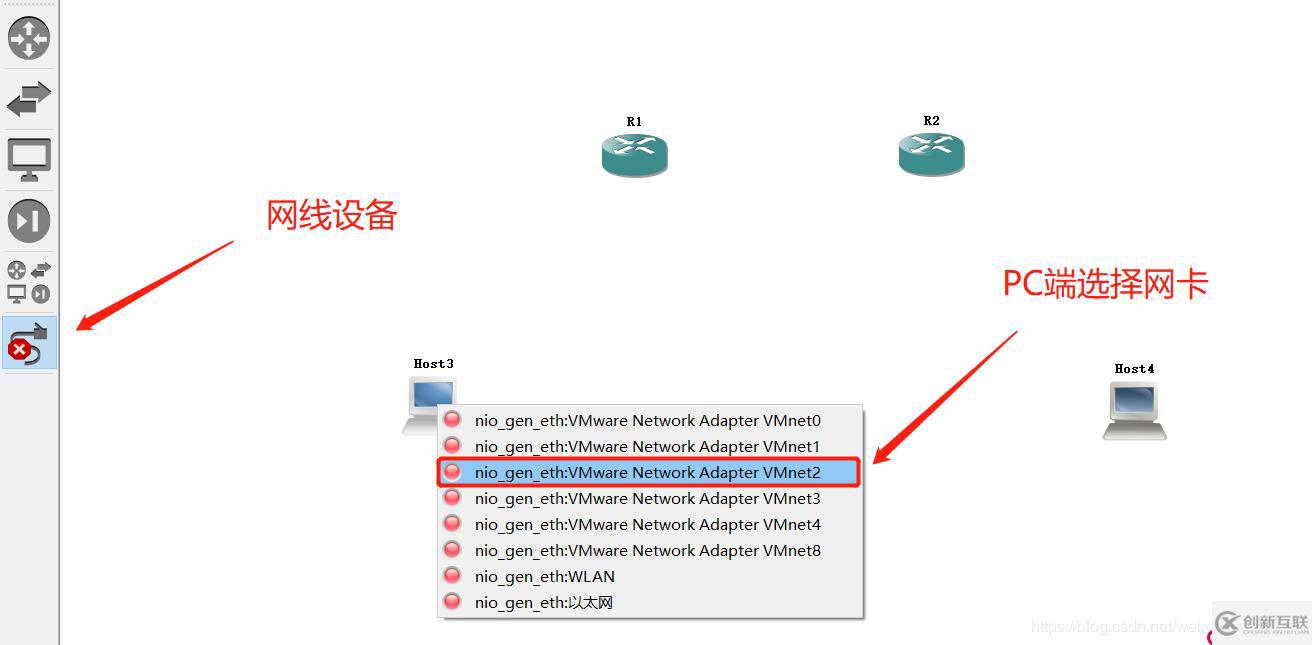

下一步開始連線，點PC設備會提示選擇網卡

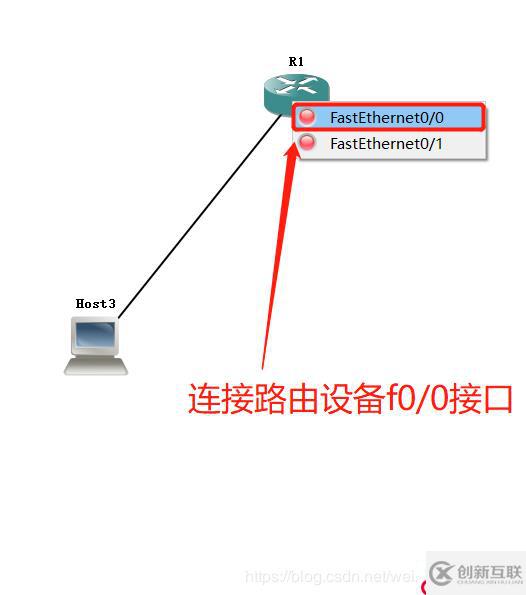

連接R1設備的接口我用的是f0/0

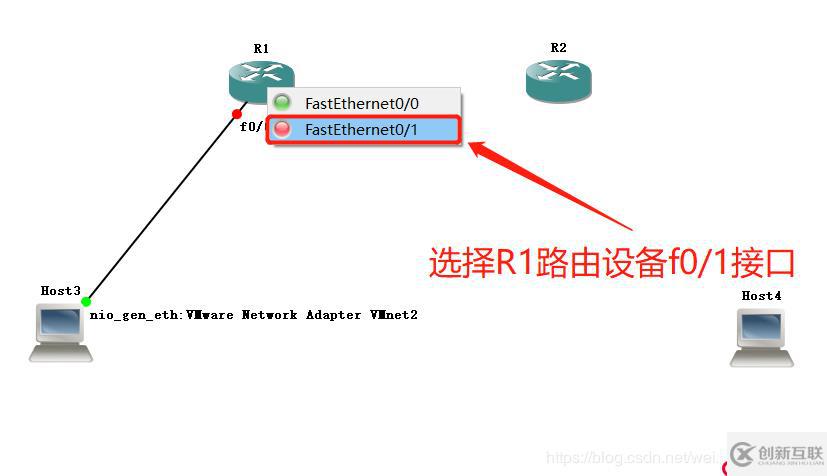

R1接口可用的只有f0/1

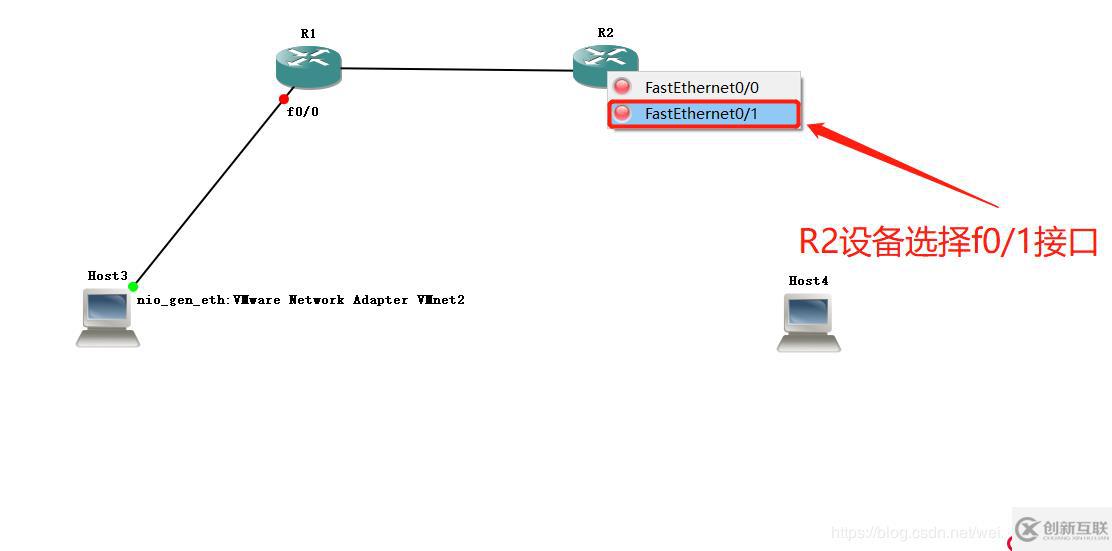

連接到R2設備接口f0/1

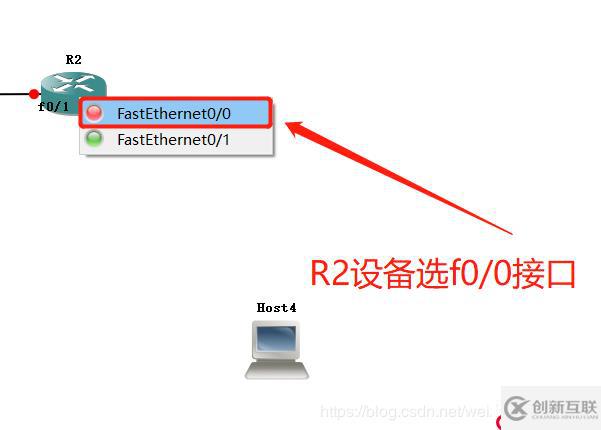

R2接口可用的只有f0/0

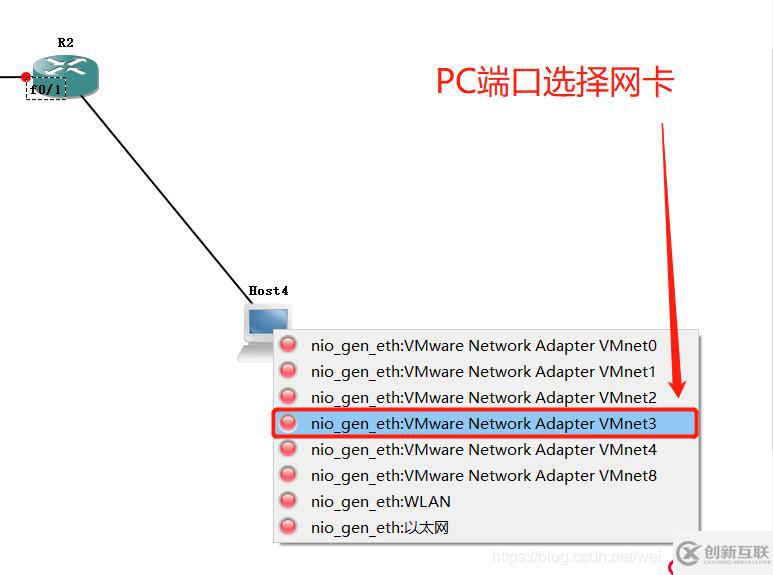

最后連接PC設備可用網卡

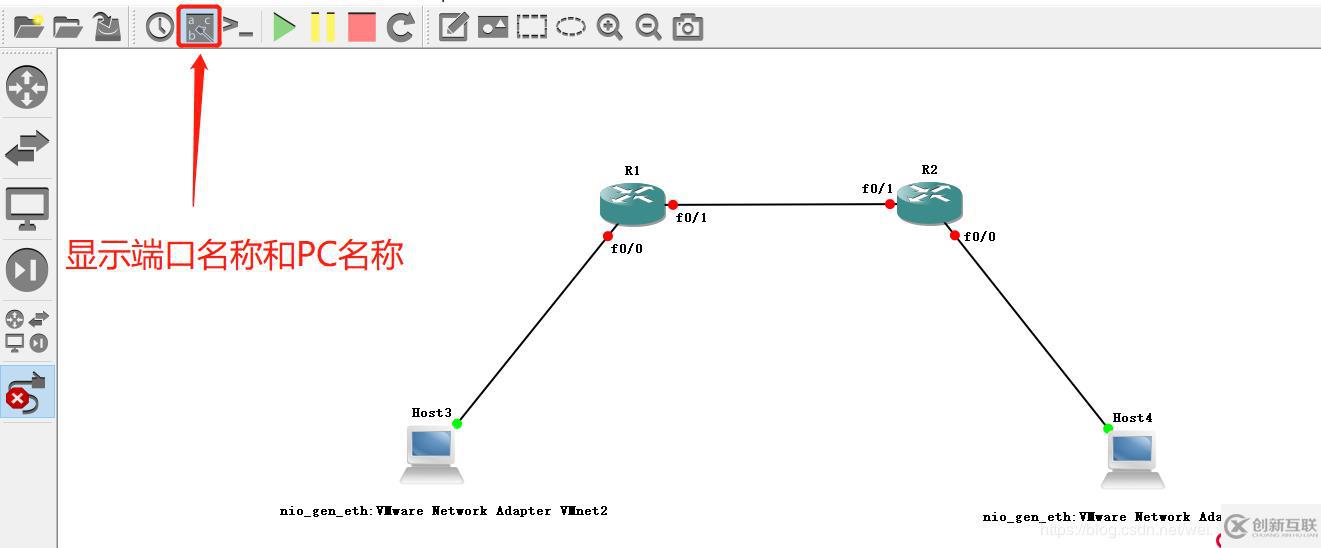

這里顯示出所有路由設備的接口名稱和PC設備名稱

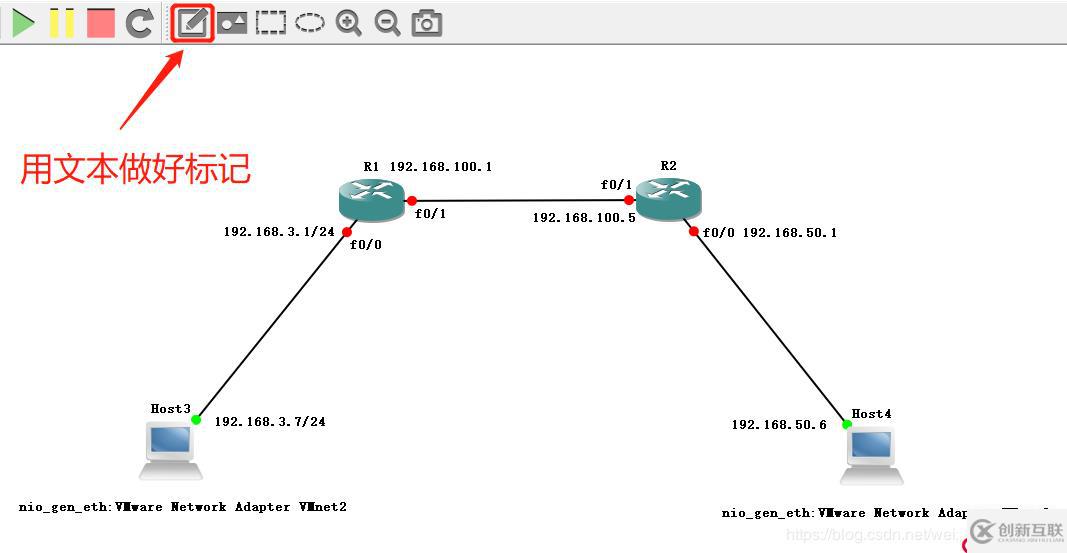

為了便于設置、查找設備的IP，把所有設備做好標記

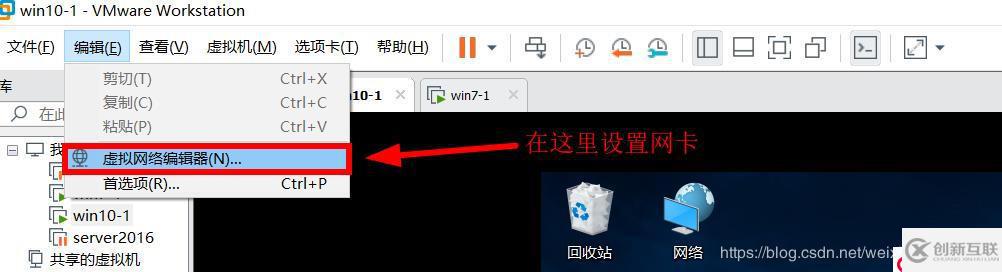

現在開啟虛擬機VMware Workstation，點擊編輯，選擇虛擬網絡編輯器來設置網卡

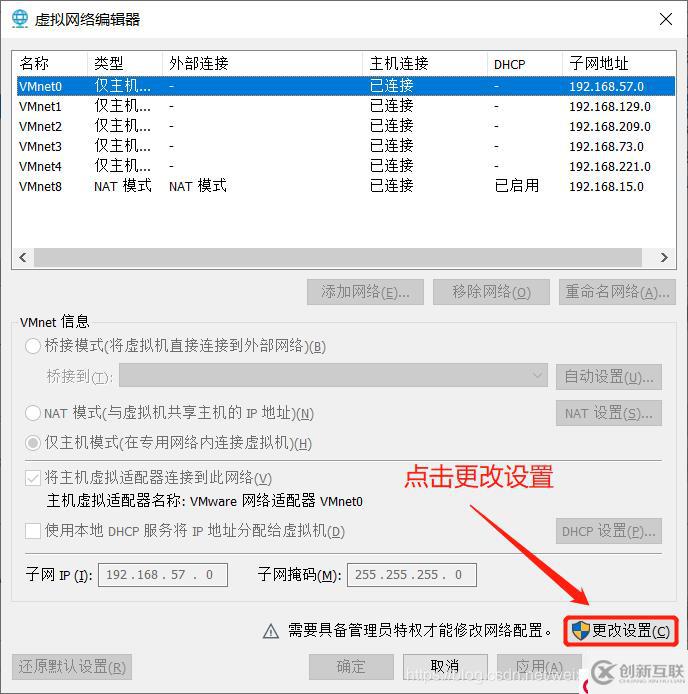

點擊更改設置

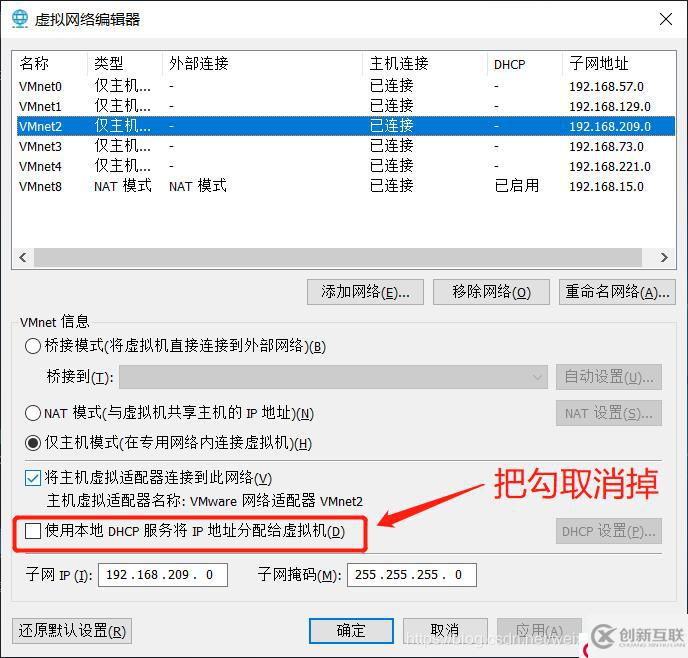

這里要注意，在測試環境下選擇的“僅主機模式”一定要把DHCP服務關掉，使用NAT模式的時候可以打開

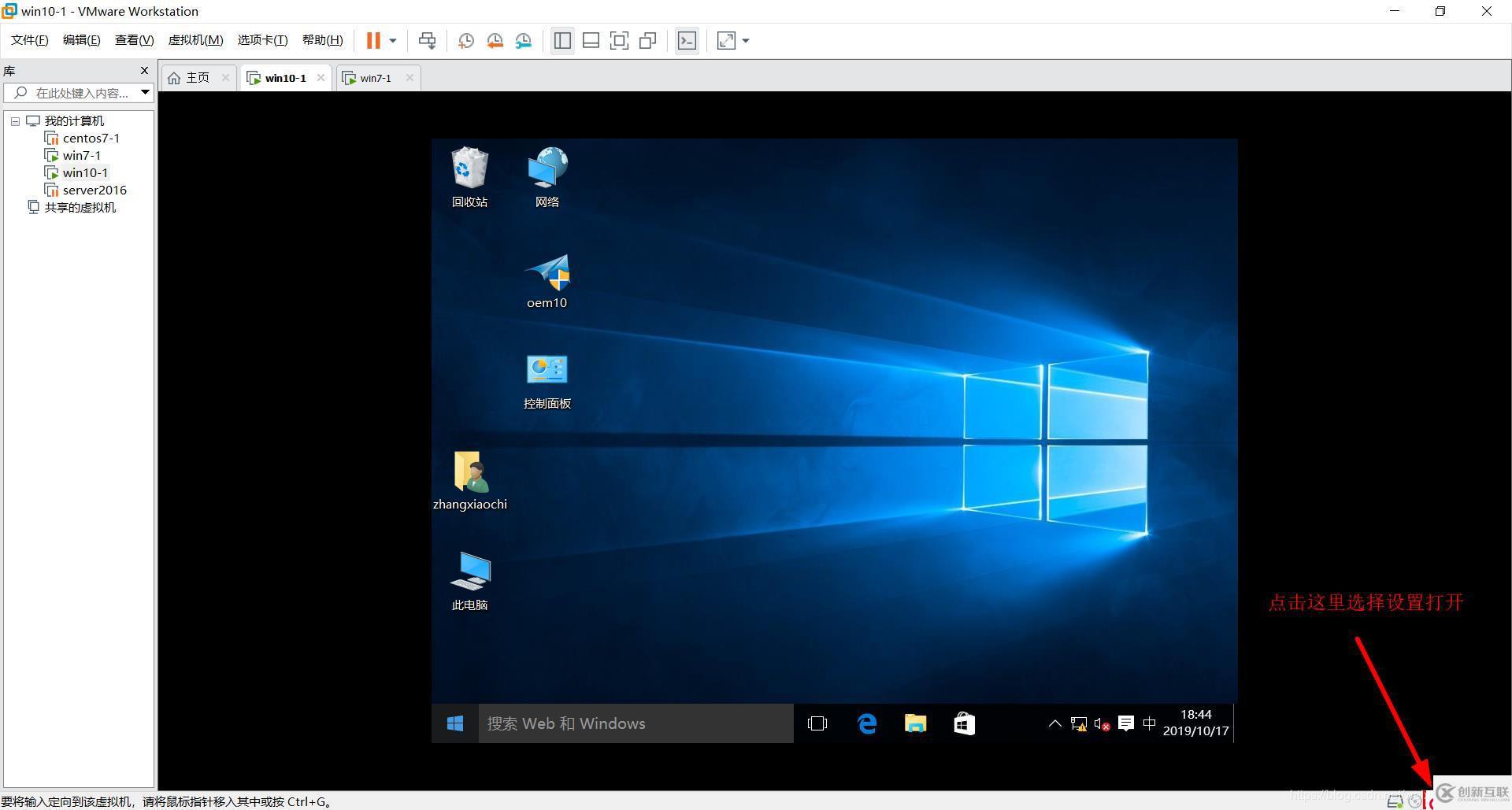

打開win10系統，把網卡設置一下，位置在右下方，如下圖的位置

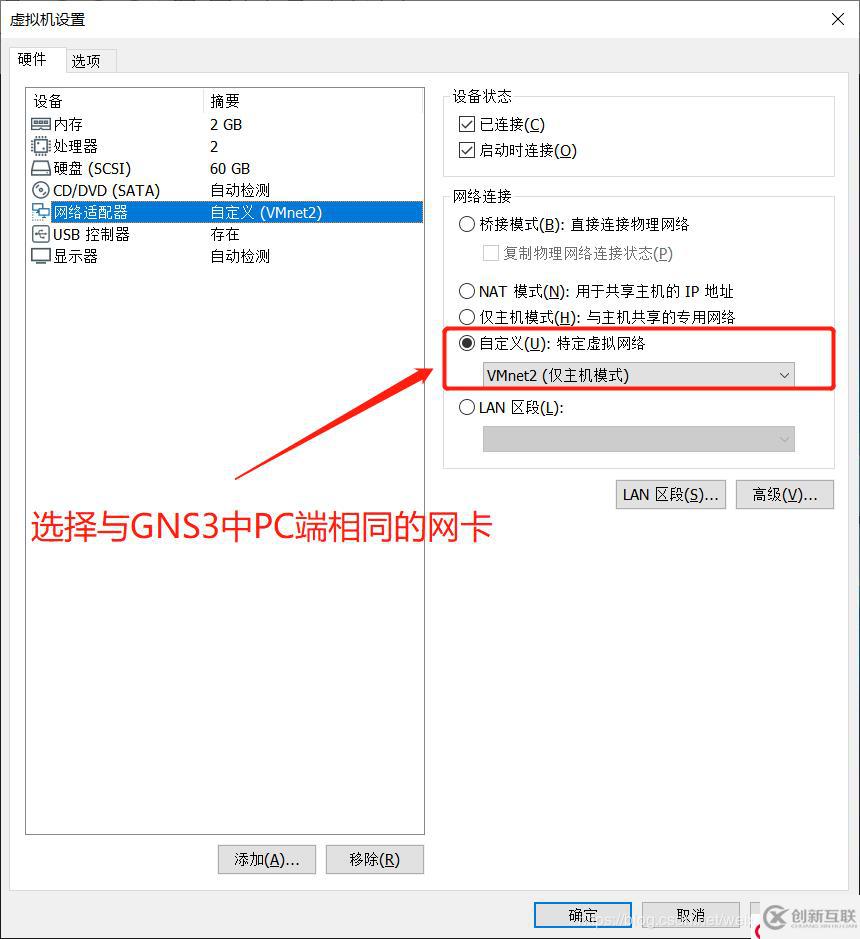

點擊網絡適配器，選擇在GNS3中與PC設備相同的網卡

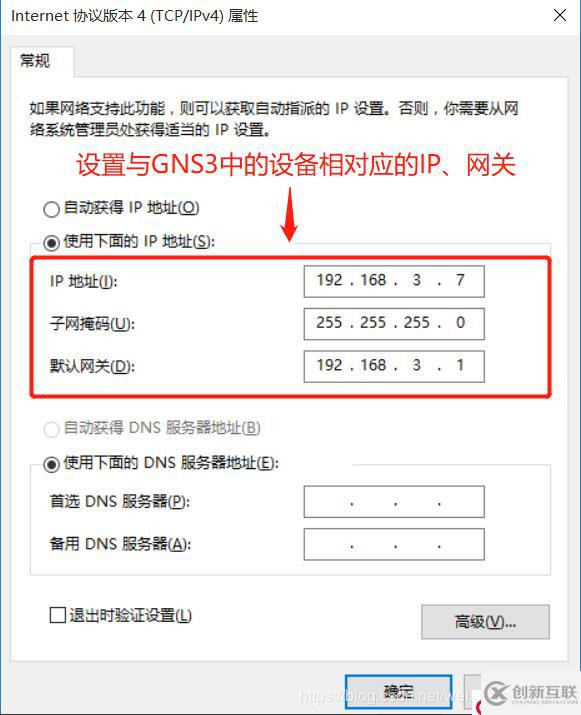

win10系統設置與GNS3的PC設備對應的網關

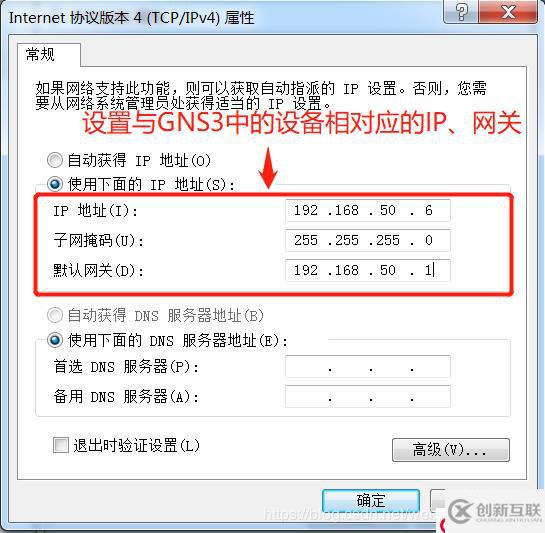

同樣Win7系統也設置成與GNS3中的設備對應的IP地址、網關

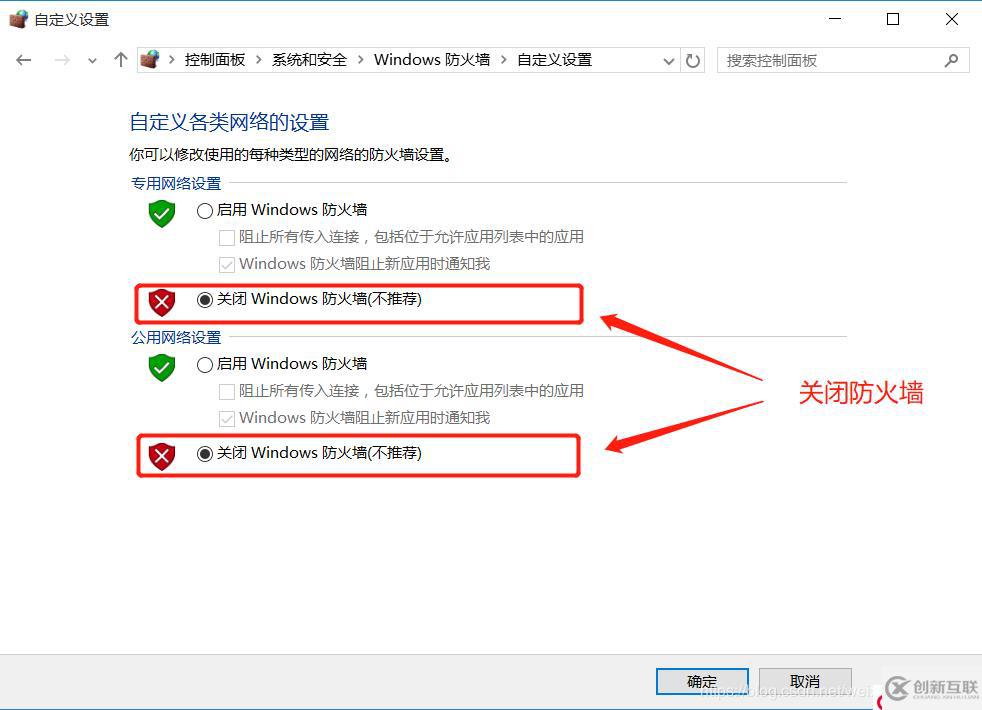

關閉兩邊系統的防火墻

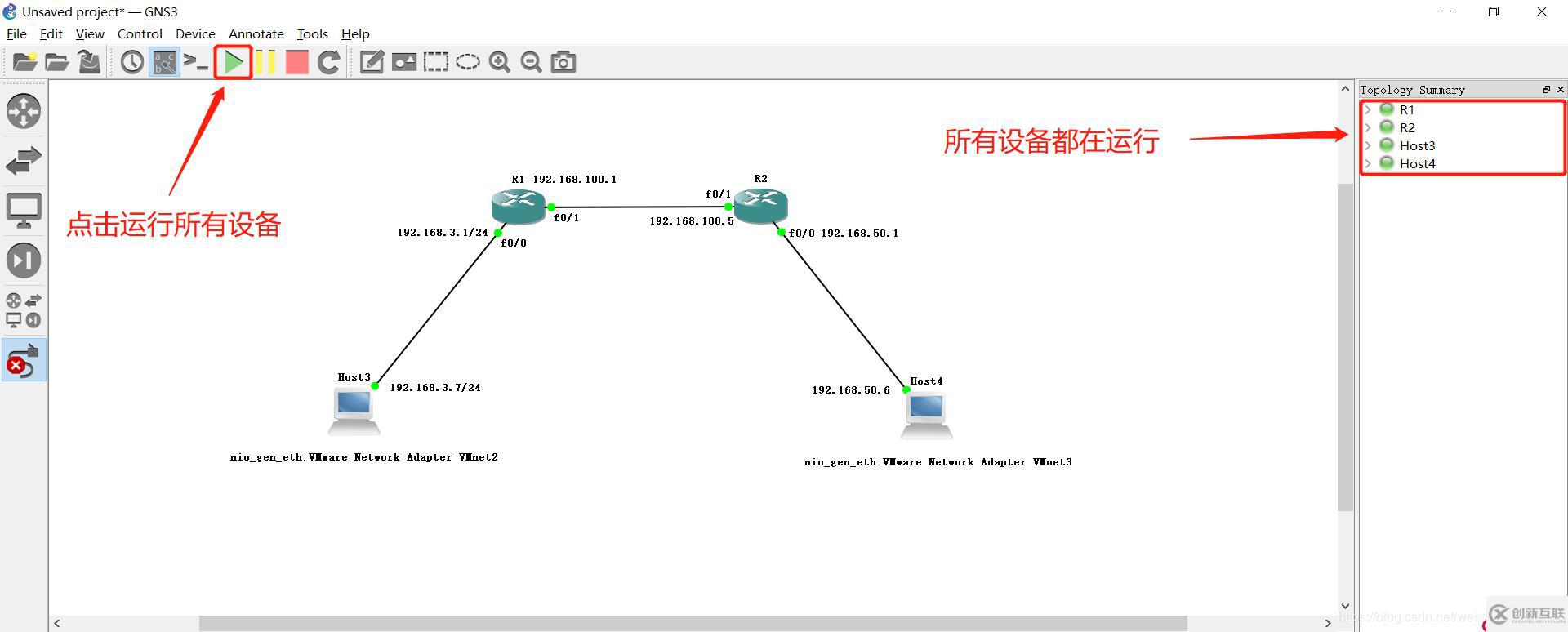

返回GNS3，開始運行所有設備

雙擊R1設備，打開CRT遠程連接工具，先設置R1 f0/0接口

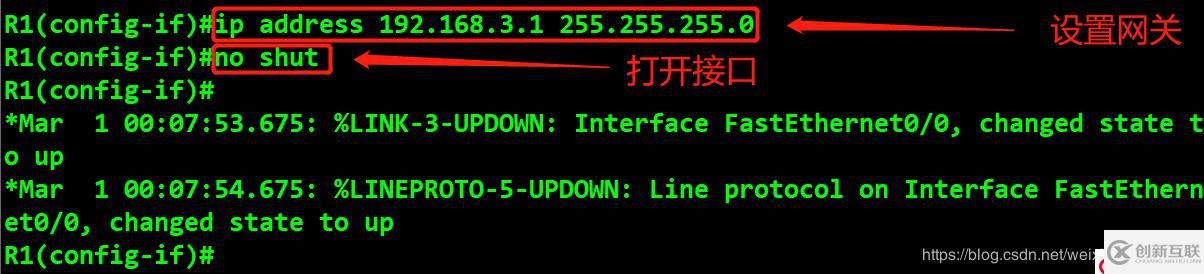

設置f0/1網關并開啟接口

查看接口是否開啟

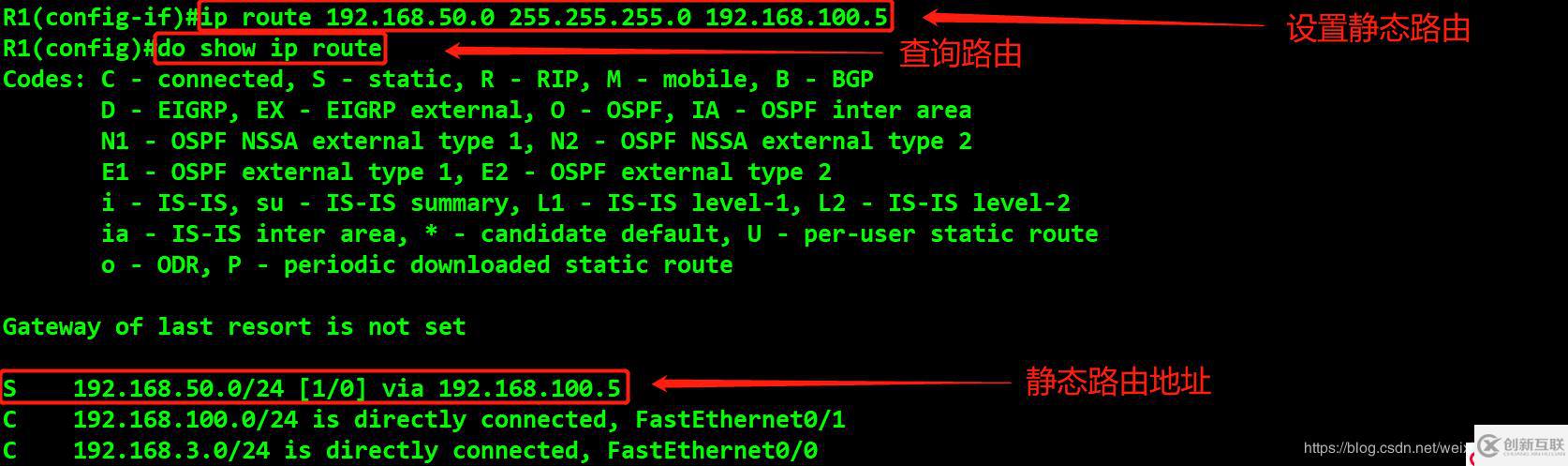

最后一步設置R1靜態地址并查看

下面一氣呵成，把R2路由設置好

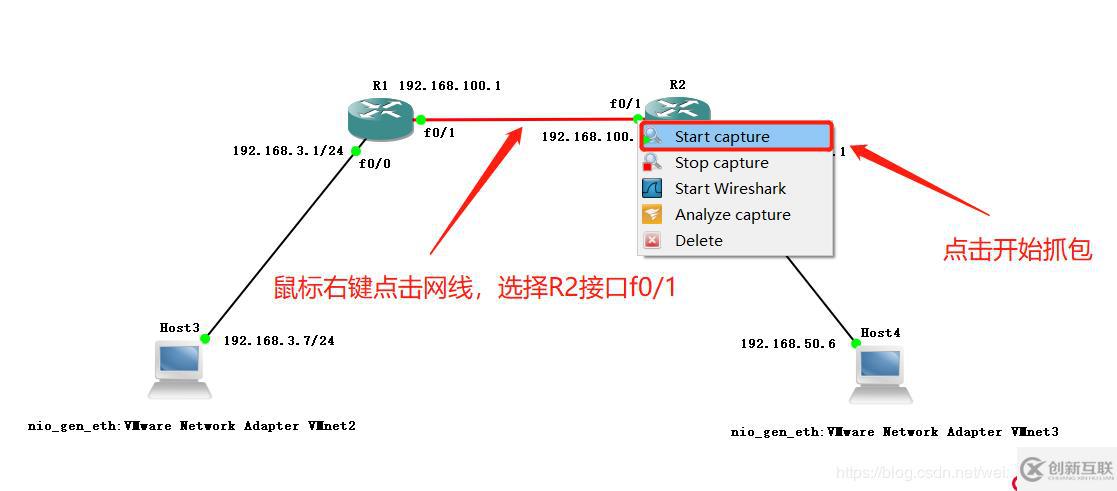

現在兩個路由器都已經完全設置好了，我們打開之前安裝好的抓包軟件WireShark來抓包

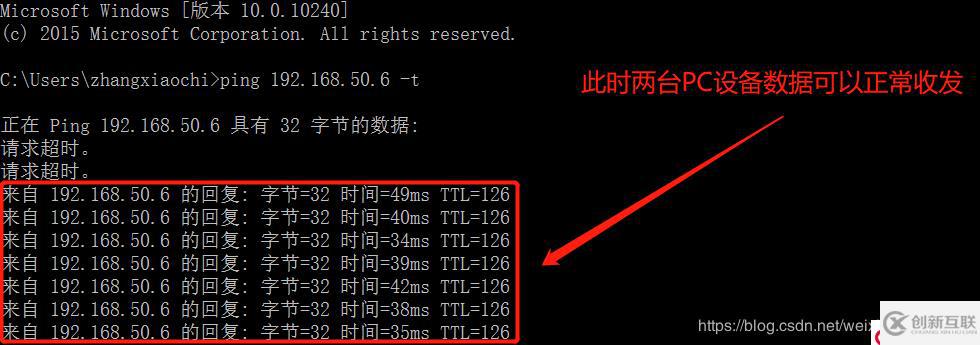

在虛擬機VMware Workstation里的win10系統里打開命令提示符工具，輸入ping 192.168.50.6，來測試兩臺PC設備是否能互聯互通

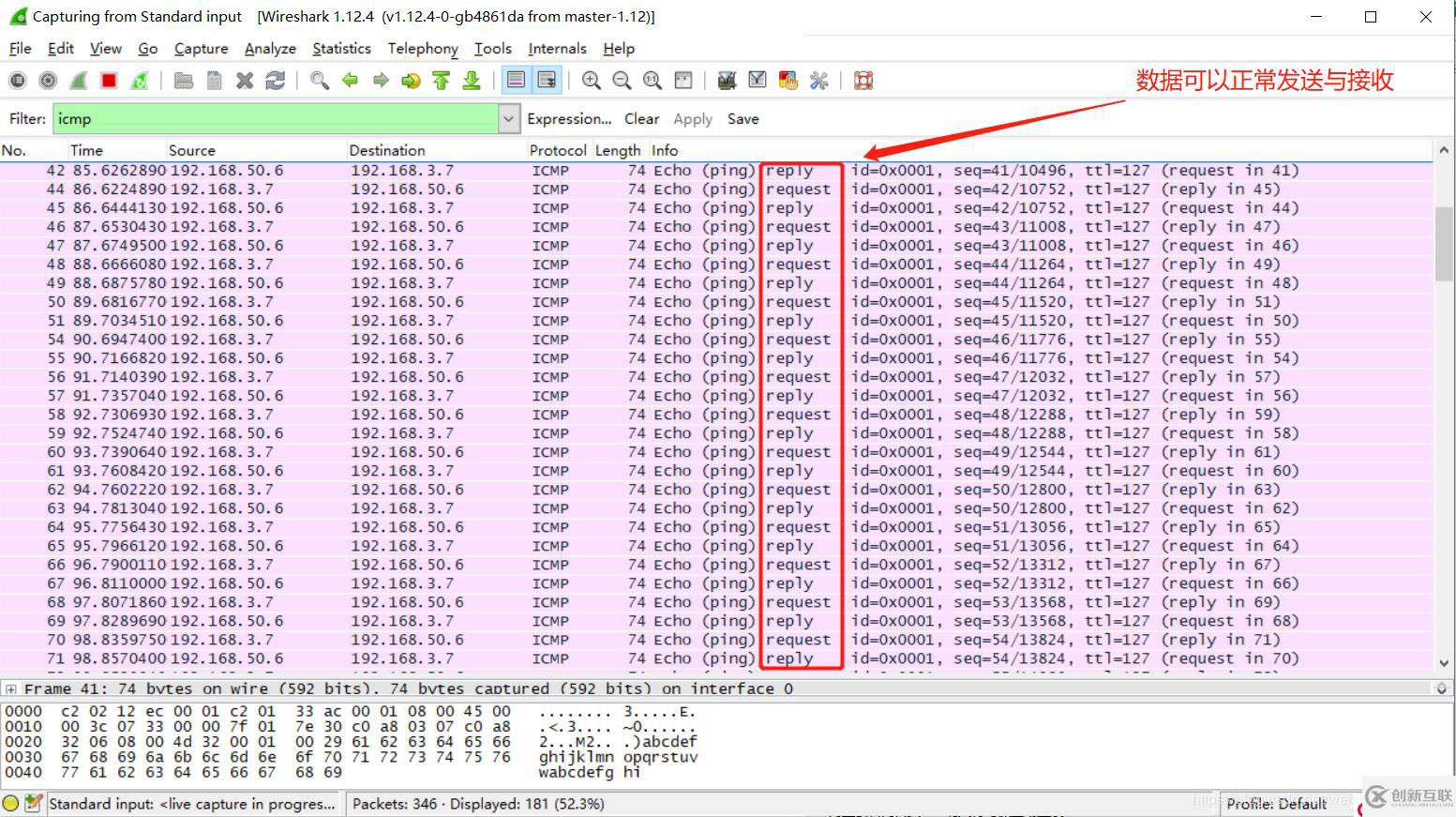

最后我們來看下Wireshark的抓包情況

當用命令提示符ping通的時候，測試也就完成了。此時，成功的實現了由兩臺路由設備與兩臺PC設備之間的互聯互通。
