今天介紹用ModelSim獨立仿真帶Vivado IP核的仿真工程。整體步驟基本一樣，只是do文件分成了兩個文件。使用工具Vivado2017.2 && Modelsim 10.5。

操作步驟

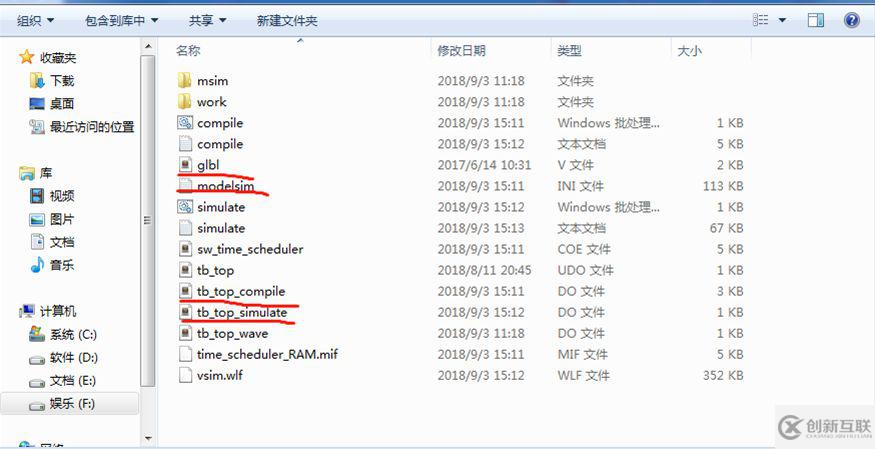

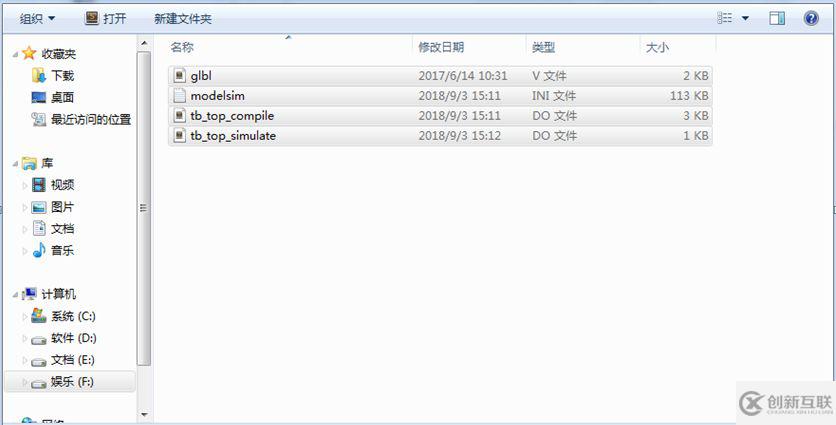

1、找到Vivado調用Modelsim仿真時自動產生的仿真文件，如下圖紅線所示。

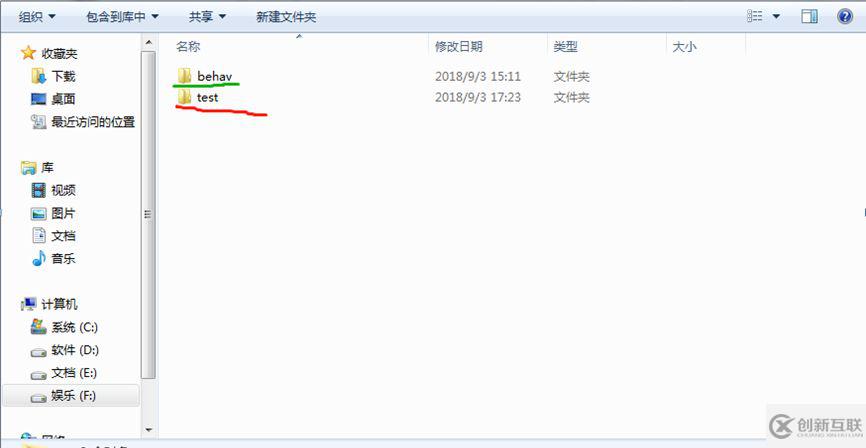

2、在behave文件夾同級路徑下新建立一個文件夾，本實例中為test。

3、將所需的仿真文件復制到新文件夾中。

4、將兩個.do文件的內容合并成一個文件。

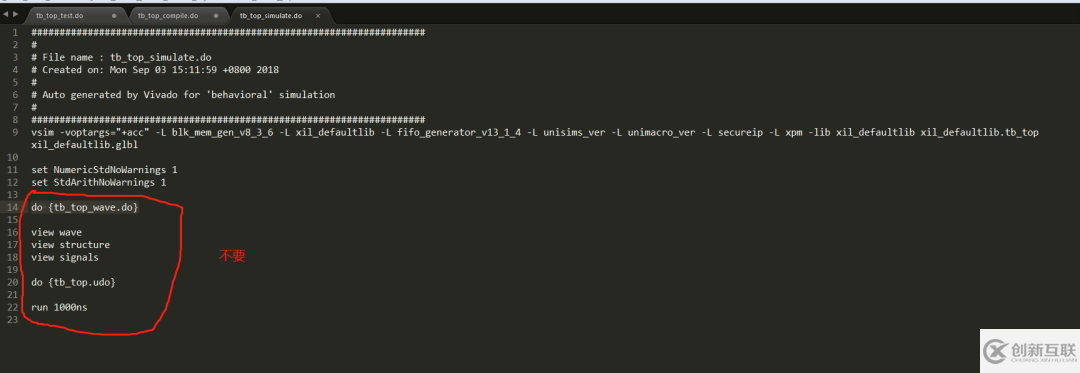

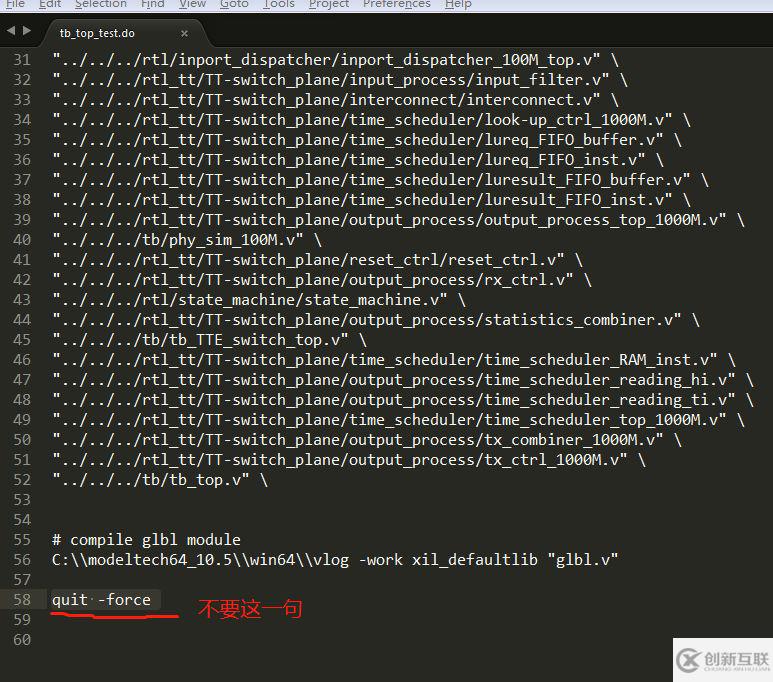

我采取的辦法是新建一個.do文件，即tb_top_test.do，然后用sublime打開tb_top_compile.do,將除quit –force語句的其他所有內容復制進tb_top_test.do，然后用sublime打開tb_top_simulate.do,將除do {tb_top_wave.do}和接下來的語句的其他所有內容復制進tb_top_test.do，然后保存tb_top_test.do。

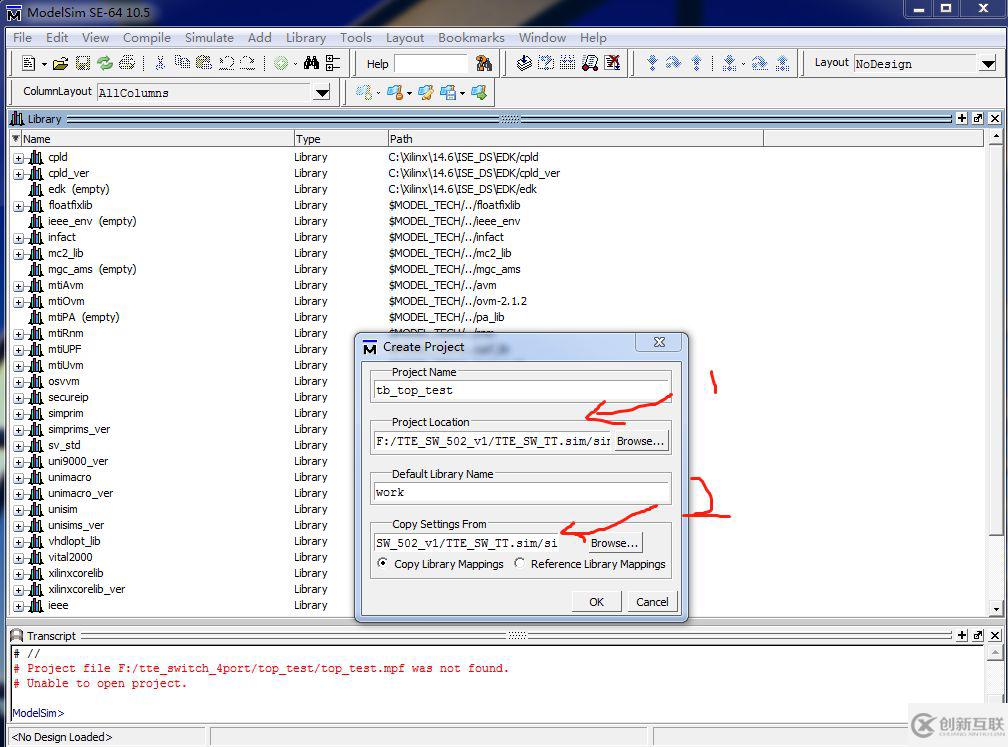

5、打開modelsim,新建工程，在Project_location選步驟3新建的文件夾，Copy_SettingsFrom選擇該文件夾下的modelsim.ini文件，然后點擊OK.

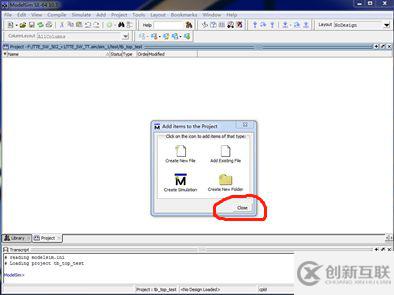

6、點擊close

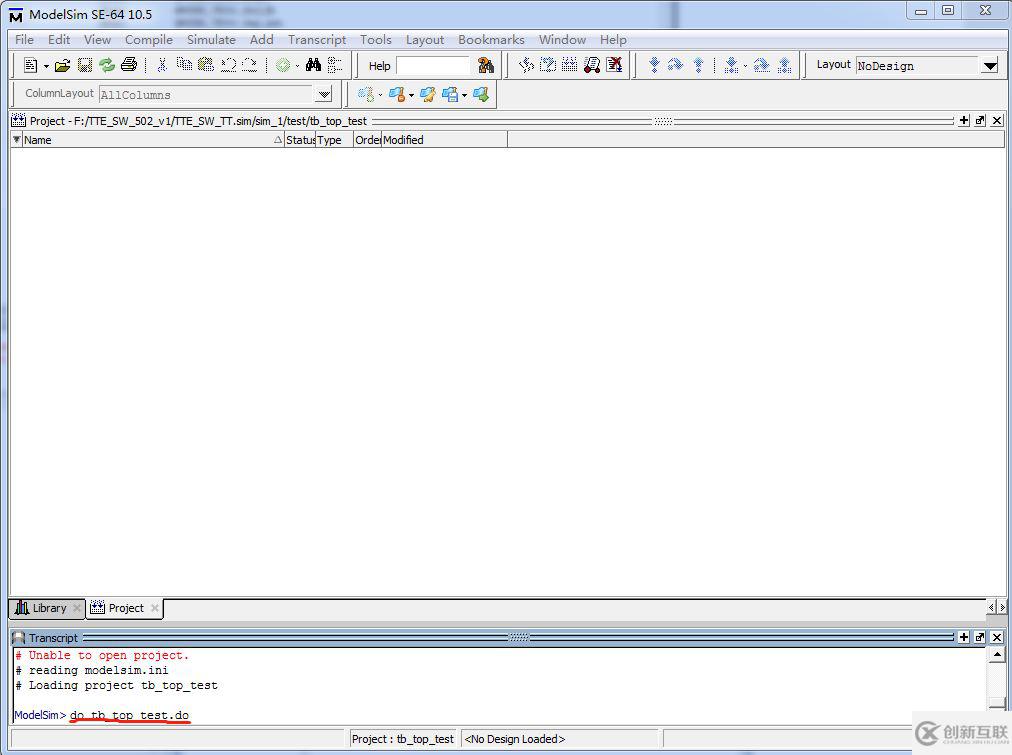

7、運行步驟4所生成的.do文件

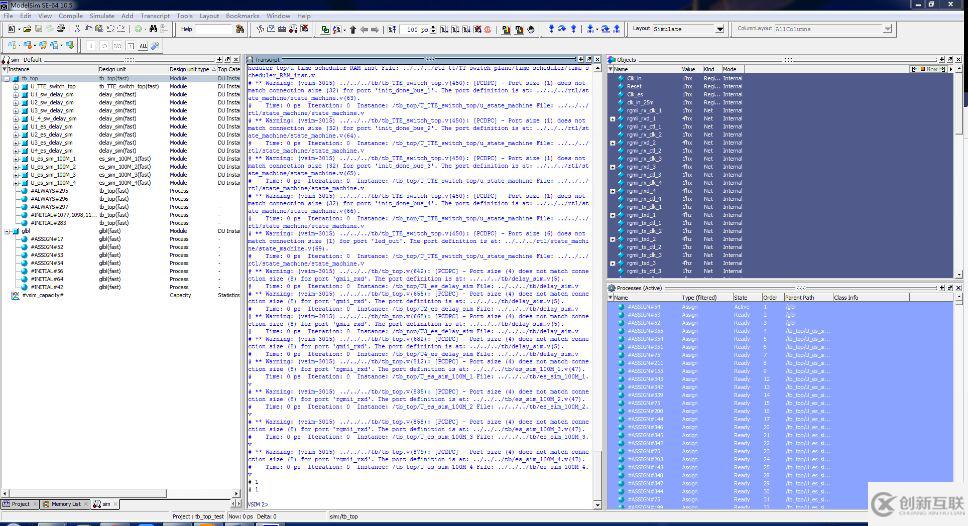

8、運行后會出現下圖所示的界面，將信號添加進波形圖。

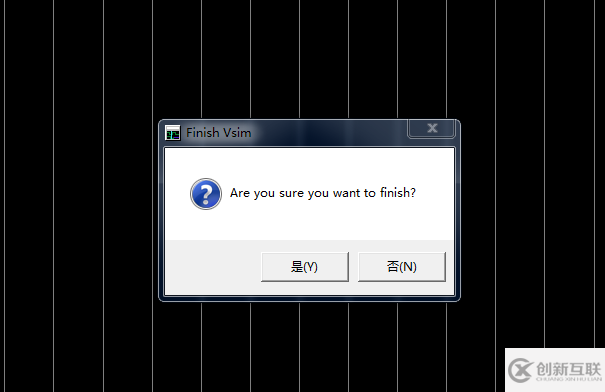

9、在波形界面進行仿真，第一次運行出現下圖所示界面，點擊否(這個界面可能多次彈出，點否就行了)。

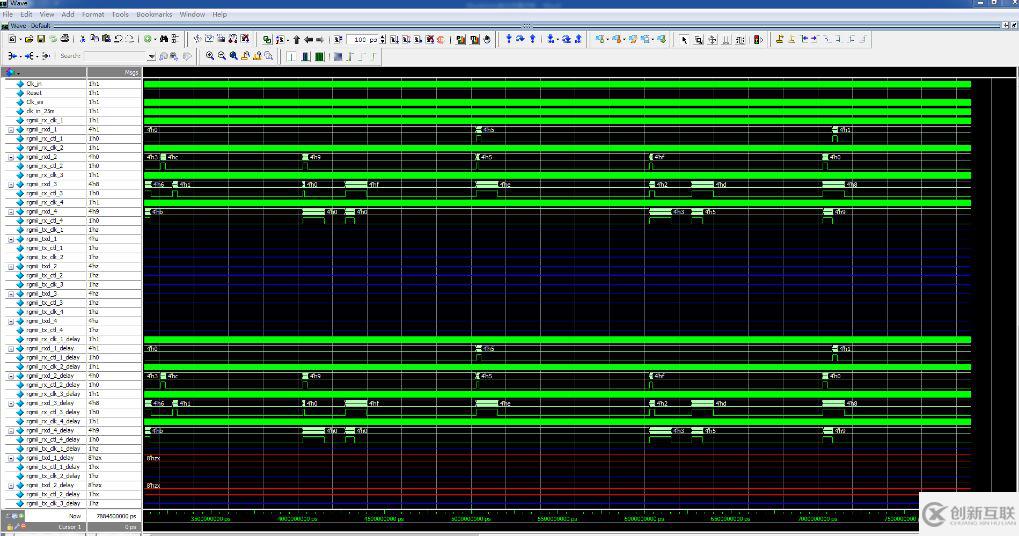

10、再進行仿真，即可得到波形圖
