CPU 虛擬化簡介

虛擬機的指令集直接運行在宿主機物理CPU上，當虛擬機中的指令設計到IO操作或者一些特殊指令的時候，控制權轉讓給了宿主機（這里其實是轉讓給了vm monitor，下面檢查VMM），也就是一個demo進程，他在宿主機上的表現形式也就是一個用戶級進程。

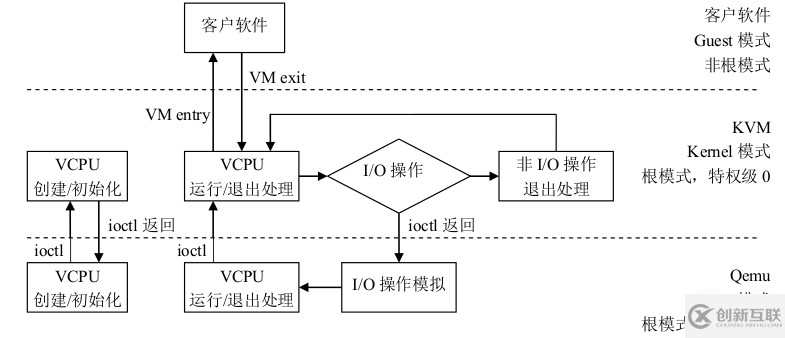

用一張圖來解釋更為貼切。

VMM完成vCPU，內存的初始化后，通過ioctl調用KVM的接口，完成虛擬機的創建，并創建一個線程來運行VM，由于VM在前期初始化的時候會設置各種寄存器來幫助KVM查找到需要加載的指令的入口（main函數）。所以線程在調用了KVM接口后，物理CPU的控制權就交給了VM。VM運行在VMX non-root模式，這是Intel-V或者AMD-V提供的一種特殊的CPU執行模式。然后當VM執行了特殊指令的時候，CPU將當前VM的上下文保存到VMCS寄存器（這個寄存器是一個指針，保存了實際的上下文地址），然后執行權切換到VMM。VMM 獲取 VM 返回原因，并做處理。如果是IO請求，VMM 可以直接讀取VM的內存并將IO操作模擬出來，然后再調用VMRESUME指令，VM繼續執行，此時在VM看來，IO操作的指令被CPU執行了。

Intel-V 技術

Intel-V 技術是Intel為了支持虛擬化而提供的一套CPU特殊運行模式。

Intel-V虛擬化技術結構

Intel-V 在IA-32處理器上擴展了處理器等級，原來的CPU支持ring0~ring3 4個等級，但是Linux只使用了其中的兩個ring0,ring3。當CPU寄存器標示了當前CPU處于ring0級別的時候，表示此時CPU正在運行的是內核的代碼。而當CPU處于ring3級別的時候，表示此時CPU正在運行的是用戶級別的代碼。當發生系統調用或者進程切換的時候，CPU會從ring3級別轉到ring0級別。ring3級別是不允許執行硬件操作的，所有硬件操作都需要系統提供的API來完成。
比如說一個IO操作：

int nread = read(fd, buffer, 1024);

當執行到此段代碼的時候，然后查找到系統調用號，保存到寄存器eax，然后會將對應的參數壓棧后產生一個系統調用中斷，對應的是 int $0x80。產生了系統調用中斷后，此時CPU將切換到ring0模式，內核通過寄存器讀取到參數，并完成最后的IO后續操作，操作完成后返回ring3模式。

movel　　$3,%eax
movel　　fd,%ebx
movel　　buffer,%ecx
movel　　1024,%edx　　　　　　
int　　  $0x80

Intel-V 在 ring0~ring3 的基礎上，增加了VMX模式，VMX分為root和non-root。這里的VMX root模式是給VMM（前面有提到VM monitor)，在KVM體系中，就是qemu-kvm進程所運行的模式。VMX non-root模式就是運行的Guest，Guest也分ring0~ring3，不過他并不感知自己處于VMX non-root模式下。

Guest與VMM之間的切換分兩個部分：VM entry 和 VM exit。有幾種情況會導致VM exit，比如說Guest執行了硬件訪問操作，或者Guest調用了VMCALL指令或者調用了退出指令或者產生了一個page fault，或者訪問了特殊設備的寄存器等。當Guest處于VMX模式的時候，沒有提供獲取是否處于此模式下的指令或者寄存器，也就是說，Guest不能判斷當前CPU是否處于VMX模式。當產生VM exit的時候，CPU會將exit reason保存到MSRs（VMX模式的特殊寄存器組），對應到KVM就是vCPU->kvm_run->exit_reason。VMM根據exit_reason做相應的處理。

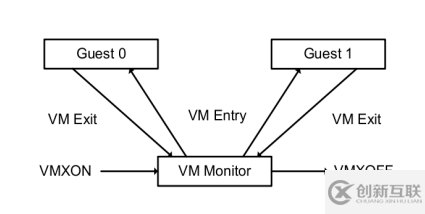

VMM 的生命周期

如上圖所示，VMM 開始于VMXON 指令，結束與VMXOFF指令。
第一次啟動Guest，通過VMLAUNCH指令加載Guest，這時候一切都是新的，比如說起始的rip寄存器等。后續Guest exit后再entry，是通過VMRESUME指令，此指令會將VMCS(后面會介紹到）所指向的內容加載到當前Guest的上下文，以便Guest繼續執行。

VMCS （Virtual-Machine control structure)

顧名思義，VMCS就是虛擬機控制結構，前面提到過很多次，Guest Exit的時候，會將當前Guest的上下文保存到VMCS中，Guest entry的時候把VMCS上下文恢復到VMM。VMCS是一個64位的指針，指向一個真實的內存地址，VMCS是以vCPU為單位的，就是說當前有多少個vCPU，就有多少個VMCS指針。VMCS的操作包括VMREAD，VMWRITE，VMCLEAR。

Guest exit Reason

下面是qemu-kvm定義的exit reason。可以看到有很多可能會導致Guest轉讓控制權。選取幾個解釋一下。

static int (*const kvm_vmx_exit_handlers[])(struct kvm_vcpu *vcpu) = {
    [EXIT_REASON_EXCEPTION_NMI]           = handle_exception,
    [EXIT_REASON_EXTERNAL_INTERRUPT]      = handle_external_interrupt,
    [EXIT_REASON_TRIPLE_FAULT]            = handle_triple_fault,
    [EXIT_REASON_NMI_WINDOW]              = handle_nmi_window,
     // 訪問了IO設備
    [EXIT_REASON_IO_INSTRUCTION]          = handle_io,
     // 訪問了CR寄存器，地址寄存器，和DR寄存器（debug register)一樣，用于調試
    [EXIT_REASON_CR_ACCESS]               = handle_cr,
    [EXIT_REASON_DR_ACCESS]               = handle_dr,
    [EXIT_REASON_CPUID]                   = handle_cpuid,
    // 訪問了MSR寄存器
    [EXIT_REASON_MSR_READ]                = handle_rdmsr,
    [EXIT_REASON_MSR_WRITE]               = handle_wrmsr,
    [EXIT_REASON_PENDING_INTERRUPT]       = handle_interrupt_window,
    // Guest執行了HLT指令，Demo開胃菜就是這個指令
    [EXIT_REASON_HLT]                     = handle_halt,
    [EXIT_REASON_INVD]                    = handle_invd,
    [EXIT_REASON_INVLPG]                  = handle_invlpg,
    [EXIT_REASON_RDPMC]                   = handle_rdpmc,
    // 不太清楚以下VM系列的指令有什么用，猜測是遞歸VM（虛擬機里面運行虛擬機）
    [EXIT_REASON_VMCALL]                  = handle_vmcall,
    [EXIT_REASON_VMCLEAR]                 = handle_vmclear,
    [EXIT_REASON_VMLAUNCH]                = handle_vmlaunch,
    [EXIT_REASON_VMPTRLD]                 = handle_vmptrld,
    [EXIT_REASON_VMPTRST]                 = handle_vmptrst,
    [EXIT_REASON_VMREAD]                  = handle_vmread,
    [EXIT_REASON_VMRESUME]                = handle_vmresume,
    [EXIT_REASON_VMWRITE]                 = handle_vmwrite,
    [EXIT_REASON_VMOFF]                   = handle_vmoff,
    [EXIT_REASON_VMON]                    = handle_vmon,

    [EXIT_REASON_TPR_BELOW_THRESHOLD]     = handle_tpr_below_threshold,
    // 訪問了高級PCI設備
    [EXIT_REASON_APIC_ACCESS]             = handle_apic_access,
    [EXIT_REASON_APIC_WRITE]              = handle_apic_write,
    [EXIT_REASON_EOI_INDUCED]             = handle_apic_eoi_induced,
    [EXIT_REASON_WBINVD]                  = handle_wbinvd,
    [EXIT_REASON_XSETBV]                  = handle_xsetbv,
    // 進程切換
    [EXIT_REASON_TASK_SWITCH]             = handle_task_switch,
    [EXIT_REASON_MCE_DURING_VMENTRY]      = handle_machine_check,
    // ept 是Intel的一個硬件內存虛擬化技術
    [EXIT_REASON_EPT_VIOLATION]           = handle_ept_violation,
    [EXIT_REASON_EPT_MISCONFIG]           = handle_ept_misconfig,
    // 執行了暫停指令
    [EXIT_REASON_PAUSE_INSTRUCTION]       = handle_pause,
    [EXIT_REASON_MWAIT_INSTRUCTION]       = handle_invalid_op,
    [EXIT_REASON_MONITOR_INSTRUCTION]     = handle_invalid_op,
    [EXIT_REASON_INVEPT]                  = handle_invept,
};

KVM的CPU虛擬化依托于Intel-V提供的虛擬化技術，將Guest運行于VMX模式，當執行了特殊操作的時候，將控制權返回給VMM。VMM處理完特殊操作后再把結果返回給Guest。
CPU虛擬化可以說是KVM的最關鍵的核心，弄清楚了VM Exit和VM Entry。后續的IO虛擬化，內存虛擬化都是建立在此基礎上。
