安裝

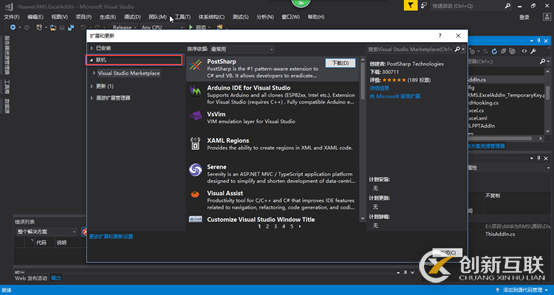

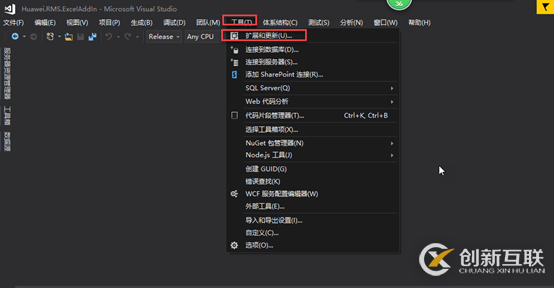

打開VS2017:工具 --> 擴展和更新 --> 聯機,搜索Microsoft Visual Studio 2017 Installer Projects,如下圖:

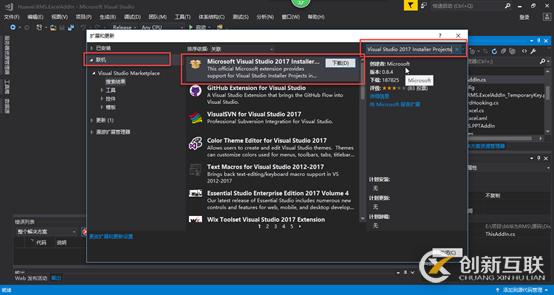

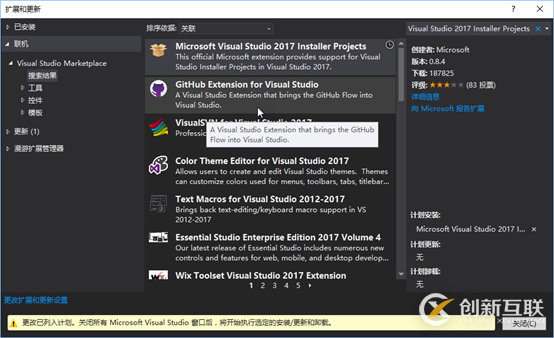

在搜索中輸入:Microsoft Visual Studio 2017 Installer Projects,搜索結果如下:

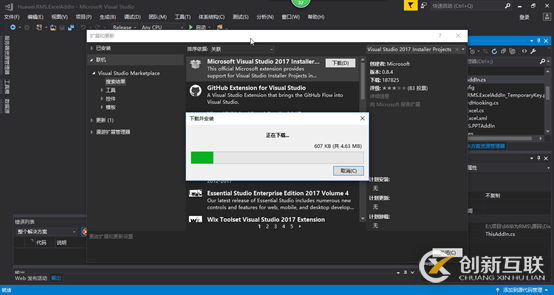

下載Microsoft Visual Studio 2017 Installer Projects,如下圖:

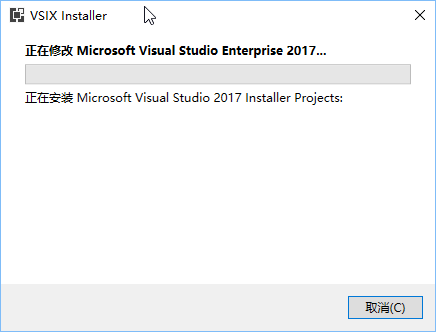

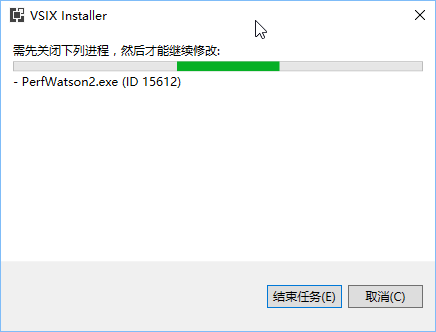

按照提示,關閉所有VS窗口,自動安裝,如下圖:

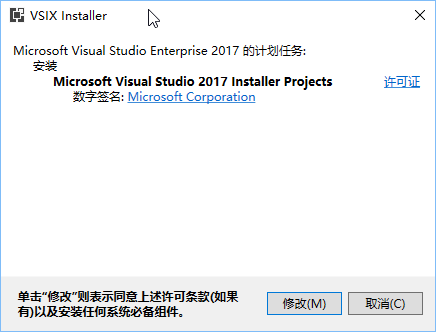

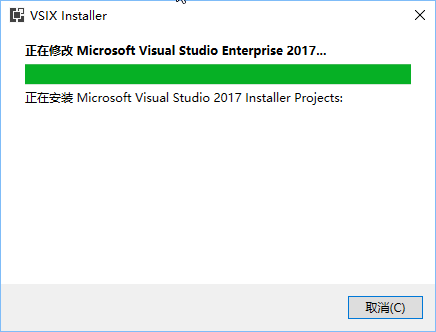

選擇【修改】

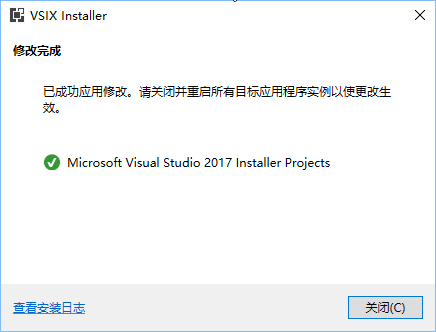

安裝完成

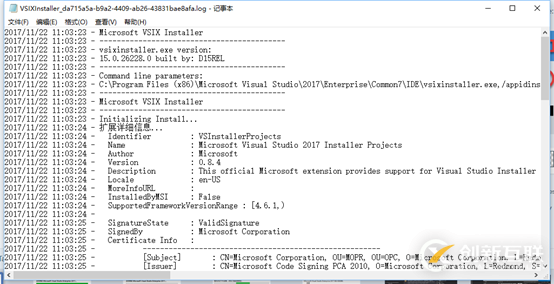

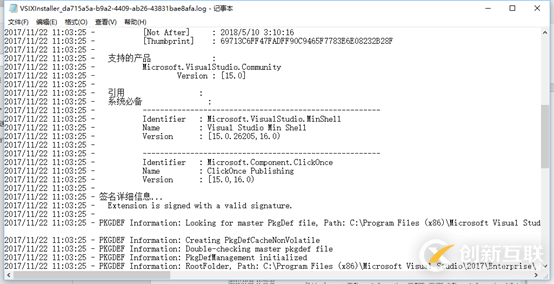

看看安裝日志,了解下安裝過程,如圖:
新建項目
安裝好。打開VS2017,在需要安裝的解決方下,開始新建安裝項目,如下圖:

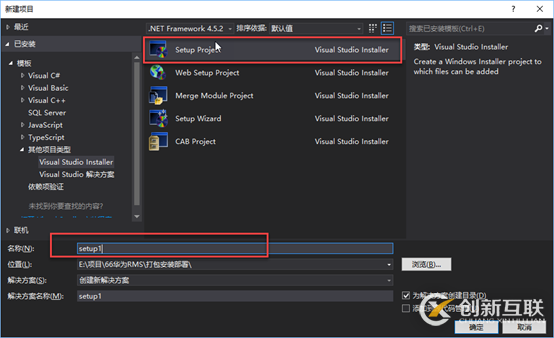

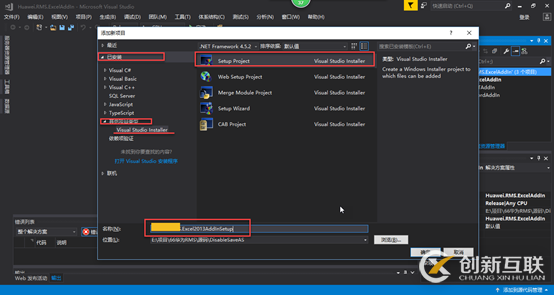

【新建】-【項目】-【已安裝】-【模板】-【其他項目類型】-【Visual studio Installer】,如圖:
選擇【setup project】如圖:

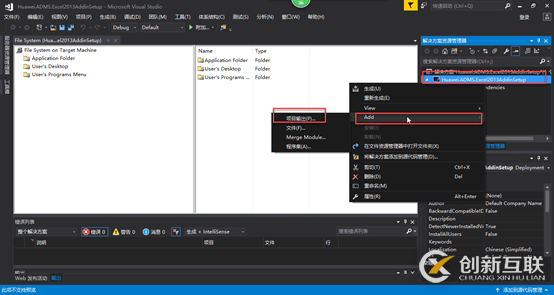

添加入口文件,項目輸出,選擇解決方案點Add,如圖所示:

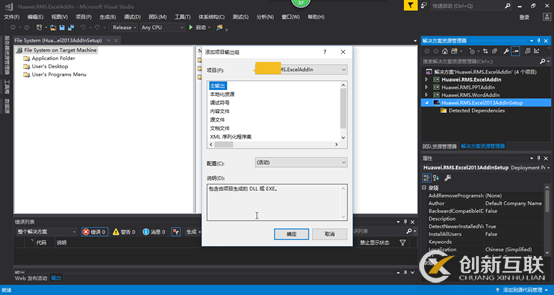

彈出項目輸出窗口,如下圖:

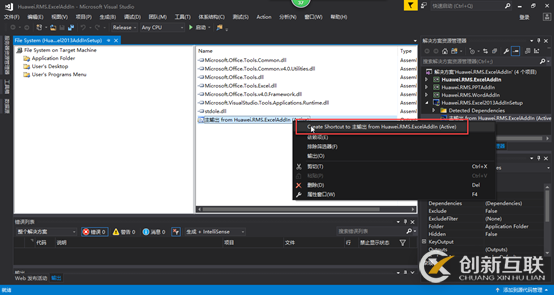

創建快捷方式,右鍵主輸出,如下圖:

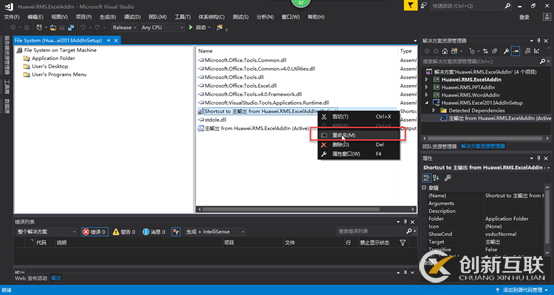

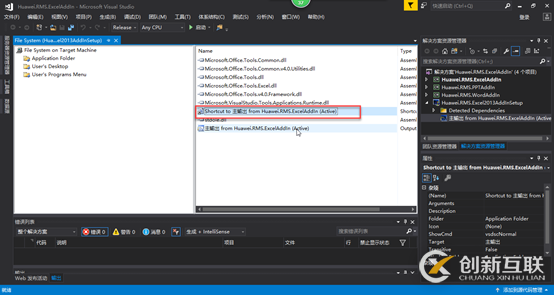

對快捷方式重新命名,如下圖:

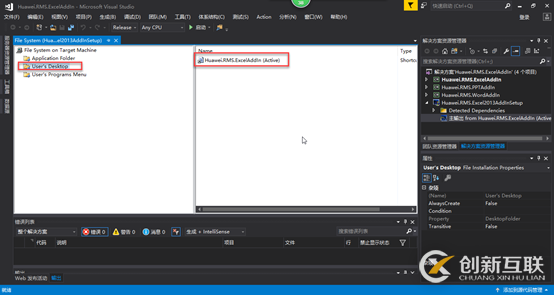

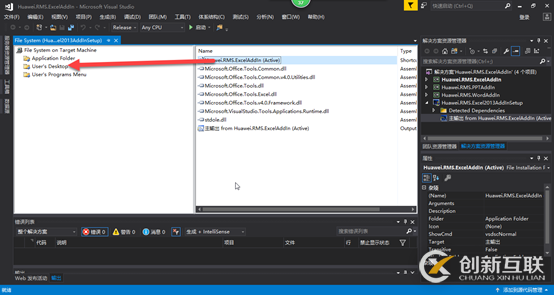

講快捷方式拖到User's Desktop,如圖:

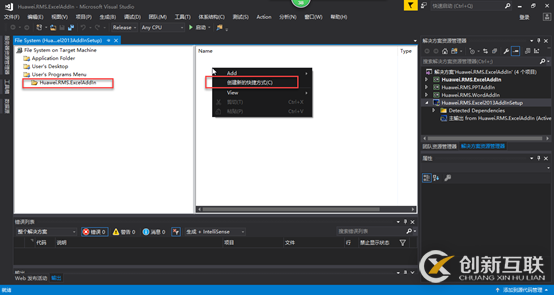

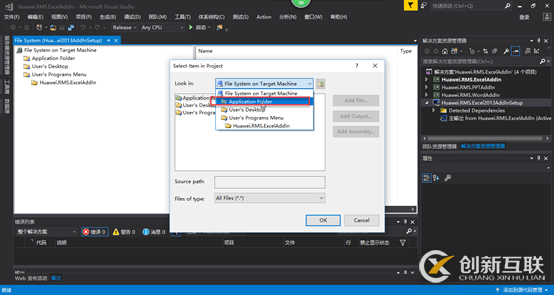

在User's Programs Menu 添加文件夾(你的項目名) --> 雙擊選中文件夾 -->在右邊右擊 --> 創建新的快捷方式 --> 選擇Applicaiton Folder --> 主輸出 XXX --> 確定,如圖:
點【OK】即可

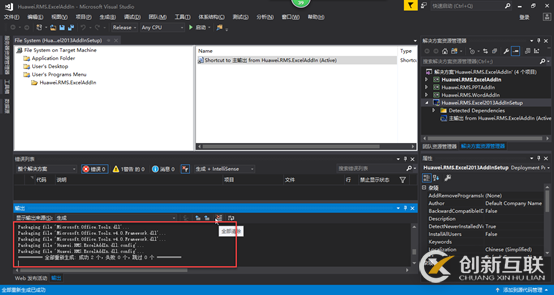

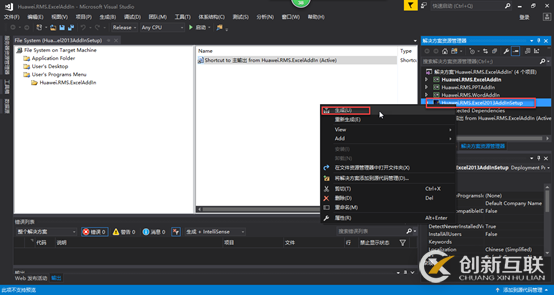

最后生成,如圖:
注意.NET框架,我們注意下,錯誤信息

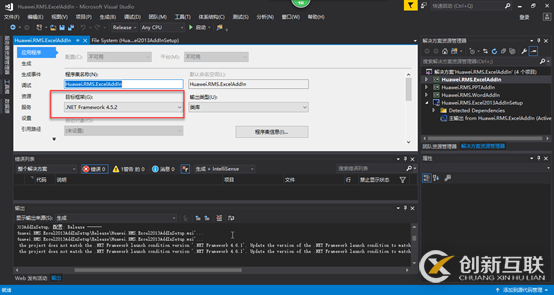

這個信息告訴我們目前打包的.NET框架是4.6.1.與要打包的應用程序不匹配,我們要打包的.NET框架是4.5.2,如下圖:
于是我們修改.NET框架,修改如下

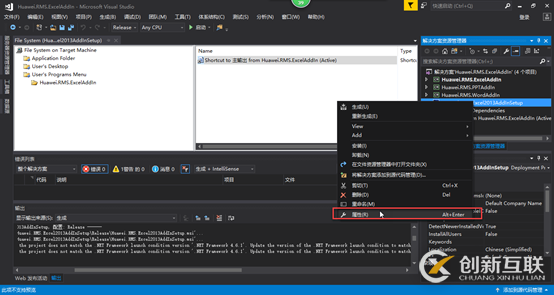

右鍵打包解決方案-【屬性】,如圖:

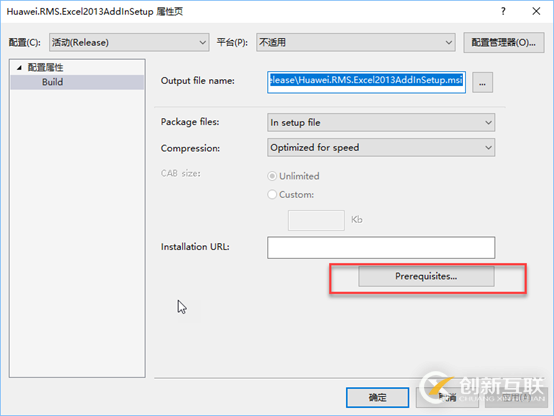

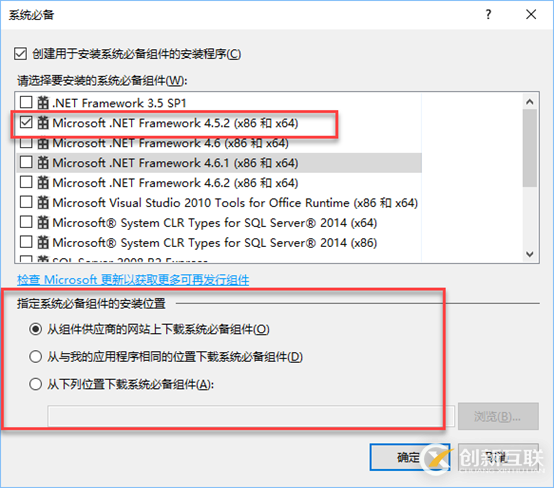

選擇前提條件,如下圖:

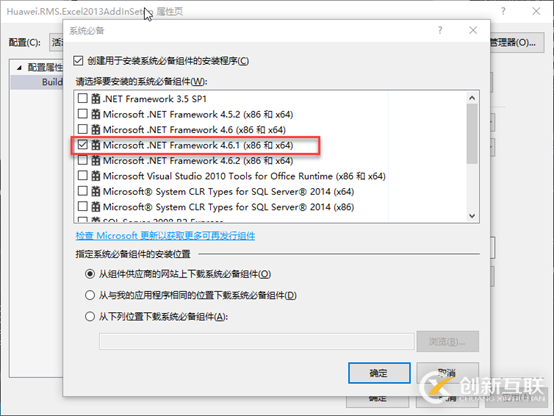

打開后如下圖,看到剛才錯誤的框架
我們修改成與打包方案一樣的??蚣???纯匆虬捻?xiàng)目的.NET框架。如下圖
確定,同時再重新生成一次即可
