IEC 61499里面基礎功能塊與其它功能塊大的差異是有ECC（執行控制圖），可以理解為狀態機?；A(chǔ)功能塊組成部分包括：數據、事件、功能塊網絡（即ECC），ECC組成部分有狀態、動作、算法，IEC 61499的基礎功能塊與IEC 61131-3里面的順序功能圖有類似的地方。在4diac ide里面創建基礎功能塊的步驟如下：

只為您設計更接底氣、較有營銷力的好網站，將營銷策劃與網頁設計互相結合的專業機構，營銷型網站建設公司中較早掌握H5網站設計技術的機構。一個好的成都品牌網站建設，不能只是一張名片，茫茫網海，想要快速吸引到您客戶的眼球，必須全方位的展現出企業突出的優勢，以求達到主動營銷的效果，最終促成成交！

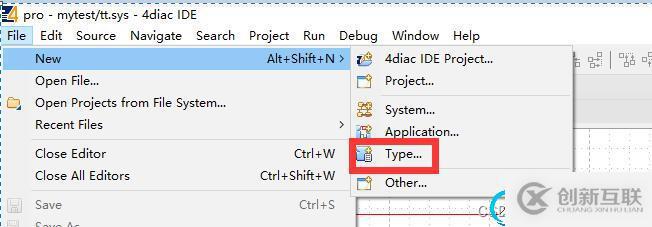

1. 在文件或者系統里面單擊右鍵選中新建；

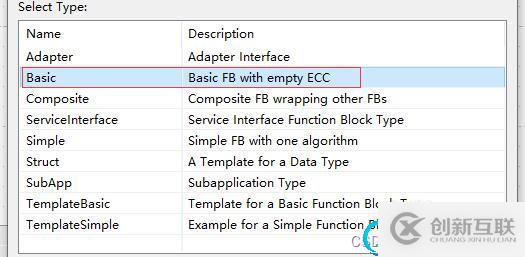

1. 選中類型是基礎功能塊和創建好的基礎功能塊放置的位置，點擊完成；

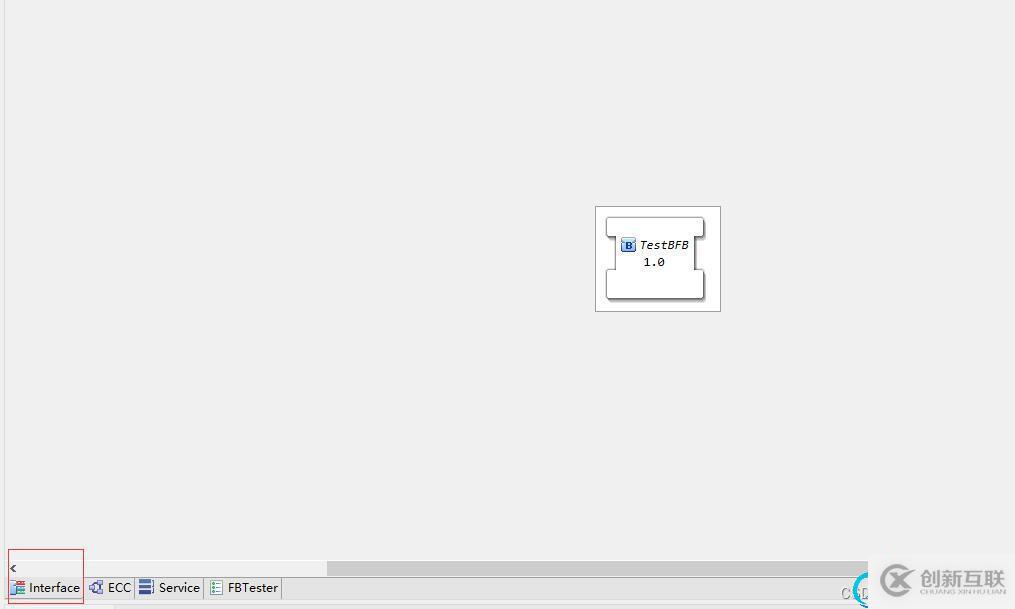

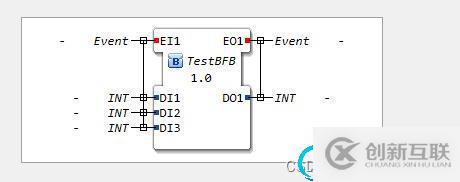

1. 編輯接口，添加輸入輸出事件和數據，已經配置事件與數據的關聯關系，此處我們實現一個3個整數加法的基礎功能塊

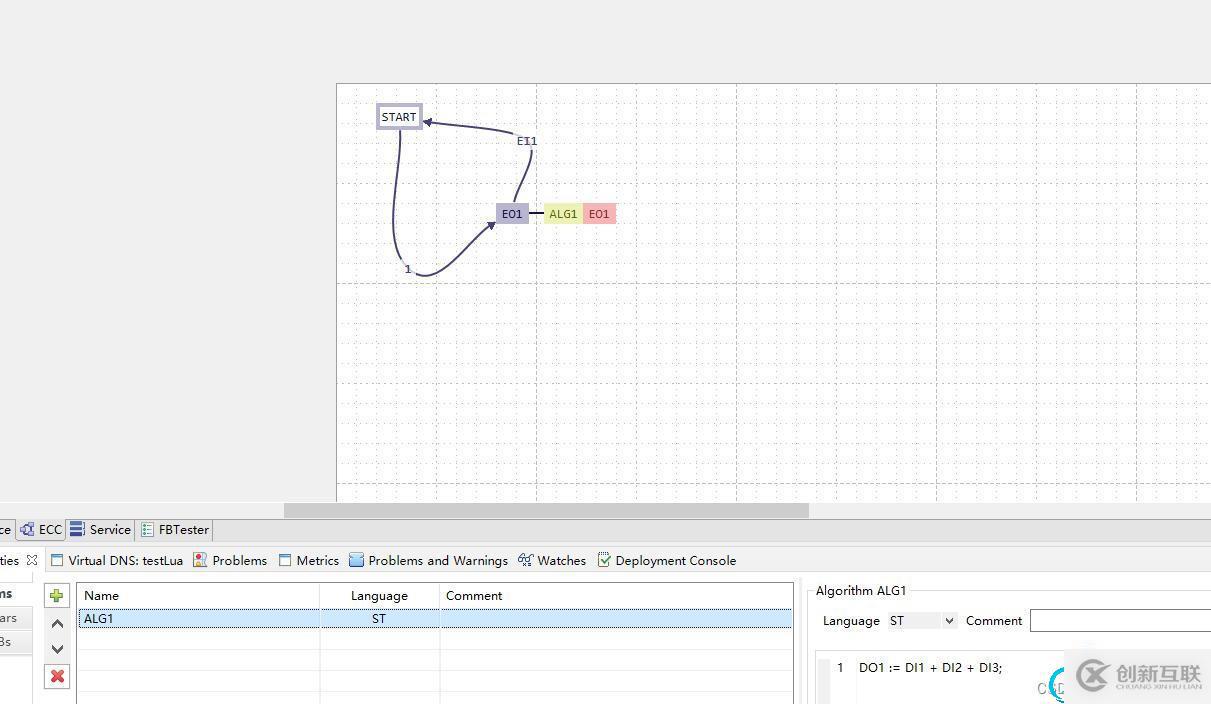

1. 編輯ECC邏輯，ECC一定有個START狀態，總是從START狀態開始，最終回到START狀態，建議不要在ECC算法里面執行長時間的操作，會影響后面事件的執行，原因是功能塊直接的關聯關系是通過事件鏈來管理的。

START到EO1的轉換條件是觸發E1事件，狀態EO1這個名字可以自己取，到EO1狀態時執行算法ALG1，ALG1用的是ST語言編寫的，實現DO1 := DI1 + DI2 + DI3;且觸發事件EO1。讓后再回到START狀態，1表示始終要回到START狀態。

1. 注意事項：

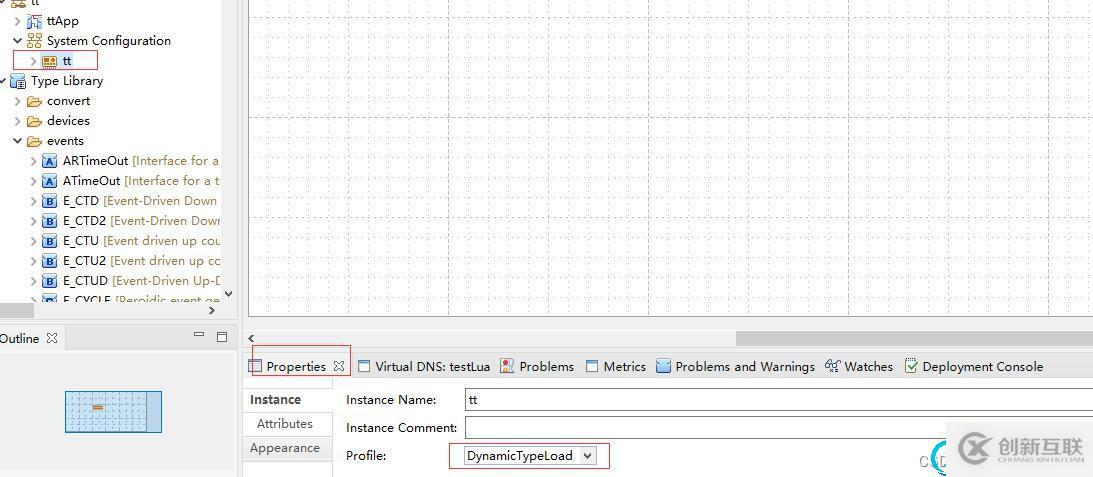

由于4diac運行時本身不支持3個數加法的功能塊，此處屬于創建的動態功能塊，需要在做如下配置：

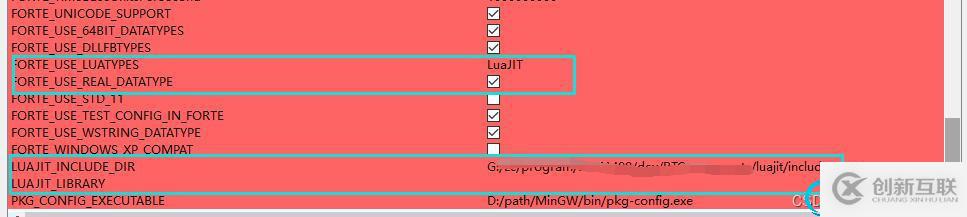

IDE把新建的動態功能塊翻譯成了Lua腳本語言，所以編譯運行時要把支持Lua腳本功能選項勾上：
