關于本次實驗首先要感謝技術大神教我學會BGP 、ISIS、MPLS、SR等協議以及ODL與Pathman-SR操控網絡。為了本次實驗花了二天時間學習BGP、MPSL
以及花了幾個小時學習ISIS。后面的ODL安裝、SR的搞了×××個星期。ODL也好、還是Pathman-SR也好都是坑，坑到我差點放棄，還好有技術大鍋指點才得以順利完成。

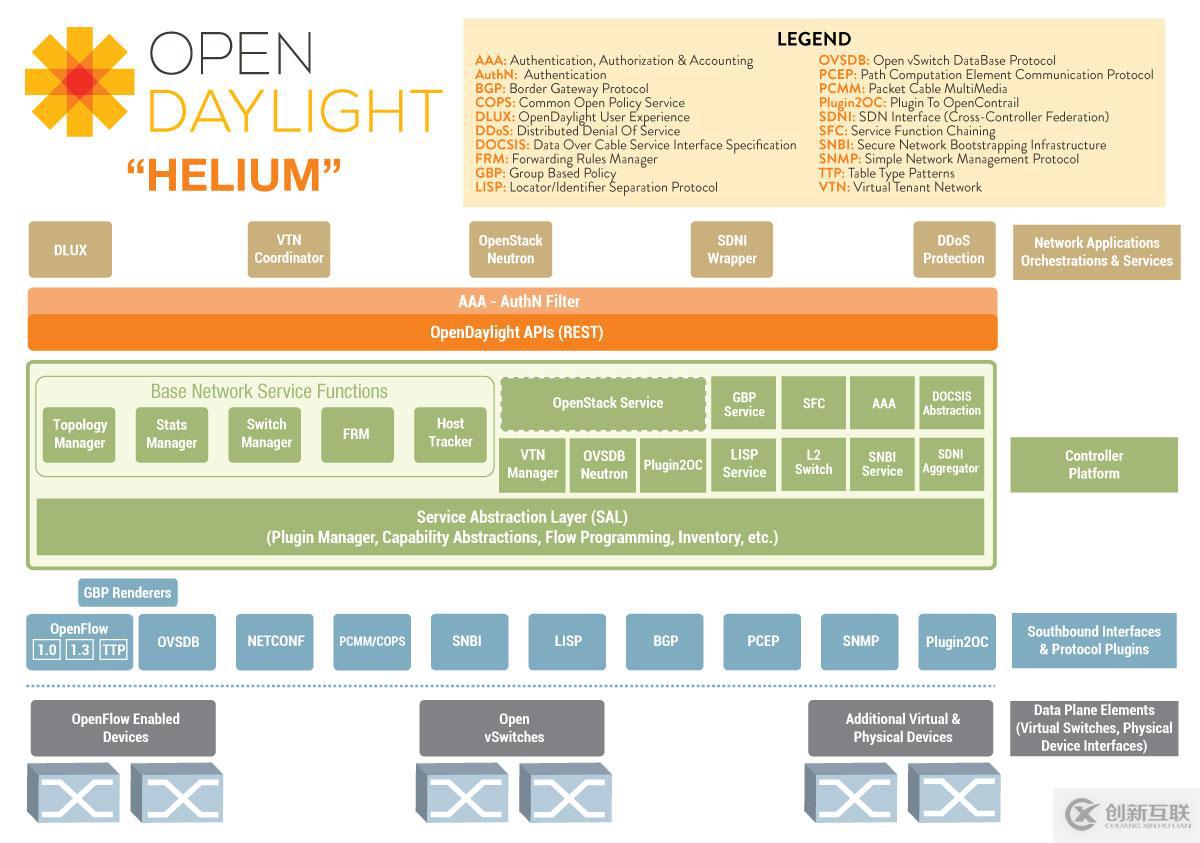

ODL(OpenDayLight)是一個基于SDN開發的模塊化、可擴展、可升級、支持多協議的控制器框架,其實內容可參考官網。以下是ODL控制器架構圖:

一、 以下內容需要安裝系統：
1.1 Linux CentOS(6.8) + JDK (1.7以上版本)，個人習慣CentOS + Python (2.7.3)
1.2 ODL(Nitrogen SR1 0.7.1)，ODL安裝有點比較簡單，請參考官網。但有個坑，我作為新手是把插件全部安裝，
1.3 Pathman-SR需要JDK 1.7版本的支持，安裝也比較簡單，安裝官網安裝文檔一步一點操作，后面只需修改IP就行了
1.4 EVE-NG，這個是神器啥都實驗可以搞，福利?。⌒鑼?dǎo)入支持SR協議的XR、XE路由器的IOS。

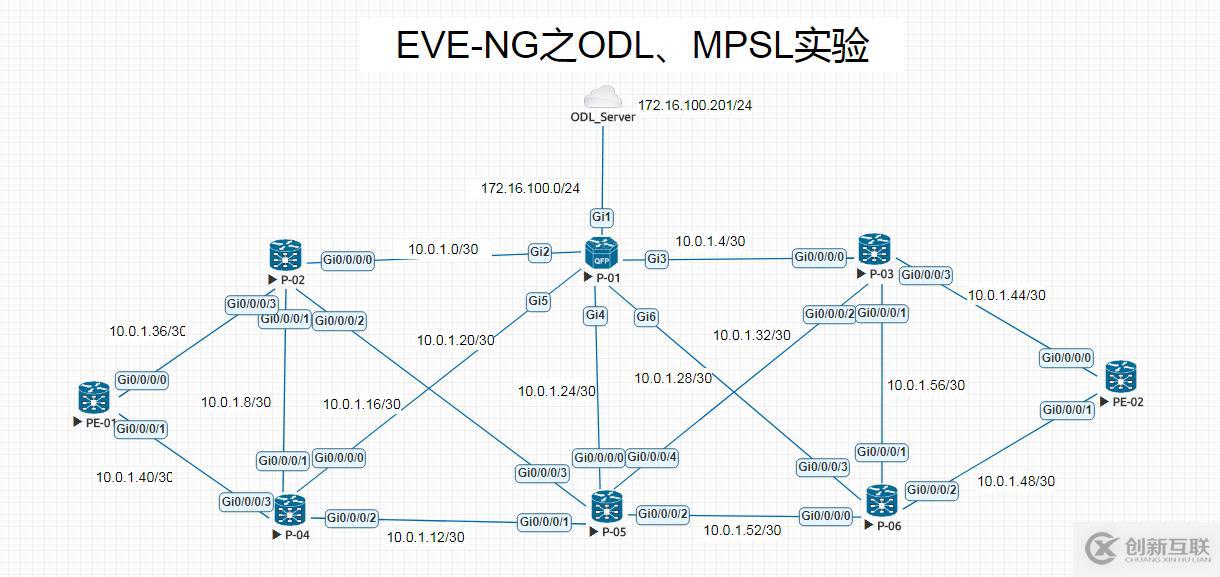

下圖為本次實驗的網絡拓?fù)鋱D：

網站建設哪家好，找創新互聯公司！專注于網頁設計、網站建設、微信開發、成都微信小程序、集團企業網站建設等服務項目。為回饋新老客戶創新互聯還提供了沅江免費建站歡迎大家使用！

• P-01運行BGP 、ISIS 、 Segment Routing并為作RR與ODL ControllerL連接
• PE-01與PE-02運行BGP 、ISIS 、 Segment Routing

• P-02 －－P-06運行ISIS、Segment Routing
  二、ODL Controller說明

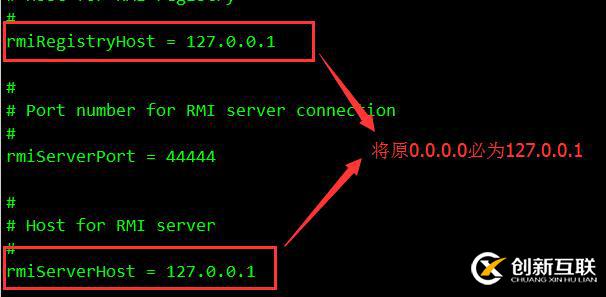

  2.1 ODL安裝比較簡單，到官網下載并解壓到指定目錄，在安裝之前要需改org.apache.karaf.management.cfg 文件參數，如下：

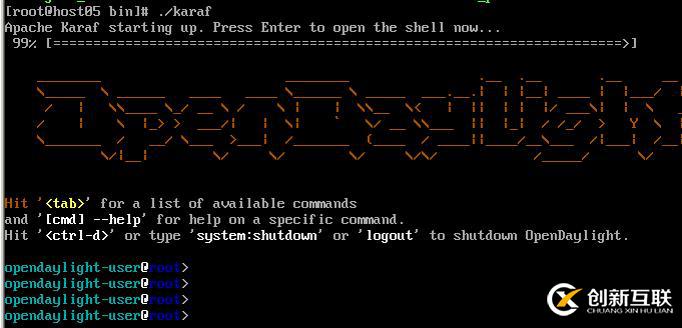

  2.2 修改完成后，進行/opt/karaf/bin目錄，運行./kararf命令即可，如下圖：

  2.3 接如使用feature:install安裝各種件，象我這樣的新手我是把所有插件全部安裝，關于feature命令使用方法，可以參考官網。

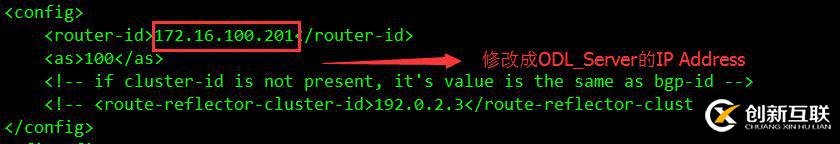

  2.4 修改BGP的文件/opt/karaf/etc/opendaylight/bgp/protocols-config.xml，如下圖：

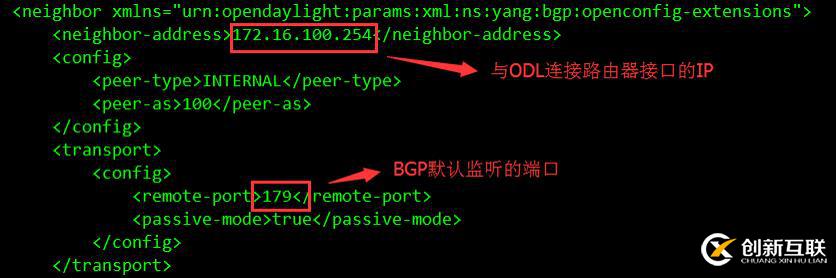

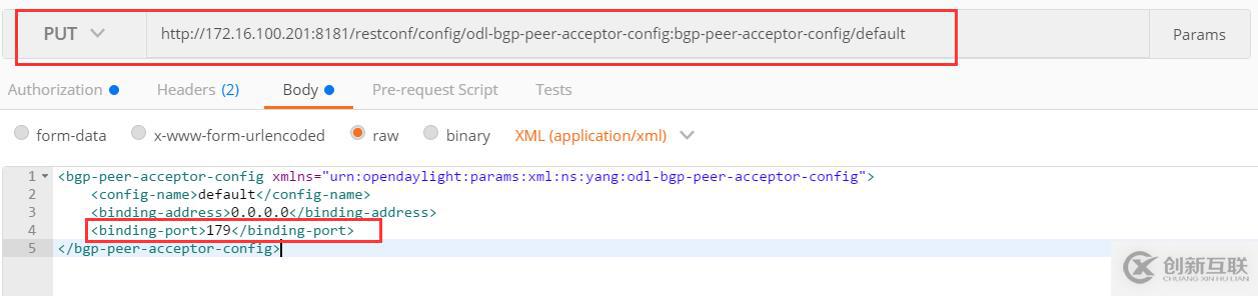

  2.5. 因?yàn)镺DL需要與路由器連接并建立BGP鄰居，因此要修改ODL原BGP的默認端口1790改為179，可使用postman 修改，如下圖：

  2.6 完成以上作業之后，把ODL重啟一把并使用netstat -antp | grep 179是否正常工作:

  三、P1路由器基本設定(XE)
  3.1 起ISIS路由協議
  net 49.0001.1000.0000.0000.0001.00
  is-type level-2-only
  metric-style wide
  distribute link-state -->起B(yǎng)GP-IS，用于與ODL通信
  segment-routing mpls -->起SR
  redistribute connected
  mpls traffic-eng router-id Loopback0 -->MPLS TE工程
  mpls traffic-eng level-2

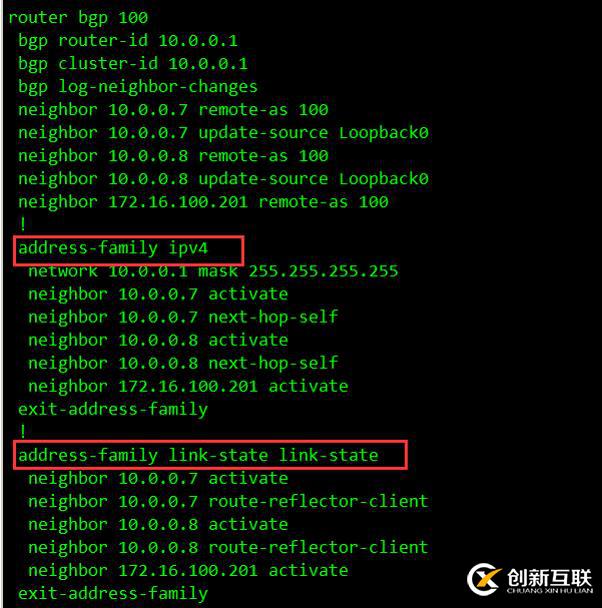

  3.2 起B(yǎng)GP路由協議

  3.3 mpsl te配置:
  mpls traffic-eng tunnels
  mpls traffic-eng pcc peer 172.16.100.201 source 10.0.0.1
  mpls traffic-eng pcc report-all
  3.4 SR配置：
  segment-routing mpls
  !
  connected-prefix-sid-map
  address-family ipv4
  10.0.0.1/32 index 1 range 1 -->要注間的是全網路由器PID需要唯一
  exit-address-family

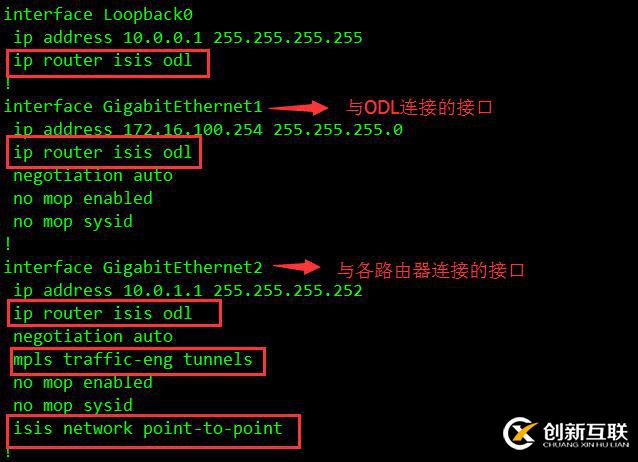

  3.4 接口配置

  四、其它P(XR)設定如下，PE設定與其它P配置差不多，不同的就是要增加BGP的配置
  ipv4 unnumbered mpls traffic-eng Loopback0
  interface Loopback0
  ipv4 address 10.0.0.6 255.255.255.255
  !
  interface MgmtEth0/0/CPU0/0
  shutdown
  !
  interface GigabitEthernet0/0/0/0
  ipv4 address 10.0.1.54 255.255.255.252
  !
  interface GigabitEthernet0/0/0/1
  ipv4 address 10.0.1.58 255.255.255.252
  !
  interface GigabitEthernet0/0/0/2
  ipv4 address 10.0.1.49 255.255.255.252
  !
  interface GigabitEthernet0/0/0/3
  ipv4 address 10.0.1.30 255.255.255.252
  !

router isis odl
is-type level-2-only
net 49.0001.1000.0000.0000.0006.00
log adjacency changes
address-family ipv4 unicast
metric-style wide
mpls traffic-eng level-2-only
mpls traffic-eng router-id Loopback0
redistribute connected
segment-routing mpls
!
interface Loopback0
address-family ipv4 unicast
prefix-sid index 6
!
!
interface GigabitEthernet0/0/0/0
point-to-point
address-family ipv4 unicast
!
!
interface GigabitEthernet0/0/0/1
point-to-point
address-family ipv4 unicast
!
!
interface GigabitEthernet0/0/0/2
point-to-point
address-family ipv4 unicast
!
!
interface GigabitEthernet0/0/0/3
point-to-point
address-family ipv4 unicast
!
!
!
mpls traffic-eng
pce
peer source ipv4 10.0.0.6
peer ipv4 172.16.100.201
!
segment-routing
logging events peer-status
stateful-client
instantiation
!
!
logging events all
auto-tunnel pcc
tunnel-id min 1 max 99
!
reoptimize timers delay installation 0
!
end
五、Pathman-SR配置

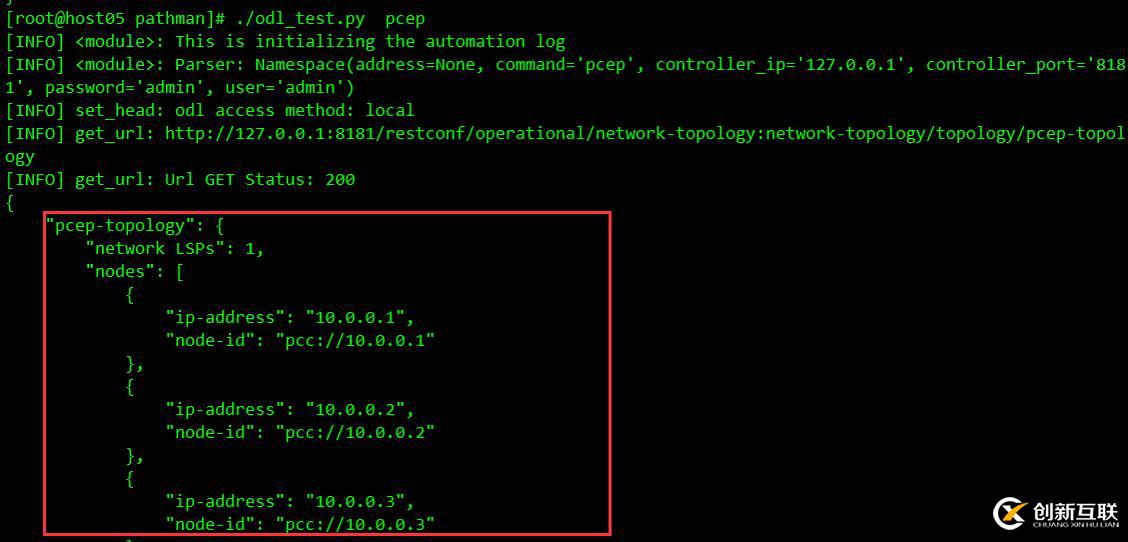

5.1 完成以上路由器配置后進入pathman-sr安裝目錄，使用./odl_test.py 去檢查配置是否正確，共三個檢查項，bgp netconf pcep，如下圖

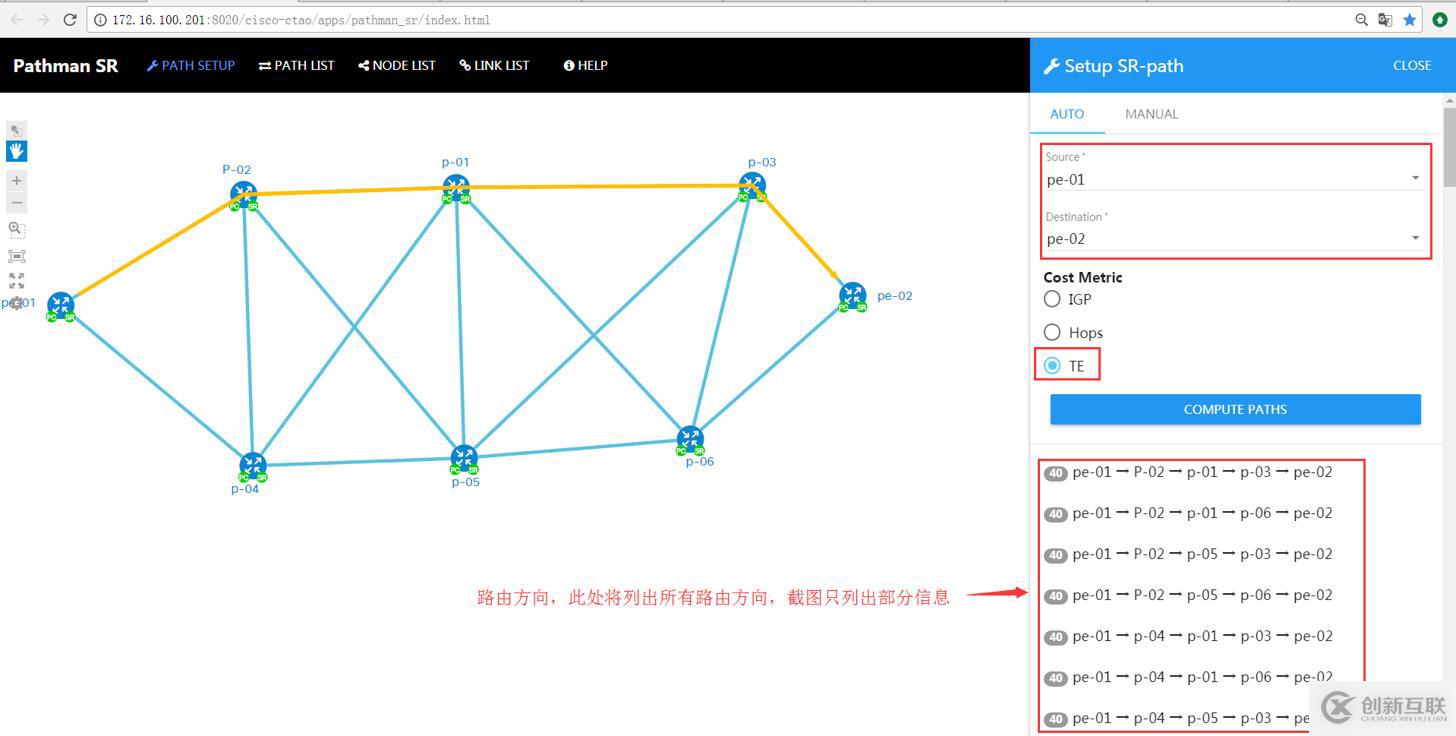

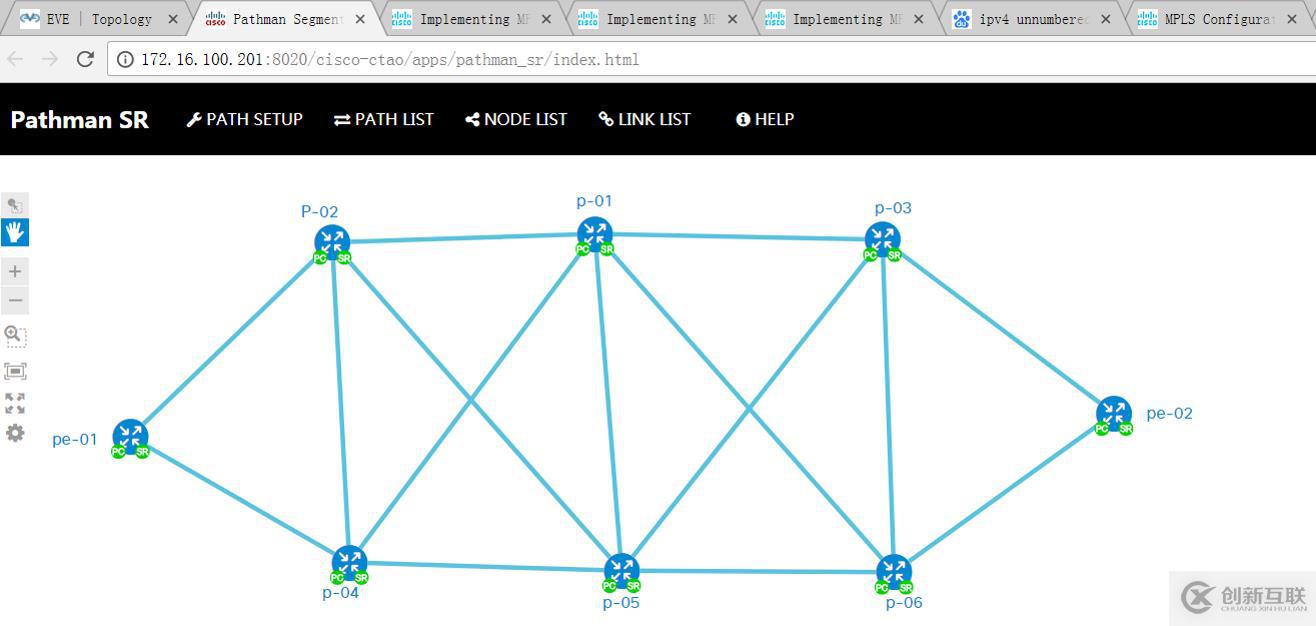

5.2 如檢查沒有問題，執行./rest_server_v6.py ，然后到瀏覽器上打開http://172.16.100.201:8020/cisco-ctao/apps/pathman_sr/index.html 即可看到拓?fù)鋱D，如下圖：

5.3 測試ODL控制路由，如pe01 --> pe-02

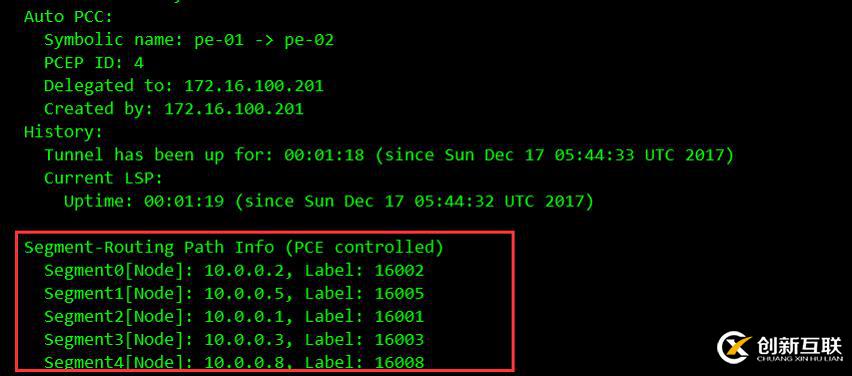

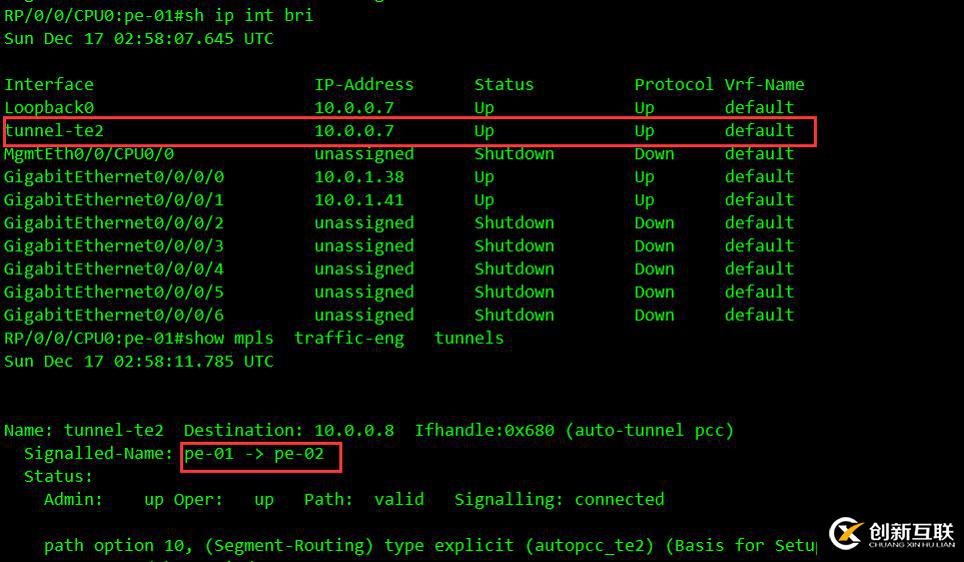

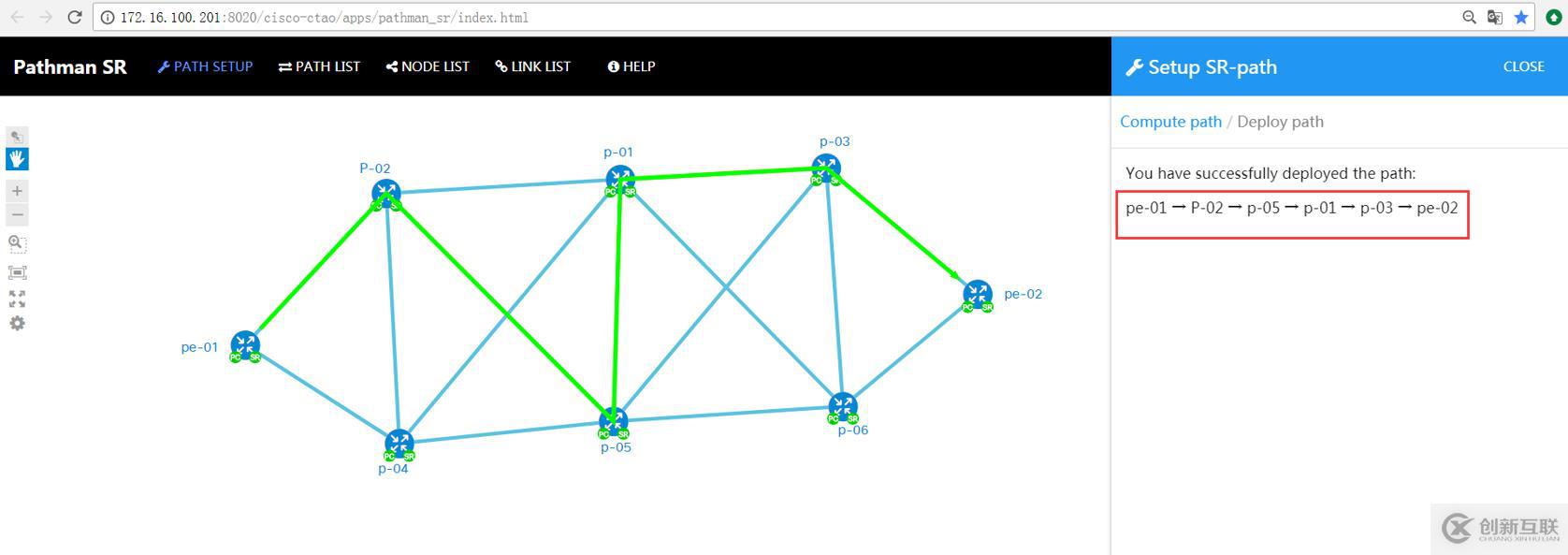

5.4 選把其中一條路由，并執行，效果如圖：
