基于iptable方式實現的k8s集群中cluster ip類型和node port類型service的負載均衡。本質上是當網絡數據包從pod的network namespace中通過linux veth pair設備進入到host宿主中的network namespace時，經過iptable一系列的NAT轉換，把service的cluster ip和端口DNAT成pod的ip和端口。同時leverage linux iptable的random模塊，實現了對pod的負載均衡，然后再交由host對目標pod的路由策略來實現將數據包發往pod。當然，這一切都是在linux內核空間實現的，和應用程序的用戶空間沒有關系。在這里我們主要介紹基于ipvs的cluster ip類型service的實現原理。

要實現基于ipvs的k8s網絡負載均衡需要如下：

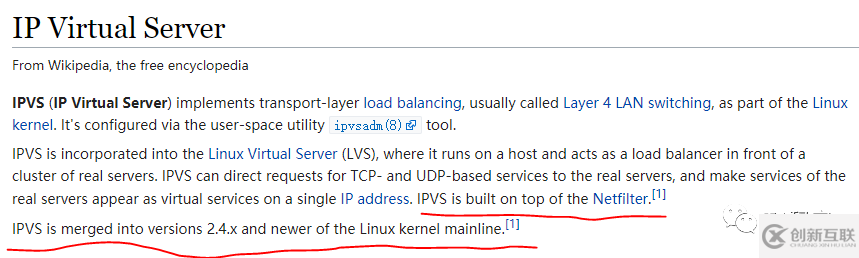

• Linux內核高于2.4.x，參考如下：

  https://en.wikipedia.org/wiki/IP_Virtual_Server



• 在kube-proxy網絡組件的啟動參數中加入--proxy-mode=ipvs，在以前文章中有所介紹

• 安裝ipvsadm工具，本質是ipvsadm是用戶空間的程序，用來操作和管理ipvs

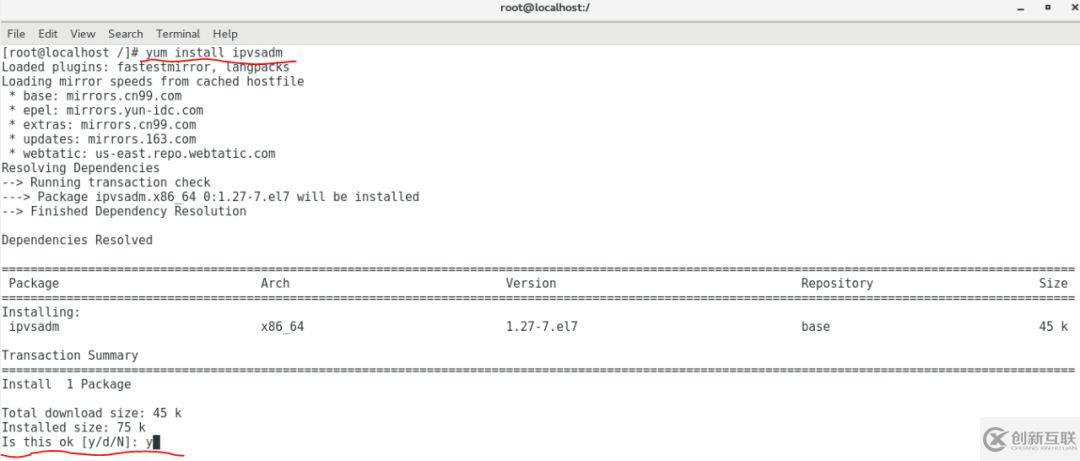

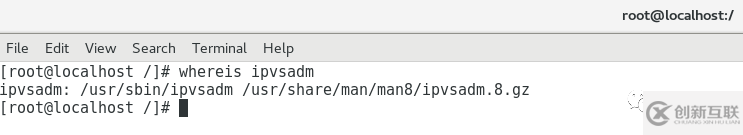

安裝ipvsadm工具：

yum install ipvsadmwhereis ipvsadm

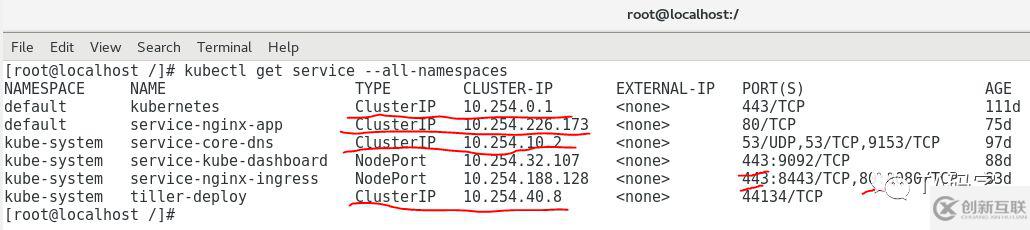

我們這里是介紹cluster ip類型的service，所以我們基于以前文章里安裝的應用，顯示k8s集群中的cluster ip：

kubectl get service --all-namespaces

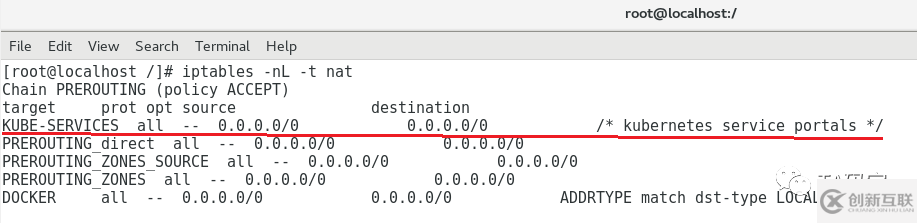

根據以前文章，數據包會從pod的network namespace通過linux veth pair設備進入host的network namespace。host開啟了路由轉發功能，數據先進入到了iptable的PREROUTING chain中，我們查看這個chain：

iptables -nL -t nat

據這個chain，數據包會進入到KUBE-SERVICES這個targe中。

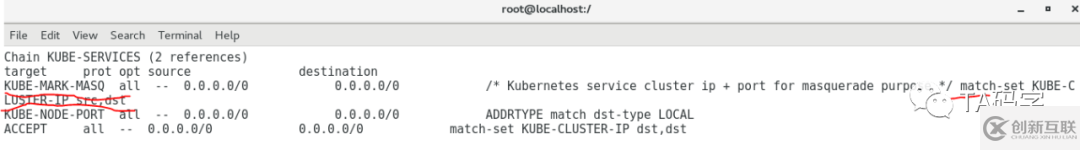

查看KUBE-SERVICES這個target：

iptables -nL -t nat

根據KUBE-SERVICES target，數據包匹配ipset KUBE-CLUSTER-IP。ipset是linux的內核數據結構，可以存儲一些ip和端口的信息，ipvs模式的集群通過在iptable中匹配ipset，這樣減少了iptable中的entry數量。在這里匹配了這個ipset之后進入了KUBE-MARK-MASQ這個target。

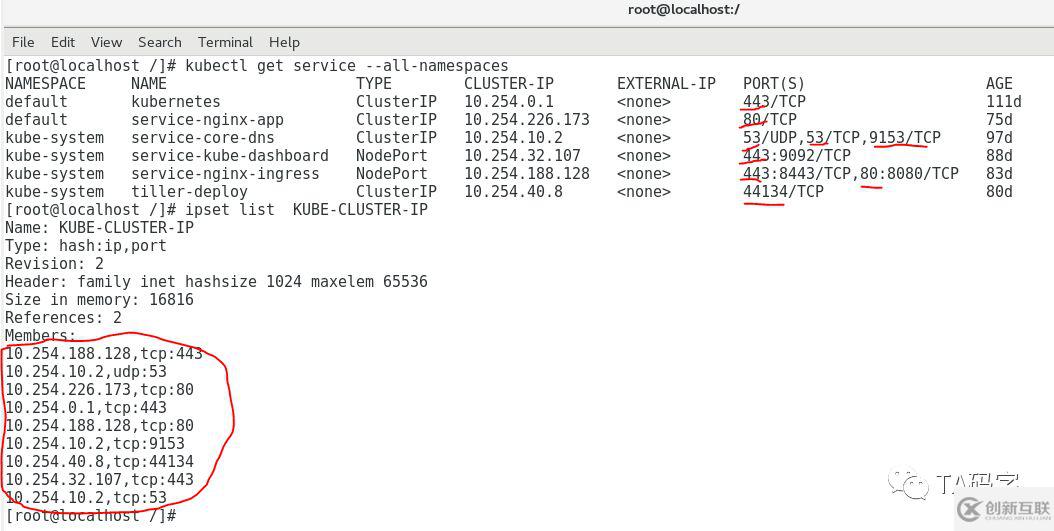

查看KUBE-CLUSTER-IP這個ipset：

ipset list KUBE-CLUSTER-IP

這里我們看到KUBE-CLUSTER-IP這個ipset里一共有9個entry，而且也匹配了集群中cluster ip類型service的ip和端口。

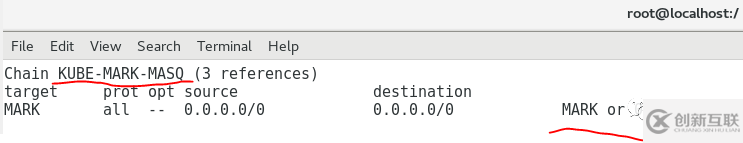

根據KUBE-SERVICES target，匹配KUBE-CLUSTER-IP這個ipset的items(也就是cluster ip類型的service)會進入到KUBE-MARK-MASQ這個target中，我們查看這個target：

我們觀察這個target是對所有的items做了mark標記。

經過了PREROUTING chain以及相關的target之后數據會來到INPUT chain，這是因為對于ipvs模式，會在host的network namespace里創建kube-ipvs0網絡設備，并且綁定了所有的cluster ip，這樣數據就可以進入到INPUT chain。

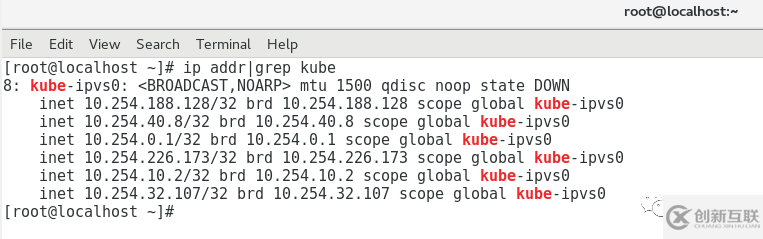

ip addr|grep kube

對于k8s集群的ipvs負載均衡來說，其核心工作就是在INPUT chain，采用NAT模式(http://www.linuxvirtualserver.org/VS-NAT.html，當然ipvs不僅僅只有NAT模式，還有更多模式，詳細的資料可以到LVS項目的官方網站參考www.linuxvirtualserver.org/Documents.html)，linux操作系統網絡內核會對目標ip來做轉DNAT換。這里我們以service service-nginx-app做為例子，它的cluster ip是10.254.226.173，我們查看ipvs如何做DNAT

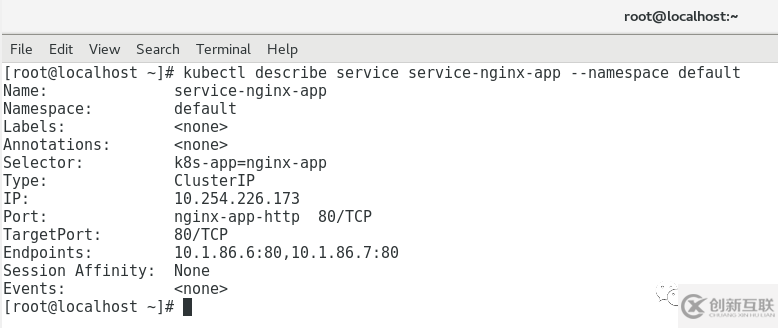

kubectl describe service service-nginx-app --namespace defaultipvsadm -L

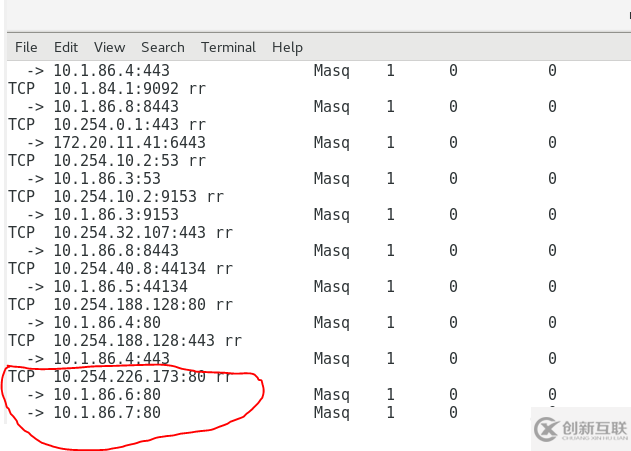

我們看到service service-nginx-app cluster ip為10.254.226.173:80，對應兩個endpoint為10.1.86.6:80和10.1.86.7:80。然后通過ipvsadm工具查看確實是ipvs將其映射成兩個endpoints，并且使用round robin的分配方式，分配權重為1和1，也就是均勻的實現負載均衡。

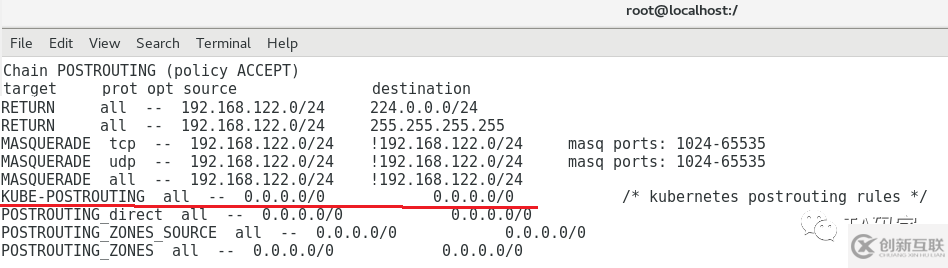

ipvs在INPUT chain完成上述DNAT操作，然后將數據送入POSTROUTING chain，我們查看這個chain。

iptables -nL -t nat

這里我們發現數據在POSTROUTING chain會進入KUBE-POSTROUTING這個target中。

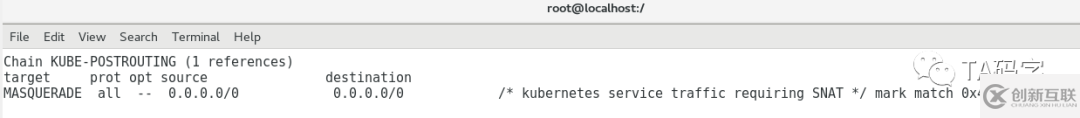

查看KUBE-POSTROUTING target：

iptables -nL -t nat

這里我們發現是對數據包做了MASQUERADE偽裝，并且匹配的就是在KUBE-MARK-MASQ target中做的標記，也就是用下一跳路由所使用網路設備的ip做了SNAT操作。所以到這里我們的數據包源ip為下一跳路由所使用網路設備的ip，目標ip為10.1.86.6或者10.1.86.7(RR 1:1的負載均衡方式)，然后根據host network namespace的路由表做下一跳路由選擇。

總結對于ipvs下的cluster ip的通訊方式為：

• 數據包從pod network namespace發出，進入host的network namespace，源ip為pod ip，源端口為隨機端口，目標ip為cluster ip，目標port為指定port。

• 數據包在host network namespace中進入PREROUTING chain。

• 在PREROUTING chain中經過匹配ipset KUBE-CLUSTER-IP做mask標記操作。

• 在host network namespace中創建網絡設備kube-ipvs0，并且綁定所有cluster ip，這樣從pod發出的數據包目標ip為cluster ip，有kube-ipvs0網絡設備對應，數據進入INPUT chain中。

• 數據在INPUT chain中被ipvs的內核規則修改(可由ipvsadm查看規則)，完成DNAT，然后將數據直接送入POSTROUTING chain。這時源ip為pod ip，源端口為隨機端口，目標ip為映射選擇的pod ip，目標port為映射選擇的port。

• 數據在POSTROUTING chain中，經過KUBE-POSTROUTING target完成MASQUERADE SNAT。這時源ip為下一跳路由所使用網路設備的ip，源端口為隨機端口，目標ip為映射選擇的pod ip，目標port為映射選擇的port。

• 數據包根據host network namespace的路由表做下一跳路由選擇。
