openstack版本	pike
控制節點主機	openstack-controller（ubuntu 16.04.5） 172.27.34.37
計算節點主機	openstack-computer（ubuntu 16.04.5） 172.27.34.38
鏡像	cirros-0.3.3-x86_64-disk.img
宿主機環境	esxi 6.5.0

ubuntu安裝詳見：Ubuntu16.04.5以lvm方式安裝全記錄

openstack安裝詳見：OpenStack實踐(一):Ubuntu16.04下DevStack方式搭建p版OpenStack

flat網絡

flat網絡是無vlan tagging的網絡。flat網絡中的instance能與位于同一網絡的instance通信，并且可以跨多個節點。

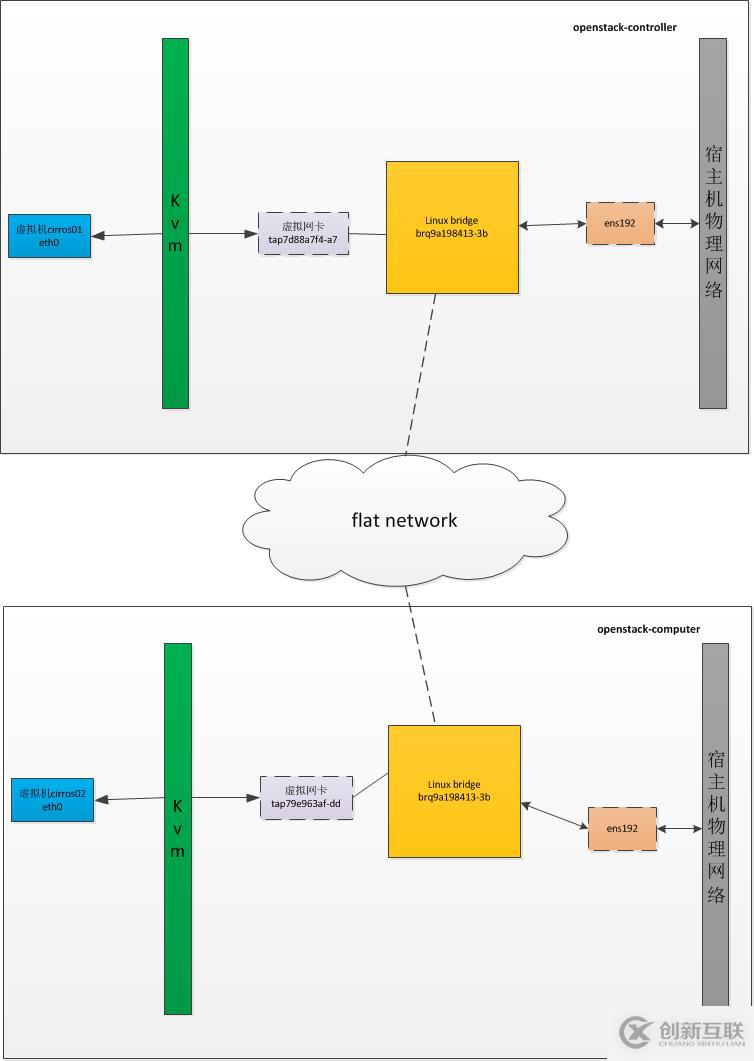

目標:cirros01和cirros02互通。網絡拓?fù)淙缦拢?/p>

一、制作鏡像

上傳介質cirros-0.3.3-x86_64-disk.img至/tmp目錄，鏡像下載地址：http://download.cirros-cloud.net/

制作鏡像：

root@openstack-controller:~#?su?-?stackstack@openstack-controller:~$?source?devstack/openrc?admin?admin stack@openstack-controller:~$?glance?image-create?--name?cirros-cli?--file?/tmp/cirros-0.3.3-x86_64-disk.img?--disk-format?qcow2?--container-format?bare?--progress

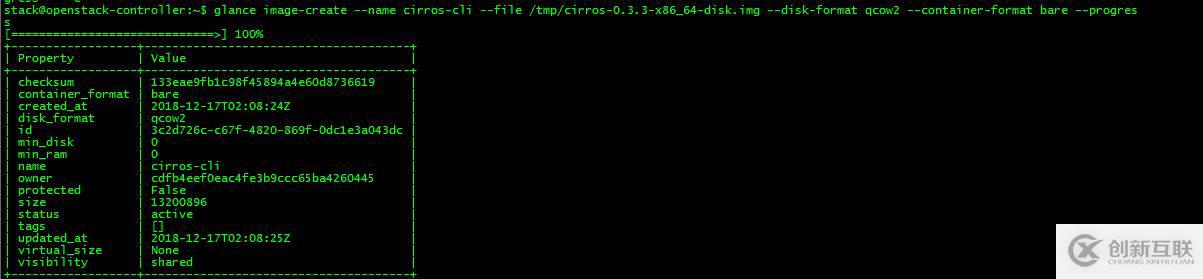

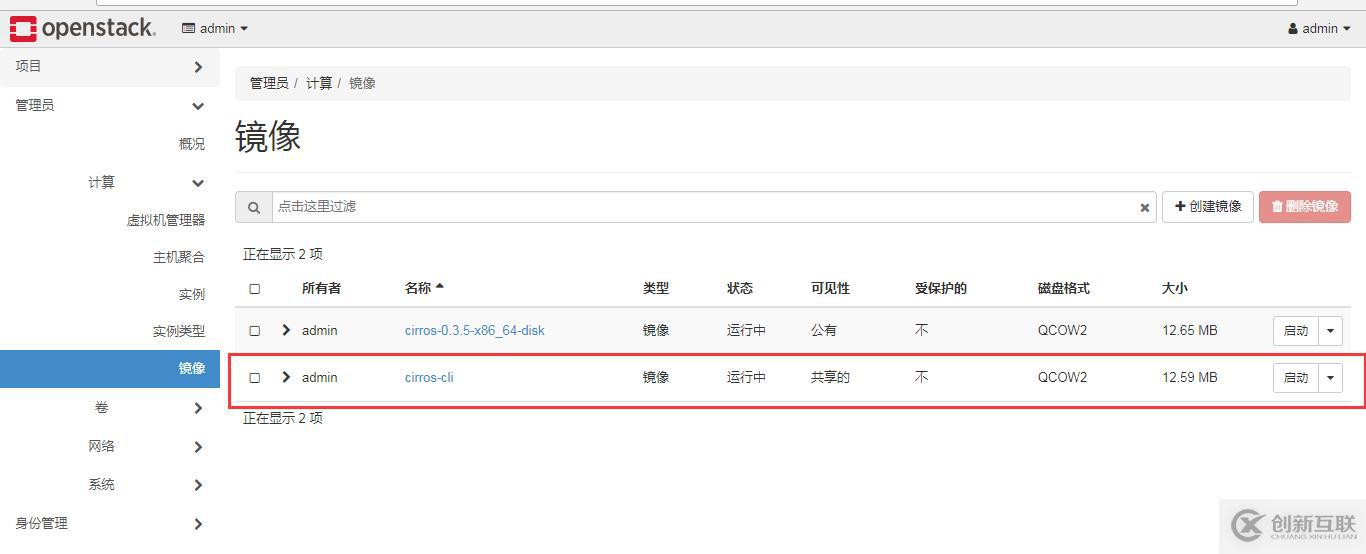

查看新建的image：

二、在ML2中配置flat network
1.Neutron默認使用ML2作為core plugin,控制節點和計算節點分別編輯ML2的配置文件/etc/neutron/plugins/ml2/ml2_conf.ini

tenant_network_types?=?flat mechanism_drivers?=?linuxbridge type_drivers?=?local,flat,vlan,gre,vxlan,geneve flat_networks?=?default physical_interface_mappings?=?default:ens192

如果要配置兩個flat network，可以做如下設置

flat_networks?=?default,flat02 physical_interface_mappings?=?default:ens192,flat02:ens224

2.重啟neutron服務

stack@openstack-controller:~$?sudo?systemctl?restart?devstack@q*

三、創建flat network

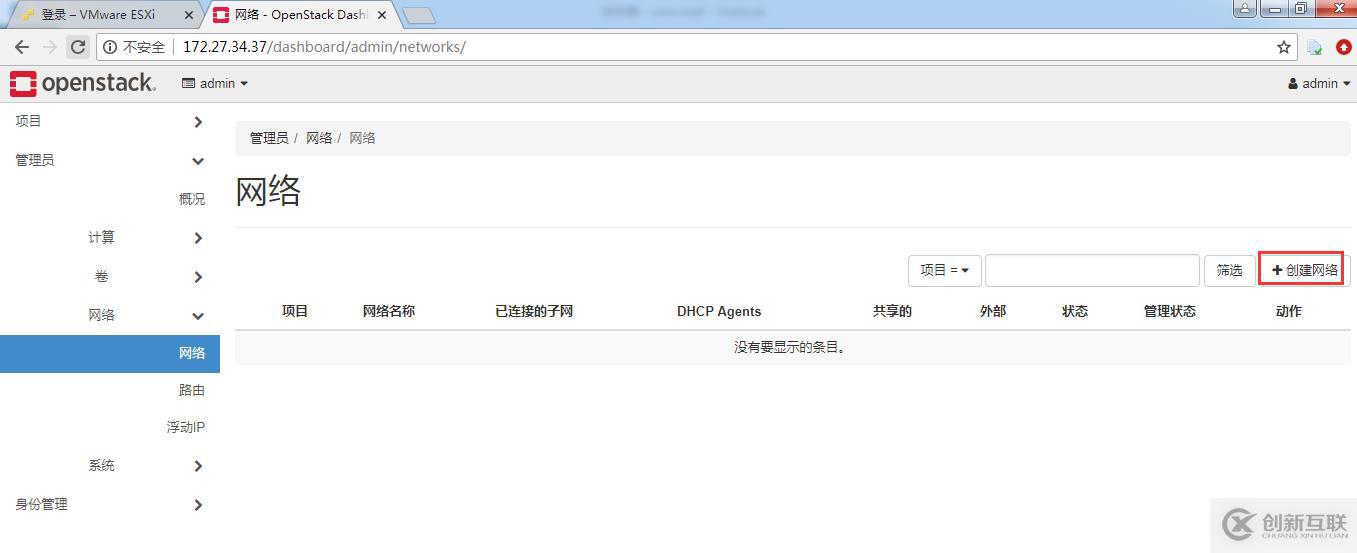

創建flat-network01

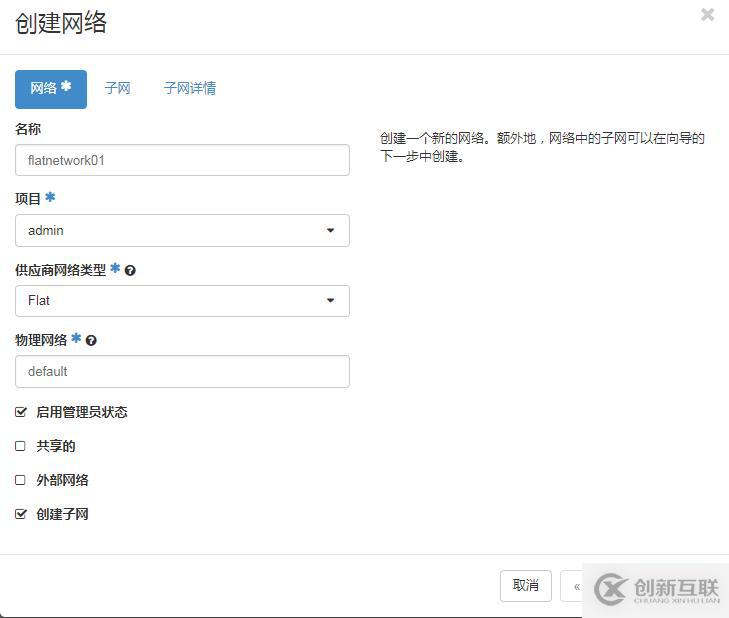

創建flatnetwork01

物理網絡為default，與ml2_conf.ini中的參數flat_networks保持一致。

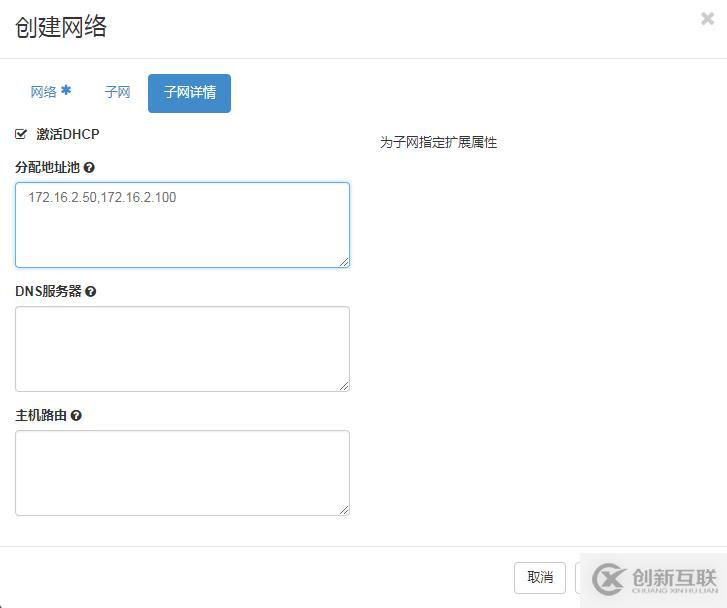

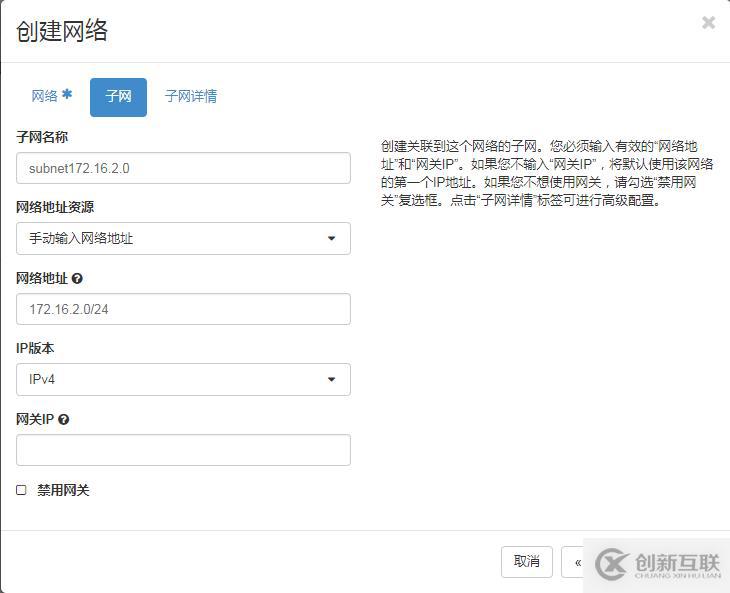

子網為172.16.2.0/24,地址段為172.16.2.50~172.16.2.100

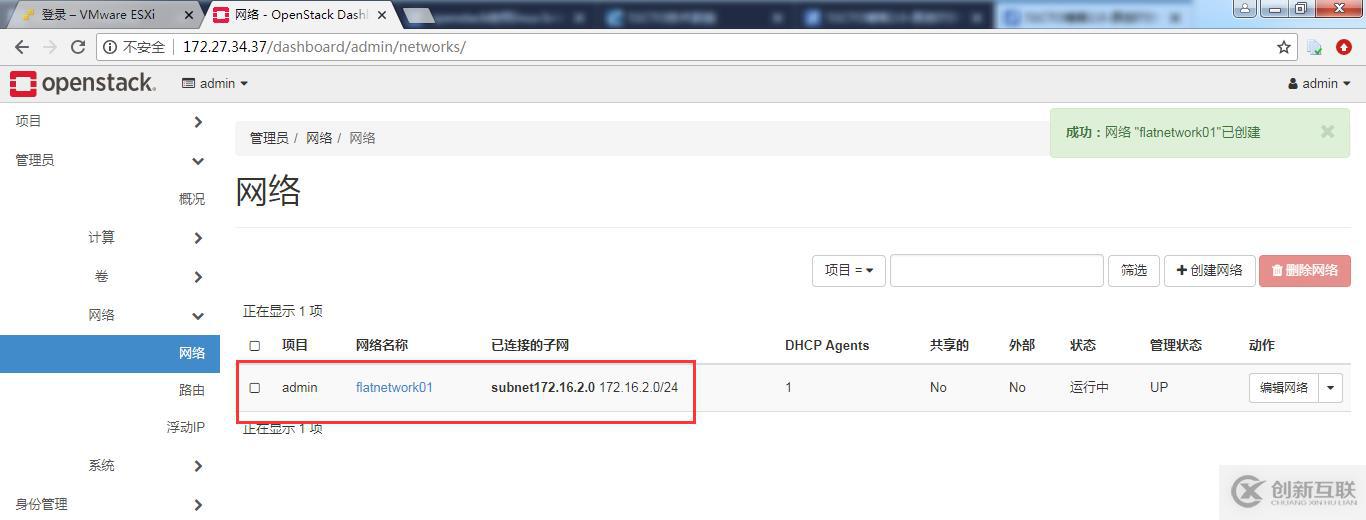

創建完成

四、創建instance

1.查看實例類型

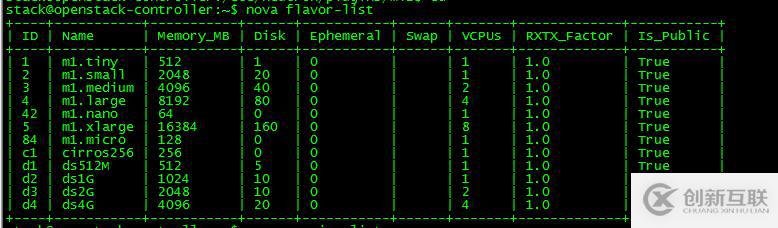

stack@openstack-controller:~$?nova?flavor-list

本文選擇m1.tiny

2.查看主機名和zone

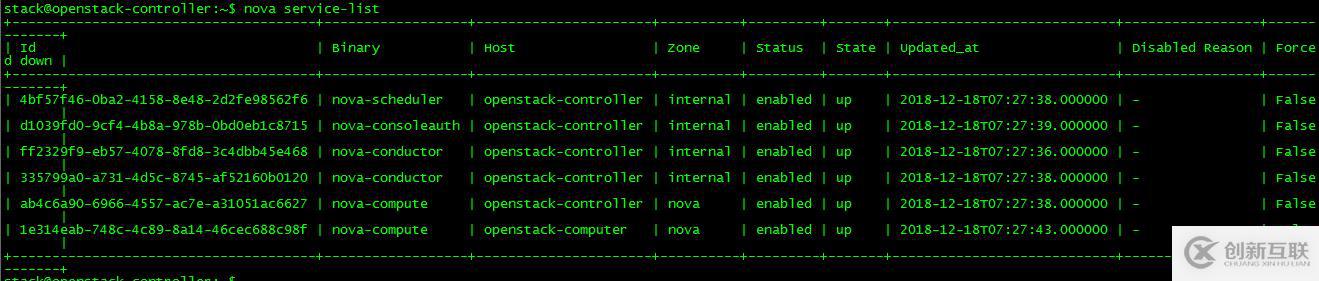

stack@openstack-controller:~$?nova?service-list

3.新建cirros01

啟動cirros01，節點為openstack-controller，網絡為flatnetwork01

stack@openstack-controller:~$?nova?boot?--flavor?m1.tiny?--image?cirros-cli??--availability-zone?nova:openstack-controller?--nic?net-name=flatnetwork01?cirros01

4.新建cirros02

啟動cirros02，節點為openstack-computer，網絡為flatnetwork01

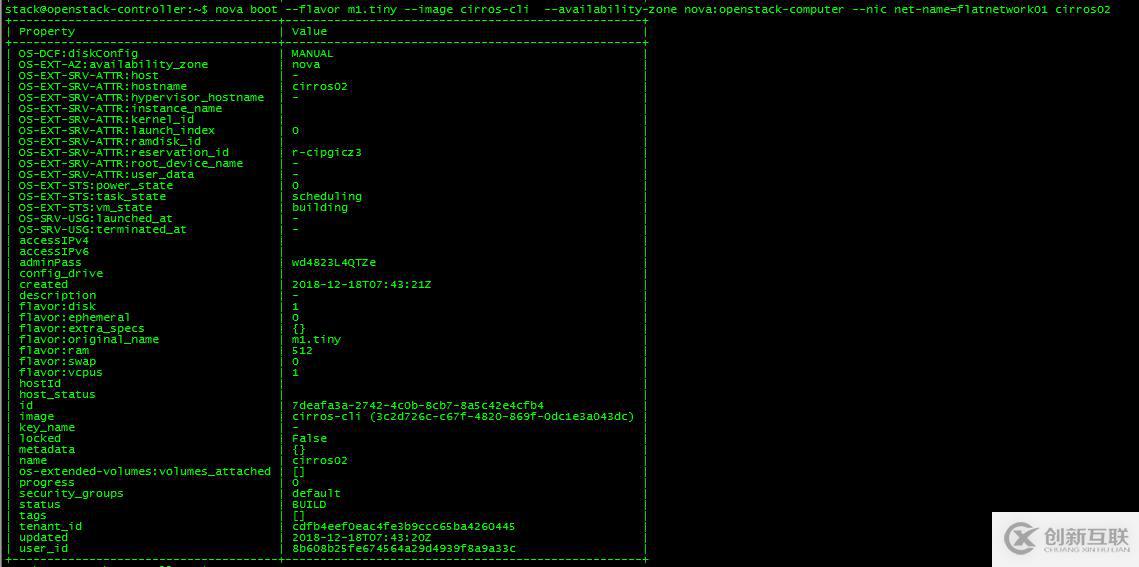

stack@openstack-controller:~$?nova?boot?--flavor?m1.tiny?--image?cirros-cli??--availability-zone?nova:openstack-computer?--nic?net-name=flatnetwork01?cirros02

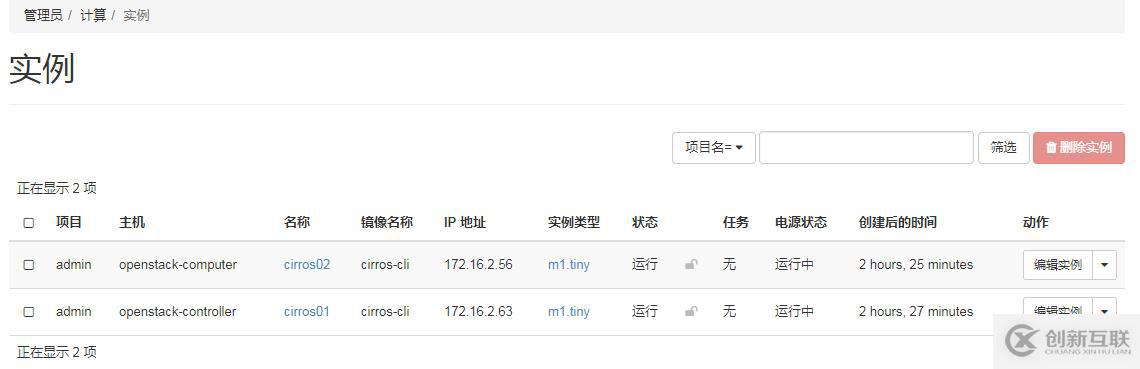

5.控制臺查看新建實例

6.查看虛擬網卡

控制節點：

root@openstack-controller:~#?brctl?show

計算節點：

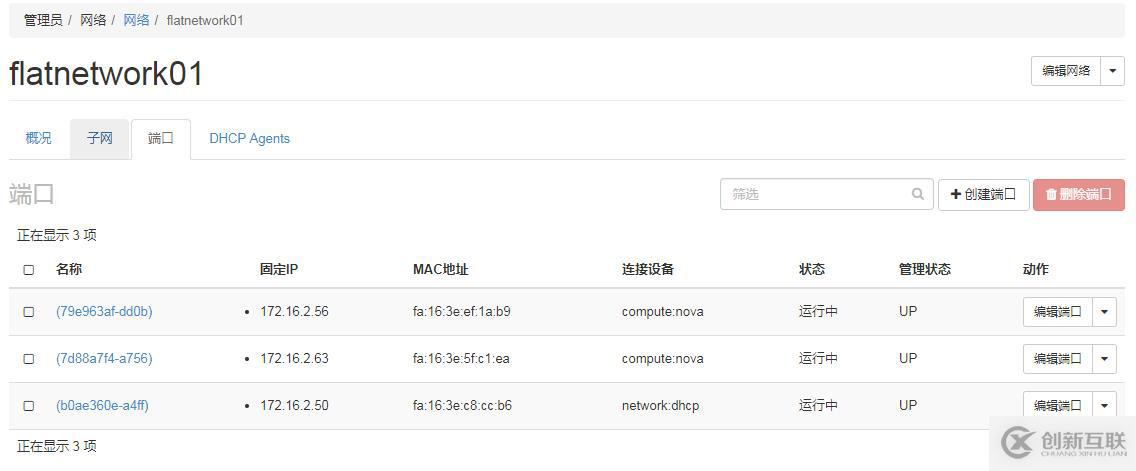

控制面板查看端口信息

可以看到Linux bridge01 brq9a198413-3b包含的虛擬網卡為cirros01的tap7d88a7f4-a7和cirros02的tap79e963af-dd。

五、測試

分別登陸cirros01、cirros02互ping

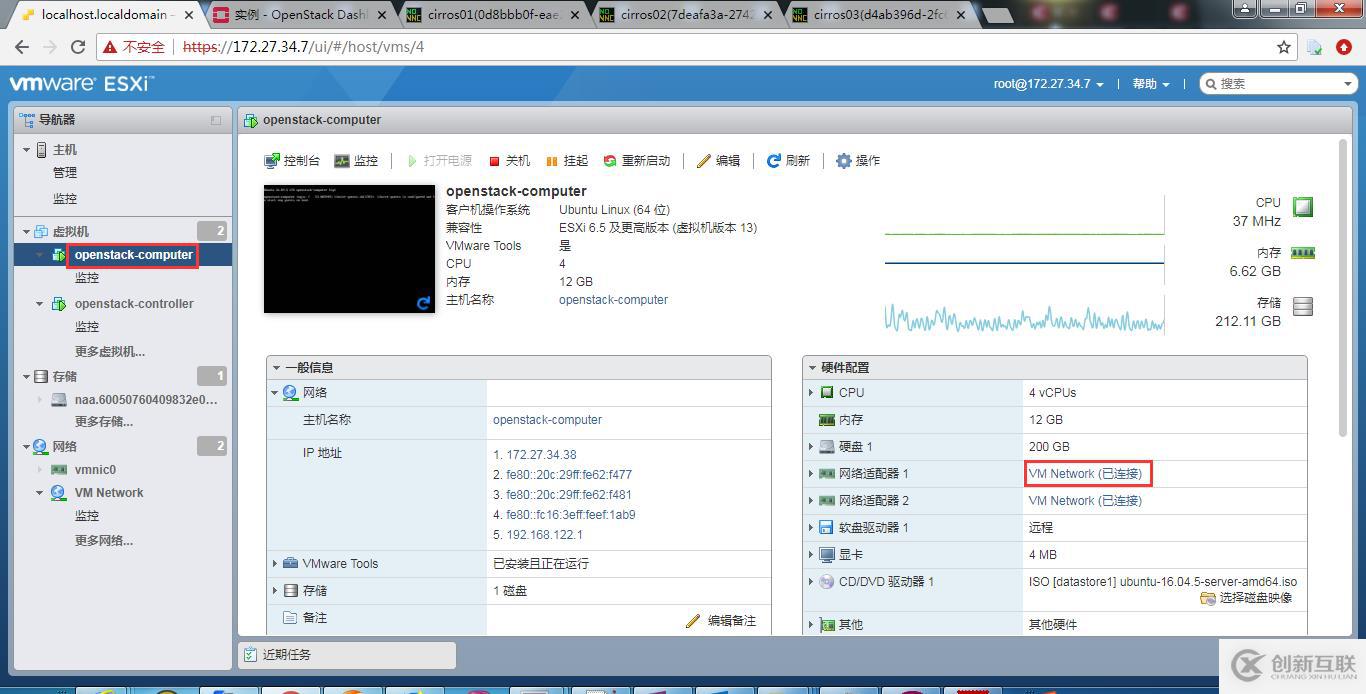

1.開啟宿主機網卡混雜模式

由于是在esxi虛擬機上做的測試，網卡需開啟混雜模式

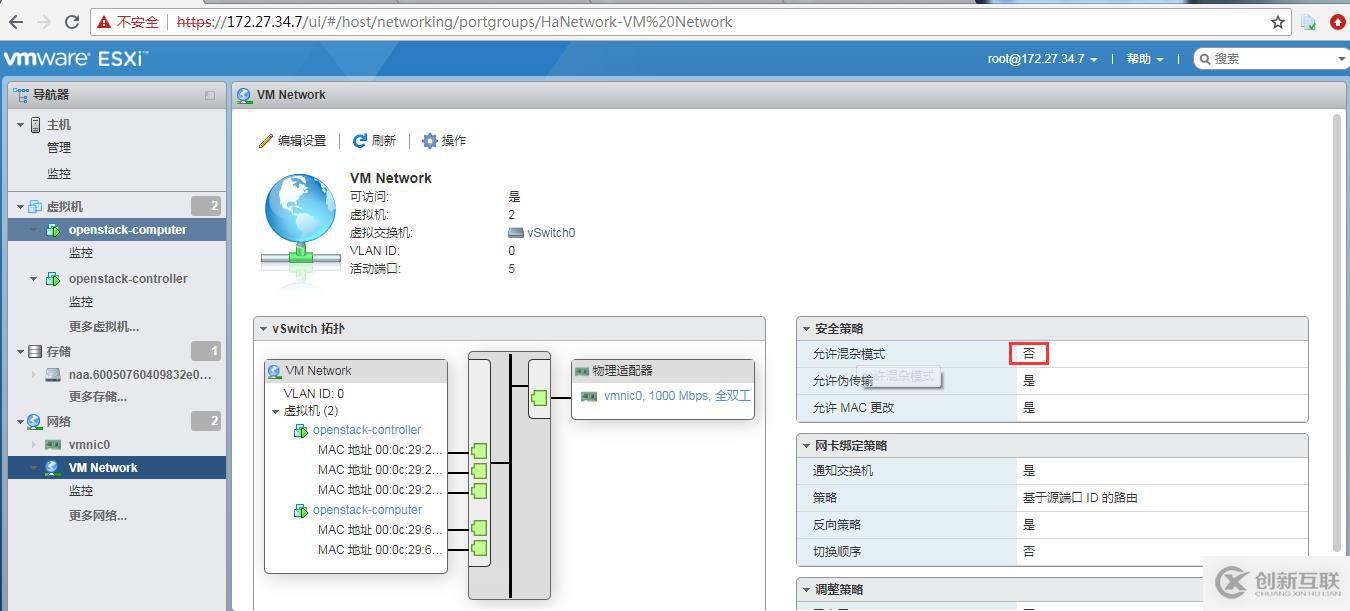

默認不支持混雜模式

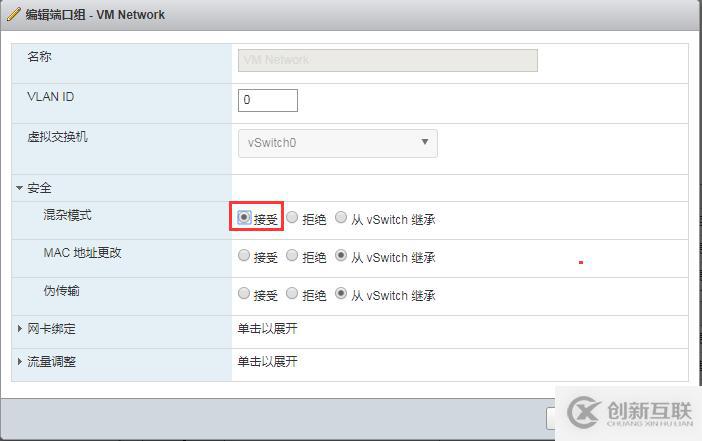

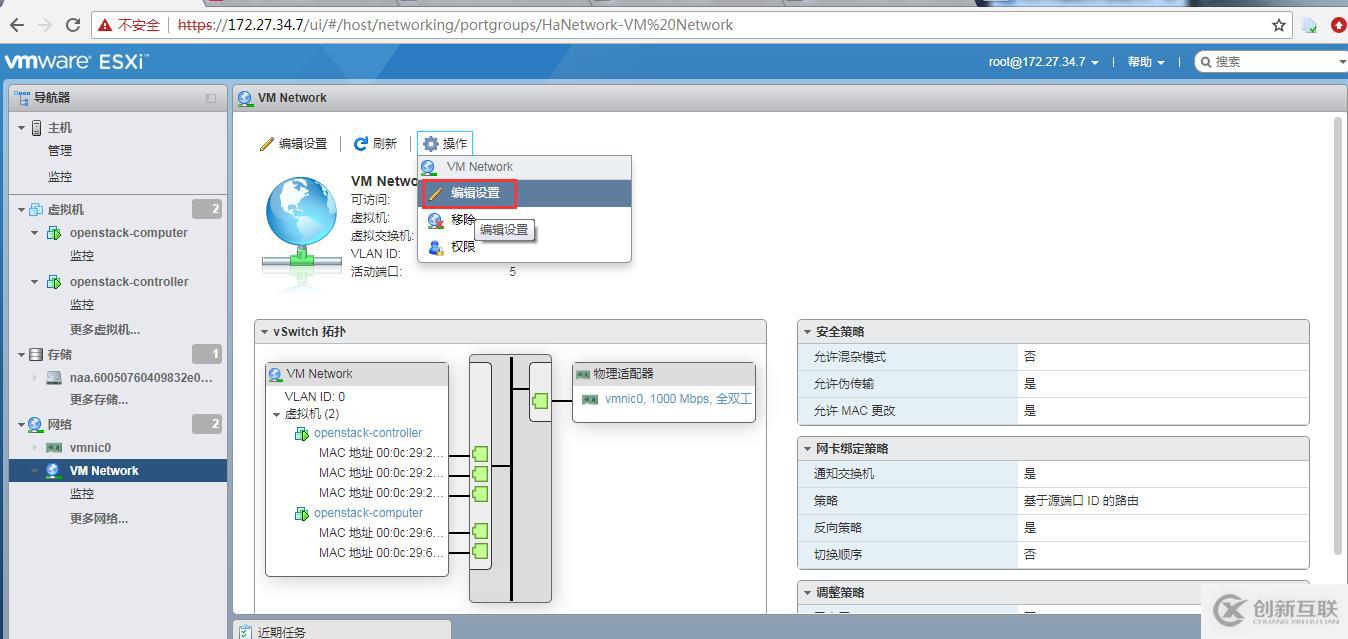

編輯網卡信息

開啟混著模式

2.cirros01

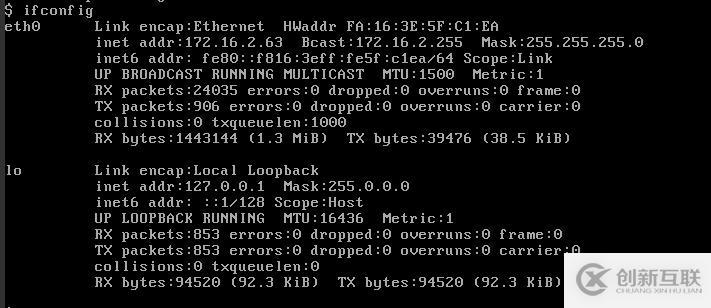

獲取的ip為172.16.2.63

ping cirros02通的。

3.cirros02

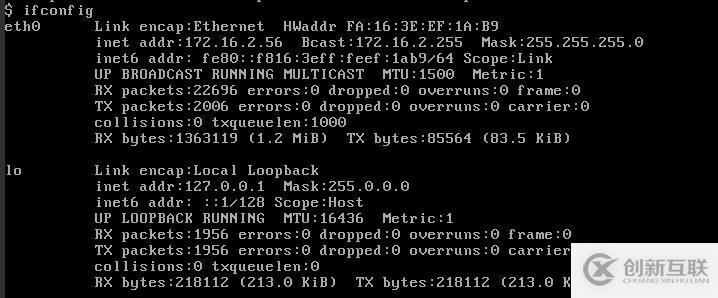

獲取的ip為172.16.2.56

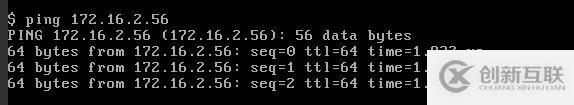

ping cirros01通的。

另外，由于虛擬機網卡開啟了混雜模式，當新建同一網段的flat網絡flatnetwork02并和flatnetwork01同一網段時，即都是172.16.2.0/24，則flatnetwork01和flatnetwork02下的vm能互通，若flatnetwork02的subnet與flatnetwork01不同，比如為172.16.3.0/24，則兩個網絡下的vm實例不同。

測試結果符合預期。
