群集的概述

1.群集的類型
（1）負載均衡群集（簡稱LB）：以提高應用系統的響應能力盡可能處理更多的訪問請求，減少延遲為目標，獲得高并發，高負載的整體性能。例如"DNS輪詢"“應用層交換”“反向代理”等都都可作負載均衡群集。
（2）高可用群集（簡稱HA）：以提高應用系統的可靠性，盡可能的減少中斷時間為目標，確保服務的連續性，達到高可用的容錯效果。例如“故障切換”“雙機熱備”“多機熱備”等都屬于高可用群集。
（3）高性能運算群集（HPC）：以提高應用系統的CPU運算速度，擴展硬件資源和分析能力為目標，獲得相當于大型，超級計算機的高性能（HPC）能力。例如：“云計算”“網格計算”，也可視為高性能運算的一種。

網站建設哪家好，找創新互聯建站！專注于網頁設計、網站建設、微信開發、小程序定制開發、集團企業網站建設等服務項目。為回饋新老客戶創新互聯還提供了漳州免費建站歡迎大家使用！

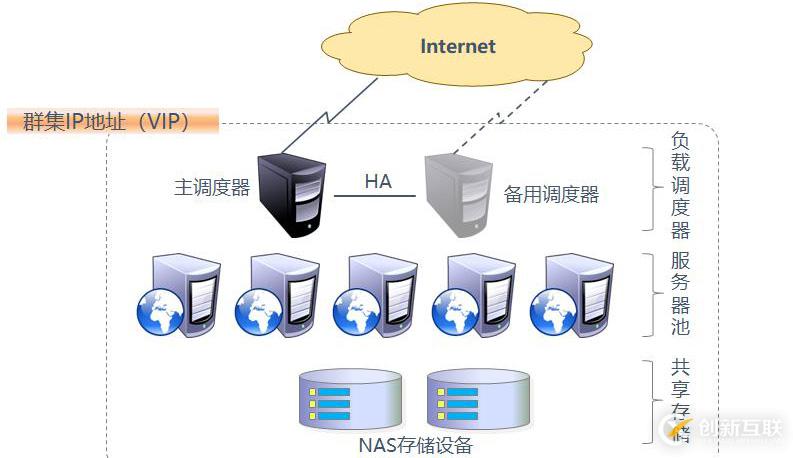

                         負載均衡的分層結構

• 第一層：負載調度器，這是訪問整個群集系統的唯一入口，對外使用所有服務器共有的VIP（虛擬IP）地址，也稱為群集IP。通常會配置主、備兩臺調度器實現熱備份。確保高可用性。
• 第二層：服務器池，群集所提供的應用服務（如HTTP、FTP）由服務器池承擔，其中每個節點具有獨立的RIP（真實IP）地址，只處理調度器分發過來的客戶機請求，當某個節點暫時失效，負載調度器的容錯機制會將其隔離，等待錯誤排除后在將其重新納入服務器池。

• 第三層：共享存儲，為服務器池中的所有節點提供穩定、一致的文件存取服務，確保整個群集的統一性。在Linux/UNIX環境中，共享存儲可以使用NAS設備，或者提供NFS（網絡文件系統）共享服務的專用服務器。

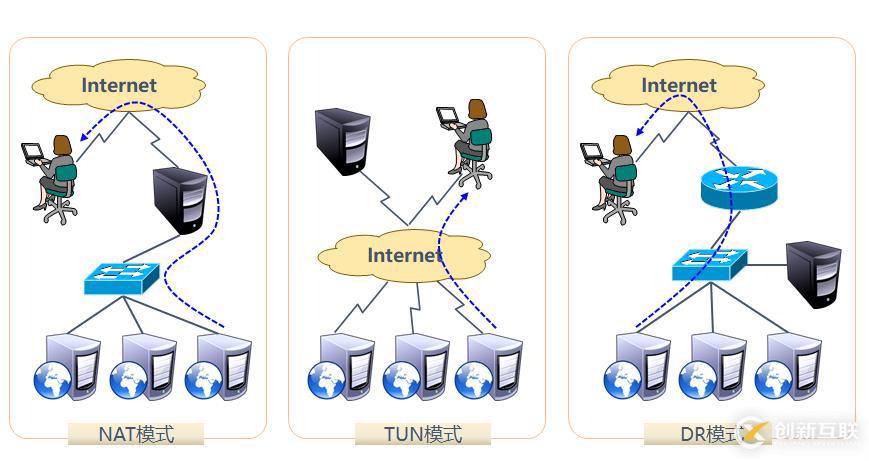

      負載均衡的工作模式



• NAT模式：類似于防火墻的私有網絡結構，負載調度器作為所有服務器節點的網關，即作為客戶機的訪問入口，也是各節點回應客戶機的訪問出口。服務器節點使用私有IP地址，與負載調度器位于同一個物理網絡，安全性要優于其他兩種方式，但負載調度器的壓力較大。

• TUN模式：采用開放式的網絡結構，負載調度器僅作為客戶機的訪問入口，各節點通過各自的Internet連接直接回應客戶機，而不再經過負載調度器，服務器節點分散在互聯網中的不同位置，具有獨立的公網IP地址，通過專用IP隧道與負載調度器相互通信。

• DR模式：采用半開放的網絡結構，與TUN模式的結構類似，但各節點不是分散在各地的，而是與調度器位于同一個物理網絡，負載調度器與各節點服務器通過本地網絡連接，不需要建立專用的IP隧道。

• LVS是針對Linux內核開發的一個負載均衡項目，官網是：http://www.linuxvirtualserver.org/ 可以進入官網查閱相關的技術文檔。LVS現在已經成為L(zhǎng)inux內核的一部分，默認編譯為ip_vs模塊，必要時能夠自動調用。

                    LVS的負載調度算法

• 輪詢：將收到的訪問請求按照順序輪流分配給群集中的各節點（真實服務器），均等地對待每臺服務器，而不管服務器實際的連接數和系統負載。

• 加權輪詢：根據真實服務器的處理能力輪流分配收到的訪問請求，調度器可以自動查詢個節點的負載情況，并動態調整其權重。這樣可以保證處理能力強的服務器承擔更多的訪問流量。

• 最少連接：根據真實服務器已建立的連接數進行分配，將受到的訪問請求優先分配給連接數最少的節點，如果所有的服務器節點性能相近，采用這種方式可以更好地均衡負載。

• 加權最少連接：在服務器節點的性能差異較大的情況下，可以為真實服務器自動調整權重，權重較高的節點將承擔更大比例的活動連接負載。

                                                  LVS相關的基礎命令

  .
  默認ip_vs模塊沒有加載，可以執行如下命令加載ip_vs模塊：

[root@localhost ~]# modprobe ip_vs                 #加載ip_vs模塊
[root@localhost ~]# lsmod | grep ip_vs             #查看ip_vs模塊是否已加載
ip_vs                 141432  0
nf_conntrack          133053  8 ip_vs,nf_nat,nf_nat_ipv4,......
libcrc32c              12644  4 xfs,ip_vs,nf_nat,nf_conntrack
[root@localhost ~]# modprobe -r ip_vs             #移除ip_vs模塊
[root@localhost ~]# lsmod | grep ip_vs
[root@localhost ~]# modprobe ip_vs
[root@localhost ~]# cat /proc/net/ip_vs            #查看ip_vs版本信息
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port Forward Weight ActiveConn InActConn

6、使用ipvsadm管理工具
.
ipvsadm是在負載調度器上使用的LVS群集管理工具，通過調用ip_vs模塊來添加、刪除服務器節點，以及查看群集的運行狀態。
.

[root@localhost ~]# yum -y install ipvsadm               #安裝ipvsadm工具
[root@localhost ~]# ipvsadm -v                                 #查看ipvsadm版本
ipvsadm v1.27 2008/5/15 (compiled with popt and IPVS v1.2.1)

1）使用ipvsadm工具創建虛擬服務器：
.
若群集的VIP地址為200.0.0.1，針對TCP 80端口提供負載分流服務，使用的調度算法為輪詢，則對應的命令如下，對于負載均衡調度器來說，VIP必須是本機實際已啟用的IP地址：
.

[root@localhost ~]# ipvsadm -A -t 200.0.0.1:80 -s rr

<!--以上命令中，選項-A表示添加虛擬服務器，-t用來指定虛擬VIP地址和TCP端口，
-s用來指定負載調度算法——輪詢、加權輪詢、最少連接、
加權最少連接。
若希望使用保持連接，還需要添加“-p 60”選項，其中60為保持時間（單位為s）-->

2)添加服務器節點：

為虛擬服務器200.0.0.1添加四個服務器節點，IP地址依次為192.168.1.2~5，命令如下：

[root@localhost ~]# ipvsadm -a -t 200.0.0.1:80 -r 192.168.1.2:80 -m -w 1
[root@localhost ~]# ipvsadm -a -t 200.0.0.1:80 -r 192.168.1.3:80 -m -w 1
[root@localhost ~]# ipvsadm -a -t 200.0.0.1:80 -r 192.168.1.4:80 -m -w 1
[root@localhost ~]# ipvsadm -a -t 200.0.0.1:80 -r 192.168.1.5:80 -m -w 1
<!--以上命令中，選項-a表示添加真實服務器，-t用來指定VIP地址及TCP端口，
-r用來指定RIP（真實IP）地址及TCP端口，-m表示使用NAT群集模式
（-g DR模式和-i TUN模式），-w用來設置權重（權重為0時表示暫停節點）。-->

[root@localhost ~]# ipvsadm -ln                #查看節點狀態
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  200.0.0.1:80 rr
  -> 192.168.1.2:80               Masq    1      0          0
  -> 192.168.1.3:80               Masq    1      0          0
  -> 192.168.1.4:80               Masq    1      0          0
  -> 192.168.1.5:80               Masq    1      0          0
<!--上述輸出結果中，forward列下的Masq對應masquerade（地址偽裝），
表示采用的群集模式為NAT，如果是Route，則表示采用的群集模式為DR。-->

3）刪除服務器節點：

需要從服務器池中刪除某一個節點時，使用選項-d。執行刪除操作必須指定目標對象，包括節點地址，虛擬IP地址，例如，如下操作將會刪除LVS群集200.0.0.1中的節點192.168.1.5。

[root@localhost ~]# ipvsadm -d -r 192.168.1.5:80 -t 200.0.0.1:80

需要?jiǎng)h除整個虛擬服務器時，使用選項-D并指定虛擬IP即可，不需指定節點。例如執行“ipvsadm -D -t 200.0.0.1:80”，則刪除此虛擬服務器。

4）保存負載分配策略：

使用導出/導入工具ipvsadm-save/ipvsadm-restore可以保存、恢復LVS策略（服務器重啟后策略需要重新導入）。

[root@localhost ~]# hostname lvs         #更改主機名
<!--若主機名為默認的localhost，在導出策略時，VIP地址將會自動轉為127.0.0.1，
若是這樣，再次導入后，將會導致負載服務器無法正常工作。-->
[root@localhost ~]# bash                 #使更改的主機名馬上生效
[root@lvs ~]# ipvsadm-save > /etc/sysconfig/ipvsadm.bak                 #保存策略
[root@lvs ~]# cat /etc/sysconfig/ipvsadm.bak                          #確認保存結果
-A -t 200.0.0.1:http -s rr
-a -t 200.0.0.1:http -r 192.168.1.2:http -m -w 1
-a -t 200.0.0.1:http -r 192.168.1.3:http -m -w 1
-a -t 200.0.0.1:http -r 192.168.1.4:http -m -w 1
[root@localhost ~]# ipvsadm -C                  #清除當前策略
[root@localhost ~]# ipvsadm -ln                  #確認當前群集策略已被清除
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
[root@localhost ~]# ipvsadm-restore < /etc/sysconfig/ipvsadm.bak     #導入剛才備份的策略
[root@localhost ~]# ipvsadm -ln              #查看群集策略是否導入成功
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  200.0.0.1:80 rr
  -> 192.168.1.2:80               Masq    1      0          0
  -> 192.168.1.3:80               Masq    1      0          0
  -> 192.168.1.4:80               Masq    1      0          0

7、搭建NFS共享存儲服務器

NFS是一種基于TCP/IP傳輸?shù)木W(wǎng)絡文件系統協議，通過使用NFS協議，客戶機可以像訪問本地目錄一樣訪問遠程服務器中的資源，對于大多數負載均衡群集來說，使用NFS協議來共享數據存儲是比較常見的做法，NFS也是NAS存儲設備必然支持的一種協議。

使用NFS發布共享資源：

1）安裝相關軟件包：

[root@localhost ~]# yum -y install nfs-utils rpcbind                 #安裝所需軟件包
[root@localhost ~]# systemctl enable nfs                               #設置NFS開機自啟
[root@localhost ~]# systemctl enable rpcbind                       #設置rpcbind開機自啟

2）設置共享目錄：

[root@localhost ~]# mkdir -p /opt/wwwroot                           #創建需要共享的目錄
[root@localhost ~]# vim /etc/exports                         #編輯NFS的配置文件，默認為空

/opt/wwwroot  192.168.1.0/24(rw,sync,no_root_squash)

<!--上述配置中“192.168.1.0/24”表示允許訪問的客戶機地址，
可以是主機名、IP地址、網段地址、允許使用*、？通配符；
權限選項中的rw表示允許讀寫（ro為只讀），
sync表示同步寫入，因?yàn)樵诳蛻魴C(jī)掛載該共享目錄后，若向該目錄中寫入什么東西的話，
會先保存在自己的緩存中，而不會寫入到共享目錄中，加上sync則不會存在自己的緩存，
直接保存到共享目錄中；
no_root_squash表示當前客戶機以root身份訪問時賦予本地root權限
（默認是root_squash，將作為nfsnobody用戶對待），若不加no_root_squash，
可能會導致被降權，而無法進行讀寫（wr）-->

當需要將同一個目錄共享給不同的客戶機，且分配不同權限時，只要用空格分隔指定多個“客戶機（權限選項）”即可。如下：

[root@localhost ~]# vim /etc/exports
/var/ftp/pub  192.168.2.1(ro,sync) 192.168.2.3(rw,sync)

3）重載NFS服務程序：
.

[root@localhost ~]# systemctl restart rpcbind
[root@localhost ~]# systemctl restart nfs
[root@localhost ~]# netstat -anpt | grep rpc
tcp        0      0 0.0.0.0:43759         0.0.0.0:*      LISTEN      76336/rpc.statd
tcp        0      0 0.0.0.0:111           0.0.0.0:*       LISTEN      76307/rpcbind
tcp        0      0 0.0.0.0:20048       0.0.0.0:*     LISTEN      76350/rpc.mountd
tcp6       0      0 :::111                  :::*          LISTEN      76307/rpcbind
tcp6       0      0 :::20048                :::*         LISTEN      76350/rpc.mountd
tcp6       0      0 :::38355                :::*         LISTEN      76336/rpc.statd
[root@localhost ~]# showmount -e                      #查看本機發布的NFS共享目錄
Export list for localhost.localdomain:
/opt/wwwroot 192.168.1.0/24
/var/ftp/pub 192.168.2.3,192.168.2.1

4）在客戶端訪問NFS共享資源：

NFS協議的目標是提供一種網絡文件系統，因此對NFS共享的訪問也使用mount命令進行掛載，對應的文件系統類型為nfs，既可以手動掛載，也可以加入fstab配置文件來實現開機自動掛載，考慮到群集系統中的網絡穩定性，NFS服務器與客戶機之間最好使用專有網絡進行連接。
.
1.安裝rpcbind軟件包，并啟動rpcbind服務，為了使用showmount查詢工具，所以將nfs-utils也一起裝上：

[root@localhost ~]# yum -y install nfs-utils rpcbind
[root@localhost ~]# systemctl enable rpcbind
[root@localhost ~]# systemctl start rpcbind

2.查詢NFS服務器端共享了哪些目錄：

[root@localhost ~]# showmount -e 192.168.1.1               #需指定要查詢的服務器地址
Export list for 192.168.1.1:
/opt/wwwroot 192.168.1.0/24
/var/ftp/pub 192.168.2.3,192.168.2.1

3.手動掛載NFS共享目錄，并設置開機自動掛載：

[root@localhost ~]# mount 192.168.1.1:/opt/wwwroot /var/www/html      #掛載到本地
[root@localhost ~]# df -hT /var/www/html                     #查看是否掛載成功
文件系統                 類型  容量  已用  可用 已用% 掛載點
192.168.1.1:/opt/wwwroot nfs4   17G  6.2G   11G   37% /var/www/html
[root@localhost ~]# vim /etc/fstab                #設置自動掛載
                 .........................
192.168.1.1:/opt/wwwroot    /var/www/html     nfs     defaults,_netdev    0    0
<!--文件系統為nfs，掛載參數添加_netdev（設備需要網絡）-->

完成掛載后，訪問客戶機的/var/www/html文件夾，就相當于訪問NFS服務器中的/opt/wwwroot文件夾，其中網絡映射過程對于用戶程序來說是完全透明的。
