我們想要了解一個框架，首先要了解它是干什么的，Tomcat我們都知道，是用于處理連接過來的Socket請求的。那么Tomcat就會有兩個功能：

• 對外處理連接，將收到的字節流轉化為自己想要的Request和Response對象
• 對內處理Servlet，將對應的Request請求分發到相應的Servlet中

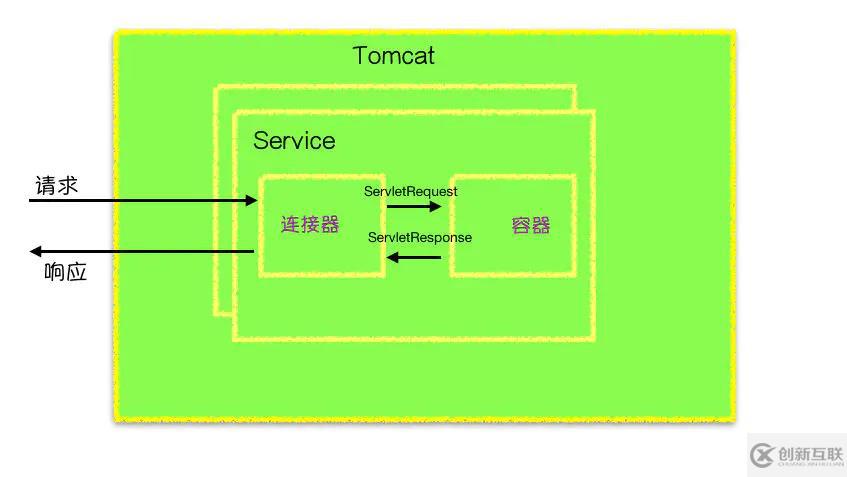

那么我們整體的骨架就出來了，Tomcat其實就分為兩大部分，一部分是連接器(Connnector)處理對外連接和容器(Container)管理對內的Servelet。大體的關系圖如下

最外層的大框就是代表一個Tomcat服務，一個Tomcat服務可以對應多個Service。每個Service都有連接器和容器。這些對應的關系我們也可以打開在Tomcat目錄配置文件中server.xml中看出來。

<Server port="8006" shutdown="SHUTDOWN">
  <Service name="Catalina">

    <Connector port="8080" protocol="HTTP/1.1"
               connectionTimeout="20000"
               redirectPort="8443" />
    <Connector port="8010" protocol="AJP/1.3" redirectPort="8443" />

    <Engine name="Catalina" defaultHost="localhost">

      <Realm className="org.apache.catalina.realm.LockOutRealm">

        <Realm className="org.apache.catalina.realm.UserDatabaseRealm"
               resourceName="UserDatabase"/>
      </Realm>

      <Host name="localhost"  appBase="webapps"

      </Host>
    </Engine>
  </Service>
</Server>

這里我將其中配置文件中刪除了一些內容精簡了一下，這里我們可以看到連接器其實就是Connector，一個Service中可以有多個連接器，容器其實對應的就是Engine。

Tomcat的整體架構簡單來說就是這樣的對應關系。接下來我們簡單的介紹連接器的整體架構和容器的整體架構。

連接器

我們可以看到上圖中連接器傳給容器的是ServletRequest對象，而容器傳給連接器的是ServletResponse對象，這些在網絡傳輸過程中是肯定不行的，因?yàn)榫W(wǎng)絡傳輸中傳送的字節流。所以連接器的功能需求我們大概能總結出來以下幾點。

• Socket連接
• 讀取請求網絡中的字節流
• 根據相應的協議(Http/AJP)解析字節流，生成統一的Tomcat Requestt對象
• 將Tomcat Reques傳給容器
• 容器返回Tomcat Response對象
• 將Tomcat Response對象轉換為字節流
• 將字節流返回給客戶端

其實上面的細分都能總結為以下的三點

• 網絡通信
• 應用層協議的解析
• Tomcat的Request/Response與ServletRequest/ServletResponse對象的轉化

而在Tomcat中它也用了三個類來實現上面的三個功能，分別對應如下

• EndPoint
• Processor
• Adapter

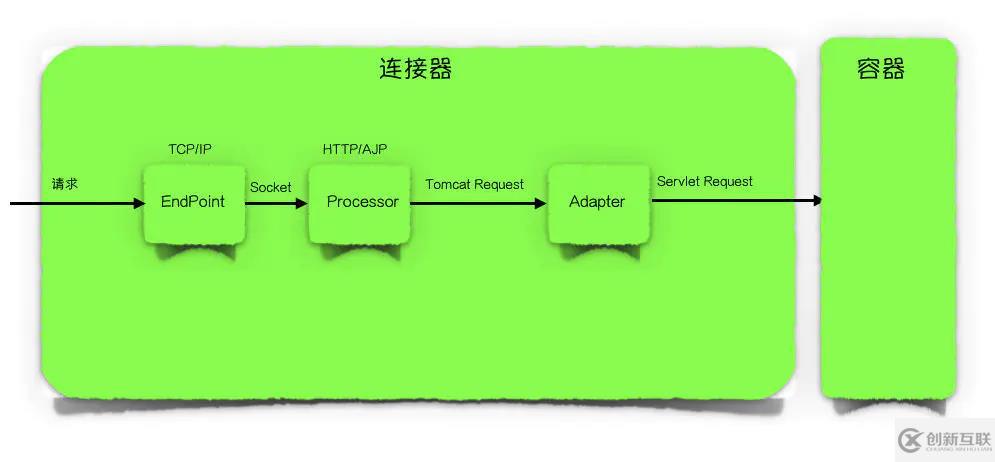

用圖表示他們的關系的話就是這樣

容器

容器，顧名思義就是裝東西的器具，那么這個Tomcat容器是裝什么的呢？其實主要的就是裝了Servlet的。那么容器是如何設計的呢？Tomcat的容器設計其實是用了組合設計模式。其實從Server.xml中我們也能看到其關系了。

  <Engine name="Catalina" defaultHost="localhost">
      <Host name="localhost"  appBase="webapps"
            unpackWARs="true" autoDeploy="true">

      </Host>
    </Engine>

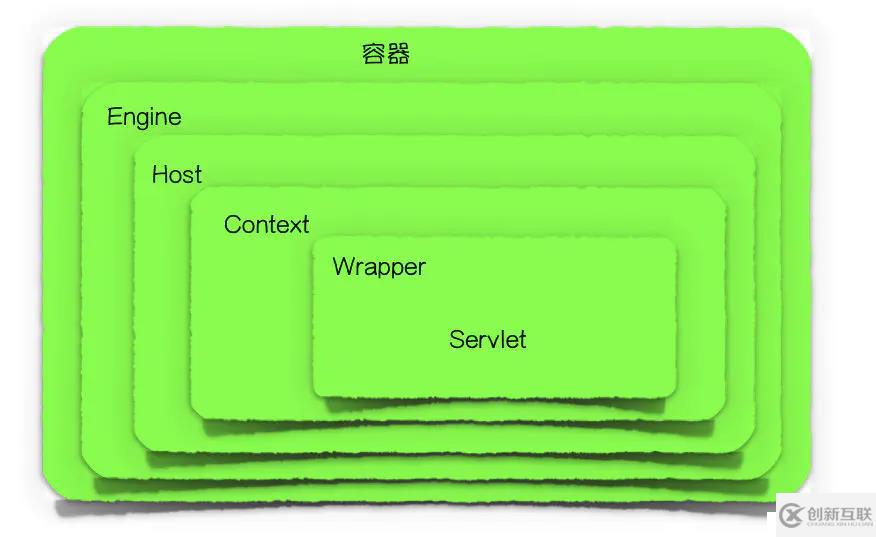

在這里面我們只能看到容器中的兩個模塊，一個是頂層模塊Engine，另一個是Host，其實還有兩個模塊，一個是Context對應的是我們webapp里面的每個應用文件夾，每個文件夾就是對應一個Context，還有一個模塊Wrapper對應的是我們Context中的所有servlet，Wrapper管理了訪問關系與具體的Servlet的對應。圖表示就是下面這樣。

Tomcat中容器所有模塊都實現了Container接口，而組合模式的意義就是使得用戶對于單個對象和組合對象的使用具有一致性，即無論添加多少個Context其使用就是為了找到其下面的Servlet，而無論添加多少個Host也是為了找個下面的Servlet。而在容器中設計了這么多的模塊，一個請求過來Tomcat如何找到對應的Servlet進行處理呢？

請求如何定位

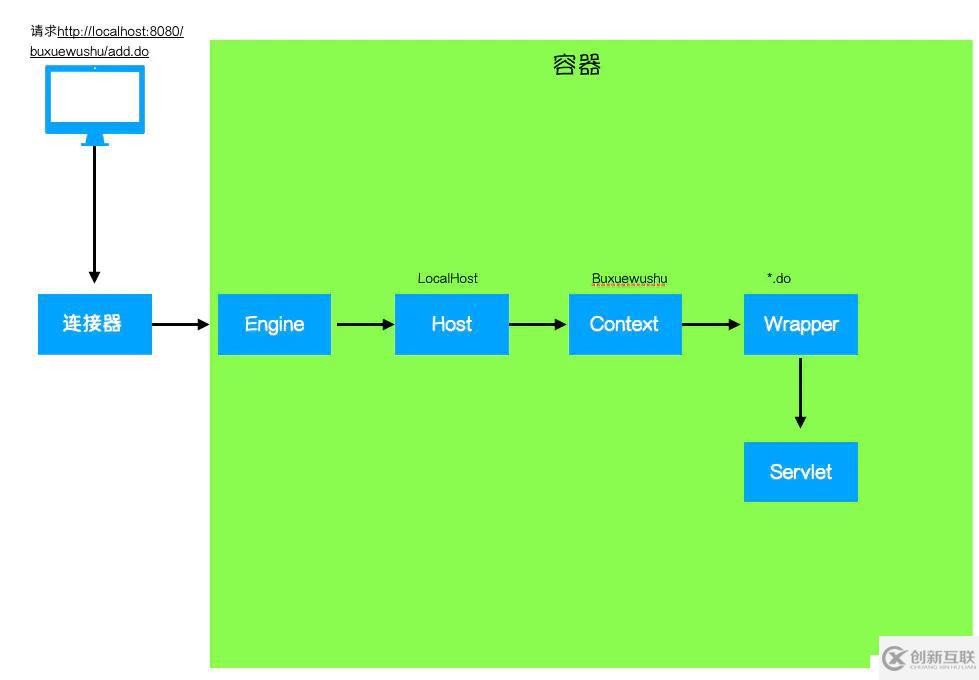

我們就舉個最簡單的例子，我們本機應用上啟動了一個Tomcat，webapp下有我們部署的一個應用buxuewushu。我們?cè)跒g覽器上輸入http://localhost:8080/buxuewushu/add.do是如何找到對應Servlet進行處理呢？

在我們啟動Tomcat的時候，連接器就會進行初始化監聽所配置的端口號，這里我們配置的是8080端口對應的協議是HTTP。

• 請求發送到本機的8080端口，被在那里監聽的HTTP/1.1的連接器Connector獲得
• 連接器Connector將字節流轉換為容器所需要的ServletRequest對象給同級Service下的容器模塊Engine進行處理
• Engine獲得地址http://localhost:8080/buxuewushu/add。匹配他下面的Host主機
• 匹配到名為localhost的Host（就算此時請求為具體的ip，沒有配置相應的Host，也會交給名為localhost的Host進行處理，因?yàn)樗悄J(rèn)的主機）
• Host匹配到路徑為/buxuewushu的Context，即在webapp下面找到相應的文件夾
• Context匹配到URL規則為*.do的servlet，對應為某個Servlet類
• 調用其doGet或者doPost方法
• Servlet執行完以后將對象返回給Context
• Context返回給Host
• Host返回給Engine
• Engine返回給連接器Connector
• 連接器Connector將對象解析為字節流發送給客戶端
