在做相關氣象的系統開發時，會碰到相關風向標的符號標繪要求，在地圖的指定位置標繪符號，形象的描述風向和風力。

可以采用做圖標的方式，要把各種風力的圖片都做全，還要根據風向，旋轉圖片的角度。

另一種是通過在地圖上畫線，把線拼接在一起，達到風向標的效果，下邊說一下這種實現的方式。

一般來說，風吹的方向，就是風向標的尾部朝向，風力用基礎線上的幾道杠表示，不夠一個等級，用半長的線，在觀看范圍比較大的情況下，線的長度還是要畫的比較長。

具體的實現代碼如下（C#）版：

//_pos1為風向標的位置，_level為風力

       void DrawIcon(IPosition70 _pos1, double _level)

        {

            IPosition70 _aiPos;

            ITerrainPolyline70 _cPolyline;

            double[] _arr;

            ILineString _cRing;

            //根據等級計算出幾道風力杠

            double _cValue = Math.Ceiling(_level);

            for (double ile = 0; ile < _cValue; ile++)

            {

              //先按照風向移動距離

                _aiPos = _pos1.Move(8000 * ile, _pos1.Yaw, 0);

                if ((_level - 1 - ile) >= 0)

                {

                //夠一級風力的情況下

                //以風向的角度旋轉120度，畫出來風力的方向

                    var _aiPos1 = _aiPos.Move(20000, _pos1.Yaw + 120, 0);

                    _arr = new double[] { _aiPos.X, _aiPos.Y, 1000, _aiPos1.X, _aiPos1.Y, 1000 };

               //兩點拼出來一條直線

                    _cRing = _sgworld.Creator.GeometryCreator.CreateLineStringGeometry(_arr);

                    _cPolyline = _sgworld.Creator.CreatePolyline(_cRing, 0xff0000ff, AltitudeTypeCode.ATC_TERRAIN_RELATIVE, string.Empty, "100k500");

                }

                else

                {

                //不夠一級風力的情況下

                //以風向的角度旋轉120度，畫出來半個風力的方向

                    var _aiPos1 = _aiPos.Move(20000 * 0.5, _pos1.Yaw + 120, 0);

                    _arr = new double[] { _aiPos.X, _aiPos.Y, 1000, _aiPos1.X, _aiPos1.Y, 1000 };

                    _cRing = _sgworld.Creator.GeometryCreator.CreateLineStringGeometry(_arr);

                    _cPolyline = _sgworld.Creator.CreatePolyline(_cRing, 0xff0000ff, AltitudeTypeCode.ATC_TERRAIN_RELATIVE, string.Empty, "100k500");

                }

            }

       //移動距離畫出來風向標的橫柄線

            _aiPos = _pos1.Move(40000, _pos1.Yaw, 0);

            _arr = new double[] { _pos1.X, _pos1.Y, 1000, _aiPos.X, _aiPos.Y, 1000 };

            _cRing = _sgworld.Creator.GeometryCreator.CreateLineStringGeometry(_arr);

            _cPolyline = _sgworld.Creator.CreatePolyline(_cRing, 0xff0000ff, AltitudeTypeCode.ATC_TERRAIN_RELATIVE, string.Empty, "100k500");

        }

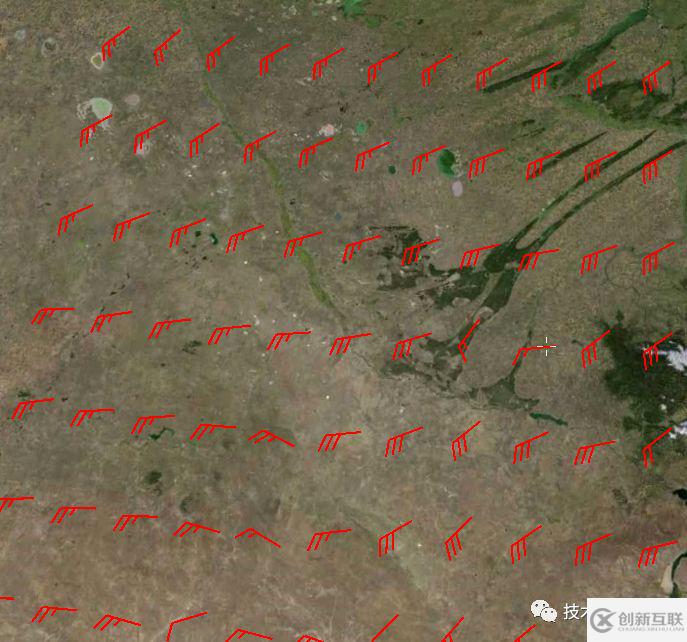

以下是標繪的效果圖：

關于“TE二次開發中如何實現風向風力符號標繪”這篇文章就分享到這里了，希望以上內容可以對大家有一定的幫助，使各位可以學到更多知識，如果覺得文章不錯，請把它分享出去讓更多的人看到。
