單臂路由的原理以及配置

一：單臂路由原理

網站建設哪家好，找成都創新互聯！專注于網頁設計、網站建設、微信開發、小程序開發、集團企業網站建設等服務項目。為回饋新老客戶創新互聯還提供了湘東免費建站歡迎大家使用！

是指在路由器的一個接口上通過配置子接口（并不存在的物理接口)的方式，實現原來相互隔離的不同VLAN之間的互聯互通。

二：鏈路類型

交換機連接主機的端口為access鏈路

交換機連接路由器的端口為trunk鏈接

三：實驗配置

實驗設備：GNS3軟件 兩臺主機、一臺交換機、一臺路由器

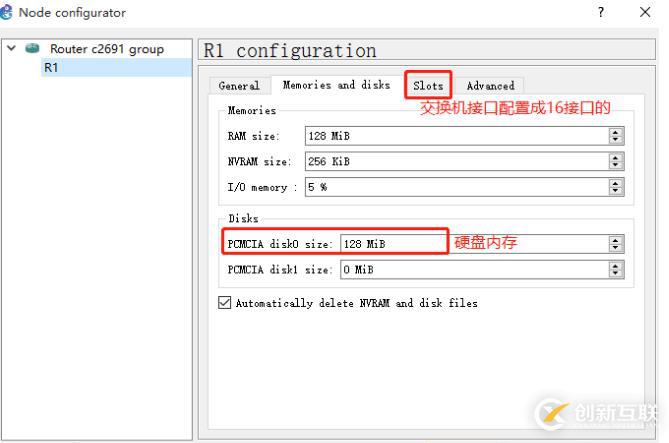

1、首先在GNS3中先把交換機和路由器的硬盤內存修改一下，右擊點擊選擇configure，交換機還需要把接口換成16接口的。

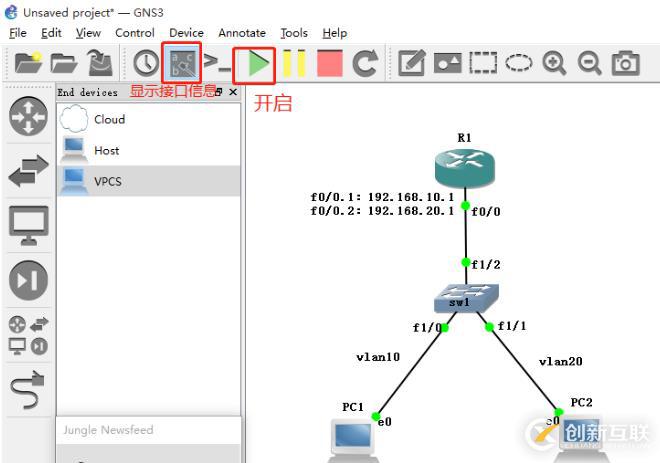

2、接下來用雙絞線連接好，各個接口的信息寫在旁邊 以便查看，再開啟整張拓?fù)鋱D。

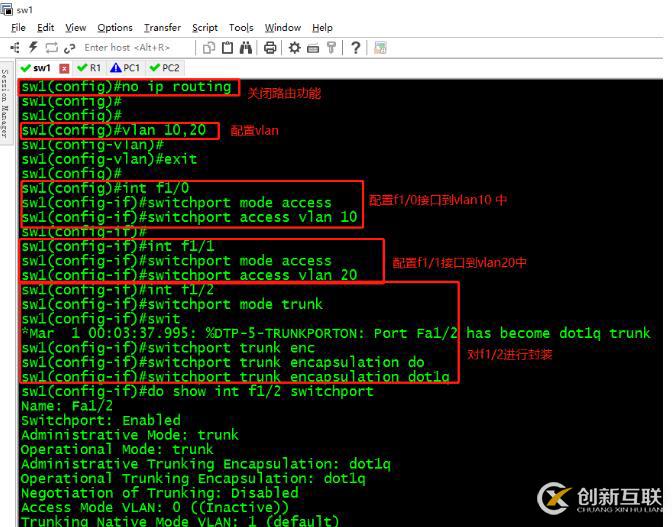

3、先配置SW1，在配置之前先把SW1的路由功能關閉，在對其每個接口進行劃分vlan，f1/0劃分到vlan10中，f1/1劃分到vlan20中。f1/2是與路由器連接的，所以需要對其進行封裝。

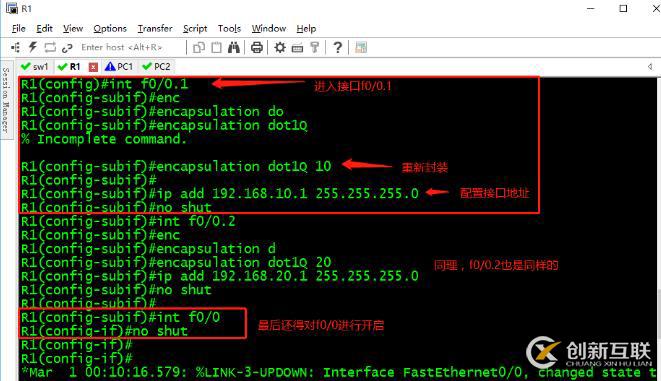

4、對R1進行配置，采用單臂路由，在路由器上設置多個邏輯子接口，每個子接口對應于一個VLAN。由于物理路由接口只有一個，各子接口的數據在物理鏈路上傳遞要進行標記封裝。

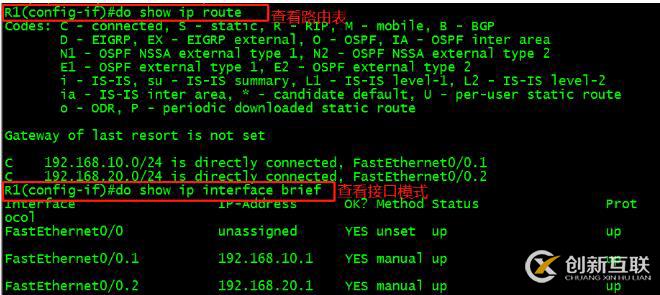

5、可以查看一下配置的是否正確，查看路由表和查看接口模式

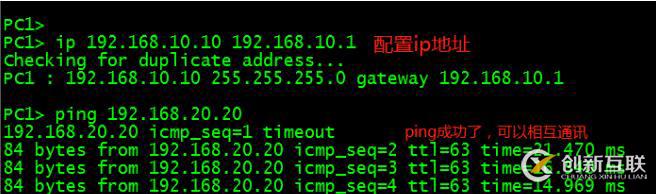

6、對兩臺主機配置ip地址，在測試結果是否能相互通訊

雙擊打開PC1，輸入ping的指令

此次單臂路由的實驗完成了。
