1.    概念：
PRI是最常用的，T1和E1配置一樣，不像CAS那么復雜
ISDN是服務類型，2B的BRI，32B的叫PRI，即E1，目前國內使用30B+D的多，ISP現在基本不提供BRI服務了。

創新互聯建站執著的堅持網站建設，微信平臺小程序開發；我們不會轉行，已經持續穩定運營10多年。專業的技術，豐富的成功經驗和創作思維，提供一站式互聯網解決方案，以客戶的口碑塑造品牌，攜手廣大客戶，共同發展進步。

2.    討論的問題如下：
T1 / E1的時鐘問題
數字線路承載的語音通道的pri0-group 配置
ISDN / PRI的Q.921，Q.931的調試
ISDN DNIS和DID

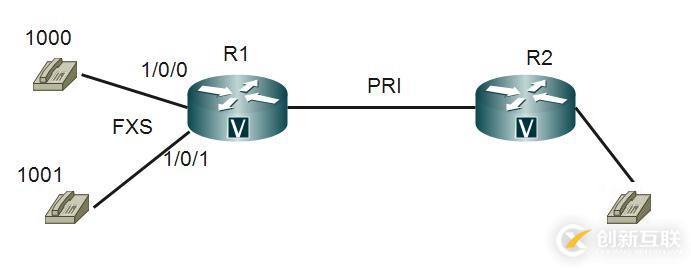

3.    拓?fù)鋱D：

拓?fù)渲蠷2模擬局端，配置如下：
sh diag 查看E1接口卡的槽位
isdn protocol-emulate network 將此接口的設備仿真為網絡端設備
card type E1 0 2 定義slot 2上的模塊為E1類型
network-clock-participate wic 2 打開VWIC slot 2上的時鐘功能
network-clock-select 1 E1 0/2/0 配置時鐘原的優先級

R2 - Config
Card type E1 0 2

Network-clock-participate wic 2

Network-clock-select 1 e1 0/2/0

controller e1 0/2/0

frame crc 4

linecode ami

clock source internal

pri-group 0 timeslots 1 -6  // 此命令會自動產生虛擬接口s0/2/0:15 和voice-port 0/2/0:15, 這里的接口編號是固定的，E1：15， T1：23. 此時的timeslots的數量受限于DSP的處理能力 //

isdn switch-type ?  //可能是IOS特性不一樣，有的是NET5//

basic-1tr6   1TR6 switch type for Germany

basic-5ess   Lucent 5ESS switch type for the U.S.

basic-dms100 Northern Telecom DMS-100 switch type for theU.S.

basic-net3   NET3 switch type for UK, Europe, Asia andAustralia

basic-ni     National ISDN switch type for the U.S.

basic-qsig   QSIG switch type

basic-ts013  TS013 switch type for Australia (obsolete)

ntt          NTT switch type for Japan

vn3          VN3 and VN4 switch types for France

int s0/2/0:15
isdn protocol-emulate network //確認為局端//

isdnincoming-voice voice //默認命令，進來的voice交給DSP處理//

dial-pvoi 1000 pots

destination-pattern12341…

forward-digitall //轉發所有，相當于不吃號//

port0/2/0:15

forward-digit4 //保留后4位//

dial-p voi 2000pots

detination-pattern2000

port 1/0/0

R1 – Config 除里局端配置部分，基本和R2差不多

Isdn switch-typebasic-net3

Card type E1 0 2

Network-clock-participate wic 2

Network-clock-select 1 e1 0/2/0

Controller e10/2/0

frame crc 4

linecode ami

clock source line   //時鐘源來自局端//

pri-group 0 timeslots 1 -6  //與對端一致 //

dial-peer voi 2000 pots

destination-pattern 0T

port 0/2/0：15

dial-p voi 1000 pots

destination-pattern 1000

port 1/0/0

通過sh isdn statues 查看ISDN的連接情況：

R1#sh isdn status

Global ISDN Switchtype = basic-net3

ISDN Serial0/2/0:15 interface dsl 0, interfaceISDN Switchtype = basic-net3

Layer1 Status: ACTIVE

Layer2 Status: TEI = 0, Ces = 1, SAPI = 0, State = MULTIPLE_FRAME_ESTABLISHED

Layer 3 Status: 0 Active Layer 3 Call(s)

Active dsl 0 CCBs = 0

The Free Channel Mask: 0x800FFFFF

Number of L2 Discards = 0, L2 Session ID =47

Total Allocated ISDN CCBs = 0

如圖，L2的狀態是MULTIPLE_FRAME_ESTABLISHED，說明ISDN連接正常.

嘗試1000撥打2000，發現此時聽到”二次撥號音”，呼叫無法建立，通過debug q931,看到plan 和type均為unknown狀態。
原因：PRI的原始行為是監聽B通道的DTMF，但在連接階段是沒有DTMF的，只有信令，此時路由器沒有在B通道里找到相應號碼，所以發送”二次撥號音”。而這時的呼叫號碼其實已經存在了，但是在D通道里，通過DNIS傳播。這就是我們所說的”二次撥號音”的問題。

解決方案：在R2上配置DID功能，讓其監聽D通道里的呼叫號碼。對于DID，有兩個功能，一是監聽D通道里的DNIS，另一個是直接撥入。配置如下：

R1 / R2：dial-p voi 1 pots
       incoming called-number . //請注意這個點，意義是命中一位即可//
       direct-inward-dial //DID//

配置以上的DID后再一次嘗試撥打電話，從R2打R1的12341000，發現此時不通，原因是R1并無到12341000的語音路由。

解決法案：
1. 在R1手工添加一條語音路由，但在實際生產環境中，可能企業中會有幾百個電話號碼，如果逐條添加，會增加IT的工作量。
2. 定義轉換規則
  translation-rule 1 //定義轉換規則1//
   rule 1 ^12341 1 //將12341開頭的號碼轉換為1//

  Voice-port 0/2/0:15

Translate-called 1  //在此接口的入方向調用轉換規則1//

至此電話能通了，此轉換規則是用來轉換入向號碼，當然也可以轉換出向號碼。關于轉換規則，將在下節介紹。

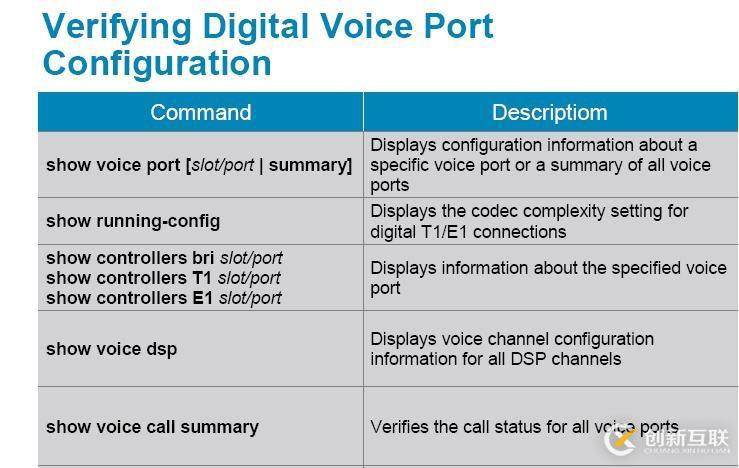

一些調試命令：
