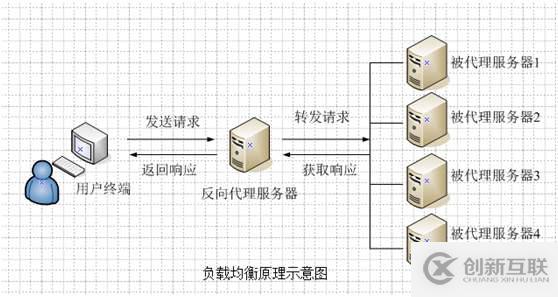

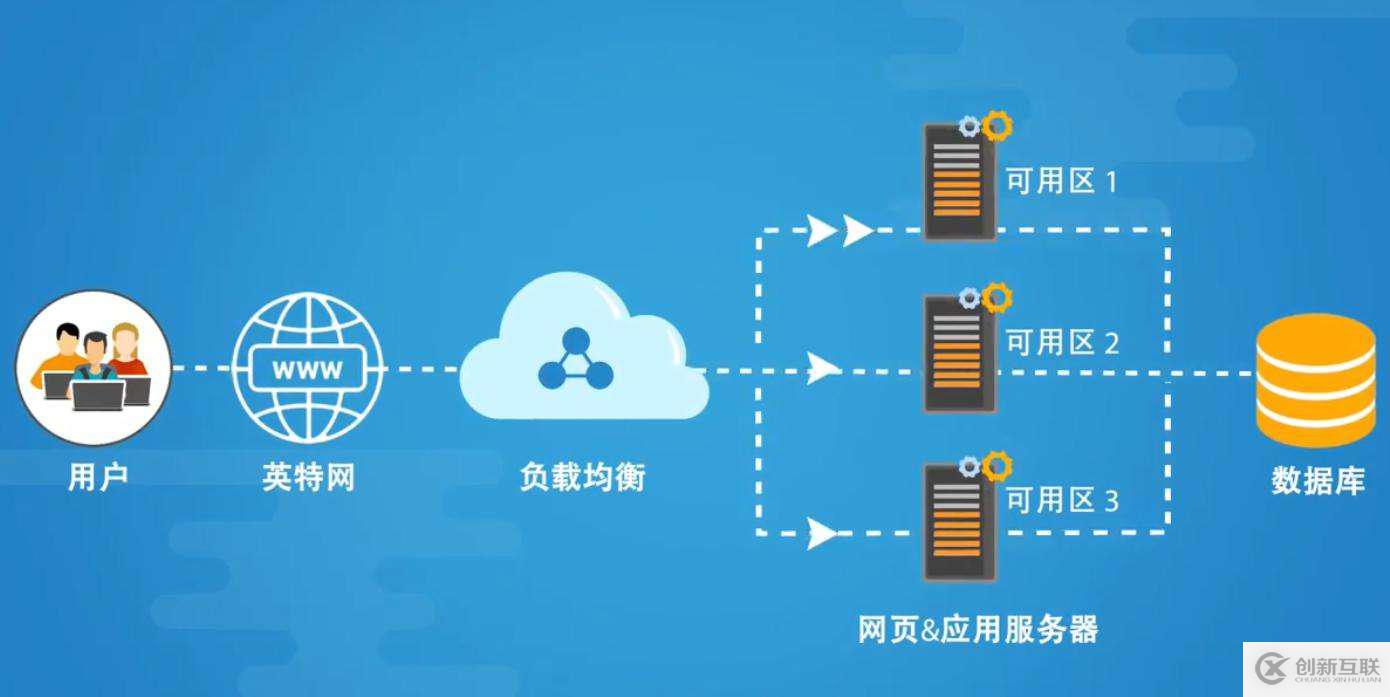

很多時候，企業里面的一些關鍵型網絡服務，不僅數據吞吐量相當大，而且還不允許隨便離線的，所以就要求我們的網絡服務一定要具有負載均衡能力及高可用性。數據吞吐量大，很多人就說了，這個簡單，在我們的關鍵業務云服務器上多裝幾張網卡，均衡負載也就可以了。但是如果多網卡，多IP，不僅浪費了IP資源，更麻煩的是在客戶訪問的過程中如果出現了某張網卡離線的情況時，還需要重新連接另一IP的網卡才能繼續會話，這是一件很頭疼的事，有沒有一個兩全其美的辦法了。讓我們的設備既能使用多網卡均衡負載，又可以使用同一個IP對外服務。有，那么今天就給大家分享一下，如何實現多網卡綁定同一IP，既能負載均衡又可以實現實現網絡服務的高可用性。

一、環境需求

交換機設備：兩臺支持動態鏈聚合功能的交換機或者一臺普通交換機

網卡設備：兩張網卡

操作操作：Centos6.8

服務需求：停用NetworkManager服務

二、Bonding技術

將多塊網卡綁定同一IP地址對外提供服務，可以實現高可用或者負載均衡。當然，直接給兩塊網卡設置同一IP地址是不可能的。通過bonding技術，我們可以將兩塊網卡的MAC地址修改為一樣的，這樣就可以使用同一IP連續外提供服務了。

三、Bonding的工作模式（7種模式）

mode 0：(balance-rr) Round-robin policy（平衡輪轉策略）

特點：傳輸數據包順序是依次傳輸（即：第1個包走eth0，下一個包就走eth3....一直循環下去，直到最后一個傳輸完畢），此模式提供負載平衡和高可用性（容錯能力），但是我們知道如果一個連接或者會話的數據包從不同的接口發出的話，中途再經過不同的鏈路，在客戶端很有可能會出現數據包無序到達的問題，而無序到達的數據包需要重新要求被發送，這樣網絡的吞吐能力就會下降

mode 1：(active-backup) Active-backup policy（活動-備份策略）

特點：當一個活動SLAVE連接失敗時，會主動激活另一個備用SLAVE,綁定的MAC地址僅有一個是對外有效的，以免讓交換機產生混亂。此模式只提供了高可用性（容錯能力），由此可見此算法的優點是可以提供高網絡連接的可用性，但是它的資源利用率較低，只有一個接口處于工作狀態，在有N個網絡接口的情況下，資源利用率為1/N

mode 2：(balance-xor) XOR policy（平衡策略）

特點：基于指定的傳輸HASH策略傳輸數據包。缺省的策略是：(源MAC地址 XOR 目標MAC地址) %slave數量。其他的傳輸策略可以通過xmit_hash_policy選項指定，此模式提供負載均衡和容錯能力

mode 3：(broadcast)廣播策略

特點：在每個slave接口上傳輸每個數據包，此模式提供了容錯能力，但會加大網絡設備的吞吐量

mode 4：(IEEE 802.3ad Dynamic link aggregation)動態鏈接聚合

特點：創建一個聚合組，它們共享同樣的速率和雙工設定。根據802.3ad規范將多個slave工作在同一個激活的聚合體下。

外出流量的slave選舉是基于傳輸hash策略，該策略可以通過xmit_hash_policy選項從缺省的XOR策略改變到其他策略。需要注意的是，并不是所有的傳輸策略都是802.3ad適應的，尤其考慮到在802.3ad標準43.2.4章節提及的包亂序問題。不同的實現可能會有不同的適應性。

必要條件：

條件1：ethtool支持獲取每個slave的速率和雙工設定

條件2：switch(交換機)支持IEEE 802.3ad Dynamic link aggregation

條件3：大多數switch(交換機)需要經過特定配置才能支持802.3ad模式

mode 5：(balance-tlb) Adaptive transmit load balancing（適配器傳輸負載均衡）

特點：不需要任何特別的switch(交換機)支持的通道bonding。在每個slave上根據當前的負載（根據速度計算）分配外出流量。如果正在接受數據的slave出故障了，另一個slave接管失敗的slave的MAC地址，此模式提供了負載均衡能力。

必要條件：ethtool必須支持獲取每個slave的速率

mode 6：(balance-alb) Adaptive load balancing（適配器適應性負載均衡）

特點：該模式包含了balance-tlb模式，同時加上針對IPV4流量的接收負載均衡(receive load balance, rlb)，而且不需要任何switch(交換機)的支持。接收負載均衡是通過ARP協商實現的。bonding驅動截獲本機發送的ARP應答，并把源硬件地址改寫為bond中某個slave的唯一硬件地址，從而使得不同的對端使用不同的硬件地址進行通信，此模式提供負載均衡，也提供高可用性（容錯能力）。

來自服務器端的接收流量也會被均衡。當本機發送ARP請求時，bonding驅動把對端的IP信息從ARP包中復制并保存下來。當ARP應答從對端到達時，bonding驅動把它的硬件地址提取出來，并發起一個ARP應答給bond中的某個slave。使用ARP協商進行負載均衡的一個問題是：每次廣播 ARP請求時都會使用bond的硬件地址，因此對端學習到這個硬件地址后，接收流量將會全部流向當前的slave。這個問題通過給所有的對端發送更新（ARP應答）來解決，應答中包含他們獨一無二的硬件地址，從而導致流量重新分布。當新的slave加入到bond中時，或者某個未激活的slave重新激活時，接收流量也要重新分布。接收的負載被順序地分布（round robin）在bond中最高速的slave上。

當某個鏈路被重新接上，或者一個新的slave加入到bond中，接收流量在所有當前激活的slave中全部重新分配，通過使用指定的MAC地址給每個 client發起ARP應答。下面介紹的updelay參數必須被設置為某個大于等于switch(交換機)轉發延時的值，從而保證發往對端的ARP應答不會被switch(交換機)阻截。

必要條件：

條件1：ethtool必須支持獲取每個slave的速率

條件2：底層驅動支持設置某個設備的硬件地址，從而使得總是有個slave(curr_active_slave)使用bond的硬件地址，同時保證每個bond中的slave都有一個唯一的硬件地址。如果curr_active_slave出故障，它的硬件地址將會被新選出來的curr_active_slave接管

實際生產環境中應用比較多的也就mode0、mode1、mode6，其它應該場景不多

四、創建實例

我們以創建活動-備份模式為例，演示創建過程，其它模式只需要把mode=｛0-6｝修改一下，再重啟網絡服務就可以

第一步：建立雙網卡綁定文件

[root@Centos6 network-scripts]# vim ifcfg-bond0

[root@Centos6 network-scripts]# cat ifcfg-bond0

DEVCIE=bond0

BOOTPROTO=none

BONDING_OPTS="miimon=100 mode=1"

IPADDR=10.1.253.253

PREFIX=16

[root@Centos6 network-scripts]#

第二步:修改兩張網卡的配置文件

[root@Centos6 network-scripts]# vim ifcfg-eth0

[root@Centos6 network-scripts]# cat ifcfg-eth0

DEVICE=eth0

BOOTPROTO=none

MASTER=bond0

SLAVE=yes

[root@Centos6 network-scripts]#

[root@Centos6 network-scripts]# vim ifcfg-eth3

[root@Centos6 network-scripts]# cat ifcfg-eth3

DEVICE=eth3

BOOTPROTO=none

MASTER=bond0

SLAVE=yes

[root@Centos6 network-scripts]#

文件配置基本工作完成，可以進行下一步了

第三步：重啟網絡服務（確保NetworkManager服務是處于停止狀態的）

[root@Centos6 network-scripts]# service network restart

Shutting down interface bond0:               [  OK  ]

Shutting down loopback interface:              [  OK  ]

Bringing up loopback interface:               [  OK  ]

Bringing up interface bond0:  Determining if ip address 10.1.253.253 is already in use for device bond0...

                             [  OK  ]

[root@Centos6 network-scripts]# ifconfig

bond0   Link encap:Ethernet  HWaddr 00:0C:29:C8:72:26

     inet addr:10.1.253.253  Bcast:10.1.255.255  Mask:255.255.0.0

     inet6 addr: fe80::20c:29ff:fec8:7226/64 Scope:Link

     UP BROADCAST RUNNING MASTER MULTICAST  MTU:1500  Metric:1

     RX packets:13897 errors:0 dropped:0 overruns:0 frame:0

     TX packets:869 errors:0 dropped:0 overruns:0 carrier:0

     collisions:0 txqueuelen:0

     RX bytes:1295315 (1.2 MiB)  TX bytes:84869 (82.8 KiB)

eth0    Link encap:Ethernet  HWaddr 00:0C:29:C8:72:26

     UP BROADCAST RUNNING SLAVE MULTICAST  MTU:1500  Metric:1

     RX packets:12376 errors:0 dropped:0 overruns:0 frame:0

     TX packets:789 errors:0 dropped:0 overruns:0 carrier:0

     collisions:0 txqueuelen:1000

     RX bytes:1145956 (1.0 MiB)  TX bytes:77363 (75.5 KiB)

eth3    Link encap:Ethernet  HWaddr 00:0C:29:C8:72:26

     UP BROADCAST SLAVE MULTICAST  MTU:1500  Metric:1

     RX packets:1528 errors:0 dropped:0 overruns:0 frame:0

     TX packets:80 errors:0 dropped:0 overruns:0 carrier:0

     collisions:0 txqueuelen:1000

     RX bytes:149913 (146.3 KiB)  TX bytes:7506 (7.3 KiB)

lo     Link encap:Local Loopback

     inet addr:127.0.0.1  Mask:255.0.0.0

     inet6 addr: ::1/128 Scope:Host

     UP LOOPBACK RUNNING  MTU:65536  Metric:1

     RX packets:344 errors:0 dropped:0 overruns:0 frame:0

     TX packets:344 errors:0 dropped:0 overruns:0 carrier:0

     collisions:0 txqueuelen:0

     RX bytes:24240 (23.6 KiB)  TX bytes:24240 (23.6 KiB)

[root@Centos6 network-scripts]#

使用cat /proc/net/bonding/bond0查看當前網卡的工作狀態

[root@Centos6 ~]# cat /proc/net/bonding/bond0

Ethernet Channel Bonding Driver: v3.7.1 (April 27, 2011)

Bonding Mode: fault-tolerance (active-backup)

Primary Slave: None

Currently Active Slave: eth0

MII Status: up

MII Polling Interval (ms): 100

Up Delay (ms): 0

Down Delay (ms): 0

Slave Interface: eth0

MII Status: up

Speed: 1000 Mbps

Duplex: full

Link Failure Count: 0

Permanent HW addr: 00:0c:29:c8:72:26

Slave queue ID: 0

Slave Interface: eth3

MII Status: up

Speed: 1000 Mbps

Duplex: full

Link Failure Count: 0

Permanent HW addr: 00:0c:29:c8:72:30

Slave queue ID: 0

[root@Centos6 ~]#

第四步：在Centos7上去ping剛才配置好雙網卡綁定的Centos6，隨便停用其中的任意一張網卡，觀察ping的過程會不會丟包

現在我們在Centos7開啟ping Centos6，一切正常，然后停用Centos6的網卡2后查看ping的過程有沒有丟包情況

[root@Centos6 network-scripts]# cat /proc/net/bonding/bond0

Ethernet Channel Bonding Driver: v3.7.1 (April 27, 2011)

Bonding Mode: fault-tolerance (active-backup)

Primary Slave: None

Currently Active Slave: eth0

MII Status: up

MII Polling Interval (ms): 100

Up Delay (ms): 0

Down Delay (ms): 0

Slave Interface: eth0

MII Status: up

Speed: 1000 Mbps

Duplex: full

Link Failure Count: 0

Permanent HW addr: 00:0c:29:c8:72:26

Slave queue ID: 0

Slave Interface: eth3

MII Status: down

Speed: Unknown

Duplex: Unknown

Link Failure Count: 0

Permanent HW addr: 00:0c:29:c8:72:30

Slave queue ID: 0

[root@Centos6 network-scripts]#

停用網卡2 ，網絡正常連通，性能差一點機器的話，最多丟兩三個包而矣

再啟動網卡2，停用網卡1，繼續觀察ping的過程

[root@Centos6 network-scripts]# cat /proc/net/bonding/bond0

Ethernet Channel Bonding Driver: v3.7.1 (April 27, 2011)

Bonding Mode: fault-tolerance (active-backup)

Primary Slave: None

Currently Active Slave: eth3

MII Status: up

MII Polling Interval (ms): 100

Up Delay (ms): 0

Down Delay (ms): 0

Slave Interface: eth0

MII Status: down

Speed: Unknown

Duplex: Unknown

Link Failure Count: 1

Permanent HW addr: 00:0c:29:c8:72:26

Slave queue ID: 0

Slave Interface: eth3

MII Status: up

Speed: 1000 Mbps

Duplex: full

Link Failure Count: 0

Permanent HW addr: 00:0c:29:c8:72:30

Slave queue ID: 0

[root@Centos6 network-scripts]#

啟用網卡2 、停用網卡1 后，網絡依然正常連通，即使有丟的，也就丟兩三個，對外服務不會有什么大影響，我這里停用任意一張網卡，都沒有丟包的情況。

所以說mode1模式隨便那張網卡故障，都可以正常提供服務，也就是說具有有高可用性，但是不具有負載均衡能力，資源利用率太低。

五、bonding模式對比

1、平衡輪轉策略（mode0）在不經過交換機的情況下只能允許網卡2故障，如果兩張網卡分別接兩個支持動態鏈路聚合的交換機時，兩張網卡中的任意一張都允許隨時故障，所以說輪轉模式提供了負載均衡，同時也提供了高可用性，只是需要兩張網卡跨接在支持動態鏈路聚合功能的交換機的兩側

[root@Centos6 network-scripts]# cat /proc/net/bonding/bond0

Ethernet Channel Bonding Driver: v3.7.1 (April 27, 2011)

Bonding Mode: load balancing (round-robin)

MII Status: up

MII Polling Interval (ms): 100

Up Delay (ms): 0

Down Delay (ms): 0

Slave Interface: eth0

MII Status: up

Speed: 1000 Mbps

Duplex: full

Link Failure Count: 0

Permanent HW addr: 00:0c:29:c8:72:26

Slave queue ID: 0

Slave Interface: eth3

MII Status: down

Speed: Unknown

Duplex: Unknown

Link Failure Count: 1

Permanent HW addr: 00:0c:29:c8:72:30

Slave queue ID: 0

[root@Centos6 network-scripts]#

2、適配器適應性負載均衡策略（mode6）本策略和平衡輪轉策略（mode0）有相似之處，不同之處是mode6模式不需要交換機支持動態鏈路聚合功能就可以實現平衡輪轉，而且兩張網卡不用捆綁同一MAC，也就是說可以使用各自的MAC，同時也不需要跨接在交換機的兩側，兩張網卡可以接在同一臺普通的交換機上

[root@Centos6 network-scripts]# cat /proc/net/bonding/bond0

Ethernet Channel Bonding Driver: v3.7.1 (April 27, 2011)

Bonding Mode: adaptive load balancing

Primary Slave: None

Currently Active Slave: eth3

MII Status: up

MII Polling Interval (ms): 100

Up Delay (ms): 0

Down Delay (ms): 0

Slave Interface: eth0

MII Status: down

Speed: Unknown

Duplex: Unknown

Link Failure Count: 1

Permanent HW addr: 00:0c:29:c8:72:26

Slave queue ID: 0

Slave Interface: eth3

MII Status: up

Speed: 1000 Mbps

Duplex: full

Link Failure Count: 0

Permanent HW addr: 00:0c:29:c8:72:30

Slave queue ID: 0

[root@Centos6 network-scripts]#

在這里需要提醒各位的是：平衡輪轉策略（mode0）必須要是兩張網卡各自連接兩臺都支持動態鏈路聚合功能的交換機時才能驗證出真實效果，虛擬機上實驗環境不滿足，所以無法驗證。如果實際生產環境中，即想要有高可用性，同時還具備冗余能力，建議選擇mode0,因為這樣兩張網卡分別接不同的交換機，網卡壞掉了還有另外一塊，交換機壞掉了還有另外一臺，所以是最有保障的，當然環境建設的代價也就更高了。mode6的兩張網卡是接在同一臺交換機上，如果交換機故障了，所謂的負載均衡與高可用性也就不談了。如果是內網的服務，是可以考慮mode6的。
