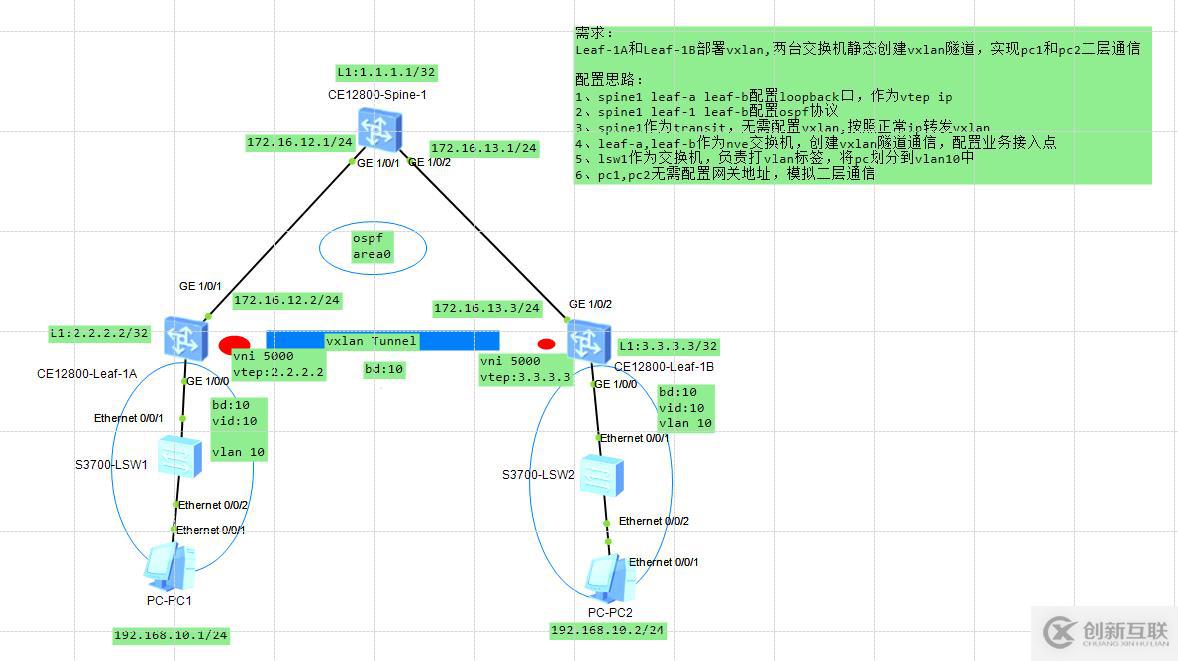

以下略

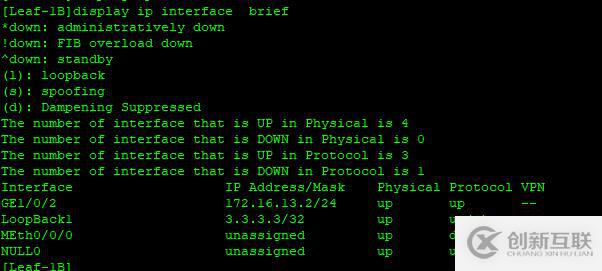

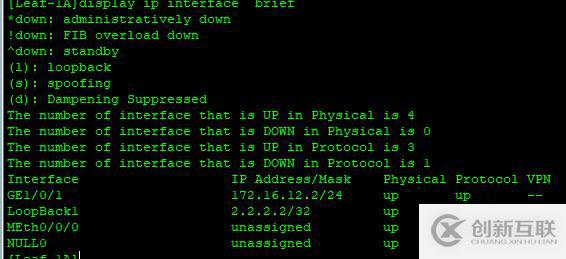

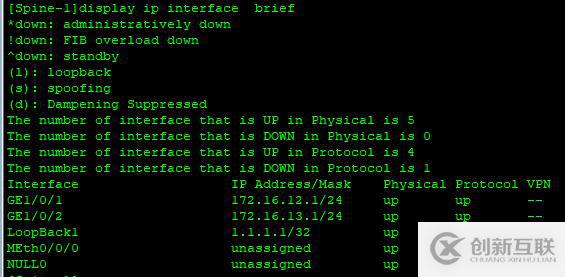

配置完成后，檢查IP地址配置

2.2 配置OSPF

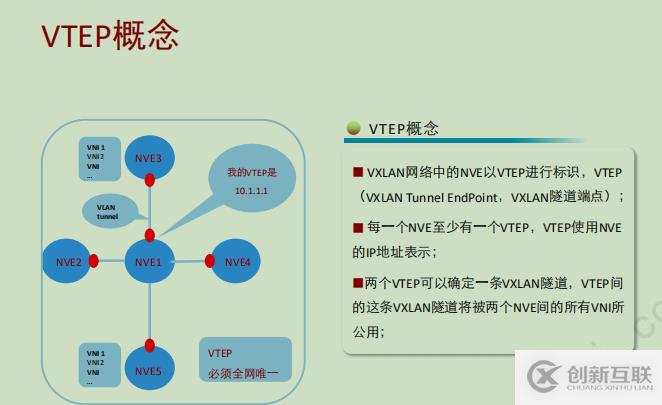

leaf-1a,leaf-1b分配配置環回口loopback1，作為vtep ip，通告進入底層路由協議

spine-1的配置

leaf-1a的配置

leaf-1b的配置

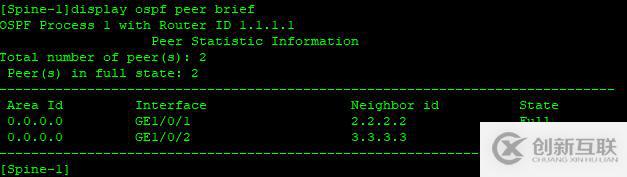

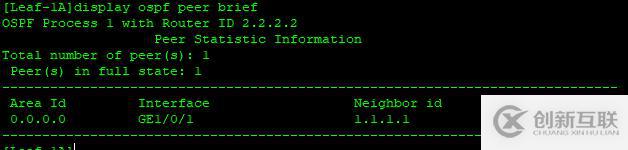

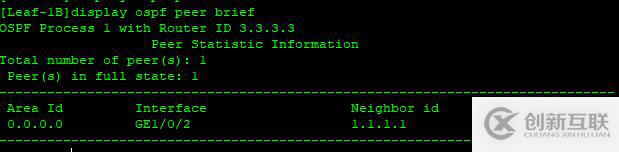

配置完成后，檢查ospf鄰居建立情況

2.3 配置leaf-1a和leaf-1b的vxlan基本配置

2.4配置leaf-1a和leaf-1b的業務接入點

2.3.配置sw1，sw2的vlan

2.4驗證配置結果，檢查leaf-a配置

檢查vxlan vni信息

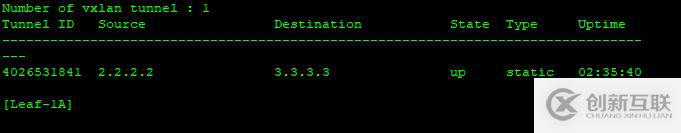

檢查vxlan隧道信息

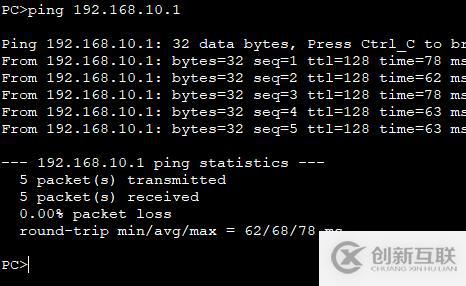

pc1測試pc2互通性

證實 隧道配置成功

三、數據抓包

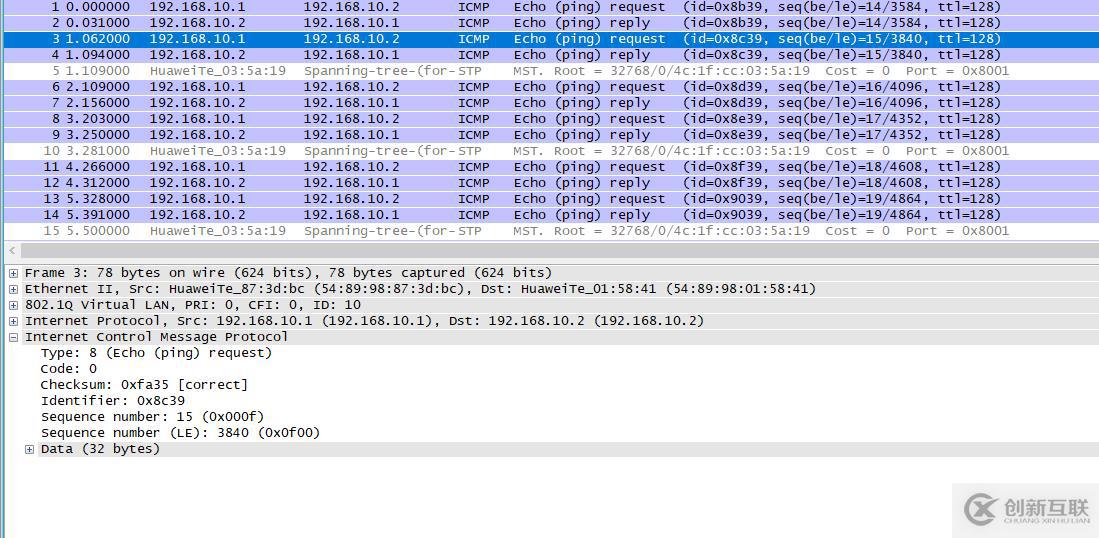

抓取leaf1-a的ge1/0/0接口數據包

可以看到是正常的ipv4 icmp報文

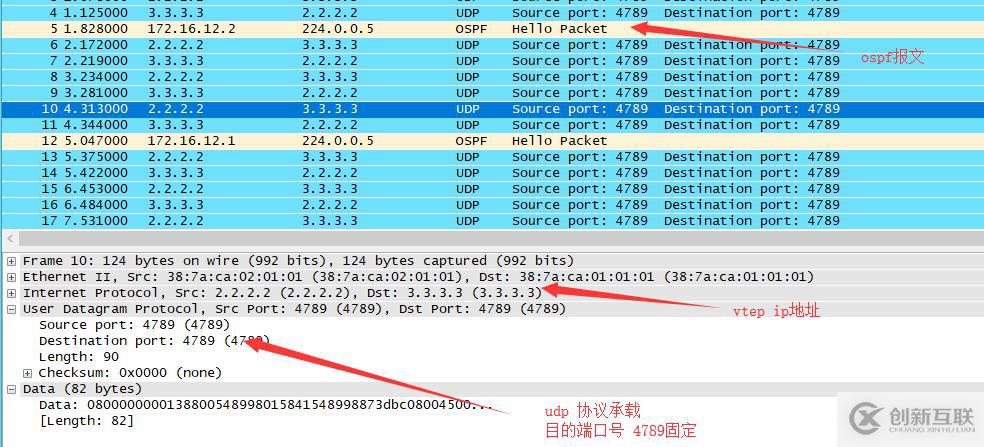

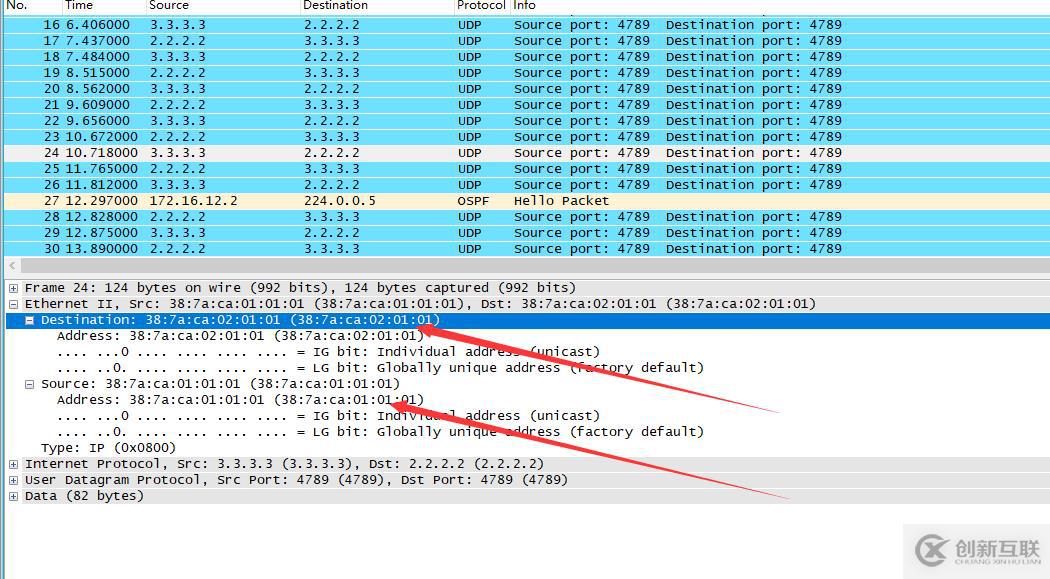

抓取leaf-a的ge1/0/1接口數據包

1、ospf hello報文。因?yàn)閟pine和leaf之間運行的是ospf協議

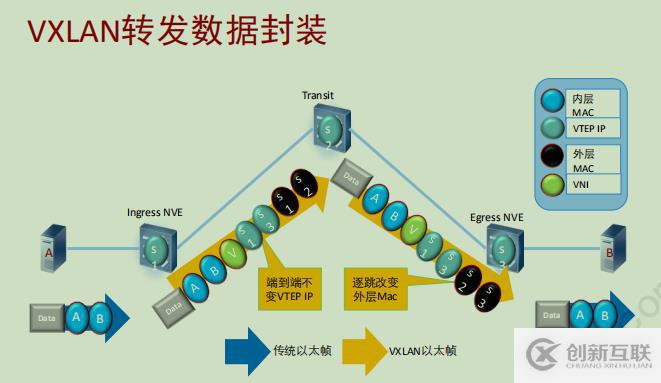

2、udp報文，vxlan是mac in udp，所有的的報文都會被封裝到udp協議中，源和目的地址實際上是vtep的地址

抓取spine-1的ge1/1數據抓包，基本一致

值得注意的是，這里的mac地址不是pc的mac地址，而是vxlan隧道兩端的交換機的mac地址

總結：

1、普通交換機對于vxlan不需要格外配置，按照正常udp協議的報文轉發vxlan數據包

2、一般的抓包看不到vlxan報文具體內容
