第四部分 群集架構的擴展

第一章 群集架構的擴展

在這部分我們將繼續討論特定的基礎架構、怎樣利用HA，DRS和存儲DRS以及怎樣部署增加可用性。無論是你的工作量還是資源提供給你的工作量，我們將通過一些設計建議和決策方法來進行指導。當然，為了在實施的細節上做出合適的決定，完全了解你的環境是必要的。無論如何，我們希望這個部分能提供一個恰當?shù)姆绞嚼斫馊绾螌⒛承┕δ芊诺揭黄穑绾卧谀愕沫h(huán)境接收到需求的時候，建立理想的架構。



場景

我們選擇是場景是擴展群集，也會提到Vmware vSphere Metro Storage Cluster解決方案。我們選擇指導的場景來允許我們解釋多個設計和架構考慮。盡管場景已經測試過，在我們的實驗環境中也有效，每個環境是獨一無二的，我們的建議基于我們的經驗和你的情況可能不同。

一個VMware vSphere Metro Storage Cluster (vMSC)配置是Vmware vSphere 5認證的解決方案，基于群集結合存儲陣列同步復制。這個解決方案通常部署在數據中心距離上有限制的環境，往往大都市或者校園環境。

擴展群集模式主要的優勢是使數據中心充分活躍和工作負載平衡，因?yàn)檎军c(diǎn)之間虛擬機的遷移和存儲vMotion的能力，許多客戶發現了其吸引力，開啟 on-demand和non-intrusive來跨站點移動工作負載，群集的擴展能力提供主動負載平衡自由，這應該是主要的設計和實施目標。

擴展群集解決方案提供的好處：

• 工作負載移動性

• 跨站點自動負載平衡

• 增強避免停機時間

• 避免災難



技術需求和約束

因?yàn)樘摂M機在線遷移的技術約束，有一些指定的需求必須在擴展群集實施時需要考慮，這些需求在Vmware 硬件兼容向?qū)е写鎯?chǔ)部分的清單中，包括如下：

• 存儲連接使用光纖通道，ISCSI，SVD（存儲虛擬化設備）和支持FCOE

• 存儲連接使用NAS（NFS協議）在寫入的時候不支持vMSC配置（2012年8月）

• 在站點和ESXi管理網絡之間支持的最大網絡延遲為10ms往返時間（Round Trip Time (RTT)）

• 注意vMotion僅僅在企業加強版的license下才支持的10ms延遲（Metro vMotion）

• 為了同步存儲重復鏈接支持最大的延遲是5ms（Round Trip Time (RTT)），通常你的存儲廠商會提供它們?cè)试S的最大的RTT

• ESXi的vMotion網絡至少需要622Mbps的冗余網絡鏈路

存儲的需求比存儲同步復制解決方案要復雜一些，一個vSphere Metro Storage Cluster請求會由單個存儲子系統擴展到站點，在這個設計中，提供的數據存儲必須可以訪問（能讀能寫），并同時來自于兩個站點。更進一步，當問題出現，ESXi主機必須能繼續從任一站點訪問數據存儲，不影響正在進行的存儲操作。

這排除了傳統的同步復制解決方案，當他們?cè)诨顒?dòng)的（主）LUN之間創建主/備關系，數據被訪問，備LUN正在收到復制操作，在這些解決方案中，為了訪問備LUN，重復必須停止（或者撤銷），LUN可見主機，現在升級了的備LUN有了完全不同的LUN ID，本質上是一個新的可用副本，這種類型的解決方案適用于適用于傳統的災難恢復。預計虛擬機需要在第二站點上啟動，vMSC需要同時配置第二站點，vMSC需要同時配置不影響訪問，所以站點之間還是允許運行著的虛擬機進行遷移；正常的vMotion不會遷移虛擬機的磁盤文件。

vMSC的存儲子系統必須在兩個站點上同時讀寫，所有磁盤寫入站點同步來確保數據一致性。寫無論本地從哪個位置讀取，存儲架構在群集站點間調用需要大量的帶寬和非常低的延遲，增加距離和延遲將引起磁盤寫入延遲，使得性能大打折扣，將不允許在群集站點的不同地點之間成功執行vMotion。



統一和非統一

vMSC解決方案在不同區域目錄中分類，這些分類基于不同基礎的主機訪問存儲。理解不同類型的擴展存儲解決方法非常重要，它會影響到你的設計，有個主要的目錄在VMware 硬件兼容性列表中有描述：

• 統一主機訪問配置–兩個站點的ESXi主機要連接全部站點存儲群集上的存儲節點來訪問，提交ESXi主機的路徑是擴展訪問距離

• 不統一的主機訪問配置–每個站點的ESXi主機只連接同一站點的存儲節點，提交ESXi主機的路徑的存儲節點限制在本地站點。

讓我們從架構和實施角度描述更深一些來確保它們足夠清晰。

統一，數據中心-A和數據中心-B的主機既能訪問數據中心A存儲系統又能訪問數據中心B存儲系統。實際上，存儲區域網絡在站點和所有主機之間被擴展從而能訪問所有的LUN，在這些配置中，讀寫訪問LUN發生在兩個陣列之一上，同步鏡像被維護隱藏，在第二陣列處于只讀狀態。例如，如果LUN包含的數據存儲在數據中心-A的陣列上可讀寫，所有的ESXi主機將通過數據中心A的陣列進入數據存儲，為了數據中心A的ESXi主機，會有一個本地訪問，數據中心B ESXi主機上的運行著虛擬機的位于數據存儲上，為了防止停機或者LUN的操作控制轉換到數據中心-B上，所有的ESXi主機將繼續查看在場的相同的LUN，除了已經訪問了數據中心-B的ESXi主機。

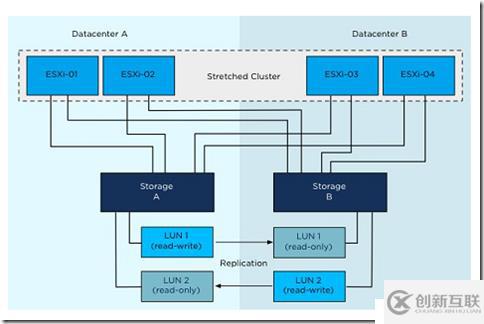

圖160：統一存儲架構

正如你所看到的，理想的情況是一個虛擬機同一個數據中心通過陣列控制（讀寫）訪問的數據存儲，這最大限度的減少了數據中心之間的流量，避免了讀取整個互連性能的影響。

虛擬機的站點關聯的概念是由數據存儲的讀寫副本支配，“站點關聯”一些時候也稱之為“site bias”或者“LUN locality”，意味著當數據中心A上的虛擬機有站點關聯，它讀寫數據中心A位于數據存儲上的副本，這已經在DRS章節中解釋得較詳細。



不統一：數據中心A上的主機只能訪問數據中心本地的陣列，陣列（相反的數據中心的同級陣列）負責提供全部的數據存儲大家訪問，在大多數場景中虛擬機用到了這個概念，它允許每個數據中心上的ESXi主機讀寫同一個數據存儲/LUN。

很好理解，即使兩個虛擬機在同一個數據存儲，但位于不同的數據中心，它們會寫到本地，在此配置的一個關鍵點是，定義每個LUN/數據存儲的站點關聯（Site Affinity），還有時候需要涉及到“Site bias”或者“LUN locality”。換句話說，如果在站點和站點上的存儲系統之間的鏈路上發生一些事情，站點為了個給數據存儲將只有讀寫方式的能夠訪問，這當然是為了在失敗的場景下阻止數據損壞。

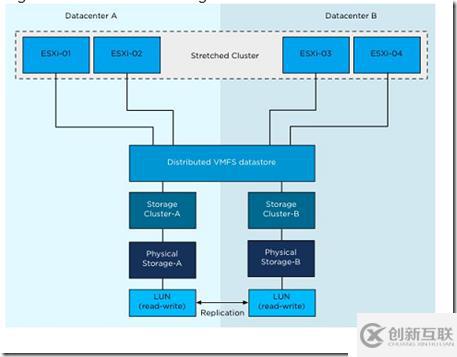

圖161：不統一的存儲架構

作為統一的解決方案是當今最常用的部署，我們的測試情況下將使用統一存儲，應當指出，許多的設計考慮也適用于非統一配置，若不是這種場景的情況，我們會進行收集。



場景架構

在這部分我們將為場景描述架構配置，我們還將討論一些基本的配置和多樣的vSphere功能，為了更深的解釋各自的功能，涉及到此書HA和DRS部分，我們將基于VMware最佳實踐和提供的操作手冊來提出針對建議，在我們失敗的場景中將解釋怎樣在實踐中阻止和限制停機時間。



架構

一個由單個vSphere 5.1群集和4個ESXi主機組成的架構場景，vSphere vCenter服務器管理這些主機，它決定使用vSphere 5.1來測試提高改進vSphere 5.0 U1中介紹的“永久設備丟失”（PDL）場景。介紹的這些加強的功能主要用于擴展群集環境。我們將在此章節討論vSphere HA部分更詳細的內容。值得注意的是在vSphere 5.1中PDL行為方面沒有任何改變。

為了我們測試目的，我們模擬有兩個站點的用戶環境，第一個站點叫Frimley，第二個站點叫Bluefin。Frimley數據中心和Bluefin數據中心之間是擴展2層網絡，學校群集之間的距離是最小的距離，vCenter Server和虛擬機運行在同一個群集上。

每個站點有兩個ESXi主機，Bluefin數據中心的vCenter Server配置了vSphere DRS管理主機，在擴展群集環境中只有一個vCenter Server實例是使用的，不同于傳統的VMware Site Recovery Manager配置需要兩個vCenter Server。在第15章討論了配置VM-Host關聯規則，在我們的場景中使用ISCSI為主要協議。

在vSphere 5.1群集通過統一設備接入模式的光纖配置連接上NetApp MetroCluster。此配置在NetApp的技術白皮書“TR-3548”中有深入描述。這意味著群集里每個主機連接了兩個存儲節點。每個節點連接到兩個光纖交換機，第二區域的節點還連接到兩個類似的交換機，對于任何給定的LUN，兩個存儲節點中的任何一個呈現的LUN是通過ISCSI讀寫。

與此相反的存儲節點保持著復制，只讀副本有效的隱藏起來，直到ESXi主機需要。

當使用NetApp MetroCluster，一個ISCSI連接綁定一個指定的虛擬IP地址，ESXi主機上的這個虛擬IP地址用來連接存儲控制器。在失敗的場景中，IP-Address轉換到相反的存儲控制器，允許無縫訪問目標存儲的IP地址，而不需要重新配置。

總計創建了8個LUN：4個通過虛擬ISCSI IP地址訪問Frimley數據中心，另外4個通過虛擬ISCSI IP地址訪問Bluefin數據中心。

圖162：基礎結構

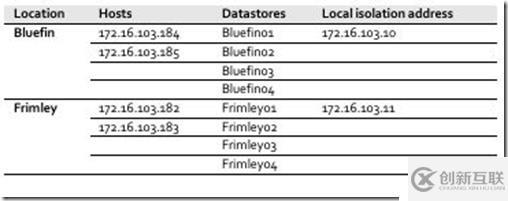

表27：基礎架構
