VRRP單備份組配置舉例

公司主營業務：網站建設、成都網站建設、移動網站開發等業務。幫助企業客戶真正實現互聯網宣傳，提高企業的競爭能力。成都創新互聯公司是一支青春激揚、勤奮敬業、活力青春激揚、勤奮敬業、活力澎湃、和諧高效的團隊。公司秉承以“開放、自由、嚴謹、自律”為核心的企業文化，感謝他們對我們的高要求，感謝他們從不同領域給我們帶來的挑戰，讓我們激情的團隊有機會用頭腦與智慧不斷的給客戶帶來驚喜。成都創新互聯公司推出長清免費做網站回饋大家。

1. 組網需求
   ? ? Host A 需要訪問 Internet 上的 Host B，Host A 的缺省網關為 10.1.1.111/24；
   ? ? 當 Switch A 正常工作時，Host A 發送給 Host B 的報文通過 Switch A 轉發；當 Switch A 出現
   故障時，Host A 發送給 Host B 的報文通過 Switch B 轉發。

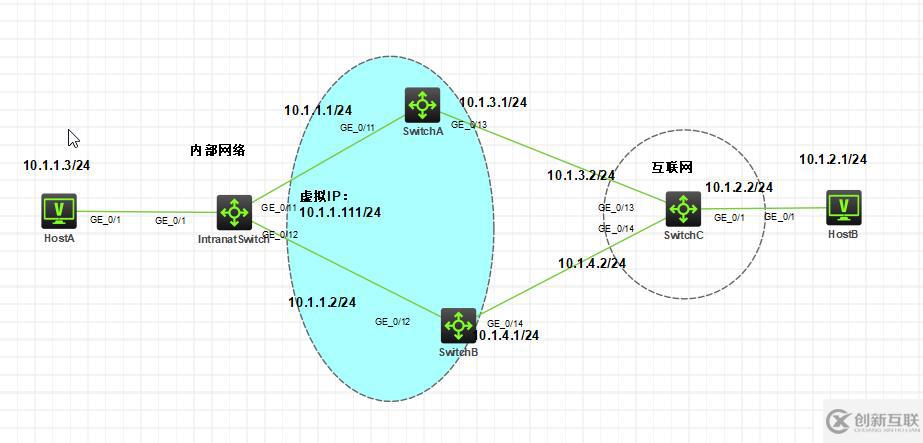

   組網圖：

   #

   3. 配置步驟
      注：IntranetSwitch僅起交換作用，在這個例子里不用做配置
      (1) 配置 Switch A
      配置VLAN2
      <SwitchA> system-view
      [SwitchA] vlan 2
      [SwitchA-vlan2] port gigabitethernet 1/0/11
      [SwitchA-vlan2] quit
      [SwitchA] interface vlan-interface 2
      [SwitchA-Vlan-interface2] ip address 10.1.1.1 255.255.255.0
      [SwitchA-Vlan-interface2]quit

[SwitchA] vlan 3
[SwitchA-vlan3] port gigabitethernet 1/0/13
[SwitchA-vlan3] quit
[SwitchA] interface vlan-interface 3
[SwitchA-Vlan-interface3] ip address 10.1.3.1 255.255.255.0
[SwitchA-Vlan-interface3]quit

[SwitchA]ip route-static 0.0.0.0 0 10.1.3.2

#創建備份組1，IP地址為10.1.1.111
[SwitchA]inter vlan 2
[SwitchA-Vlan-interface2] vrrp vrid 1 virtual-ip 10.1.1.111

設置 Switch A 在備份組 1 中的優先級為 110，高于 Switch B 的優先級 100，以保證 Switch A 成
為 Master 負責轉發流量。
[SwitchA-Vlan-interface2] vrrp vrid 1 priority 110

設置 Switch A 工作在搶占方式，以保證 Switch A 故障恢復后，能再次搶占成為 Master，即只要
Switch A 正常工作，就由 Switch A 負責轉發流量。為了避免頻繁地進行狀態切換，配置搶占延遲時
間為 5 秒。
[SwitchA-Vlan-interface2] vrrp vrid 1 preempt-mode delay 500

(2) 配置 Switch B
#配置 VLAN2。
<SwitchB> system-view
[SwitchB] vlan 2
[SwitchB-Vlan2] port gigabitethernet 1/0/12
[SwitchB-vlan2] quit
[SwitchB] interface vlan-interface 2
[SwitchB-Vlan-interface2] ip address 10.1.1.2 255.255.255.0
[SwitchB-Vlan-interface2]quit

[SwitchB] vlan 3
[SwitchB-vlan3] port gigabitethernet 1/0/14
[SwitchB-vlan3] quit
[SwitchB] interface vlan-interface 3
[SwitchB-Vlan-interface3] ip address 10.1.4.1 255.255.255.0
[SwitchB-Vlan-interface3]quit

[SwitchB]ip route-static 0.0.0.0 0 10.1.4.2

#創建備份組 1，并配置備份組 1 的虛擬 IP 地址為 10.1.1.111。
[SwitchB] interface vlan-interface 2
[SwitchB-Vlan-interface2] vrrp vrid 1 virtual-ip 10.1.1.111

#設置 Switch B 在備份組 1 中的優先級為 100。
[SwitchB-Vlan-interface2] vrrp vrid 1 priority 100

設置 Switch B 工作在搶占方式，搶占延遲時間為 5 秒。
[SwitchB-Vlan-interface2] vrrp vrid 1 preempt-mode delay 500
