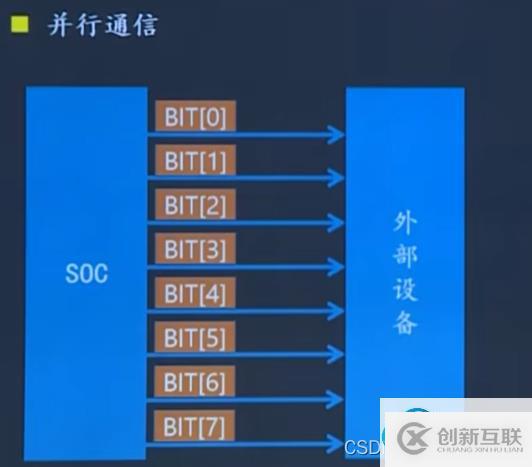

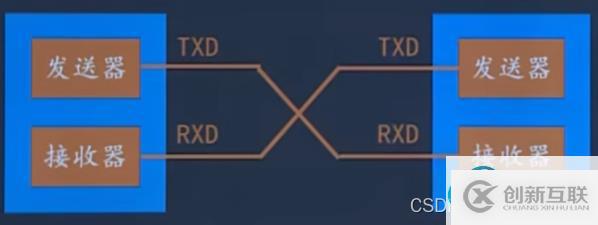

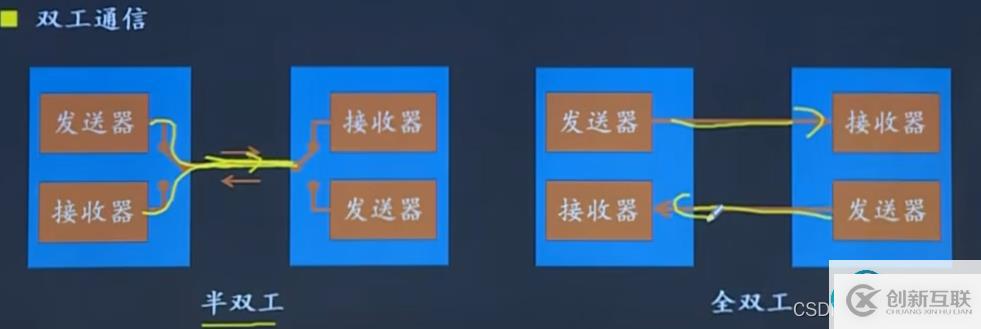

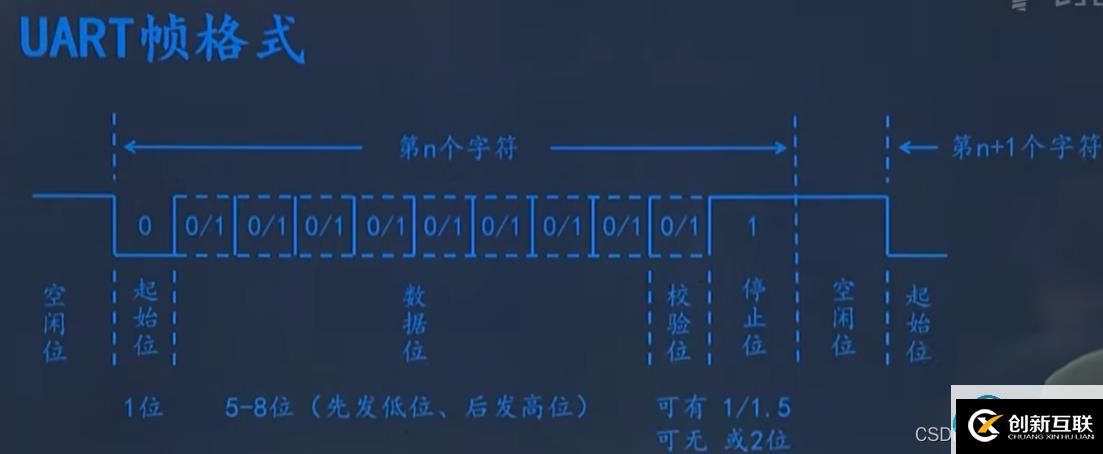

基礎： UART硬件連接 UART控制器 ? ? 一般情況下處理器中都會集成UART控制器，我們使用UART進行通信時只需要對其內部的相關寄存器進行設置即可 Exynos4412下的UART控制器（Exynos4412的主頻是1000兆） 設置引腳功能的本質是讓引腳在芯片內部連接到某一個對應的控制器上 這里可以設置為GPIO、UART和PWM三種功能 通信基礎 -?并行和串行 并行通信： ?? ?例如：char?類型的數據 1個字節8位 BIT[0] - BIT[7]可以一次性傳送過去 串行通信： ?? ?過獨木橋 單工和雙工 ? ? 單工通信： ?? ?? ? 發送器? -> ?接收器 ?? ? 波特率（每秒鐘傳送的二進制位的個數） ? ? 波特率用于描述UART通信是的通信速度，其單位為(bps bit per second)即每秒鐘傳送的bit的數量 一、URAT（Universal Asynchronous Receiver Transmitter） ? ? 通用異步收發器，是一種通用的串行、異步通信總線，該總線有兩條數據線，可以實現全雙工的發送和接收，在嵌入式系統中常用于主機與輔助設備之間的通信 異步：收發雙方時鐘不同步 如果連續發了兩個0或者兩個1或者多個1或0，如何去判斷1和0的個數？ ? ? 方式一：通過時間去判定，波特率，每秒鐘發送的二進制位的個數，那這樣子可能會因?yàn)閮刹繖C(jī)器的時間有不同步而產生錯位的情況 如何避免？ ? ? 采用串行通信方式，每次只允許一個位通過，這樣子就避免了錯位的問題 串口通信可以避免累計誤差的出現 UART存在的問題 1）電氣接口不統一

• ? ? UART只是對信號的時序進行了定義，而未定義接口的電氣特性
• ? ? UART通信時一般直接使用處理器使用的電平，即TTL電平，但不同的處理器使用的電平存在差異，所以不同的處理器使用的UART通信時一般不能直接相連
• ? ? UART沒有規定不同器間連接時連接器的標準，所以不同期間之間通過UART通信時連接很不方便

2）抗干擾能力差 ? ? UART一般直接使用TTL信號來表示0和1，但TTL信號的抗干擾能力較差，數據在傳輸過程中很容易出錯 3）通信距離極短 ? ? ?因?yàn)門TL信號的抗干擾能力較差，所以其通信距離也很短，一般只能用于一個電路板上的兩個不同的芯片之間的通信 二、RS232協議原理及應用 ? ? 這是一個用于串行通訊的標準，該標準采用一個標準的連接器標準中對連接器的每個引腳的作用加以規定，還對信號的電平加以規定 接口： ?? ?該標準規定采用一個25引腳的DB-25連接器，標準中對連接器的每個引腳的信號內容加以規定）還對各種信號的電平加以規定；后來IBM的PC機將RS232簡化成了DB-9在接器，后來成為事實標準；現在工業控制的RS-232接口一般只使用RXD、TXD、GND三條線; 信號： ?? ?該標準規定邏輯“1”的電平為-5v到-15v，遼輯“0”的電平為+5v到+15v，選用該電氣標準的目的在于提高抗干擾能力，增大通信距離，其傳送距離一般可達15m; 電平轉換： ?? ?雖然很多處理器中都會集成UART控制器，但處理器產生的信號一般都是TTL信號并不是符合RS232標準的信號，所以一般我們還需要在處理器外部去添加電路對信號的電平進行轉換; R232存在的問題

• ? ? 接口的信號電平值較高，易損壞接口電路的芯片，又因?yàn)榕cTTL電平不兼容，所以需要使用電平轉換芯片才能與TTL電路連接
• ? ? 通信速度較低
• ? ? 易產生共模干擾，抗噪聲干擾性較弱
• ? ? 傳輸距離較短（15m）

三、RS485協議原理及應用 ? ? ??該標準由電信行業協會和電子工業聯盟定義；使用該標準的通信網絡能在遠距離（可達1500米）條件下以及電子噪聲大的環境下有效傳輸信號，該標準允許連接多個收發器，即具有多站能力，這樣可以利用單一的RS485接口方便地建立起一個設備網絡 232和串口都是點對點兩個設備的通信協議，485可以形成一個網絡，大概可以到32個 信號： ?? ?RS485標準規定采用差分信號進行數據傳輸。兩線間的電壓差為+2v到+6v表示邏輯“1”，兩線間的電壓差為-2v到-6v表示邏輯“0”；使用差分信號能有效地減少噪聲信號的干擾，延長通信距離，RS485的通信距離可以達到1500m； RS485接口信號的電平比RS232降低了，所以不易損壞接口電路的芯片，且該電平與TTL電平兼容，可方便地與TTL電路連接 ? ? 差分信號： 差分傳輸是一種信號傳輸?shù)募夹g(shù)，區別于傳統的一根信號線一根地線的做法，差分傳輸在這兩根線上都傳輸信號，這兩個信號的振幅相同，相位相反。在這兩根線上的傳輸?shù)男盘?hào)就是差分信號。信號接收端比較這兩個電壓的差值來判斷發送端發送的邏輯狀態。在電路板上，差分走線必須是等長、等寬、緊密靠近、且在同一層面的兩根線。 接口 ? ? RS485采用兩線制，這種接線方式為總線式拓?fù)浣Y(jié)構，在同一總線上，可以同時存在多個節點； ? ? 因?yàn)椴捎脙删€制，數據的發送和接收都要使用這對差分信號線，發送和接收不能同時進行，所以只能采用 半雙工的方式工作，編程時也需要加以處理 電平轉換 ?? ?雖然很多處理器中都會集成UART控制器，但處理器產生的信號一般都是TTL信號并不是符合RS485標準的信號，所以一般我們還需要在處理器外部去添加電路將TTL信號轉換成差分信號; RS485的優勢

• 接口的信號電平值較低，不易損壞接口電路的芯片，且與TTL電平兼容，可方便地與TTL電路連接
• 通信速度快
• 抗噪聲干擾性強
• 傳輸距離較遠(1500m)
• 可實現多節點組網

485在編程時需注意收發不能同時進行 四、IIC總線 ?? ?IIC總線是PhiLips公司在八十年代初推出的一種串行、半雙工總線，主要用于近距離、低速的芯片之間的通信；IIC總線有兩根雙向的信號線；一根數據線SDA用于收發數據，一根時鐘線SCL用于通信雙方時鐘的同步；IIC總線硬件結構簡單，成本較低，因此在各個領域得到了廣泛的應用，經常用于一個電路板上的各個芯片之間的通信。 ? ? IIC總線是一種多主機總線，連接在IIC總線上的器件分為主機和從機主機有權發起和結束一次通信，而從機只能被主機呼叫；當總線上有多個主機同時啟用總線時，IIC也具備沖突檢測和仲裁的功能來防止錯誤產生；每個連接到IIC總線上的器件都有一個唯一的地址(7bit)，且每個器件都可以作為主機也可以作為從機(同一時刻只能有一個主機)，總線上的器件增加和刪除不影響其他器件正常工作；IIC總線在通信時總線上發送數據的器件為發送器，接收數據的器件為接收器； IIC總線通信過程

1. 主機發送起始信號啟用總線
2. 主機發送一個字節數據指明從機地址和后續字節的傳送方向
3. 被尋址的從機發送應答信號回應主機
4. 發送器發送一個字節數據（這一個字節的數據最后一位來決定除第一次發送的是主機發送給從機還是從機發給主機）
5. 接收器發送應答信號回應發送器... …(循環步驟4、5)
6. 通信完成后主機發送停止信號釋放總線

IIC總線尋址方式

1. ? ? IIC總線上傳送的數據是廣義的，既包括地址，又包括真正的數據
2. ?? ?主機在發送起始信號后必須先發送一個字節的數據，該數據的高7位為從機地址，最低位表示后續字節的傳送方向，‘0'表示主機發送數據，'1'表示主機接收數據；總線上所有的從機接收到該字節數據后都將這7位地址與自己的地址進行比較，如果相同，則認為自己被主機尋址，然后再根據第8位將自己定為發送器或接收器

起始信號和停止信號

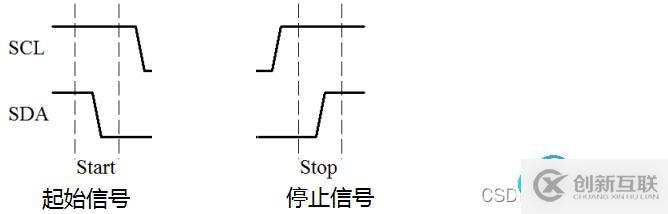

• SCL為高電平時，SDA由高變低表示起始信號
• SCL為高電平時，SDA由低變高表示停止信號
• 起始信號和停止信號都是由主機發出，起始信號產生后總線處于占用狀態，停止信號產生后總線處于空閑狀態

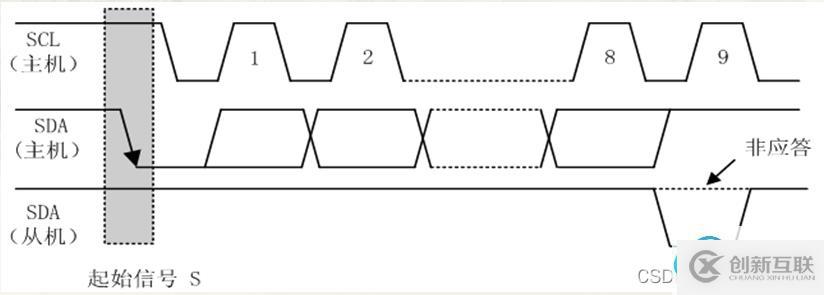

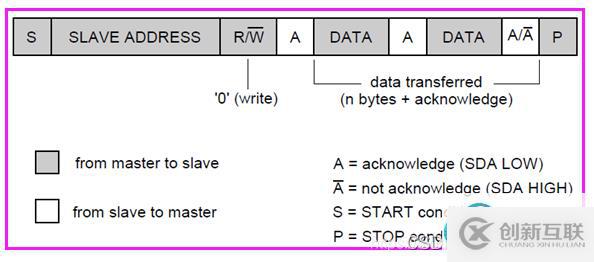

字節傳送與應答 ? ? IIC總線通信時每個字節為8位長度，數據傳送時，先傳送最高位，后傳送低位，發送器發送完一個字節數據后接收器必須發送1位應答位來回應發送器即一幀共有9位 同步信號 ? ? IIC總線在進行數據傳送時，時鐘線SCL為低電平期間發送器向數據線上發送一位數據，在此期間數據線上的信號允許發生變化，時鐘線SCL為高電平期間接收器從數據線上讀取一位數據，在此期間數據線上的信號不允許發生變化，必須保持穩定。 典型IIC時序 1）主機向從機發送數據 2）從機向主機發送數據 注：陰影部分表示數據由主機向從機傳送，無陰影部分表示從機向主機傳送；A表示應答，A非表示非應答，S表示起始信號，P表示終止信號 3）主機先向從機發送數據，然后從機再向主機發送數據 停止有兩種方式 ? ? 1、主機不發 ? ? 2、從機不接 五、SPI總線 ? ? SPI總線沒有起始信號和終止信號 ?? ?SPI(Serial Per ipheral Interface)是串行外設接口的縮寫，SPI是一種高速的、全雙工、同步的串行通信總線；SPI采用主從方式工作，一般有一個主設備和一個或多個從設備；SPI需要至少4根線，分別是MISO（主設備Master輸入從設備Out輸出）、MOSI（主設備輸出從設備輸入)、SCLK（時鐘）、CS（片選)SPI使用引腳較少且布線方便，所以越來越多的芯片集成了這種通信協議; 什么時候會用到4根以上的線？ ?? ?多個從機的時候 尋址方式 ?? ?當主設備要和某個從設備進行通信時，主設備需要先向?qū)?yīng)從設備的片選線上發送使能信號（高電平或者低電平，根據從機而定）表示選中該從設備 通信過程 ?? ?SPI總線在進行數據傳送時，先傳送高位，后傳送低位;數據線為高電平表示邏輯‘1’，低電平表示邏輯‘0’;一個字節傳送完成后無需應答即可開始下一個字節的傳送；SPI總線采用同步方式工作， 時鐘線在上升沿或下降沿時發送器向數據線上發送數據，在緊接著的下降沿或上升沿時接收器從數據線上讀取數據，完成一位數據傳送，八個時鐘周期即可完成一個字節數據的傳送; 無應答過程可能會存在主機一直在發，但是從機沒有接收到的情況 極性和相位 SPI總線有 四種不同的工作模式（00,01,10,11），取決于極性(CPOL)和相位(CPHL)這兩個因素 CPOL表示SCLK空閑時的狀態 ?? ??? ?CPOL=O，空閑時SCLK為低電平 ?? ??? ?CPOL=1，空閑時SCLK為高電平 CPHA表示采樣時刻 ?? ??? ?CPHA=0，每個周期的第一個時鐘沿采樣 ?? ??? ?CPHA=1，每個周期的第二個時鐘沿采樣 IIC和SPI的異同 相同點 ?? ?1.均采用串行步的方式 ?? ?2.均采用TTL電平，傳輸距離和應用場景類似 ?? ?3.均采用主從方式工作 不同點 ?? ?1.IIC為半雙工，SPI為全雙工 ?? ?2.IIC有應答機制，SPI無應答機制 ?? ?3.IIC通過向總線廣播從機地址來尋址，SPl通過向?qū)?yīng)從機發送使能信號來尋址 ?? ?4.IIC的時鐘極性和時鐘相位固定，SPI的時鐘極性和時鐘相位可調 SPI缺點 ? ? ? 需要占用主機較多的口線（每個從機都需要一根片選線）；? ?? ?只支持單個主機；? ?? ?沒有指定的流控制，沒有應答機制確認是否接收到數據 。 優點： ? ?? 支持全雙工操作；? ?? ?操作簡單；? ?? ?數據傳輸速率較高。
