今天我們來講一下局域網中交換機的配置。首先做好拓撲圖

實驗要求:

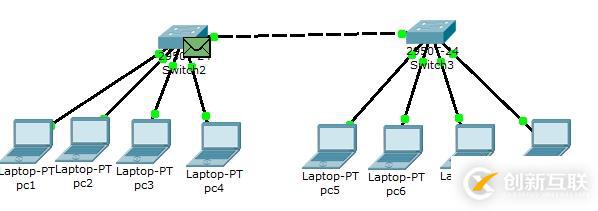

1、 按圖示要求在packet tracer內作好拓撲圖，并給各PC機配上所要求的IP地址

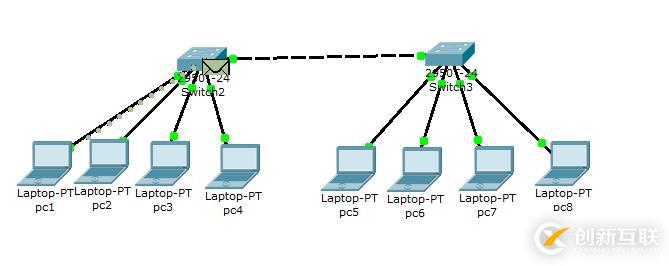

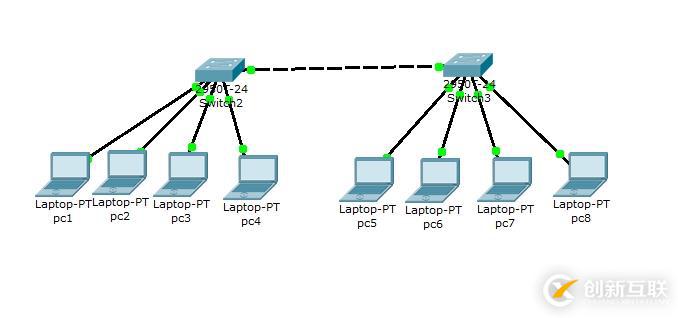

下面來看一下圖形：

從左到右依次pc機ip

Pc1： 192.168.1.1       pc2： 192.168.1.2

Pc3： 192.168.1.3       pc4： 192.168.1.4

Pc5： 192.168.1.5       pc6： 192.168.1.6

Pc7： 192.168.1.7       pc8： 192.168.1.8

交換機ip

Swch3 192.168.1.111

Swch4 192.168.1.222

以上子網掩碼都為 255.255.255.0

2.驗證交換機地址學習、轉發與過濾機制，并解釋其原理（要求用數據包轉發截圖并結合交換機的mac地址表來說明）

配置好ip了。下面來看一下地址學習和轉發與過濾。

地址學習就是進入幀的源mac地址與進入端口相關聯，

轉發就是交換機接收到該數據幀后。查看該幀的目的MAC地址。看看該地址是不是本交換機的MAC地址。如果是則進行幀校驗運算。。是完整的幀就收下。并解封裝出數據包，交給上處理。如果不是自己的MAC地址。則查看那一下CAM表，有該目的地址則與相對應的目的端口發送，如果CAM表內沒有改目的地址，則以泛洪的形式從交換機的其他端口轉發。。就是發送到與此交換機相連接的每一臺pc機。然后每臺pc機接收后查看是否是自己的。不是自己的丟棄。發現目的地址是自己的。則進行校驗和運算。然后拆封數據幀，將數據交給上層處理。其實就是將數據返回到交換機。這一過程與最初的相反。源地址變?yōu)槟康牡刂罚康牡刂纷優樵吹刂贰Ｈ缓蟀l(fā)送，交換機繼續地址學習，最初的目的地址此時也端口相關聯，然后交換機學習了兩個地址存放在MAC表中，一個是源地址一個是目的地址，然后發送給最初的源地址，。而此時交換機在發送的時候不會是泛宏的形式了，直接發送給源mac地址的pc機。

過濾其實就是已知目的地址和源地址，直接發送，不會以泛洪的形式發送給所有pc機了。。

下面來用圖形演示一下。。

地址學習

使用pc1 ping pc8

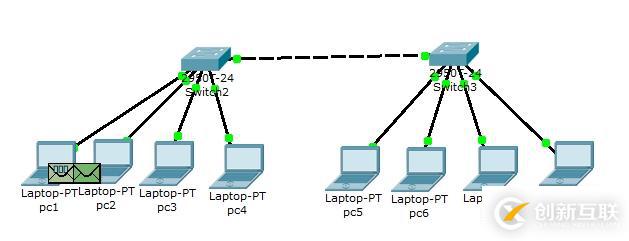

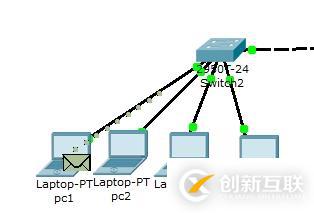

第一步：ping pc8

準備發送數據包，此時源mac地址是192.168.1.1，目的地址是192.168.1.8

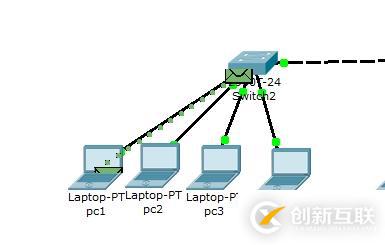

發送數據到交換機2。則此時交換機2地址學習，將源地址192.168.1.1保存到CAM表中，與交換機的2端口相連接，然后轉發，

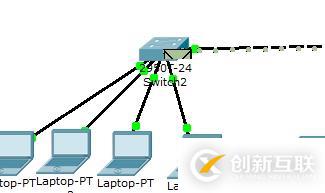

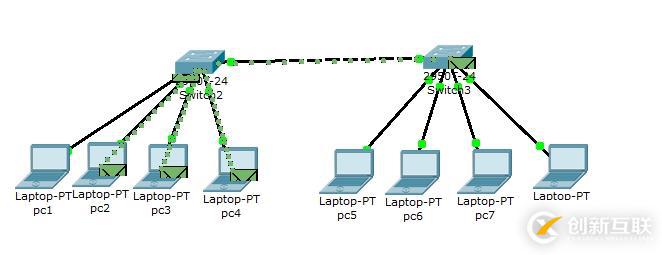

交換機地址學習。知道pc1的源地址了。不知道目的地址，所以以泛洪的形式轉發，如下圖

左邊pc2--pc7都不是，已經丟棄，如下圖

然后pc8發現此數據是自己的，解封，交給上層處理，繼續轉發，此時源MAC地址為192.168.1.8目的地址為192.168.1.1，，交換機3地址學習將pc8的地址學習到CAM表中，

然后轉發，，因為已經知道目的地址和源地址了，此數據為已知單播幀，所以不會在以泛洪的形式發送了。。發送到交換機2，因為交換機2有192.168.1.1的地址，

再轉發，交換機直接發送到pc1，不會發送到其他pc機了

然后在看一下，轉發就是交換機和pc8發送的過程，過濾則是已經知道目的，不會以泛洪的形式發送，指定的發送文件，把其他的地址過濾掉了，不發送給其他pc機，

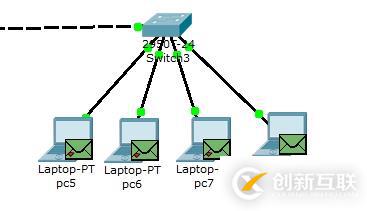

過濾的過程

發送給交換機3，不發送給其他pc機

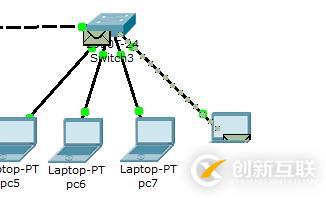

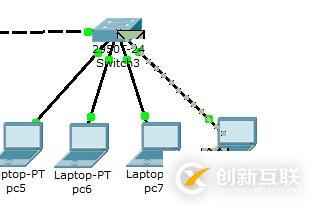

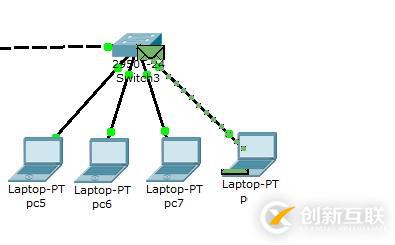

交換機3知道目的之地址在哪一個端口，直接發送給pc8不發送給pc5-7

看下面返回轉發都是單線發送，

好了，，下面來配置交換機吧

在兩交換機上配置主機名、各種密碼、各接口速度、雙工及標示，并給交換機配上所給的IP地址。

練習進行各模式間的切換，練習使用幫助功能、熟悉ios系統環境

查看配置文件，查看接口信息，簡要查看接口IP信息。

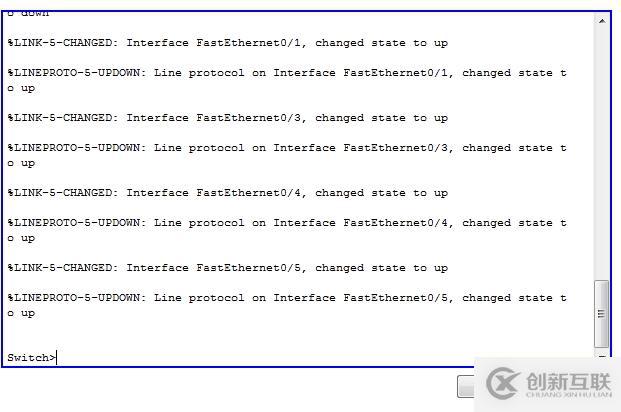

點擊交換機2，出現這個畫面，

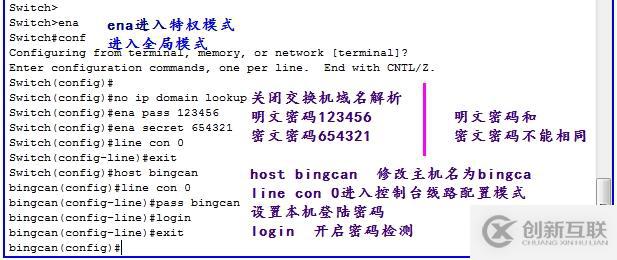

基本配置如下：

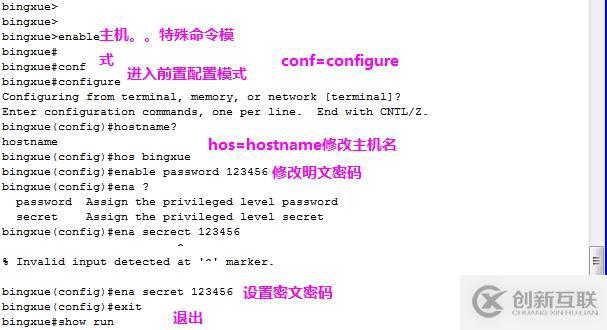

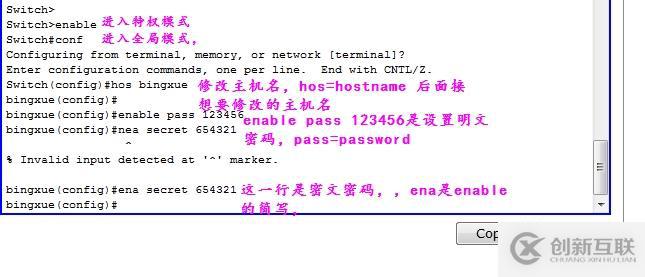

接下來我們來詳細看一下如何修改主機名，密碼，設置接口速度，IP等等···

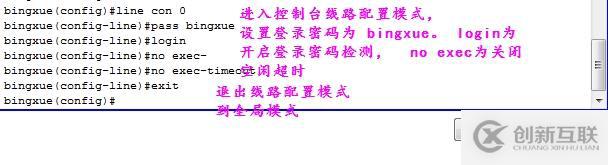

下面配置控制臺線路，設置登錄密碼，關閉空閑超時,這個登錄密碼是本機登錄需要的密碼。。

現在在設置一下遠程登錄的密碼。

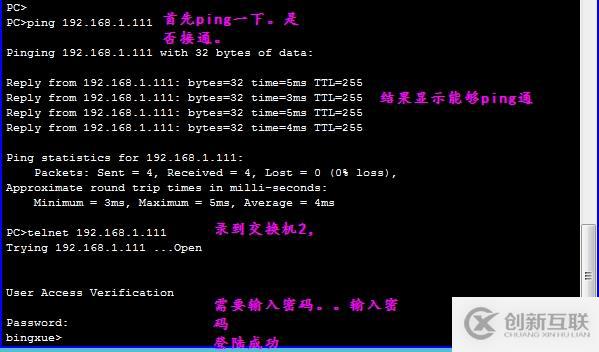

下面用pc1來登錄一下試試

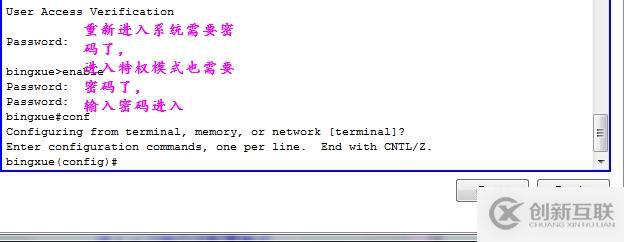

下面來檢驗一下，看看本機密碼是否設置成功，右下圖可知密碼設置成功

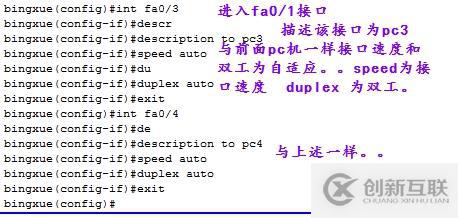

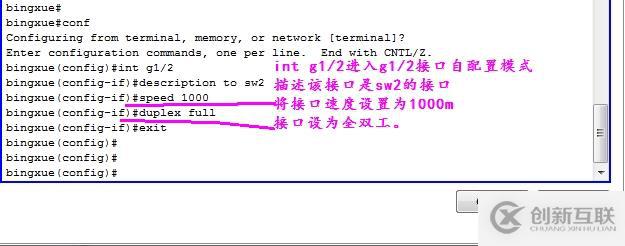

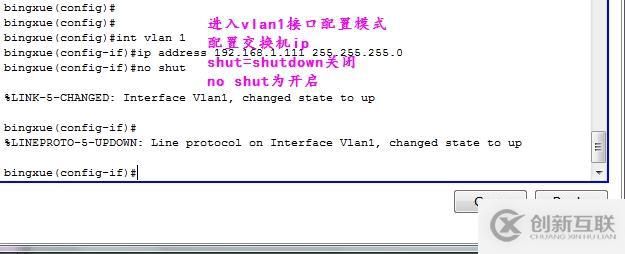

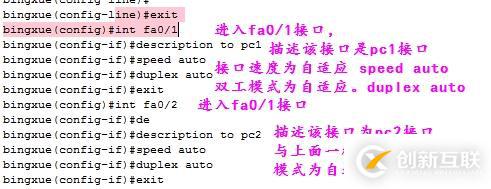

下面來設置交換機IP和接口速度,和雙工

再來配置一下幾個pc機的接口速度和雙工

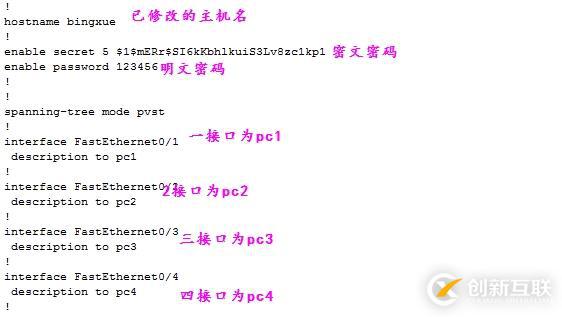

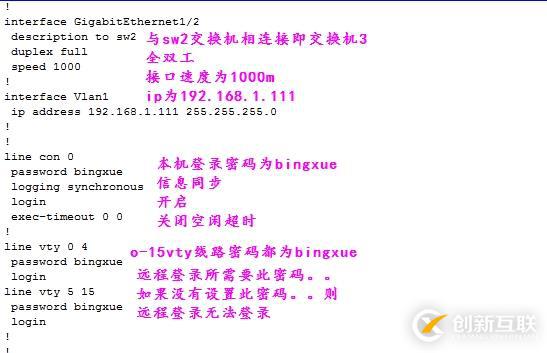

好了查看一下交換機2的配置

下面再來配置交換機3

修改主機名 配置登錄密碼，

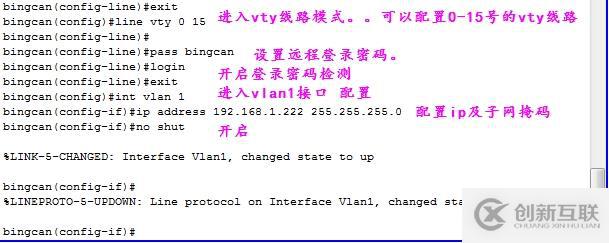

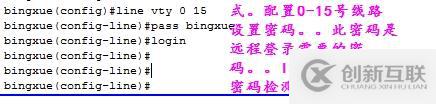

配置遠程登錄密碼 要進入vty線路模式配置。。

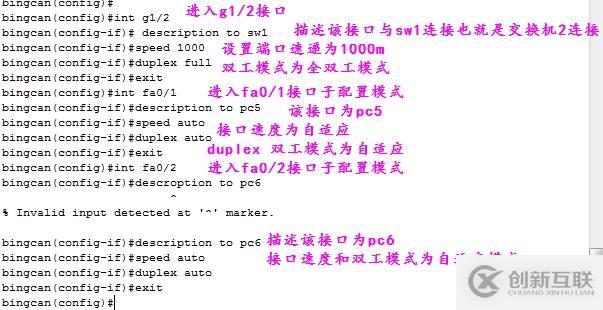

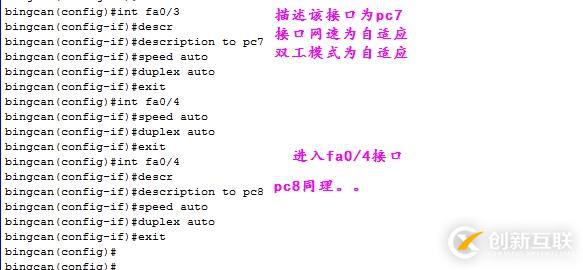

配置接口網速機雙關

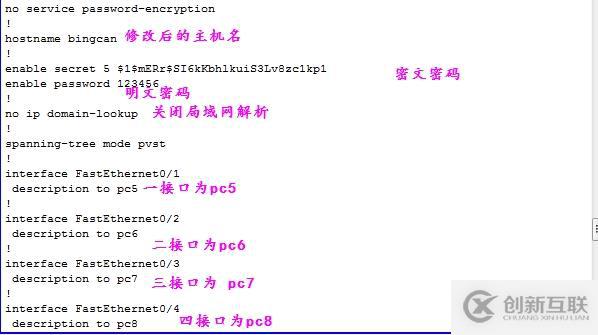

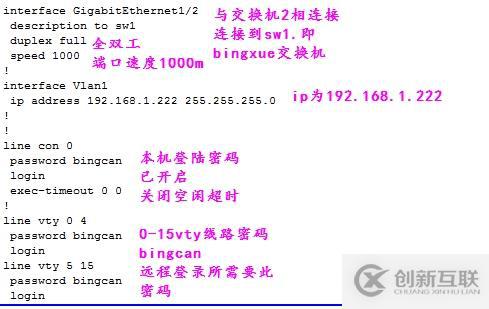

來查看一下交換機3的配置

好了，，pc機都配置完了。。交換機也配置好了。。完工。。

以上就是簡單的局域網交換機配置信息。

在實際環境中，也有些情況，是不需要配置交換機的。直接用傻瓜式交換機。
