一 圖的定義與操作

A 定義
圖是有頂點集合(Vertex)及頂點間的關系集合(Edge)組成的一種數據結構
Graph=(V,E)

無向邊
1.頂點x和y之間的邊沒有方向,則稱該邊為 無向邊
2.(x,y)與(y,x)意義相同，表示x和y之間有連接
無向圖
圖中任意兩個頂點之間的邊均是無向邊，則稱該圖為無向圖
有向邊
1.頂點x和y之間的邊有方向，則稱該邊為有向邊
2.<x,y>與<y,x>意義不同，前項表示從x連接到y(tǒng)，后項表示從y連接到x
有向圖
圖中任意兩個頂點之間的邊鈞是有向邊，則稱該圖為有向圖

頂點鄰接的定義
1.無向圖--如果(x,y)屬于E,則稱x和y互為鄰接
2.有向圖--如果<x,y>屬于E,則稱頂點x鄰接到頂點y
度(Degree)的定義
1.頂點v的度是和v相關聯的邊的數目，記為TD(v)
a.入度:以v為頭的邊的數目，記為ID(v)
b.出度:以v為尾的邊的數目，記為OD(v)

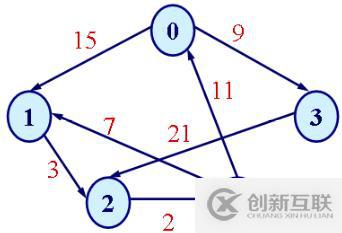

權(Weight)的定義
1.與圖的邊相關的數據元素叫權
2.權常用來表示圖中頂點間的距離或者耗費

圖的一些常用操作
1.設置頂點的值 2.獲取頂點的值 3.獲取鄰接頂點 4.設置邊的值
5.刪除邊 6.獲取頂點數 等等

讓客戶滿意是我們工作的目標，不斷超越客戶的期望值來自于我們對這個行業的熱愛。我們立志把好的技術通過有效、簡單的方式提供給客戶，將通過不懈努力成為客戶在信息化領域值得信任、有價值的長期合作伙伴，公司提供的服務項目有：申請域名、網站空間、營銷軟件、網站建設、多倫網站維護、網站推廣。

template <typename V,typename E>
class Graph:public Object
{
public:
        virtual V getVertex(int x)=0;
        virtual bool getVertex(int x,V& value)=0;
        virtual bool setVertex(int i,const V& value)=0;
        virtual SharedPointer<Array<int>>getAdjacent(int i)=0;
        virtual E getEdge(int i,int j)=0;
        virtual bool getEdge(int i, int j,E& value)=0;
        virtual bool setEdge(int i, int j,const E& value)=0;
        virtual bool removeEdge(int i,int j)=0;
        virtual int vCount()=0;
        virtual int eCount()=0;
        virtual int OD(int i)=0;
        virtual int ID(int i)=0;
                virtual int TD(int i);
}；

二 圖的存儲結構

基本思想
1.用一維數組存儲頂點:描述頂點相關的數據
2.用二維數組存儲邊:描述頂點間的關系和權

鄰接矩陣法
-設圖A=(V,E)是一個有n個頂點的圖，圖的鄰接矩陣為Edge[n][n],則

實現方法一：直接使用數組表示頂點集和邊集

template <int N,typename V,typename E>
class MatrixGraph:public Graph<V,E>
{
    protected:
        V m_vertexes[N];
        E m_edges[N][N];
        int m_eCount;
    public:
    //......
};

問題：
1.構造效率低下--圖對象初始化時，頻繁調用頂點類型和邊類型的構造函數
2.空間使用率低下--圖對象占用大量空間，而大多數空間處于閑置狀態
3.無法表示空值--無法用統一的方式表示為空的情形
實現方式二：使用指針數組表示頂點集和邊集

template <int N,typename V,typename E>
class MatrixGraph:public Graph<V,E>
{
    protected:
        V* m_vertexes[N];
        E* m_edges[N][N];
        int m_eCount;
    public:
    //......
};

問題的解決：
1.構造效率--初始化圖像時，只需要將數組元素賦值為空
2.空間使用率--頂點數據元素和邊數據元素在需要時動態創建
3.空值的表示--任意的頂點類型和邊類型都使用NULL表示空值

圖的遍歷
1.廣度優先--以二叉樹層次遍歷的思想對圖進行遍歷
2.深度優先--以二叉樹先序遍歷的思想對圖進行遍歷

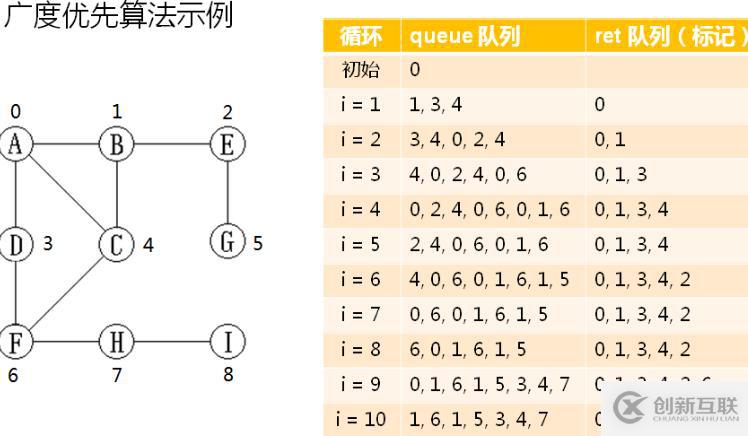

A.廣度優先算法
-原料：隊列 LinkQueue<T>
-步驟
1.將起始頂點壓入隊列中
2.隊頭頂點v彈出，判斷是否已經標記
3.標記頂點v，并將頂點v的鄰接頂點壓入隊列中
4.判斷隊列是否為空

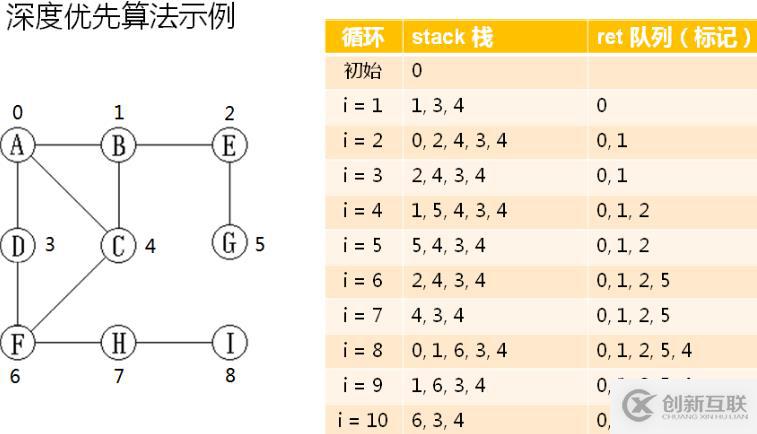

B.深度優先算法
-原料：class LinkStack<T>;
-步驟：
1.將起始點壓入棧中
2.彈出棧頂頂點v，判斷是否已經標記
3.標記頂點v，并將頂點v的鄰接頂點壓入棧中
4.判斷棧是否為空

代碼實現

 SharedPointer<Array<int>>BFS(int i)
        {
            DynamicArray<int>* ret=NULL;

            if((0<=i)&&(i<vCount()))
            {
                LinkQueue<int>q;
                LinkQueue<int>r;
                DynamicArray<bool>visited(vCount());

                for(int i=0;i<visited.length();i++)
                {
                    visited[i]=false;
                }

                q.add(i);

               while(q.length()>0)
                {
                    int v=q.front();

                    q.remove();

                    if(!visited[v])
                    {
                        SharedPointer< Array<int> >aj=getAdjacent(v);

                        for(int j=0;j<aj->length();j++)
                        {
                            q.add((*aj)[j]);
                        }

                        r.add(v);

                        visited[v]=true;
                    }
                }
                ret=toArray(r);
            }
            else
            {
                THROW_EXCEPTION(InvalidParameterException,"0.0");
            }

            return ret;
        }

        SharedPointer<Array<int>>DFS(int i)
        {
            DynamicArray<int>* ret=NULL;

            if((0<=i)&&(i<vCount()))
            {
                LinkStack<int>s;
                LinkQueue<int>r;
                DynamicArray<bool>visited(vCount());

                for(int j=0;j<visited.length();j++)
                {
                    visited[j]=false;
                }

                s.push(i);

               while(s.size()>0)
                {
                    int v=s.top();

                    s.pop();

                    if(!visited[v])
                    {
                        SharedPointer<Array<int>>aj=getAdjacent(v);

                        for(int j=aj->length()-1;j>=0;j--)
                        {
                            s.push((*aj)[j]);
                        }

                        r.add(v);
                        visited[v]=true;
                    }
                }
                ret=toArray(r);
            }
            else
            {
                THROW_EXCEPTION(InvalidParameterException,"...");
            }
            return ret;
        }
