概覽

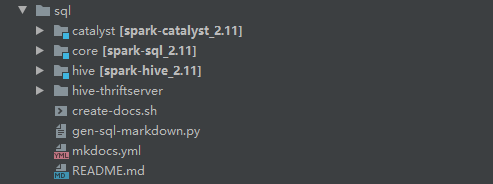

Spark SQL模塊，主要就是處理跟SQL解析相關的一些內容，說得更通俗點就是怎么把一個SQL語句解析成Dataframe或者說RDD的任務。以Spark 2.4.3為例，Spark SQL這個大模塊分為三個子模塊，如下圖所示

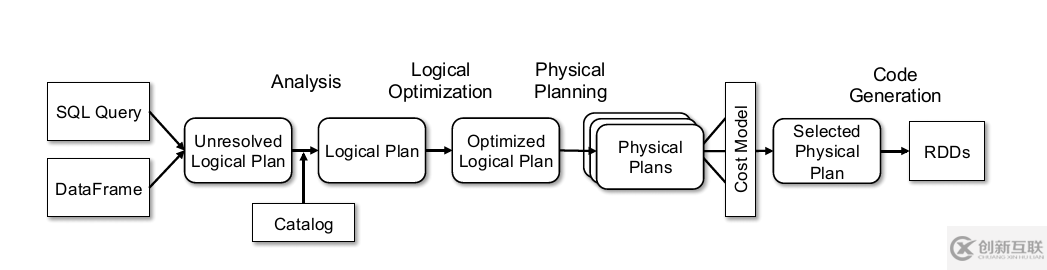

其中Catalyst可以說是Spark內部專門用來解析SQL的一個框架，在Hive中類似的框架是Calcite（將SQL解析成MapReduce任務）。Catalyst將SQL解析任務分成好幾個階段

而Core模塊其實就是Spark SQL主要解析的流程，當然這個過程中會去調用Catalyst的一些內容。這模塊里面比較常用的類包括SparkSession，DataSet等。

主要流程大概可以分為以下幾步：

1. Parser：Sql語句經過Antlr4解析，生成Unresolved Logical Plan

2. Analysis：analyzer與catalog進行綁定（catlog存儲元數據）,生成Logical Plan;

3. Logical Optimizations：optimizer對Logical Plan優化,生成Optimized LogicalPlan;

4. Physical Planning：前面的 logical plan 不能被 Spark 執行，而這個過程是把 logical plan 轉換成多個 physical plans，然后利用代價模型（cost model）選擇最佳的 physical plan；

5. prepareForExecution()將 Physical Plan 轉換成 executed Physical Plan;

6. Code Generation：這個過程會把 SQL 查詢生成 Java 字節碼。

7. execute()執行可執行物理計劃，得到RDD;

以一條SQL為例

-- t1
id,value,cid,did
1,1,1,1
10,1,1,2

-- t2
id,value,cid,did
10,1,1,1
10,1,1,1

SELECT
    sum(v)
FROM (
      SELECT
        t1.id,
        1 + 2 + t1.value AS v
      FROM t1 JOIN t2
      WHERE
        t1.id = t2.id AND
        t1.cid = 1 AND
        t1.did = t1.cid + 1 AND
        t2.id > 5
) iteblog

語法樹被轉換成 Unresolved LogicalPlan

調用詞法分析器 SqlBaseLexer.java 和語法分析器SqlBaseParser.java構建語法樹。生成語法樹之后，使用 AstBuilder 將語法樹轉換成 LogicalPlan，這個 LogicalPlan 也被稱為 Unresolved LogicalPlan。解析后的邏輯計劃如下：

== Parsed Logical Plan ==
'Project [unresolvedalias('sum('v), None)]
+- 'SubqueryAlias iteblog
   +- 'Project ['t1.id, ((1 + 2) + 't1.value) AS v#16]
      +- 'Filter ((('t1.id = 't2.id) AND ('t1.cid = 1)) AND (('t1.did = ('t1.cid + 1)) AND ('t2.id > 5)))
         +- 'Join Inner
            :- 'UnresolvedRelation [t1]
            +- 'UnresolvedRelation [t2]

Unresolved LogicalPlan是按照sql直接翻譯過來的，可以對照著SQL從下往上看的，t1 和 t2 兩張表被生成了 UnresolvedRelation。

解析邏輯計劃

在 SQL 解析階段生成了 Unresolved LogicalPlan，從上圖可以看出邏輯算子樹中包含了 UnresolvedRelation 和 unresolvedalias 等對象。Unresolved LogicalPlan 僅僅是一種數據結構，不包含任何數據信息，比如不知道數據源、數據類型，不同的列來自于哪張表等。Analyzer 階段會使用事先定義好的 Rule 以及 SessionCatalog 等信息對 Unresolved LogicalPlan 進行 transform。SessionCatalog 主要用于各種函數資源信息和元數據信息（數據庫、數據表、數據視圖、數據分區與函數等）的統一管理。而Rule 是定義在 Analyzer 里面的，如下具體如下：

lazy val batches: Seq[Batch] = Seq(
    Batch("Hints", fixedPoint,
      new ResolveHints.ResolveBroadcastHints(conf),
      ResolveHints.ResolveCoalesceHints,
      ResolveHints.RemoveAllHints),
    Batch("Simple Sanity Check", Once,
      LookupFunctions),
    Batch("Substitution", fixedPoint,
      CTESubstitution,
      WindowsSubstitution,
      EliminateUnions,
      new SubstituteUnresolvedOrdinals(conf)),
    Batch("Resolution", fixedPoint,
      ResolveTableValuedFunctions ::                    //解析表的函數
      ResolveRelations ::                               //解析表或視圖
      ResolveReferences ::                              //解析列
      ResolveCreateNamedStruct ::
      ResolveDeserializer ::                            //解析反序列化操作類
      ResolveNewInstance ::
      ResolveUpCast ::                                  //解析類型轉換
      ResolveGroupingAnalytics ::
      ResolvePivot ::
      ResolveOrdinalInOrderByAndGroupBy ::
      ResolveAggAliasInGroupBy ::
      ResolveMissingReferences ::
      ExtractGenerator ::
      ResolveGenerate ::
      ResolveFunctions ::                               //解析函數
      ResolveAliases ::                                 //解析表別名
      ResolveSubquery ::                                //解析子查詢
      ResolveSubqueryColumnAliases ::
      ResolveWindowOrder ::
      ResolveWindowFrame ::
      ResolveNaturalAndUsingJoin ::
      ResolveOutputRelation ::
      ExtractWindowExpressions ::
      GlobalAggregates ::
      ResolveAggregateFunctions ::
      TimeWindowing ::
      ResolveInlineTables(conf) ::
      ResolveHigherOrderFunctions(catalog) ::
      ResolveLambdaVariables(conf) ::
      ResolveTimeZone(conf) ::
      ResolveRandomSeed ::
      TypeCoercion.typeCoercionRules(conf) ++
      extendedResolutionRules : _*),
    Batch("Post-Hoc Resolution", Once, postHocResolutionRules: _*),
    Batch("View", Once,
      AliasViewChild(conf)),
    Batch("Nondeterministic", Once,
      PullOutNondeterministic),
    Batch("UDF", Once,
      HandleNullInputsForUDF),
    Batch("FixNullability", Once,
      FixNullability),
    Batch("Subquery", Once,
      UpdateOuterReferences),
    Batch("Cleanup", fixedPoint,
      CleanupAliases)
)

補充表的信息，比如字段、類型，綁定select、where各種字段和表的關系。綁定之后：

== Analyzed Logical Plan ==
sum(v): bigint
Aggregate [sum(cast(v#16 as bigint)) AS sum(v)#22L]
+- SubqueryAlias iteblog
   +- Project [id#0, ((1 + 2) + value#1) AS v#16]
      +- Filter (((id#0 = id#8) AND (cid#2 = 1)) AND ((did#3 = (cid#2 + 1)) AND (id#8 > 5)))
         +- Join Inner
            :- SubqueryAlias t1
            :  +- Relation[id#0,value#1,cid#2,did#3] parquet
            +- SubqueryAlias t2
               +- Relation[id#8,value#9,cid#10,did#11] parquet

• 表的字段信息補全，文件來自parquet

• 跟之后的join、filter等等的字段做綁定

• sum被解析成 Aggregate 函數

優化邏輯集合計劃

對 Unresolved LogicalPlan 進行相關 transform 操作得到了 Analyzed Logical Plan，這個 Analyzed Logical Plan 是可以直接轉換成 Physical Plan 然后在 Spark 中執行。但是如果直接這么弄的話，得到的 Physical Plan 很可能不是最優的，因?yàn)樵趯?shí)際應用中，很多低效的寫法會帶來執行效率的問題，需要進一步對Analyzed Logical Plan 進行處理，得到更優的邏輯算子樹。于是， 針對 SQL 邏輯算子樹的優化器 Optimizer 應運而生。

這個階段的優化器主要是基于規則的（Rule-based Optimizer，簡稱 RBO），而絕大部分的規則都是啟發式規則，也就是基于直觀或經驗而得出的規則，比如列裁剪（過濾掉查詢不需要使用到的列）、謂詞下推（將過濾盡可能地下沉到數據源端）、常量累加（比如 1 + 2 這種事先計算好） 以及常量替換（比如 SELECT * FROM table WHERE i = 5 AND j = i + 3 可以轉換成 SELECT * FROM table WHERE i = 5 AND j = 8）等等。

與前文介紹綁定邏輯計劃階段類似，這個階段所有的規則也是實現 Rule 抽象類，多個規則組成一個 Batch，多個 Batch 組成一個 batches，同樣也是在 RuleExecutor 中進行執行，由于前文已經介紹了 Rule 的執行過程，本節就不再贅述。

那么針對前文的 SQL 語句，這個過程都會執行哪些優化呢？這里按照 Rule 執行順序一一進行說明。

謂詞下推

謂詞下推在 Spark SQL 是由 PushDownPredicate 實現的，這個過程主要將過濾條件盡可能地下推到底層，最好是數據源。所以針對我們上面介紹的 SQL，使用謂詞下推優化得到的邏輯計劃如下

從上圖可以看出，經過列裁剪后，t1 表只需要查詢 id 和 value 兩個字段；t2 表只需要查詢 id 字段。這樣減少了數據的傳輸，而且如果底層的文件格式為列存（比如 Parquet），可以大大提高數據的掃描速度的。

常量替換

常量替換在 Spark SQL 是由 ConstantPropagation 實現的。也就是將變量替換成常量，比如 SELECT * FROM table WHERE i = 5 AND j = i + 3 可以轉換成 SELECT * FROM table WHERE i = 5 AND j = 8。這個看起來好像沒什么的，但是如果掃描的行數非常多可以減少很多的計算時間的開銷的。經過這個優化，得到的邏輯計劃如下：

優化后的邏輯計劃：

== Optimized Logical Plan ==
Aggregate [sum(cast(v#16 as bigint)) AS sum(v)#22L]
+- Project [(3 + value#1) AS v#16]
   +- Join Inner, (id#0 = id#8)
      :- Project [id#0, value#1]
      :  +- Filter (((((isnotnull(cid#2) AND isnotnull(did#3)) AND (cid#2 = 1)) AND (did#3 = 2)) AND (id#0 > 5)) AND isnotnull(id#0))
      :     +- Relation[id#0,value#1,cid#2,did#3] parquet
      +- Project [id#8]
         +- Filter (isnotnull(id#8) AND (id#8 > 5))
            +- Relation[id#8,value#9,cid#10,did#11] parquet

到這里，優化邏輯計劃階段就算完成了。另外，Spark 內置提供了多達70個優化 Rule

物理計劃

前面介紹的邏輯計劃在 Spark 里面其實并不能被執行的，為了能夠執行這個 SQL，一定需要翻譯成物理計劃，到這個階段 Spark 就知道如何執行這個 SQL 了。和前面邏輯計劃綁定和優化不一樣，這里使用的是策略（Strategy），而且前面介紹的邏輯計劃綁定和優化經過 Transformations 動作之后，樹的類型并沒有改變，也就是說：Expression 經過 Transformations 之后得到的還是 Transformations ；Logical Plan 經過 Transformations 之后得到的還是 Logical Plan。而到了這個階段，經過 Transformations 動作之后，樹的類型改變了，由 Logical Plan 轉換成 Physical Plan 了。

一個邏輯計劃（Logical Plan）經過一系列的策略處理之后，得到多個物理計劃（Physical Plans），物理計劃在 Spark 是由 SparkPlan 實現的。多個物理計劃再經過代價模型（Cost Model）得到選擇后的物理計劃（Selected Physical Plan）。

Cost Model 對應的就是基于代價的優化（Cost-based Optimizations，CBO），核心思想是計算每個物理計劃的代價，然后得到最優的物理計劃。

== Physical Plan ==
*(3) HashAggregate(keys=[], functions=[sum(cast(v#16 as bigint))], output=[sum(v)#18L])
+- Exchange SinglePartition, true, [id=#70]
   +- *(2) HashAggregate(keys=[], functions=[partial_sum(cast(v#16 as bigint))], output=[sum#21L])
      +- *(2) Project [(3 + value#1) AS v#16]
         +- *(2) BroadcastHashJoin [id#0], [id#8], Inner, BuildRight
            :- *(2) Project [id#0, value#1]
            :  +- *(2) Filter (((((isnotnull(cid#2) AND isnotnull(did#3)) AND (cid#2 = 1)) AND (did#3 = 2)) AND (id#0 > 5)) AND isnotnull(id#0))
            :     +- *(2) ColumnarToRow
            :        +- FileScan parquet [id#0,value#1,cid#2,did#3] Batched: true, DataFilters: [isnotnull(cid#2), isnotnull(did#3), (cid#2 = 1), (did#3 = 2), (id#0 > 5), isnotnull(id#0)], Format: Parquet, Location: InMemoryFileIndex[file:/Users/bytedance/Documents/Own/project/practice/src/main/data/data1/t1.csv], PartitionFilters: [], PushedFilters: [IsNotNull(cid), IsNotNull(did), EqualTo(cid,1), EqualTo(did,2), GreaterThan(id,5), IsNotNull(id)], ReadSchema: struct<id:int,value:int,cid:int,did:int>
            +- BroadcastExchange HashedRelationBroadcastMode(List(cast(input[0, int, true] as bigint))), [id=#64]
               +- *(1) Project [id#8]
                  +- *(1) Filter (isnotnull(id#8) AND (id#8 > 5))
                     +- *(1) ColumnarToRow
                        +- FileScan parquet [id#8] Batched: true, DataFilters: [isnotnull(id#8), (id#8 > 5)], Format: Parquet, Location: InMemoryFileIndex[file:/Users/bytedance/Documents/Own/project/practice/src/main/data/data1/t2.csv], PartitionFilters: [], PushedFilters: [IsNotNull(id), GreaterThan(id,5)], ReadSchema: struct<id:int>

Join inner變成了broadcastHashJoin
