OSPF、VLAN、RIP、單臂路由如何實現全網互通

這篇文章主要介紹OSPF、VLAN、RIP、單臂路由如何實現全網互通,文中介紹的非常詳細,具有一定的參考價值,感興趣的小伙伴們一定要看完!

創新互聯是一家專業提供北戴河企業網站建設,專注與做網站、成都網站制作、H5開發、小程序制作等業務。10年已為北戴河眾多企業、政府機構等服務。創新互聯專業網站制作公司優惠進行中。

OSPF、VLAN、RIP、單臂路由綜合實驗,實現全網互通

前言:根據之前所學的內容,現在要把所學的內容結合在一起,放在一個實驗拓?fù)鋱D中,使得全網能夠通訊。更主要的是鞏固了這些知識,加深印象。

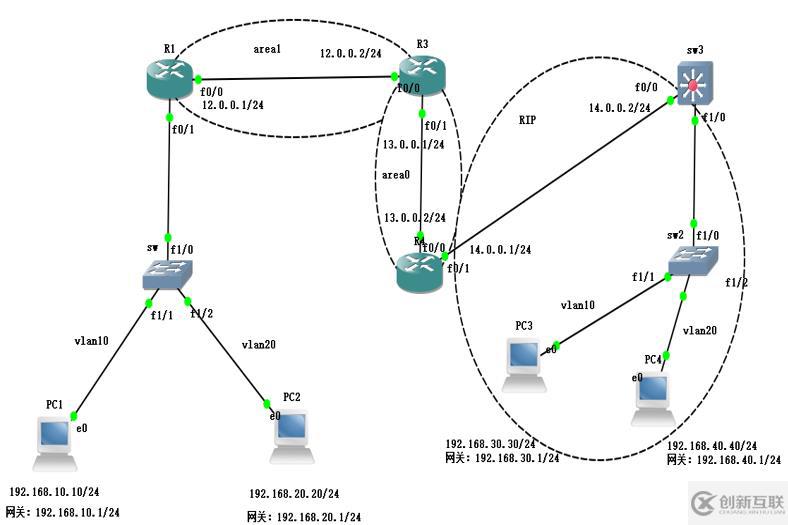

實驗拓?fù)鋱D如下:

OSPF、VLAN、RIP、單臂路由如何實現全網互通

一:實驗介紹

首先需要把各個路由器的接口地址配置完成,從左邊依次開始,R1、SW和下面的主機這一部分需要配置靜態路由,SW和SW2上需要劃分vlan10 和vlan20, R1、R3、R4需要配置ospf協議,R4、SW3需要配置RIP協議。下面我們就來看看具體步驟。

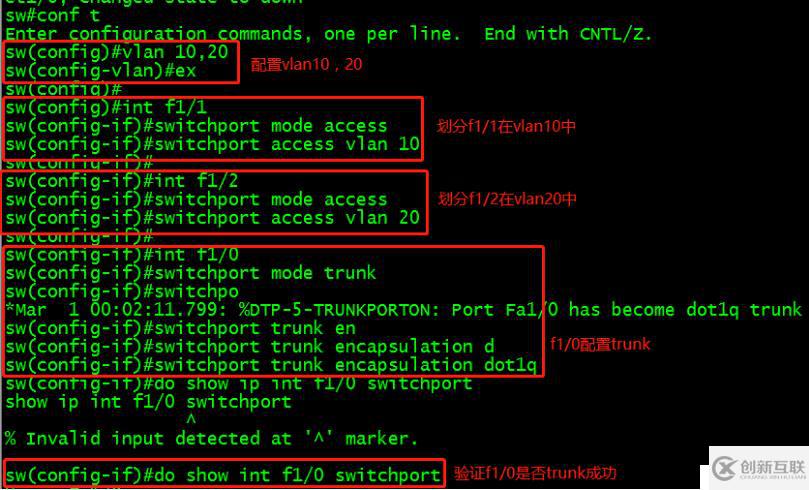

1、SW的配置

先劃分兩個接口f1/1、f1/2對應的vlan,f1/0需要配置vlan trunk

OSPF、VLAN、RIP、單臂路由如何實現全網互通

2、R1的配置

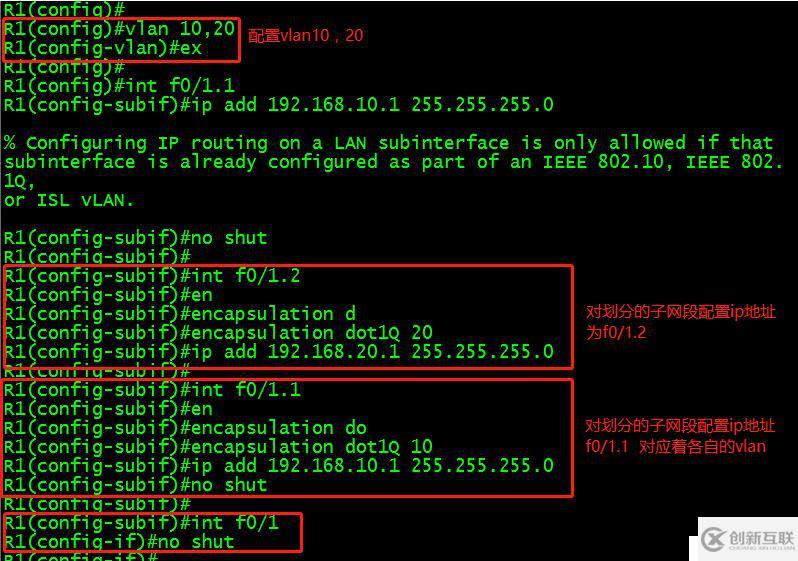

首先配置接口地址,也需要把vlan10、vlan20劃分進來。再把f0/0這個接口劃分在area1中,還需要把下面的兩條網段也注入進area1 中,在注入網段之前,需要配置R1路由器的地址。

OSPF、VLAN、RIP、單臂路由如何實現全網互通

OSPF、VLAN、RIP、單臂路由如何實現全網互通

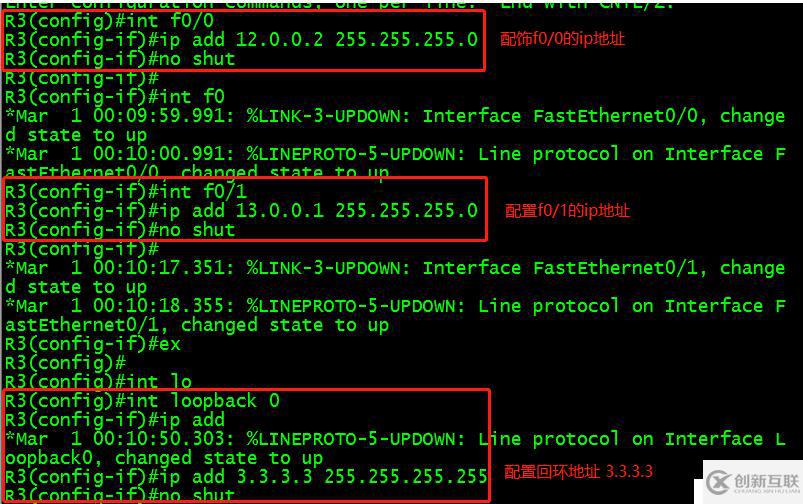

3、R3的配置

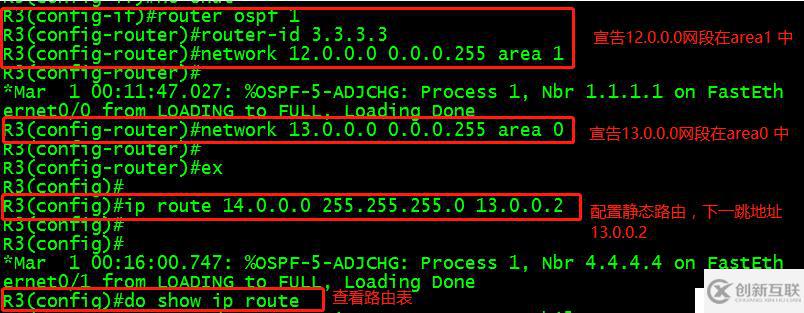

首先需要配置ip地址,再配置回環地址,然后把各自的接口宣告到屬于自己的區域area1和area0中,再配置一條靜態路由,下一跳地址是13.0.0.2.

OSPF、VLAN、RIP、單臂路由如何實現全網互通

OSPF、VLAN、RIP、單臂路由如何實現全網互通

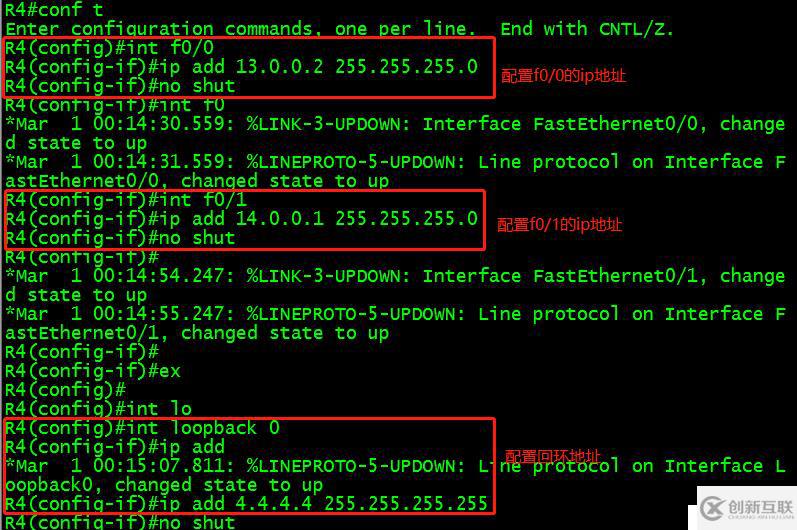

4、R4的配置

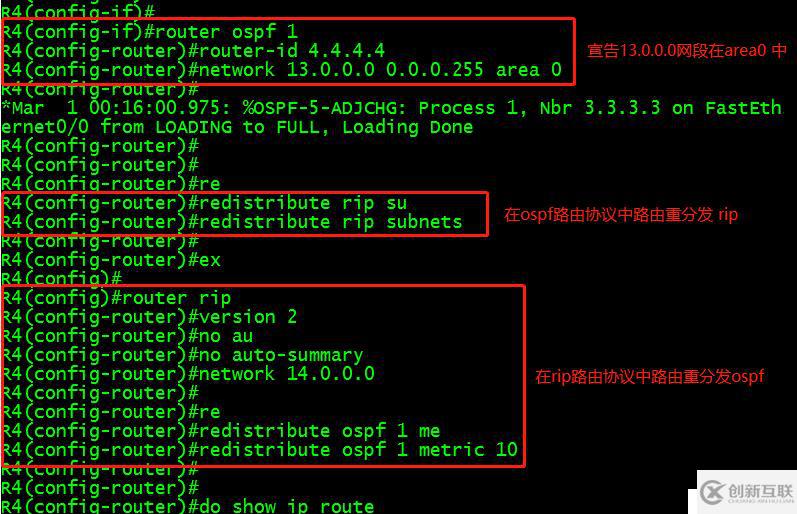

首先配置各個接口的地址,在配置回環地址,宣告13.0.0.0 網段宣告在area0 中,最后路由重分發,把ospf注入進rip中,rip注入進ospf中。

OSPF、VLAN、RIP、單臂路由如何實現全網互通
OSPF、VLAN、RIP、單臂路由如何實現全網互通

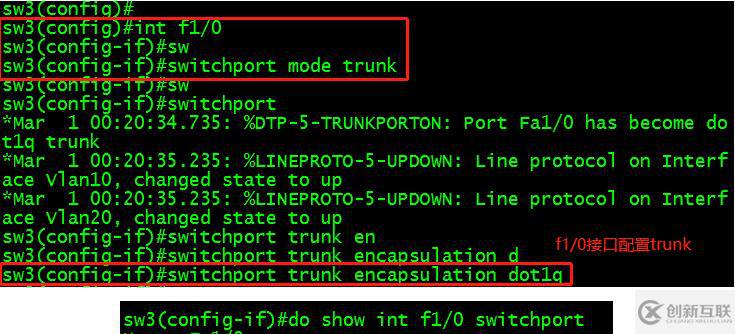

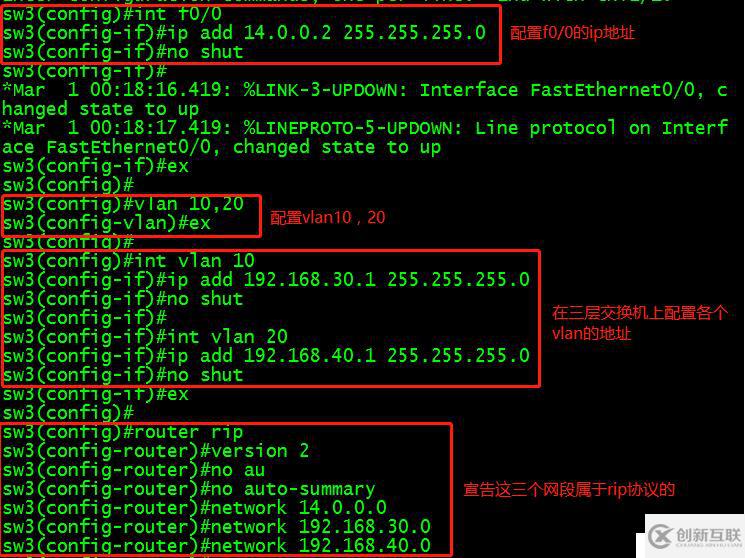

5、SW3的配置

首先配置接口地址,f1/0需要進行trunk,在配置vlan10,20,在三層交換機上配置對應vlan的地址,再宣告對應的三個網段至rip中

OSPF、VLAN、RIP、單臂路由如何實現全網互通

OSPF、VLAN、RIP、單臂路由如何實現全網互通

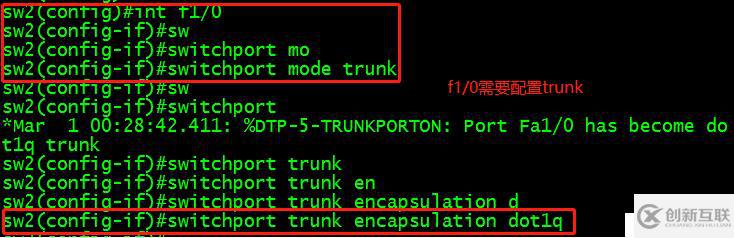

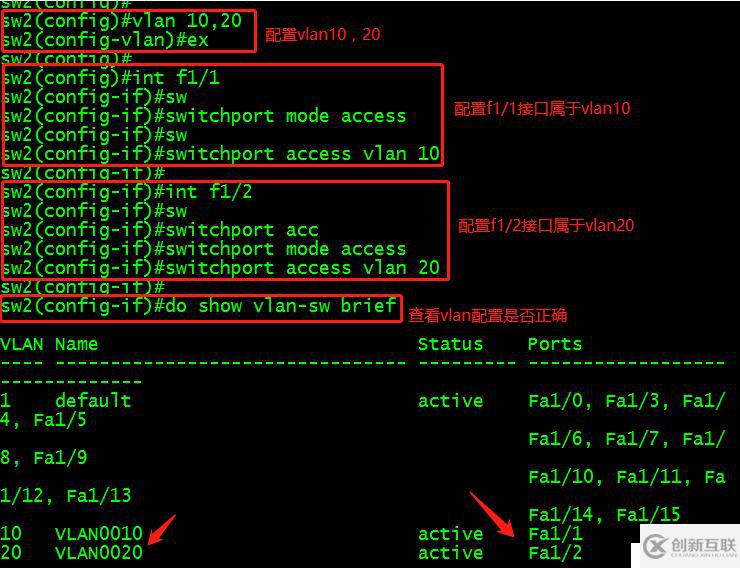

6、SW2的配置

首先配置vlan10,20,再配置兩個接口屬于哪個vlan,f1/0還需要進行trunk

OSPF、VLAN、RIP、單臂路由如何實現全網互通

OSPF、VLAN、RIP、單臂路由如何實現全網互通

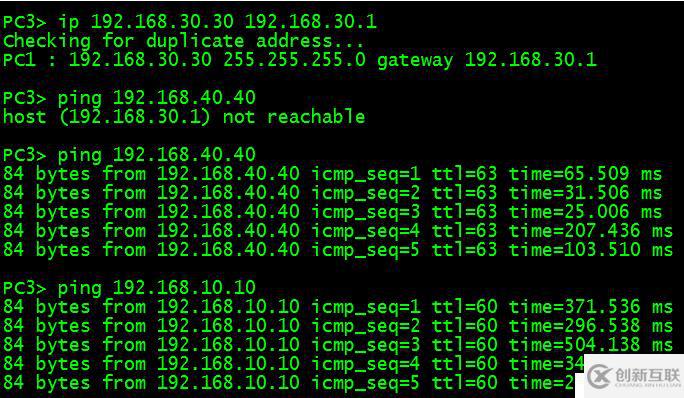

7、最后配置四臺主機的ip地址,再進行互相ping,能夠ping通則說明全網互通了。

OSPF、VLAN、RIP、單臂路由如何實現全網互通
OSPF、VLAN、RIP、單臂路由如何實現全網互通

整個實驗在做的過程中思路要清晰,做之前要了解哪一塊要進行什么配置,是關于什么協議等。每做完一步之后要進行校驗看自己是否配置完成。

以上是“OSPF、VLAN、RIP、單臂路由如何實現全網互通”這篇文章的所有內容,感謝各位的閱讀!希望分享的內容對大家有幫助,更多相關知識,歡迎關注創新互聯行業資訊頻道!
