1、簡介

TouchGFX是一個基于STM32硬件由C++寫成的軟件框架，使用 ST 芯片的用戶可以免費使用 touchgfx。

touchgfx的官方文檔傳送門：https://support.touchgfx.com/docs/introduction/welcome。

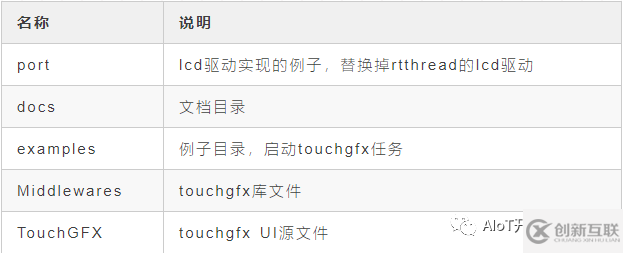

1.1 目錄結構





1.2 依賴

• RT-Thread 4.0+

• C++



2.如何使用



2.1 使用 touchgfx2rtt package 需要在 RT-Thread 的包管理器中選擇它，具體路徑如下：

RT-Thread online packages
    multimedia packages --->
     [*] touchgfx : a touchgfx package for rt-thread.



然后讓 RT-Thread 的包管理器自動更新，或者使用 pkgs --update 命令更新包到 BSP 中。

檢查工程中是否開啟了C++支持和SDRAM、LCD的驅動，如果沒有，請手動開啟

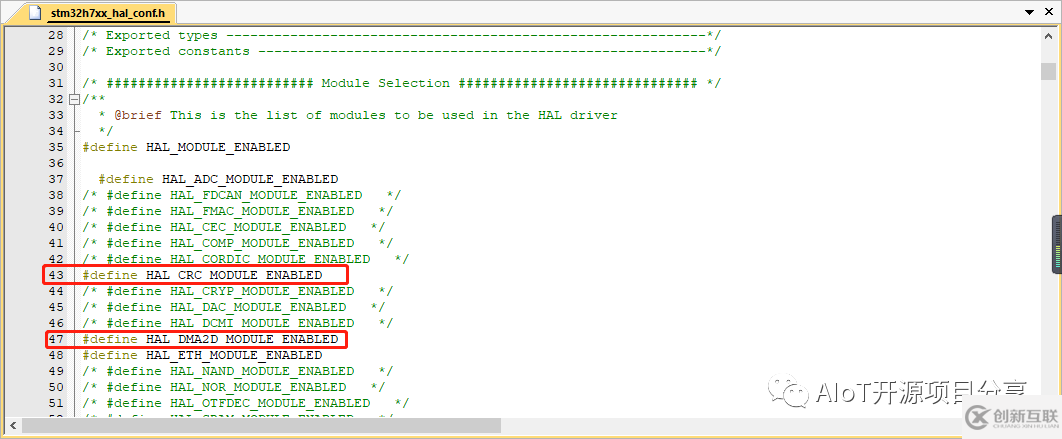

2.2 在工程中打開DMA2D和CRC外設

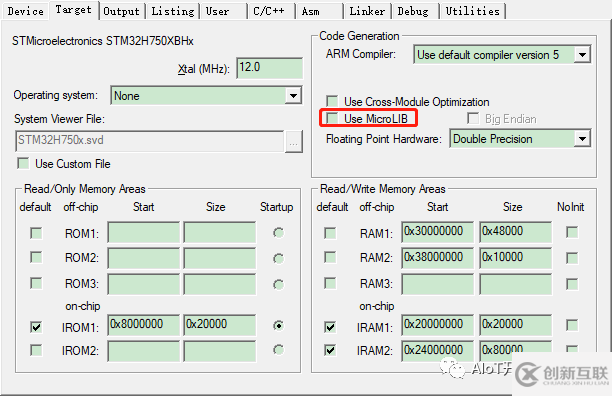

2.3 如果使用mdk開發，Micro LIB庫不要打勾，Micro LIB庫不支持C++

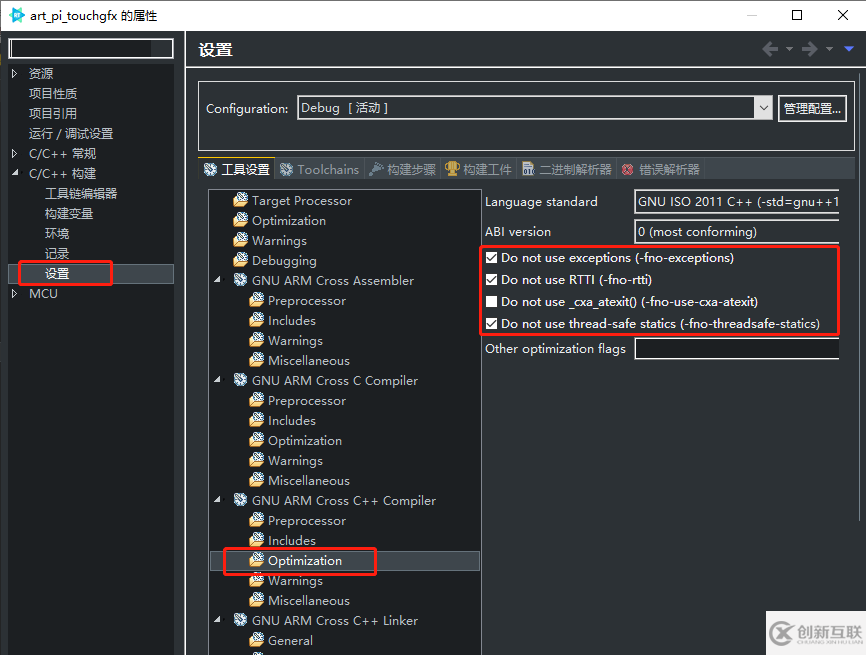

2.4 如果使用studio開發，需要開啟libc庫，并注意需要配置C++編譯規則





2.5 設計UI

在TouchGFX 文件夾中找到ApplicationTemplate.touchgfx.part，使用TouchGFX 4.15.0 Designer打開，開始進行UI設計。設計完UI后，記得更新工程。



3. 注意事項

當前版本的軟件包只支持STM32F4xx STM32F7xx STM32H7xx  三款類型的芯片，和RGB接口的LCD。



3.1 如何更換屏幕

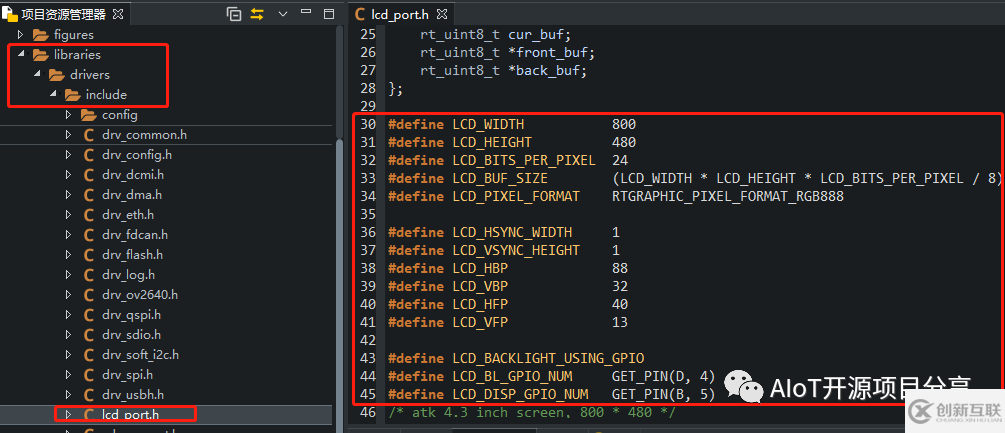

更換屏幕后，只需要修改對應的屏幕參數即可。

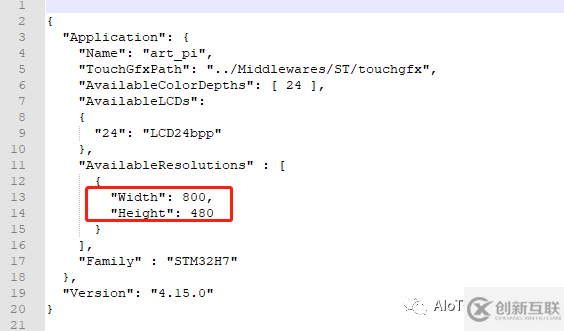

用文本文檔打開ApplicationTemplate.touchgfx.part，調整分辨率



修改好，雙擊打開，重新生成UI工程。



3.2 如何更改色深

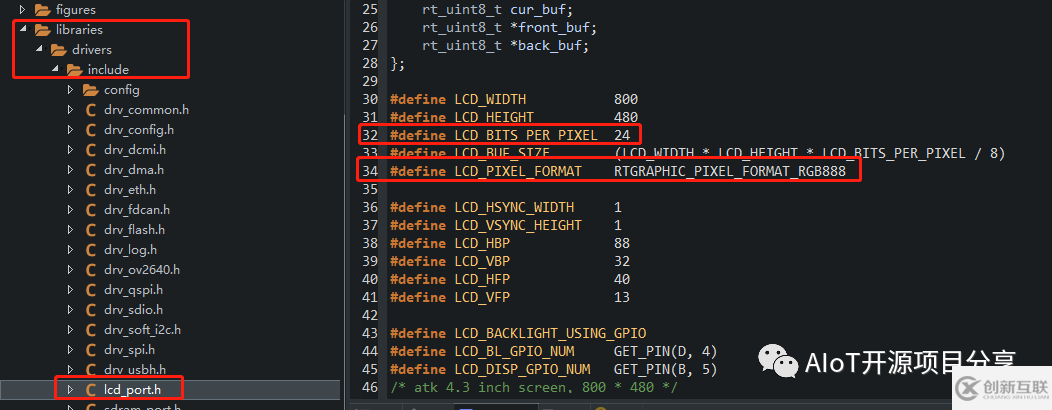

默認只支持RGB888 24位色深和RGB565 16位色深，只需要修改LCD_BITS_PER_PIXEL和LCD_PIXEL_FORMAT這兩個宏，

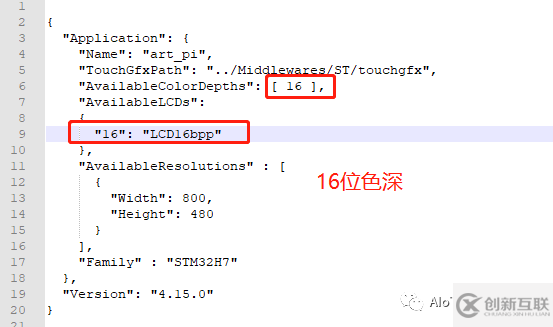

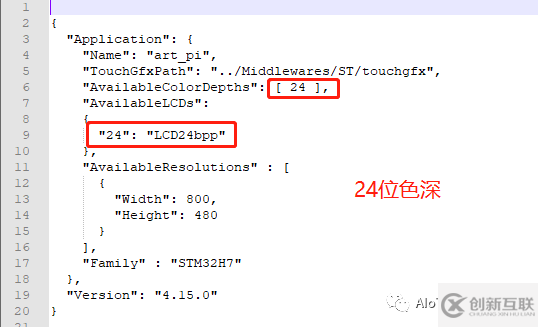

用文本文檔打開ApplicationTemplate.touchgfx.part，調整色深







修改好，雙擊打開，重新生成UI工程。



4. UI開發及仿真

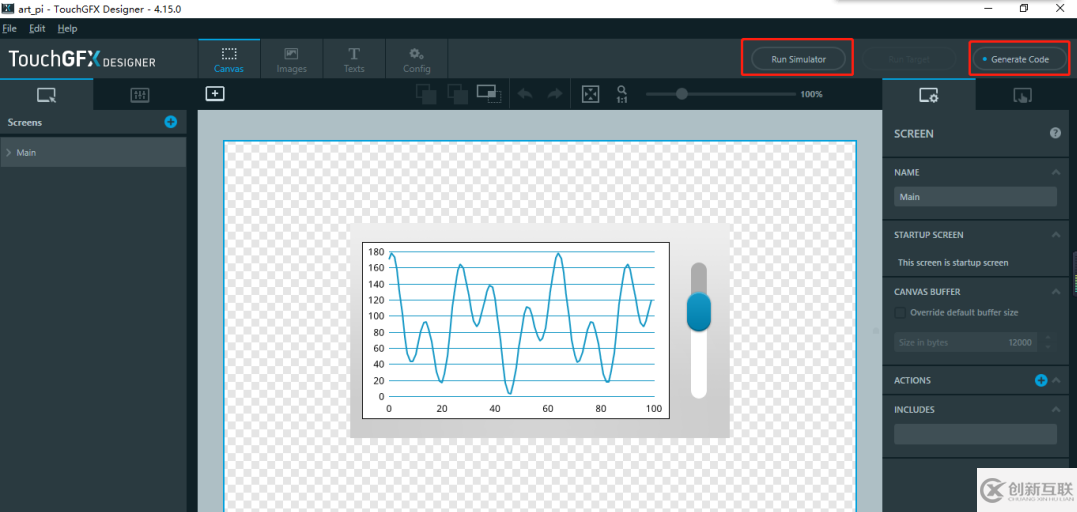

4.1 使用TouchGFX 4.15.0 Designer 仿真

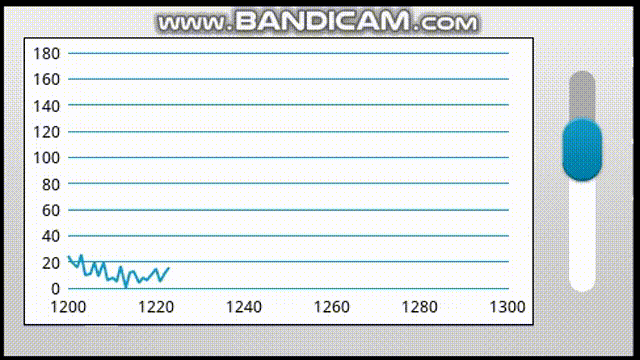

打開ApplicationTemplate.touchgfx.part，導入例程，或者自己設計UI界面，使用TouchGFX 4.15.0 Designer 即可仿真運行

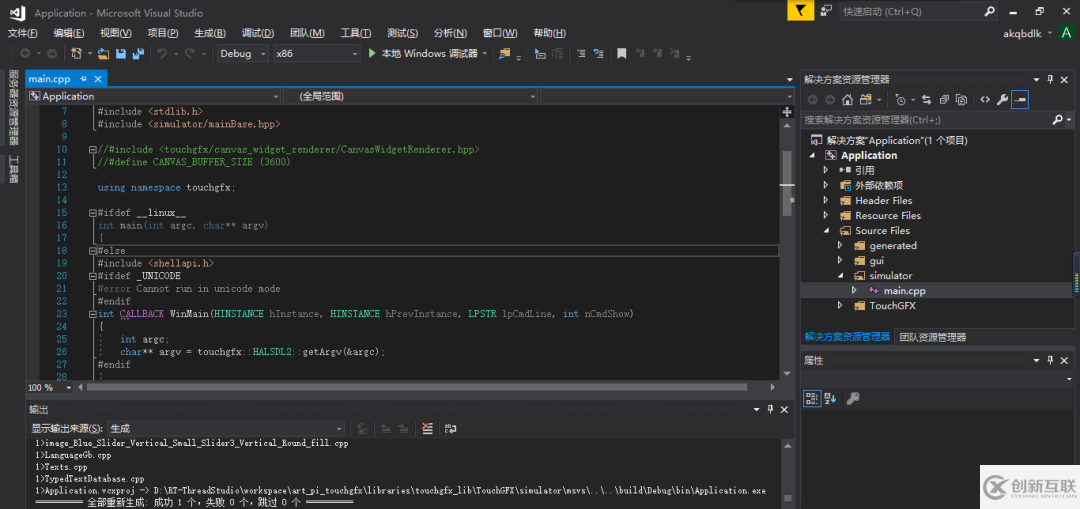

4.2 使用Visual Studio 仿真

在TouchGFX文件夾下找到simulator，打開Application.sln，可以使用Visual Studio設計UI和仿真運行
