在寫實類游戲制作時，常需要下雨場景的制作，由于日常生活中幾乎所有物體都會被淋濕，所以下雨的制作其實需要考慮的方面有很多，我們將從粒子，材質，腳本控制等方面，分析一下應該如何渲染一個下雨的場景。

1. 材質高光：

Unity的Standard Lighting中，使用GGX作為BRDF的高光算法，GGX具有拖尾感，可以較好的模擬潮濕物體表面的反光效果，首先我們來看一下這張故宮下雨時的照片（圖侵刪）：

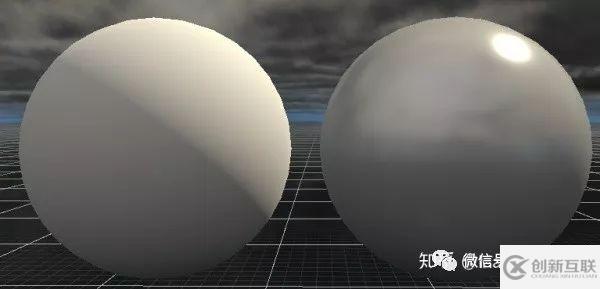

在普通游客的眼里，地面變得“濕滑”了，然而在渲染工程師的眼里，我們應該將這個“濕滑”的效果在PBR中分成四部分：Smoothness的提高，Specular Color的變亮以及GI Occlusion的降低和法線貼圖比重的降低。首先，提高Smoothness是毫無疑問的，要讓物體表面光滑首先要降低粗糙度，但是僅僅降低粗糙度是不行的，水停留在物體表面，這時反射光線的是水而不是物體本身，因此物體本身的漫反射會被降低，因此被淋水的物體看起來顏色會變深，根據物理反射定律，物體本身色彩無變化，即光線反射比例無變化的情況下，高光程度應提高，所以會表現出高光率提高的現象。同樣，因?yàn)榉e水在物體表面的停留，物體受環境光影響會增大，這時我們應該適當降低Occlusion Map的影響，并降低法線貼圖的偏移強度，這些在Unity的Standard Shader中都有提供，不需要手動寫Shader，當然，如果要處理一個大場景，希望通過全局變量控制，還是應該手寫shader進行精確優化的，因此，希望讀者能夠不依賴Shader Forge, Unity Surface Shader等輔助功能，獨立編寫基于PBR Shader。至于反射圖像的處理，我們一般通過Reflection Probe, Screen Space Reflection & Planar Reflection等方法實現，這并不在本文討論的范圍內，我們將會在本專欄的其他文章中詳細討論。

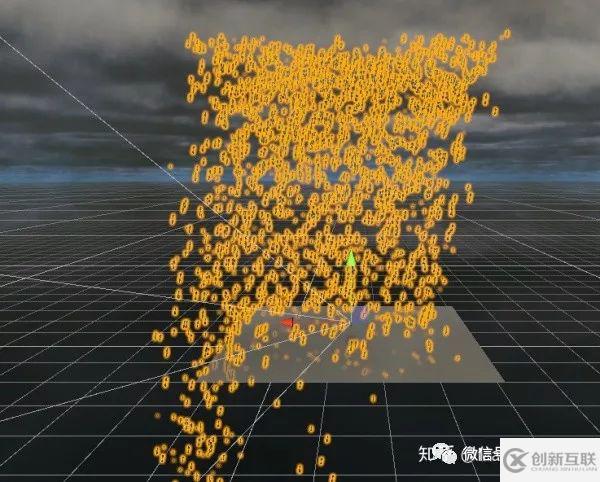

接下來就是雨水的制作了，雨水本身的粒子效果制作雖然屬于比較初級的粒子制作，甚至Assets Store上也有大量的資源，但是對美術制作能力有比較高的要求。如果像我一樣，美術功底奇差無比，完全可以直接買一個效果實現#手動斜眼#，然后在粒子發射器上綁定一個腳本，使其始終在攝像機上方懸停，可以看到在示例中，我們使用粒子碰撞防止穿幫：

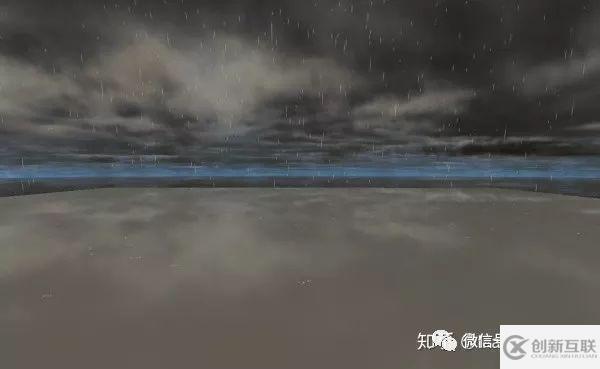

在攝像機第一視角效果如下：



到此，一個簡單的雨水渲染就出來了，然而，整個畫面看起來僵硬死板，這是因?yàn)槲覀儧](méi)有表現出雨滴打在地上的效果，因此，我們需要模擬一個動態的法線貼圖，讓地面的法線“動起來”，解決的方法有許多，最簡單的方法就是序列幀，在CG軟件（如Houdini，Substance Painter等）中制作序列幀并且渲染，然后在Unity中播放，這當然是一種比較簡單的方法，但是同樣也無法實現真正的實時與隨機，我們這里則是使用Unity自帶的CommandBuffer進行比較底層的圖形繪制，實現隨機的雨點特效。

學習過渲染管線基礎的朋友都知道，Unity的攝像機其實并不是繪制RenderTexture的唯一方法，它只是封裝的比較上層的方法，其實攝像機的工作流程就是（剔除->繪制網格->后處理）這三部分，無論是Forward path或是Deferred Shading path，亦或是Unity 2018最新提供的HDRP和LWRP，本質上都是這三部，區別僅僅在于，deferred shading會將光照作為后處理運算，而forward path會直接將燈光信息傳入shader中進行光影運算并直接輸出色彩，而我們這里并不需要?jiǎng)討B(tài)剔除，只需要使用command buffer在一個指定的Render Target上進行GPU Instance，使用指定的材質繪制大量面片即可。有朋友問我為何不使用Unity 2017推出的CustomRenderTexture進行繪制，我認為，CustomRenderTexture只是給不會渲染底層的程序提供的一個上層封裝，實際功能不如使用Graphics類或CommandBuffer直接進行繪制，后者雖然門檻較高但是功能更加強大，大概相當于美圖秀秀和PhotoShop的關系（只是個人看法，別懟別懟）。

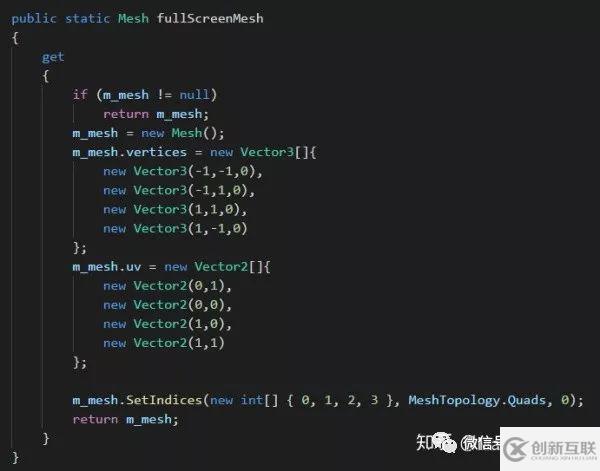

首先我們需要手動生成一個正方形Mesh，并將indexBuffer設置為四邊形繪制，實現非常簡單，代碼如下：

由于我們是直接往屏幕上繪制的，所以根本不需要考慮ViewProjectionMatrix的問題，直接用NDC坐標(-1, 1)進行繪制即可，如果直接將這個mesh繪制到RenderTarget上，就是一個覆蓋全屏的Mesh。

接下來我們要讓這個mesh縮小并且隨機分布在RenderTarget上，實現雨滴隨機散落的效果，這時候就需要使用矩陣進行變換了，然而，雨滴數量眾多，在本例中我們繪制了1023個雨點，所以很難依靠CPU進行迭代繪制，無論是計算還是Drawcall，消耗都是難以接受的。所以我們使用Compute Shader與Gpu Instance進行繪制，大幅度提高運算效率。

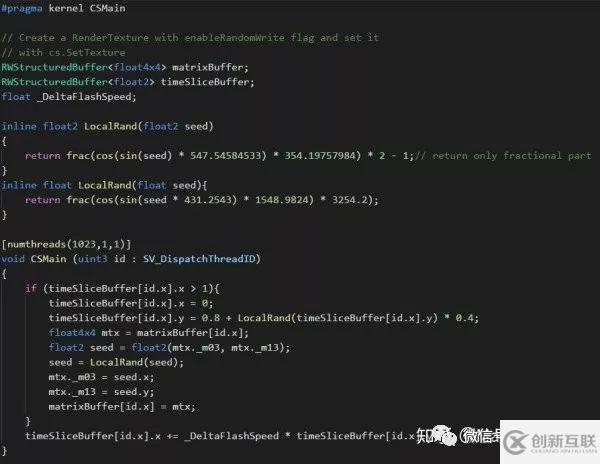

首先是Compute Shader，這里不贅述如何使用Compute Shader，只是提供Compute Shader的實現目標與過程。實現目標：生成1023個隨機分配位置的矩陣并執行1023個計時器。為何要用計時器呢，原因很簡單，當一個雨點散落到地上時，漣漪應該是越來越淺直到消失的，在漣漪消失時更新位置信息，使面片在另一個位置繪制。實現代碼如下：

這里來解釋一下這段代碼的意義，MatrixBuffer是我們需要使用的1023個坐標矩陣，而timeSliceBuffer則是我們需要使用的計時器，其中float2的x值是計時器數值而y值是計時器速度。_DeltaFlashSpeed則是由腳本傳入的每幀的更新，即Time.DeltaTime * X; 然后是兩個LocalRand函數，使用魔數運算輸出一個偽隨機數。其中第一個函數會輸出一個(-1, 1)區間的float2隨機數，用于隨機生成一個平面位置，而第二個函數則會輸出一個(0, 1)區間的float隨機數，用于生成一個隨機的計時器速度。

下面的CSMain函數就比較簡單了，當計時器數值>1時，歸0并重新生成隨機的速度與位置。根據線代基礎，矩陣的M03, M13決定了xy軸的位置，M00，M11則決定了xy軸的Scale，而這里為了偷懶，果斷省略了雨滴大小的隨機，直接用同樣大小的面片。

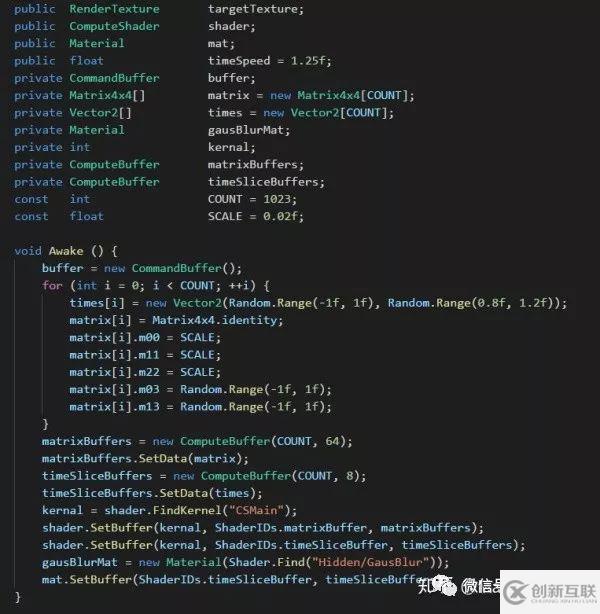

在ComputeShader中運算完畢后，就可以在腳本里獲取計算的結果，并且使用運算結果進行繪制了，當然，在此之前我們需要先進行初始化：

這里初始化了Compute Shader，Compute Buffer以及需要用到的GPU Instance材質與高斯模糊材質（之后會用到）。

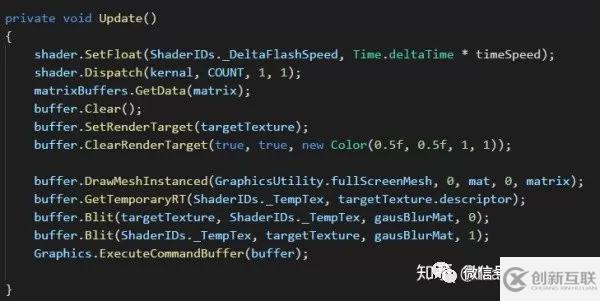

接下來就是調用Compute Shader并使用CommandBuffer進行繪制：

首先，指定renderTarget并初始化為(0.5,0.5,1)也就是標準的法線貼圖格式，然后使用Compute Shader輸出的矩陣進行Gpu Instance，最后經過高斯高斯模糊，使畫面順滑一些。

有了輸入的計時器與輸入的矩陣，就可以開始繪制波紋了，波紋繪制實際非常簡單，直接用Alpha Blend實現減弱效果，用三角函數實現波動即可，直接上代碼：

Shader "Unlit/Wave"
{
   SubShader
   {
       Tags { "RenderType"="Opaque" }
ZWrite Off
ZTest Always
Cull Off
       Blend oneMinusSrcAlpha srcAlpha
       Pass
       {
           CGPROGRAM
           #pragma vertex vert
           #pragma fragment frag
           #pragma multi_compile_instancing
           #include "UnityCG.cginc"
           #pragma target 5.0
           #define MAXCOUNT 1023
           StructuredBuffer<float2> timeSliceBuffer;
           struct appdata
           {
               float4 vertex : POSITION;
               float4 uv : TEXCOORD0;
               UNITY_VERTEX_INPUT_INSTANCE_ID
           };

           struct v2f
           {
               float4 vertex : SV_POSITION;
float timeSlice : TEXCOORD0;
               float2 uv : TEXCOORD1;
           };

           v2f vert(appdata v, uint instanceID : SV_InstanceID)
           {
               v2f o;
               UNITY_SETUP_INSTANCE_ID(v);
               o.vertex = mul(unity_ObjectToWorld, v.vertex);
o.timeSlice = timeSliceBuffer[instanceID].x;
               o.uv = v.uv;
               return o;
           }
           #define PI 18.84955592153876
           float4 frag(v2f i) : SV_Target
           {
               float4 c = 1;
               float2 dir = i.uv - 0.5;
               float len = length(dir);
               bool ignore = len > 0.5;
               dir /= max(len, 1e-5);
               c.xy = (dir * sin(-i.timeSlice * PI + len * 20)) * 0.5 + 0.5;
               c.a = ignore ? 1 : i.timeSlice;
               return c;
           }
           ENDCG
       }
   }
}

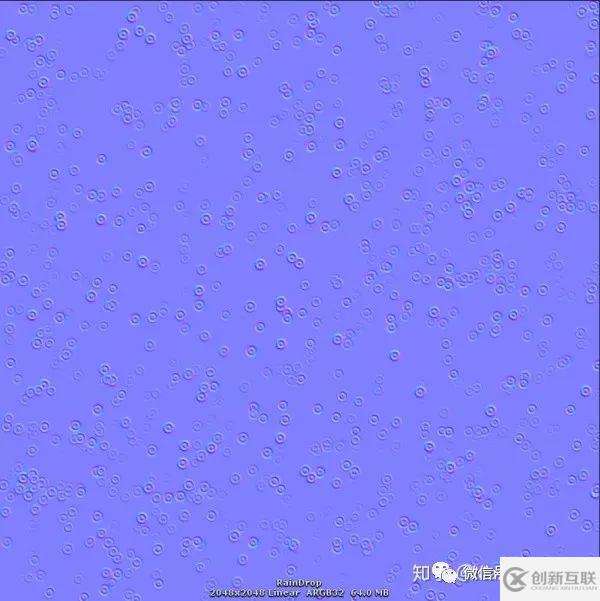

shader非常簡單，只是繪制了一個大致效果，最后生成的法線貼圖效果如下：

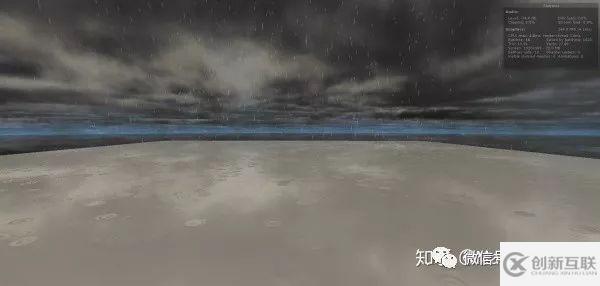

可以看到，這張對密集恐患者非常友好的圖片，已經有了深淺不一的漣漪花紋（雖然比較難看），我們將這張renderTarget放到地面上，效果如下：

可以看到，地面已經有了法線的漣漪，最近放假回國探親，只能用家里的古董筆記本寫文章，不過從粒子到動圖繪制，在這臺古董上也只需要4ms左右的運算時間，drawcall也因?yàn)間pu instance的原因并沒有額外增加，可以說性能表現比較令人滿意。
