HAC Express是基于FPGA的模型仿真開發環境，專注于高精度建模和超高速實時仿真，彌補了傳統仿真工具平臺無法進行納秒級仿真的短板。

成都一家集口碑和實力的網站建設服務商，擁有專業的企業建站團隊和靠譜的建站技術，十年企業及個人網站建設經驗 ,為成都近千家客戶提供網頁設計制作,網站開發,企業網站制作建設等服務,包括成都營銷型網站建設，高端網站設計，同時也為不同行業的客戶提供網站建設、做網站的服務,包括成都電商型網站制作建設,裝修行業網站制作建設，傳統機械行業網站建設,傳統農業行業網站制作建設。在成都做網站,選網站制作建設服務商就選成都創新互聯公司。

HAC系列自推出以來，經歷了從v1.0、v2.0、v3.0的長足發展與深厚應用積淀。如今，為滿足愈發復雜的使用場景、更加海量的I/O需求、更為高速的仿真節拍、以及更加便捷的建模操作，潤科通用軌道電子事業部秉承著“價值創新，服務客戶”的宗旨，隆重推出新一代產品——HAC Express。

作為新一代的高速仿真環境，HAC Express仿真工具軟件和HiFlex系列硬件不但持續精進納秒級仿真性能，而且將仿真過程中的數據交互帶寬提升到Gbps級別，同時還提供了種類豐富、數量眾多的IO接口及其擴展模塊，可滿足用戶不同規模和復雜使用場景的應用需求，真正實現了“用一臺設備仿真一整套系統”的用戶訴求。

不僅如此，HAC Express可與HiGale仿真系統無縫結合，可以支持完整動態代碼生成、仿真及目標環境執行功能。HiGale仿真系統既可以通過Matlab / Simulink 模塊搭建仿真模型，同時也兼容多種專業離線仿真軟件（例如Dymola、AMESim、SimScape、SIMPack等），并搭配高性能處理器和多種模擬量、數字量、通訊、以及軌道領域?qū)I(yè)應用板卡，實現快速原型和高效的迭代? 開發。現在，配合HAC Express 之后，基于HiGale平臺的仿真測試更是如虎添翼。

便捷的操作、友好的用戶交互、統一的模型管理、以及良好的硬件性能，使HAC Express平臺能夠滿足用戶對于高速高精度仿真建模的多種訴求。

產品介紹

? ??潤科通用HAC Express工具可以將模型的仿真步長提高到了納秒級別，是傳統x86仿真機的100~1000倍。同時每個運行平臺配備了大量分布式模擬量和數字量接口，滿足模型對于IO資源接口的需求。并且多個模型之間還具有高速數據傳輸交互通道，實現低延時的多模型實時仿真。同時，支持與HiGale仿真平臺無縫集成，實現與其他模型的聯合仿真。

產品優勢

• 建模和接口配置更便捷，一鍵編譯下載

• 軟件提供模型、硬件設備管理功能，助力用戶研發流程規范化和時效性管理

• 硬件模塊靈活可配，IO資源豐富，能夠滿足從單一部件到集成電力電子系統的多場景定制化需求

• 潤科通用軌道電子事業部擁有業內成熟的電力電子HIL仿真解決方案經驗，可提供基于HAC Express的完整仿真測試咨詢服務

HAC Express軟件平臺

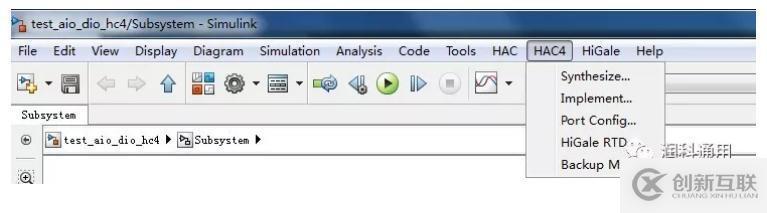

編譯工具無縫集成于Maltab/Simulink

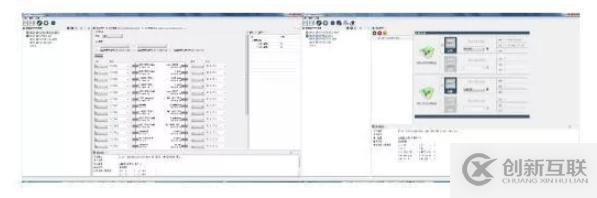

模型和設備管理簡單規范

用戶操作步驟便捷

①SYSGEN建模? ? ? ? ? ? ? ? ? ? ? ?②模型端口關聯

③模型自動編譯? ? ? ? ? ? ? ? ? ? ? ??④選擇硬件平臺

⑤模型下載? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ⑥HiGale監控

HAC Express硬件平臺

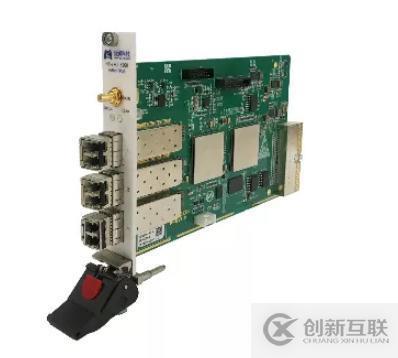

核心模塊HiFlex-FPGA

• XILINX KINTEX 7 410T具有406720個Logic Cells，1540個DSP資源?

• 3個交互設備接口，光纖連接

• 具備子板擴展功能

• 10 MHz同步時鐘輸入

• 高達6 Gbps光纖數據傳輸速率

模擬量/數字量IO設備HiFlex-IO

• ±10 V模擬輸出/輸入通道各64路

• 5 V TTL數字輸出/輸入通道各160路

• 10 MHz同步時鐘輸入

• 16位/2 MSPS模擬輸出/輸入

• 大10 MHz數字輸出/輸入

• 設備狀態屏顯功能

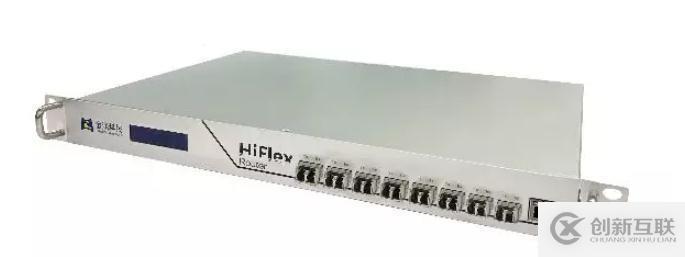

模型數據交互設備

• 6 Gbps光纖傳輸接口

• 24個10 MHz同步時鐘輸出接口

• OLED屏顯

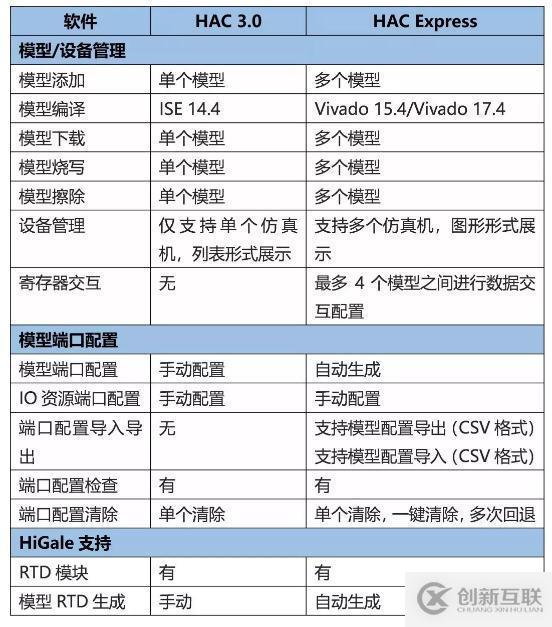

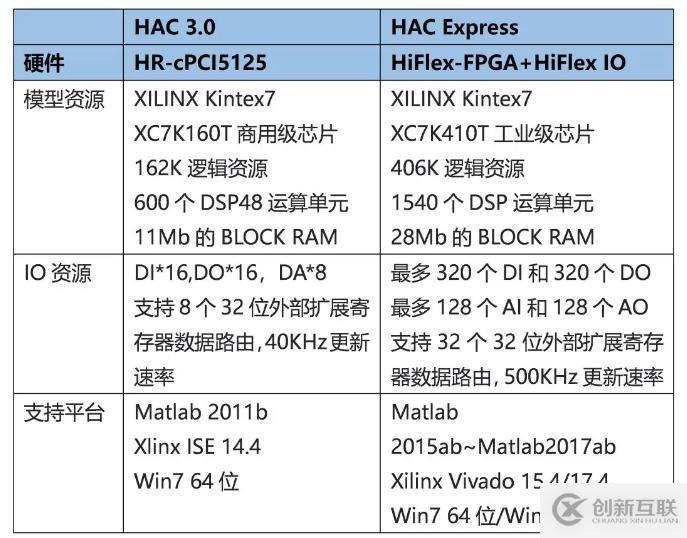

產品性能對比

應用案例

某單位綜合電子FPGA高速仿真測試平臺

? ??某單位為了保證列車牽引系統關鍵部件牽引控制單元（TCU）的可靠性，減少問題件流出的風險，以及減少研發周期，搭建了TCU部件的牽引電路HIL仿真測試平臺。但是牽引電路由主變壓器、變流器、牽引電機組裝。其中變流器又由四象限整流器 (4QC) 、直流中間電路、驅動逆變器組成。使得整個牽引電路在做HIL仿真過程中，模型龐大且需要的IO資源接口多。通常解決方案中，是根據一塊板卡所能支持的模型大小或者IO資源數量，將模型分拆到各個板卡中去，在這個過程中存在解耦后的模型之間數據交互時間較長，對模型拆分后的系統魯棒性要求很高，一旦解耦不好就會導致整個模型在運行過程中崩潰。

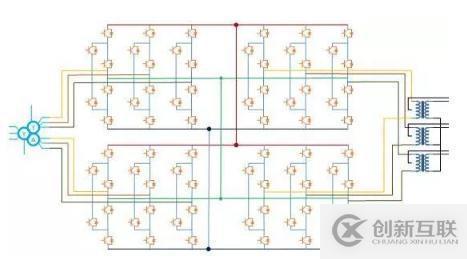

? ??以其中變壓器、預充電、中間直流回路、逆變器為例，每套電路需要包含150個數字量輸入接口，30個模擬量輸出接口以及10個模擬量輸入接口。通常會將這部分電路拆解到2~4塊FPGA仿真板卡中去運行，拆分難度較高。其中并聯變流器部分結構框圖如下所示。

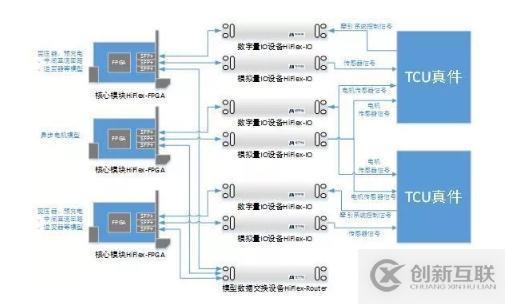

? ??現在，采用HAC Express工具，不需要拆解模型就可以運行完整的變壓器、預充電、中間直流回路、逆變器模型，同時能實現眾多IO接的要求，降低了設計難度，提高了模型的可靠性。例如，對于單電機TCU牽引系統仿真部分，HAC Express工具設備的拓?fù)浣Y(jié)構如下：

經緯恒潤

北京市海淀區知春路7號致真大廈D座6層

電話：010-64840808

郵箱：market_dept@hirain.com

網址：www.hirain.com
