本次實驗總共由三組小實驗組成，由簡到難分別為VLAN的設置、Trunk中繼鏈路的設置以及最終的三層交換機設置。

一、VLAN的設置（需所有pc機在同一網段下）

VLAN（Virtual Local Area Network）的中文名為"虛擬局域網"。虛擬局域網（VLAN）是一組邏輯上的設備和用戶，這些設備和用戶并不受物理位置的限制，可以根據功能、部門及應用等因素將它們組織起來，相互之間的通信就好像它們?cè)谕粋€(gè)網段中一樣，由此得名虛擬局域網。
在計算機網絡中，一個二層網絡可以被劃分為多個不同的廣播域，一個廣播域?qū)?yīng)了一個特定的用戶組，默認情況下這些不同的廣播域是相互隔離的。不同的廣播域之間想要通信，需要通過一個或多個路由器。這樣的一個廣播域就稱為VLAN。

成都創新互聯-專業網站定制、快速模板網站建設、高性價比江蘇網站開發、企業建站全套包干低至880元,成熟完善的模板庫,直接使用。一站式江蘇網站制作公司更省心,省錢,快速模板網站建設找我們，業務覆蓋江蘇地區。費用合理售后完善，10年實體公司更值得信賴。

1、布置vlan實驗環境

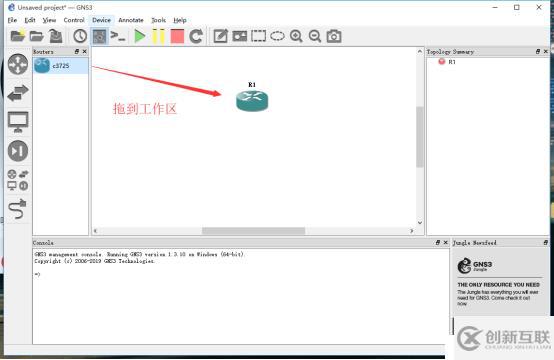

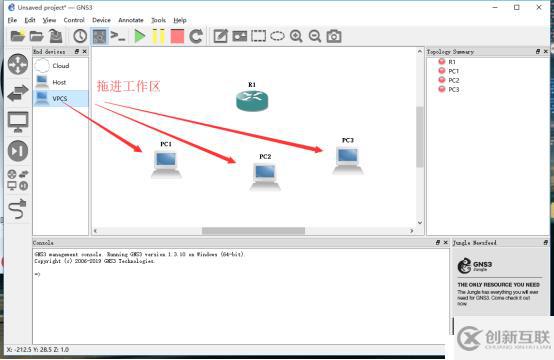

通過左邊圖標欄拖出一臺路由器以及三臺pc機，并通過網線相連

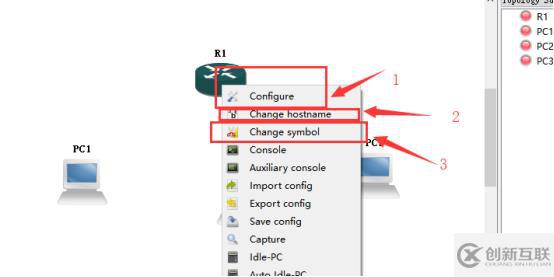

右鍵點擊路由，依次選擇“configure”修改設置、“change hostname”修改主機名、“change sympol”修改符號

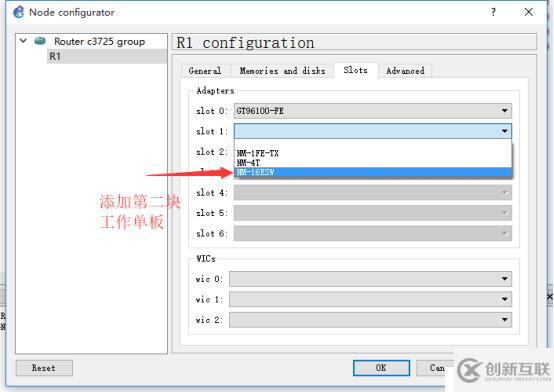

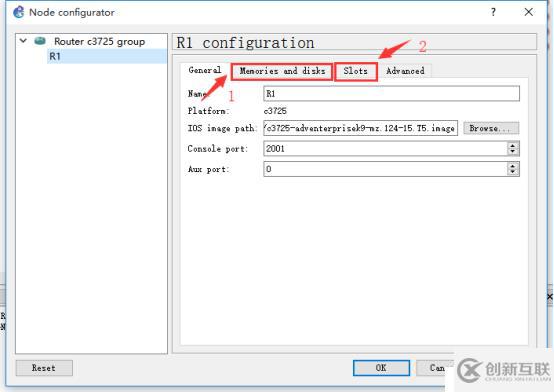

1-1選擇“configure”修改設置，依次進入第二個、第三個選項卡，具體修改方法見下圖

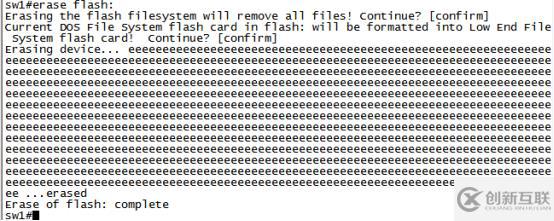

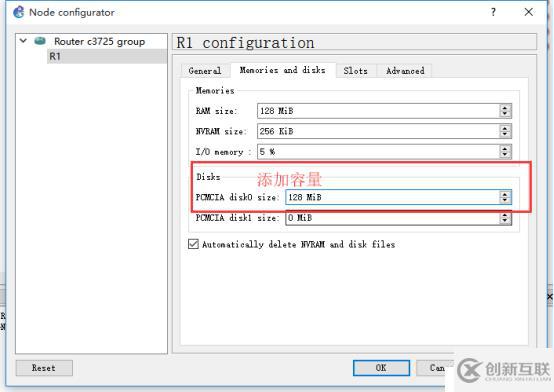

注意：在第二個選項卡里添加容量必須要是從來沒有啟動過的，萬一要是啟動過得需要在默認的特權模式下輸入“erase flash”初始化磁盤，才能正常讀取，否則是無法讀取的

1-2選擇“change hostname”修改主機名，

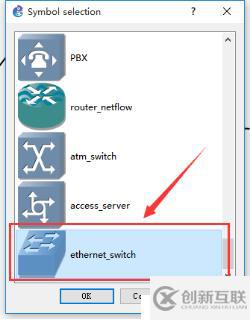

1-3“change sympol”修改符號，將路由器修改為交換機

2、交換機參數的設置

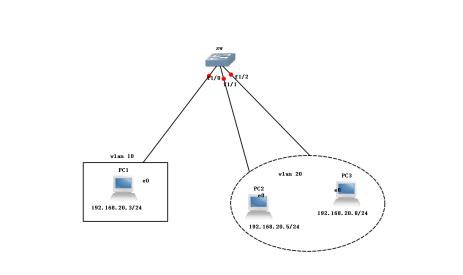

2-1使用備注按鍵，為設備添加備注，方便后期修改參數的時候記憶，詳細備注如圖

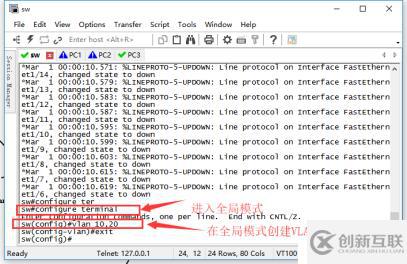

2-2 雙擊sw交換機，輸入“configure termimal”進入全局模式，接著輸入“vlan 10,20”創建vlan10、20兩個廣播域，最后輸入“no ip routing”關閉路由功能（因?yàn)楸剧R像原本是路由鏡像，現在改為交換機，所以仍然具有路由功能需要關閉）

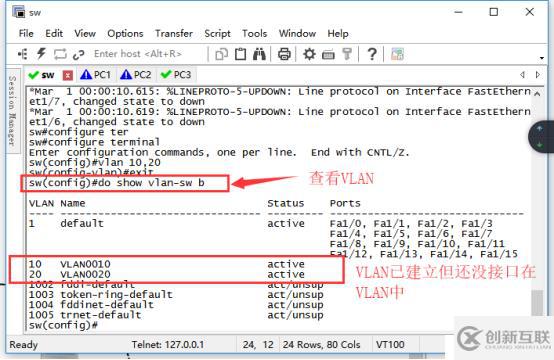

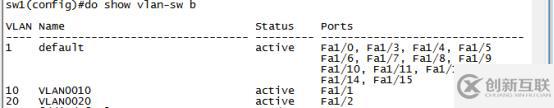

2-3 創建完vlan10、20后通過輸入“do show vlan-switch brief”查看已有vlan，此時vlan10、20并不包含任何接口需要我們手動進行添加

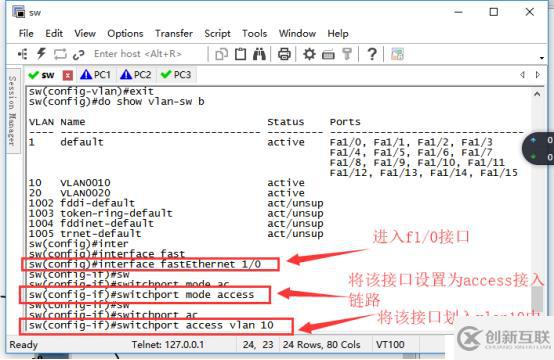

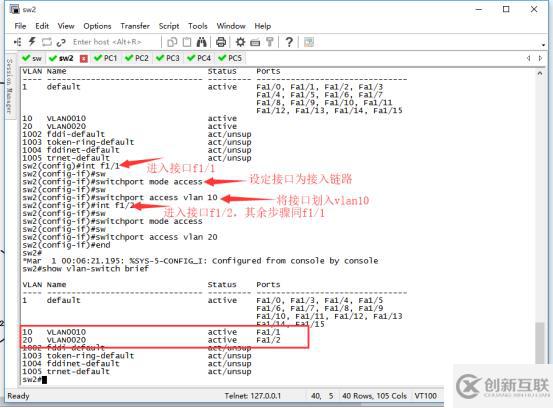

2-4 輸入“interface fastEthernet 1/0”進入f1/0接口，接著輸入“switchport mode access”將接口設置為接入鏈路，最后根據之前的備注輸入“switchport access vlan 10”將f1/0劃入vlan10中

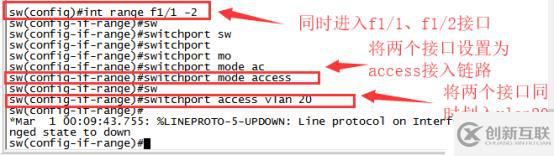

2-5 輸入“interface range fastEthernet 1/1 -2”同時進入f1/1、f1/2接口，并根據備注將這兩個接口一同劃入vlan20中

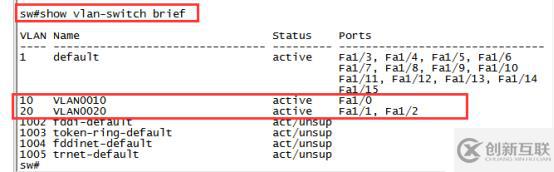

2-6 輸入end返回特權模式，接著輸入“show vlan-switch brief”查看vlan表，檢查是否已經將三個端口分別添加完畢。

3、PC機ip地址設置及互通

3-1 入三臺pc機，根據備注進行ip地址的添加

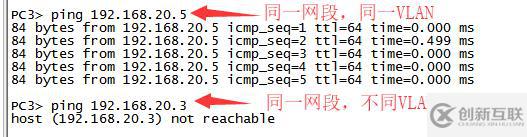

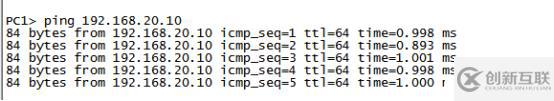

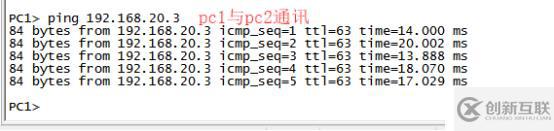

3-2進行互通實驗，結果如圖

二、Trunk鏈路的設置與實際使用（需所有pc機在同一網段下）

在路由/交換領域，VLAN的中繼端口叫做Trunk。Trunk技術用在交換機之間互連，使不同VLAN通過共享鏈路與其它交換機中的相同VLAN通信。Trunk不能實現不同VLAN間通信，需要通過三層設備（路由/三層交換機）來實現。

1、第二臺路由和pc機的設置

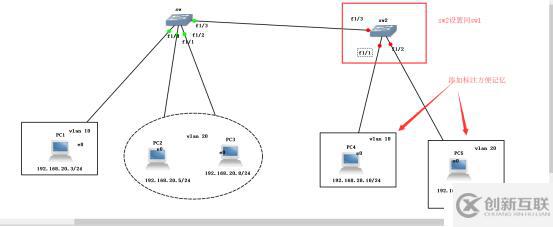

1-1保證第一次實驗完成后的拓?fù)浣Y(jié)構不變，新增加一臺路由以及兩臺新的pc機，如圖

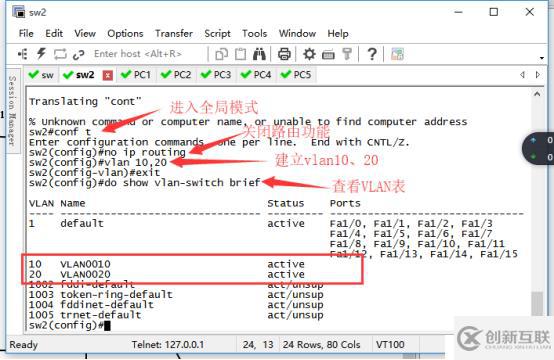

1-2為第二臺路由更改符號、名稱以及添加磁盤空間（具體操作同第一個路由，不再過多贅述）接著雙擊sw2，在全局模式中創建vlan10、20

1-3根據備注將接口劃分進相應的vlan廣播域中

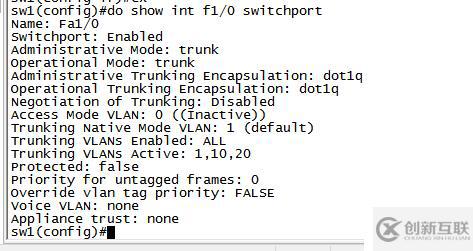

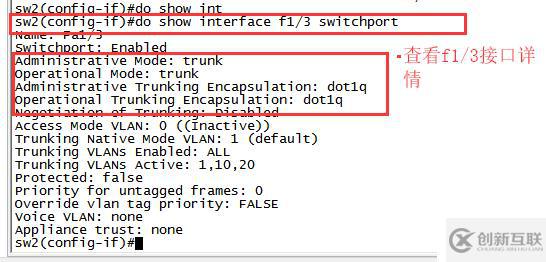

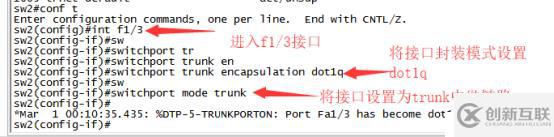

1-4最后就是Trunk鏈路的設置，進入f1/3的接口，先輸入“switchport trunk encapsulation dot1q”將封裝模式設置為dot1q，接著輸入“switchport mode trunk”將該接口設置為Trunk鏈路，并輸入“do show interface fastEthernet 1/3”查看接口詳情是否設置正確，最后返回sw1，將同一接口進行Trunk鏈路的設置（設置方法同理）

1-5進入新增的兩臺pc機分別進行ip的設置

1-6根據之前備注可知pc1、pc4分屬同一網段同一廣播域的不同交換機下，pc2、3和pc5分屬同一網段同一廣播域的不同交換機下，依次進行互通實驗

三、三層交換機下進行數據互通實驗（不同ip網段，不同vlan之間）

三層交換機就是具有部分路由器功能的交換機，工作在OSI網絡標準模型的第三層：網絡層。三層交換機的最重要目的是加快大型局域網內部的數據交換，所具有的路由功能也是為這目的服務的，能夠做到一次路由，多次轉發。

1、三層路由等設備的設置

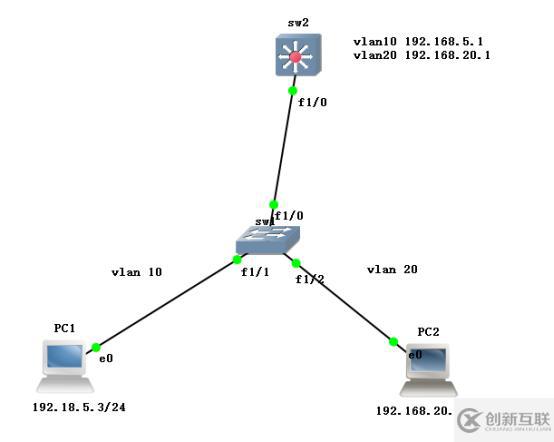

1-1刪除之前的拓?fù)浣Y(jié)構，重新拖入兩臺路由和兩臺pc機，將兩臺按照之前設置，將其中一臺的符號改為三層交換機（其余跟之前一樣）

1-2對中間sw1依次進行設置，首次關閉路由功能（這里需要關閉），然后進行vlan域的劃分，最后進行Trunk鏈路的設置。具體設置方法同前一個實驗，設置結果如圖

1-3進入sw2，這里的路由功能千萬不能關閉（原本就是路由鏡像改過來的，本身就是三層路由），進入全局模式后依次進行vlan的創建以及f1/0接口Trunk的設置

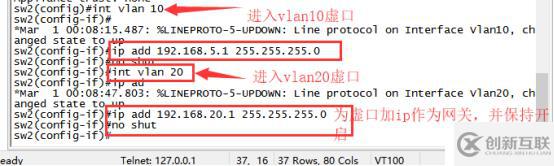

1-4和之前二層路由不同的是，這里不是將接口劃入vlan中，而是將vlan看做一個虛擬接口為其設置ip，作為pc機的網關使用。在全局模式下，輸入“interface vlan 10”進入vlan10虛口，接著輸入“ip address”為該虛口指定ip，vlan20同理

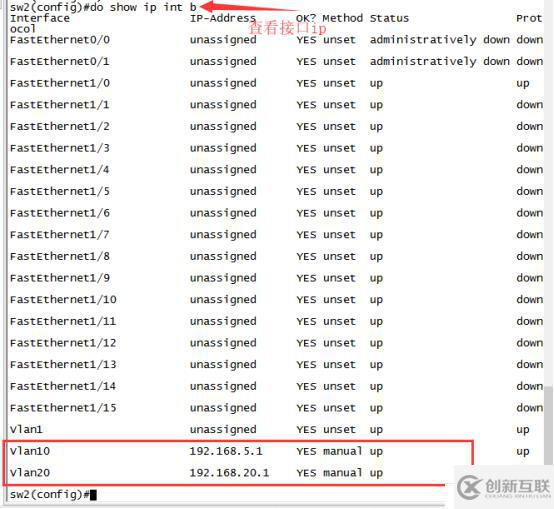

1-5 最后在全局模式下，輸入“do show ip interface brief”查看接口ip表，檢查是否錄入正確

2、pc機的設置以及跨網段、跨廣播域互通實驗

2-1 為兩臺客戶機指定ip

2-2 進行互通實驗

至此，三個實驗皆完美結束。
