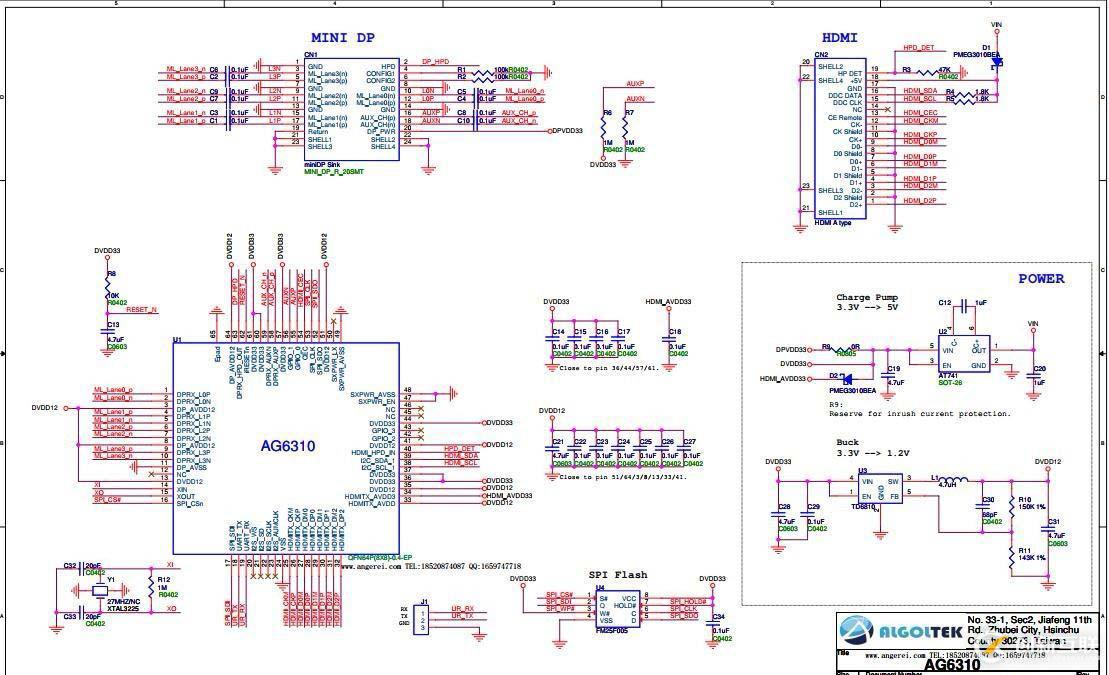

AG6310設計原理方框圖

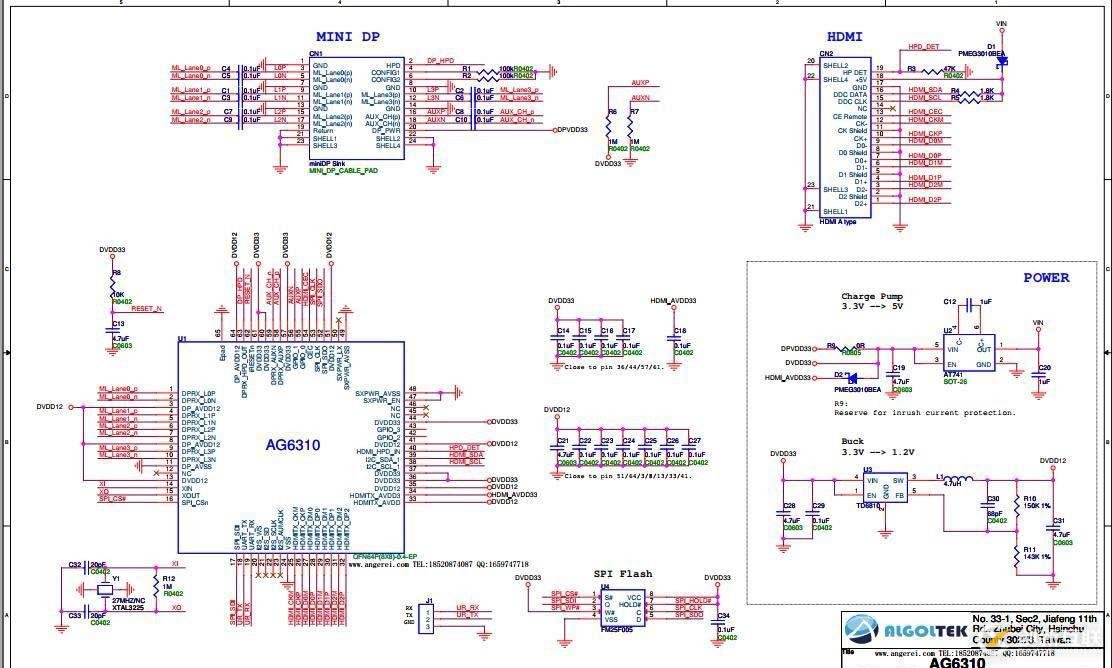

AG6310 DMEOBOARD測試版參考電路設計如下:

下面詳細講解一下AG6310在設計PCB板圖的注意和要點

一。簡介
本應用說明提供印刷電路設計的布局信息和指南
AG6310芯片板。
所有零件的參考均基于AG6310_QFN64L_DP_HDMI_DB_V0P2.DSN示意圖。
2。外部5V/3.3V/1.2V電源

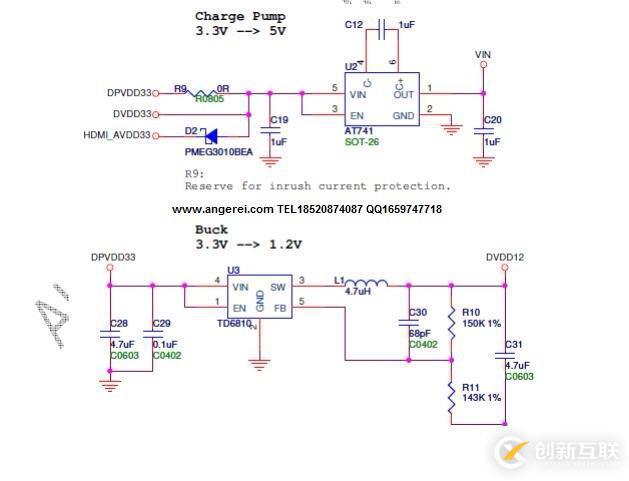

一。AG6310需要外部5V/3.3V1.2V電源。推薦的電路如下所示
下圖。
2。為了防止上電復位不受HDMI屏幕的影響,肖特基二極管(D2)
需要在DVDD33和HDMI_AVDD33之間串聯。
三。為了防止AG6310故障,3.3V電源必須在1.2V電源之前準備好。
三。電源/接地電容器布置
為了降低電源/接地噪聲,需要遵循以下準則:
3.1 3.3V電源
C14~C17(0.1華氏度)必須靠近VDD33(引腳36/44/57/61)。
C18(0.1華氏度)必須靠近HDMI U AVDD33(引腳34)。
3.2 1.2V電源
C21(4.7uF)、C26(0.1uF)、C27(0.1uF)必須靠近DVDD12(PIN51/33/41)。
C22(0.1uF)、C23(0.1uF)、C24(0.1uF)、C25(0.1uF)必須靠近DP_AVDD12
(引腳64/3/8/13)。
四。PCB布局建議
4.1音頻I2S信號
I2S信號,包括SCK、WS、SD和MCLK,是3.3V數字信號。請不要把這些
信號穿越芯片。音頻編解碼器輸出應直接連接到音頻
接口端并且它的走線應該盡可能短。
4.2差分信號
一。選擇合適的PCB疊層,保持差分跟蹤阻抗為100Ω
顯示端口(DPRX_L0P/N,DPRX_L1P/N,DPRX_L2P/N,DPRX_L3P/N,DPRX_AUXP/N)和
HDMI(HDMITX_DM0/DP0、HDMITX_DM1/DP1、HDMITX_DM2/DP2、HDMITX_CKM/CKP)。
2。保持匹配所有差分對的對內和對間跟蹤長度。
三。在連續接地平面上布置所有差分對,不要中斷。

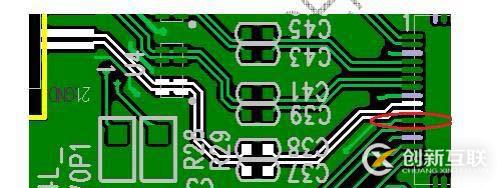

四。而過孔是由于差分信號的軌跡被路由到不同的層,為了減少其他電感信號的影響,通過必須放在這些通孔旁邊。(請參閱以下示例)
4.3 回傳路徑的設計
顯示端口主鏈路和HDMI信號的屏蔽接地需要連接到
AG6310電子焊盤上(請參閱以下示例)
