1. 實驗名稱：邊界網關路由，ｉｐ互通



   創新互聯專注為客戶提供全方位的互聯網綜合服務，包含不限于成都做網站、成都網站建設、葉城網絡推廣、小程序制作、葉城網絡營銷、葉城企業策劃、葉城品牌公關、搜索引擎seo、人物專訪、企業宣傳片、企業代運營等，從售前售中售后，我們都將竭誠為您服務，您的肯定，是我們大的嘉獎；創新互聯為所有大學生創業者提供葉城建站搭建服務，24小時服務熱線：028-86922220，官方網址：chinadenli.net

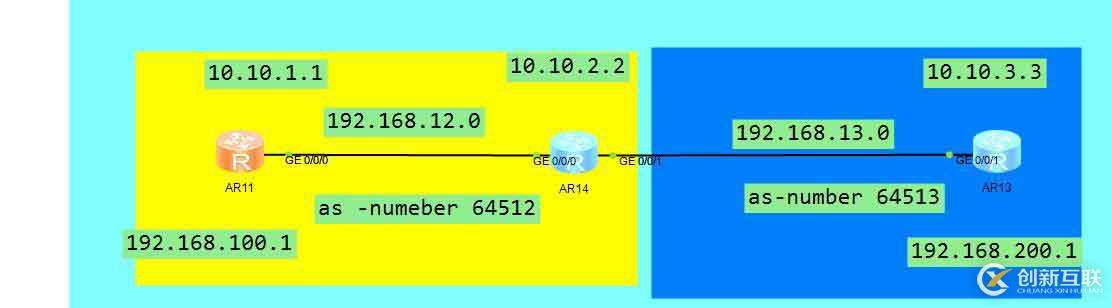

2. 實驗拓布圖：



4. 實驗目的|： 1. 使AR11的虛擬端口可以ping 通 192.168.200.1

5。涉及到的技術為： ospf ,bgp ,confederation (聯盟)  ，

6. 配置思路 ： bgp鄰居的建立是在全網互通的前提下，建立的，也就是要路由可達，運用ospf使全網互通，然后建立鄰居，最后引入confederation (聯盟)，使ar11可以ping通 192.168.200.1

     #　配置之前，我想先簡單的介紹下。ｂｇｐ　

?！。猓纾稹。菏沁吔缇W(wǎng)關路由協議

?！∽饔谩。菏怯脕砜刂坡酚傻目煽康貍鬏?，并且可以實現路由的靈活控制，并保證無環路

一般用于連接不通的企業或者組織機構

ｂｇｐ的工作原理：

其實高級路由的工作原理大概都一樣：?。ǜ呒壜酚芍傅氖牵簅spf,rip,igrp eigrp ^^^）

   #  建立鄰居

                      同步數據庫

                      計算路由表

    #配置步驟?。菏紫冉oＡＲ１１　，ＡＲ１４，ＡＲ１３配置ｉｐ地址　，并且運用ｏｓｐｆ使全網互通／／因為建立鄰居的前提是路由要可達

?！∨渲茫粒遥保?，ＡＲ１４，ＡＲ１３的ｉｐ地址

＃ 配置AR1的ip地址：

                          interface g0/0/0

                           ip address 192.168.12.1 255.255.255.0

                             undo shutdown

                          interface loopback 1

                               ip address 10.1.1.1 255.255.255.0 //用虛擬的端口來建立鄰居的

                           interface loopback 0

                             ip address 192.168.100.1 255.255.255.0

                         # 配置AR 14的ip 地址

                            interface g0/0/0

                              ip address 192.168.12.2 255.255.255.0

                          interface g0/0/1

                             ip address 192.168.13.1 255.255.255.0

                          interface loopback 1

                           ip address 10.10.2.2 255.255.255.0

                        # 配置 AR 13的ip地址

                         interface g0/0/1

                         ip address 192.168.13.2 255.255.255.0

                           interface loopback 1

                             ip address 10.10.3.3 255.255.255.0

                           interface loopback 0

                            ip address 192.168.200.1 255.255.255.0

#  接下來運用ospf先讓全網互通，前提不能 宣告 loopback 0

               #　在ＡＲ１１上配置ospf，創建區域0

                    ospf 1

                         area 0

                           network 192.168.12.1 0.0.0.0

                           network 10.10.1.1 0.0.0.0

             # 在AR14上配置ospf,創建區域0

                     ospf 1

                          area 0

                            network 192.168.12.2 0.0.0.0

                            network 192.168.13.1 0.0.0.0

                            network 10.10.2.2 0.0.0.0

             # 在AR13上配置ospf,創建區域 0

                     ospf 1

                          area 0

                              network 192.168.13.2 0.0.0.0

                              network 10.10.3.3

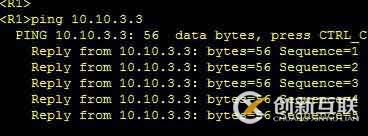

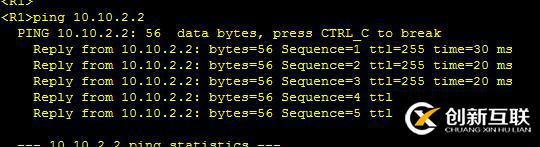

   #驗證與測試，使全網互通 ，除了 ， loopback 0 的地址

     如下圖所示 ：

＃以上圖示說明網絡全通，接下來可以配置鄰居 ，建立鄰居，引入confederation(聯盟)使全網互通

      #配置ＡＲ１１　，并且與１０．１０．２．２建立鄰居

?！gp 64512

                   confederation id 200 //聯盟號，表示答AS

                   peer 10.10.2.2 as-number 64512 //私有的地址 ，范圍是 64512-65535

                   peer 10.10.2.2 connect-interface loopback 1 // 因為是非直連端口，所以要用這種機制

     # 配置AR14 ,并且與10.10.1.1 和10.10.3.3 建立鄰居

       # bgp 64512

           confederation id 200

           confederation  peer-as 64513//聯盟成員

         peer 10.10.1.1 as-number 64512 //與內部鄰居建立鄰居

         peer 10.10.1.1 connet-interface loopback 1

         peer 10.10.3.3 as -number 64513 //與外部鄰居建立鄰居

          peer 10.10.3.3 connet-interface loopback 1

          peer 10.10.3.3 ebgp-max-hop //因為是非直連的ebgp鄰居關系，我們需要修改ttl值不是1，一旦不是1，就不會關心該機制了，所以用了這條命令，大跳數是255

       #

         配置AR14 與10.10.2.2建立鄰居關系

          #

             bgp 64513

                 confederation id 200

                  confederation peer-as 64512

                  peer 10.10.2.2 as-numeber 64512

                   peer 10.10.2.2 connect-interface loopback 1

                    peer 10.10.2.2 begp-max-hop

#  接下來啟用bgp路由 ,在AR11,和AR14上分啟用bgp路由

  #bgp 64512

   network 192.168.100.1 255.255.255.0  //在AR11上

  # bgp 64513

    network 192.168.200.1 255.255.255.0 //在AR14上

驗證與測試： ping -a 192.168.100.1 192.168.200.1 //192.168.100.1 為源，192.168.200.1為目標

        如下圖所示：

?！∫陨蠄D示說明測試成功　

————————————————————————————————————————————————————————————————

ｅｎｄ　

               　　　
