交換機vlan路由實驗——單臂路由方式

創新互聯建站堅持“要么做到，要么別承諾”的工作理念，服務領域包括：做網站、網站制作、企業官網、英文網站、手機端網站、網站推廣等服務，滿足客戶于互聯網時代的興隆臺網站設計、移動媒體設計的需求，幫助企業找到有效的互聯網解決方案。努力成為您成熟可靠的網絡建設合作伙伴！

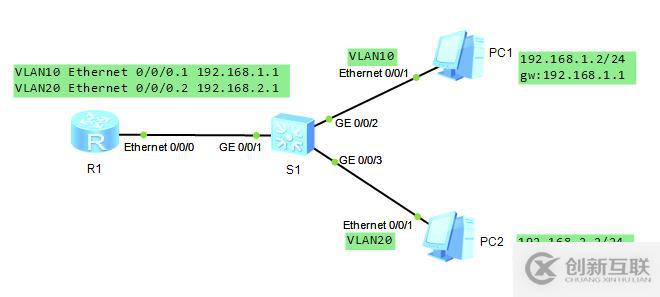

網絡拓撲圖：

路由器上的配置：

<R>system-view

[R]interface Ethernet 0/0/0.1

[R-Ethernet0/0/0.1]dot1q termination vid 10

[R-Ethernet0/0/0.1]ip address 192.168.1.1 255.255.255.0

[R-Ethernet0/0/0.1]q

[R]interface Ethernet 0/0/0.2

[R-Ethernet0/0/0.2]dot1q termination vid 20

[R-Ethernet0/0/0.2]ip address 192.168.2.1 255.255.255.0

[R-Ethernet0/0/0.2]q

[R]display ip interface brief

Interface                         IP Address/Mask      Physical   Protocol

Ethernet0/0/0                     unassigned           up         down

Ethernet0/0/0.1                   192.168.1.1/24       up         up

Ethernet0/0/0.2                   192.168.2.1/24       up         up

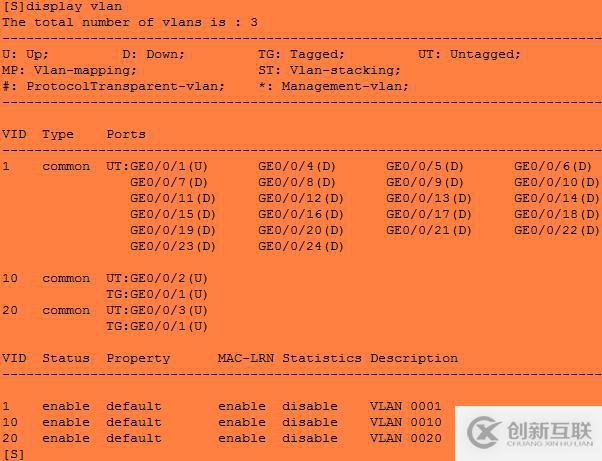

交換機上的配置：

[S]interface GigabitEthernet 0/0/1

[S-GigabitEthernet0/0/1] port link-type trunk

[S-GigabitEthernet0/0/1] port trunk allow-pass vlan 10 20

[S-GigabitEthernet0/0/1]q

[S]interface GigabitEthernet0/0/2

[S-GigabitEthernet0/0/2] port link-type access

[S-GigabitEthernet0/0/2] port default vlan 10

[S-GigabitEthernet0/0/2]q

[S]interface GigabitEthernet 0/0/3

[S-GigabitEthernet0/0/3]port link-type access

[S-GigabitEthernet0/0/3]port default vlan 20

[S-GigabitEthernet0/0/3]q

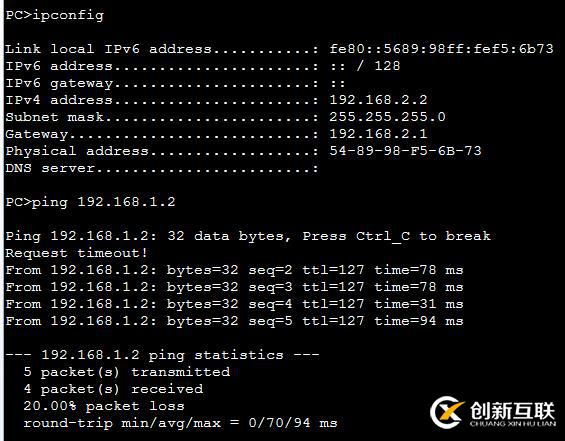

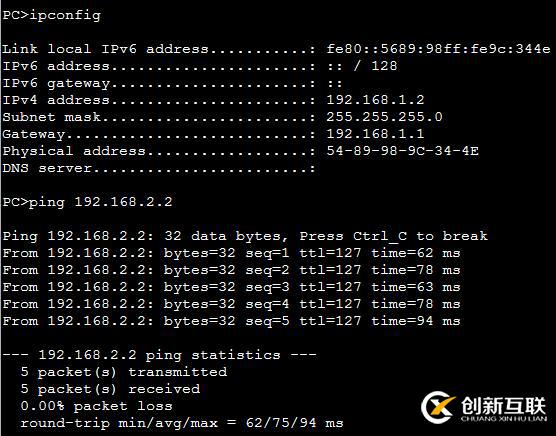

實驗結果驗證：PC1和PC2之間可以ping通
