U-Net: Convolutional Networks for Biomedical Image Segmentation

（本人才疏學淺，如有錯誤歡迎指正）
論文地址：https://lmb.informatik.uni-freiburg.de/people/ronneber/u-net/

成都網站建設公司更懂你！成都創新互聯只做搜索引擎喜歡的網站！成都網站制作前臺采用搜索引擎認可的DIV+CSS架構,全站HTML靜態,H5高端網站建設+CSS3網站,提供：網站建設，微信開發，成都微信小程序，商城網站建設，成都app開發，主機域名，服務器租售，網站代托管運營，微信公眾號代托管運營。1 摘要 卷積神經網絡在生物圖像分割上的應用 用于解決的問題：

一般來說成功訓練深度網絡需要數千個帶注釋的訓練樣本，但在生物醫學任務中，成千上萬的訓練圖像通常是遙不可及的。這篇文章提出了一種網絡和訓練策略，它依賴于數據擴充的強大使用，以更有效地使用可用的帶注釋的樣本。該體系結構由捕獲上下文的收縮路徑和支持精確定位的對稱擴展路徑組成。這樣的網絡可以從非常少的圖像中端到端地訓練。

2 引言 卷積網絡+生物醫學圖像處理需要解決的兩個問題

• 1.定位問題
  卷積網絡的典型用途是分類任務，其中圖像的輸出是單個類別標簽。然而，在許多視覺任務中，特別是在生物醫學圖像處理中，期望的輸出應該包括定位，即，假設為每個像素分配一個類標簽。
• 2.訓練圖像的數量很少
  策略一：在滑動窗口設置中訓練網絡，以通過提供該像素周圍的局部區域（補丁）來預測每個像素的類標簽作為輸入。優點是產生了大量的訓練數據。缺點一，慢，因為網絡必須為每個補丁單獨運行，并且由于重疊修補程序而存在大量冗余。缺點二，有一個定位的準確性和使用上下文之間的權衡。較大的補丁需要更多的大池化層，這會降低定位精度，較小的需要很少的上下文信息。優點，實現了定位且產生的訓練數據比訓練圖像的數量大得多。
  策略二：考慮了多個層的特征的分類器輸出。好的定位和上下文信息可能被同時使用。本論文使用策略二。將不同的層進行一個“疊”操作，即收縮路徑和擴張路徑u型結構對應的層進行通道數疊加，當做下一層的輸入。

本文網絡介紹

• 本論文結構建立在全卷積網絡中（無全連接層），修改并擴展了該架構，使得它可以使用非常少的訓練圖像工作，并產生更精確的分割。特別的是，又通過連續的層來實現對通常的一個“收縮”的網絡的補充，其中用上采樣來代替池化。為了定位，來自收縮路徑的高分辨率特征結合了上采樣的輸出。隨后，后續卷積層可以學習基于該信息來組合更精確的輸出。
• 特別的是，在上采樣層中具有大量特征通道，允許網絡將上下文信息傳播到更高分辨率層（將不同的層進行一個**“疊”操作**）。因此，擴張路徑盡量地與收縮路徑對稱，并產生U形結構。該網絡沒有全連接層，并且僅使用每個卷積的有效部分，即，最后輸出的分割圖中僅包含了 ‘在輸入圖像中可獲得其全部上下文的’ 像素點。
• overlap-tile重疊平鋪策略：為了預測圖像的邊界區域中的像素，通過鏡像輸入圖像來外推丟失的上下文。（即收縮路徑上的圖像）這種平鋪策略對于大圖像的應用很重要，否則分辨率將受到GPU存儲器的限制。
• 數據擴充對學習不變性的價值：對于我們的任務，可用的訓練數據非常少，我們通過將彈性變形應用于可用的訓練圖像來使用過度的數據擴充。這允許網絡學習到這種彈性變形的不變性，而不需要在帶注釋的圖像語料庫中看到這些變換。這在生物醫學分割中特別重要，因為變形曾經是組織中最常見的變化，并且可以有效地模擬真實變形。數據擴充對學習不變性的價值在Dosovitskiy等人的無監督特征學習的范圍中顯示出了。
• 在許多細胞分割任務中的另一個挑戰是同類的接觸單元的分離；為此，我們建議使用加權損失，其中接觸單元之間的分離背景標簽 在 損失函數中獲得大的權重。

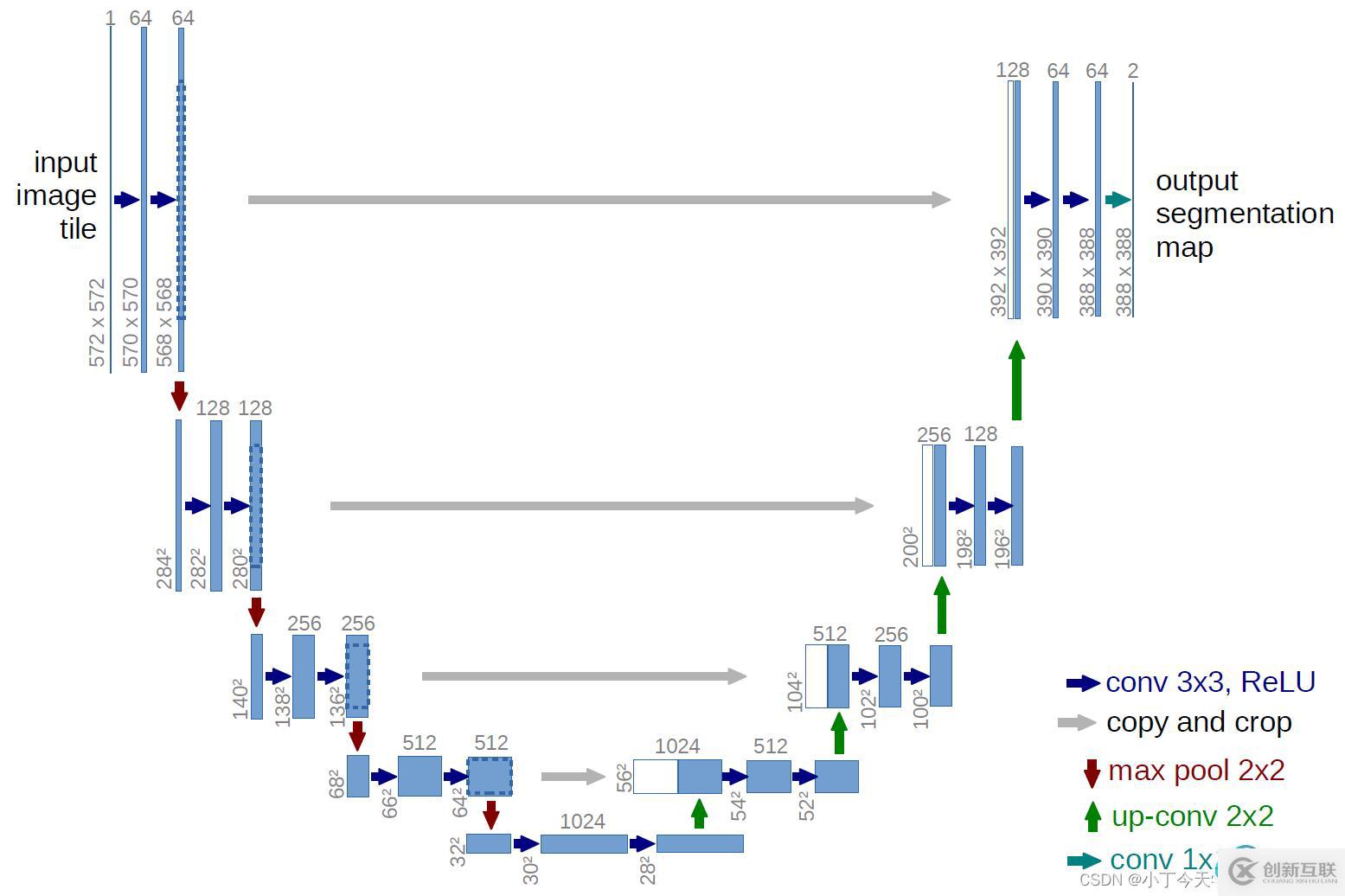

3 網絡結構

它由收縮路徑和擴張路徑組成。

• 收縮路徑
  遵循卷積網絡的典型架構。它包括兩個3x3卷積（未填充卷積），每個卷積后接一個ReLU單元和一個步長為2的2x2大池操作，用于下采樣。在每個下采樣步驟中，我們將特征通道的數量加倍。
• 擴展路徑
  中的每一步包括特征圖的上采樣，隨后是將特征通道數量減半的2x2卷積（“上卷積”），與來自收縮路徑的相應特征通道的疊在一起，以及兩個3x3卷積，每個卷積之后是ReLU。由于每個卷積中的邊界像素的損失，裁剪是必要的。在最后一層，使用1x1卷積將每個64分量特征向量映射到所需數量的類。網絡總共有23個卷積層。
• 要注意的點為了實現輸出分割圖的無縫切片（見圖2），選擇輸入切片大小非常重要，這樣所有2x2大池操作都將應用于x和y大小相等的情況。

4 訓練

1. 網絡訓練過程
   使用輸入圖像及其相應的分割圖的訓練使用了Caffe 的隨機梯度下降實現的網絡。由于卷積過程中未填充，輸出圖像比輸入圖像小恒定的邊界寬度。為了最小化開銷并大限度地利用GPU內存，我們傾向于使用大的單個的輸入切片而不是大的批處理大小，從而使用單個圖像批處理。因此，我們使用高動量（0.99），使得大量先前看到的訓練樣本確定當前優化步驟中的更新。
   該能量函數是通過在最終特征圖上結合交叉熵?fù)p失函數的像素級別的softmax來計算的。我們引入交叉熵?fù)p失函數是為了在訓練中給予一些像素更重要的意義。
   我們預先計算每個地面實況分割的權重圖，以補償訓練數據集中某類像素的不同頻率，并迫使網絡學習我們在接觸細胞之間引入的小分隔邊界。使用形態學處理來計算分離邊界。然后，權重圖計算如下公式
   在具有許多卷積層和通過網絡的不同路徑的深度網絡中，權重的良好初始化是極其重要的。否則，網絡的某些部分可能會給予過度的激活，而其他部分則根本不起作用。理想地，初始權重應當被適配成使得網絡中的每個特征圖具有近似單位方差。對于具有我們的架構的網絡（交替卷積和ReLU層），這可以通過從標準差為2/N的高斯分布中提取初始權重來實現，其中N表示一個神經元的傳入節點數。例如，對于3x 3卷積和前一層中的64個特征通道，N = 9 · 64 = 576。
2. 數據擴充
   當只有很少的訓練樣本可用時，數據擴充對于教導網絡期望的不變性和魯棒性是必要的。對于顯微圖像，我們主要需要移位和旋轉不變性以及對變形和灰度值變化的魯棒性。特別是訓練樣本的隨機彈性變形似乎是用非常少的注釋圖像訓練分割網絡的關鍵概念。我們在3 × 3的粗網格上使用隨機位移向量生成平滑變形。從具有10像素標準偏差的高斯分布中對位移進行采樣。然后使用雙三次插值計算每像素位移。收縮路徑末端的丟棄層執行進一步的隱式數據擴充。

5 結論

u-net架構在非常不同的生物醫學分割應用中實現了非常好的性能。得益于彈性變形的數據擴充，它只需要很少的注釋圖像，并且在NVidia Titan GPU（6 GB）上有非常合理的訓練時間，只有10個小時。我們提供完全基于Caffe[6]的實現和經過培訓的網絡4。我們確信，u-net體系結構可以很容易地應用于更多的任務。
