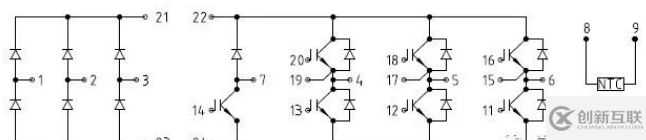

IGBT是變頻器中非常重要的功率器件，這段時間給大家推送了多篇變頻器拆解，設計的文章，而功率器件的好壞是檢測中非常重要的一環，那么如何用萬用表檢測呢，我們以英飛凌的FP15R12KT3為例來說明，這也是上篇文章中博世小功率變頻器中使用的一顆功率模塊，接線圖如下

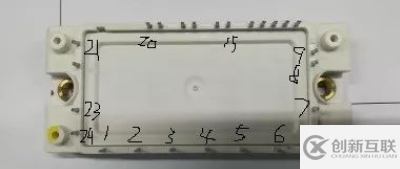

對照數據手冊的接線圖可以很好的識別管腳，1，2，3是交流輸入，整流部分，21，23為直流母線端，8，9為溫度過溫檢測用，其余管腳為逆變部分相關。

從圖中可以明顯的看出，我們就使用二極管的原理來測量，

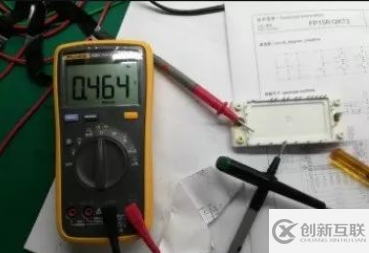

首先紅表筆接23腳，黑表筆依次接1，2，3進行測量，注意萬用表要打到二極管擋位，可以看到電壓都在0.46左右，

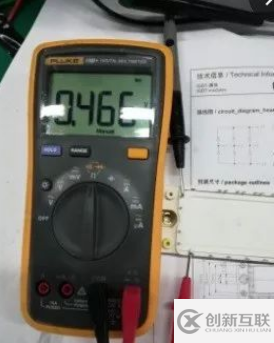

調換表筆，黑表筆接21腳，紅表筆依次接1，2，3

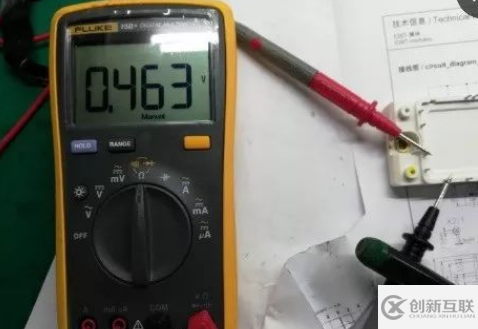

可以看到仍然在0.46附近，六次測量結果基本一致，基本可以判定IGBT為好的，如果不放心還可以測量G,C,E端的電阻。此方法可以簡便測量IGBT的好壞，為了給大家拍照，我也是拼了，用螺絲刀壓的表筆。

一般小功率的都用這種集成模塊，大功率的都用分離器件來做，不過現在隨著技術的進步，集成的功率也越來越大。功率器件的使用一定要小心。另外還要注意散熱的處理，IGBT背面，如下圖需要涂上導熱硅脂，和散熱片粘合，進行散熱處理。

關于如何用萬用表檢測IGBT就分享到這里了，希望以上內容可以對大家有一定的幫助，可以學到更多知識。如果覺得文章不錯，可以把它分享出去讓更多的人看到。
