一.劃分VLAN 的優勢
1.控制廣播
2.增強網絡安全
3.簡化網絡管理
二.VLAN基本配置
1.在全局配置模式下創建vlan的命令

| 步驟 | 命令 | 目的 |
|---|---|---|
| 第一步 | configure terminal | 進入配置狀態 |
| 第二步 | vlan vlan-id | 輸入一個VLAN號,進入VLAN配置狀態 |
| 第三步(可選) | name vlan-name | 輸入一個VLAN名 |
| 第四部 | exit或end | 退出 |
2.將端口分配到vlan中的命令
| 步驟 | 命令 | 目的 |
|---|---|---|
| 第一步 | configure | 進入配置模式 |
| 第二步 | interface interface -id | 進入要配置的端口 |
| 第三步 | switchport mode access | 定義二層端口的模式 |
| 第四步 | switchport access vlan vlan-id | 把端口分配給某個vlan |
| 第五步 | eixt或者end | 退出 |

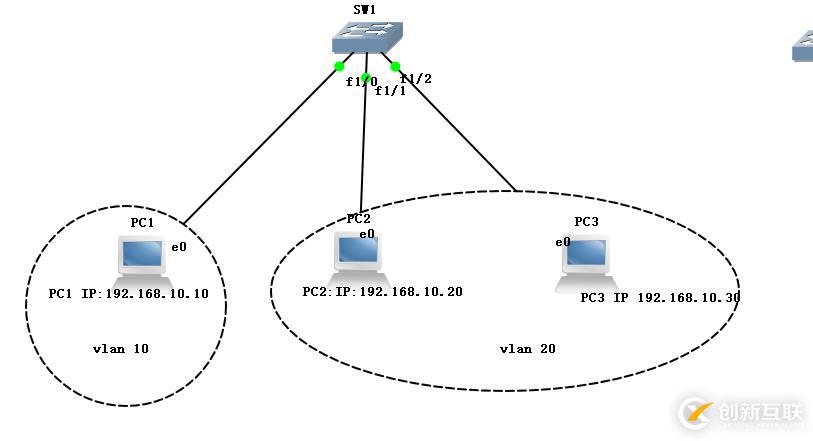

三 .實驗環境如下
1.配置PC1 ip地址為192.168.10.10/24
2.配置PC2 ip地址為 192.168.10.20/24
3.配置PC ip地址為192.168.10.30/24
4.沒有配置VLAN之前 三個pc是互通的
.

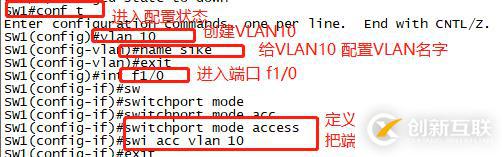

5配置交換機端口f1/0為VLAN10

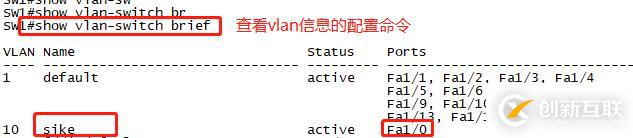

查看f1/0是否被設置為vlan10

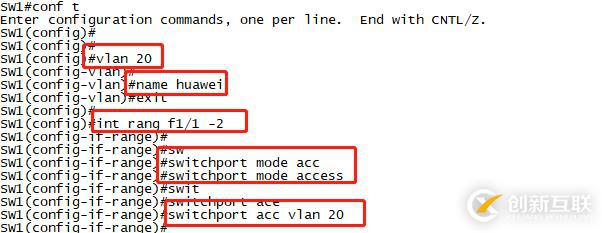

6.配置交換機端口f1/1 和f1/2端口為vlan20

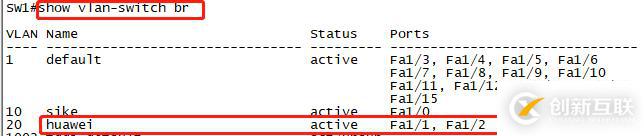

查看f1/1和f1/2是否被設置為vlan20

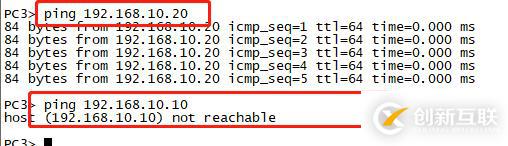

四.設置完成,用ping命令測試
可以看出PC1和PC2,PC3之間不能通訊 PC2和PC3之間通訊正常
