本文為計算機網絡相關考試的書本內容詳細總結

---

之前專欄分享過自頂向下的分析方法，本文采用常規的自底向上的方法從物理層到應用層對計算機網絡相關的內容、概念進行系統復習，總結；而計算類型題目本文暫不涉及

本文內容來自cfeng自我理解，可能有誤，歡迎指正~

數據鏈路層 Data Link Layer

物理層的物理鏈路Link是一條點到點的物理線路，中間沒有交換結點， 一條物理鏈路只是一條物理路徑的組成部分

數據鏈路 data Link： 除了物理的鏈路之外，還需要有通信協議控制物理鏈路的數據傳輸，如果把實現這些協議的硬件和軟件加到倆路上，就構成數據鏈路

數據鏈路層的主要功能： 將不可靠的物理鏈路轉為可靠的數據鏈路，數據鏈路（邏輯鏈路） = 物理鏈路 + 數據鏈路層的通信協議

一般的適配器都是包含了數據鏈路層和物理層的功能

鏈路層的主要設備就是二層交換機、網橋，鏈路層的數據PDU為幀F(xiàn)rame

鏈路層的三個基本問題：成幀規則、 差錯控制（檢錯糾錯）、流量控制

相關概念術語 link 鏈路

一個結點到相鄰結點的物理鏈路

data link 數據鏈路

把實現控制數據傳輸?shù)膮f(xié)議的硬件和軟件加到鏈路上構成數據鏈路； link + 通信協議

幀 frame

一個數據鏈路層的傳輸單元， 由一個數據鏈路層的首部和攜帶的數據加上尾部構成的協議數據單元

MTU maximum transfer Unit 大傳送單元

幀的數據部分的長度上限 【移動通信中針對MAC層數據分布占比不到一半，有相關幀聚合和塊確認技術】

PPP point to point Protcol 點對點協議

用戶計算機和ISP進行通信時，使用的數據鏈路層協議，PPP規定的數據幀結構：首部、數據部分、尾部

只是檢錯，不糾錯，不進行流量控制，可以支持多種網絡層協議，PPPoE為寬帶上網的主機使用的鏈路層協議

MAC 地址 media access control

媒體訪問控制，設備的物理地址，硬件地址， 定義網絡設備的位置，網絡層負責管理IP地址，鏈路層管理的就是MAC地址，一個主機只會有一個MAC地址， 每個網絡位置有一個專屬IP地址 【所以主從架構時，clone虛擬機后，需要修改網卡，其中除了IP，最主要就是MAC地址需要重新NAT分配】

網橋 bridge

物理層應對信號衰減使用中繼器，網橋就是在鏈路層實現中繼的設備，連接兩個及以上的局域網的網絡互聯設備

交換機 switch

廣義上的交換機指的是通信系統中完成信息交換的設備，在這里二層交換機時工作在數據鏈路層的集線器， 實質就是一個多接口的網橋 【 物理層的設備為集線器】； 三層交換機可以工作在網絡層

成幀 規則

成幀規則是數據鏈路層需要研究的問題，封裝成幀framing： 在IP分組前后分別添加首部后尾部，構成一個幀，例如PPP協議定義的

成幀定界

構成幀之后需要考慮幀如何定界，也就是幀開始和幀結束，常用的定界方法：

字符計數法

發送放利用首部的一個字段作為幀長字段，按字符計數， 幀長字段 = 幀包含的字符數 + 1

接收方利用幀長字段接收，計算得知結束位置

如果幀長字段出現錯誤，造成后面所有的數據都接收錯誤，無法檢錯，無法糾錯； 只是適合高可靠鏈路

字符填充分界符法

面向字符同步傳輸， 一次發送一個數據塊幀， 每一幀**使用兩個不同的特殊字符作為開始和結束的標志

如果數據幀丟失了標志字符，下一個幀還是可以正確接收， PPP協議的簡化

數據部分不會出現SOH和EOH等定界控制字符， 但是如果出現了非文本文件數據，可能會出現SOH和EOH的字符，造成定界錯誤

解決辦法就是數據部分的SOH和EOH字符前面都統一加上ESC轉義字符【和java中處理一樣】

零比特填充分界符法

面向bit流的同步傳阿叔，數據庫包含任意長度和組合的bit流， 和上面的字符填充分界法類似，只需要在開始和結束填充特殊的位模式（01111110）， 通過該模式識別邊界

兩個數據幀只需要一個位模式， 如果丟失，只需要在數據流中掃描下一個位模式

物理層編碼違例法

數據為不可能出現bit編碼作為幀起始或者結束定界符

比如曼徹斯特編碼，一個碼元中間電平跳變表示0，正向跳變； 1 負向跳變； 差分曼徹斯特編碼： 中間比跳變， 0表示開始有跳變，1表示開始無跳變

比如 4B/5B 編碼方案： 4bit映射為5bit， 剩余的一半16bit可以作為幀定界符

差錯控制

通信的任務是高效無差錯傳送數據，但是任何通信線路都不可避免出現噪聲

信道中的比特差錯： 隨機差錯（隨機熱噪聲）、 突發差錯（沖擊噪聲）

突發差錯的長度： 差錯發生的第一個碼元到有錯的最后一個碼元間所有碼元個數；

誤碼率P = 錯誤bit數/ 總bit數 【碼元數】

差錯檢查

差錯控制編碼： 數據位k + 校驗位r， 數據幀中有校驗字段

校驗碼分為檢錯碼和糾錯碼

• 檢錯碼會自動發現差錯，主要用在高可用、誤碼率低的場景【光纖鏈路】， 偶爾發生錯誤就重傳
• 糾錯碼 不僅能夠發現差錯而且能就診，主要用在錯誤發生比較頻繁的信道【無線鏈路】

編碼效率R = k / k + r； 也就是編碼中數據位所占的比例

漏檢率： 某bit位出錯但接收者無法檢測到的概率

常見的檢錯碼：

• 奇偶校驗： 1位奇偶校驗

  增加1位 校驗位， 使數據 + 校驗位的1的個數為奇數或者偶數

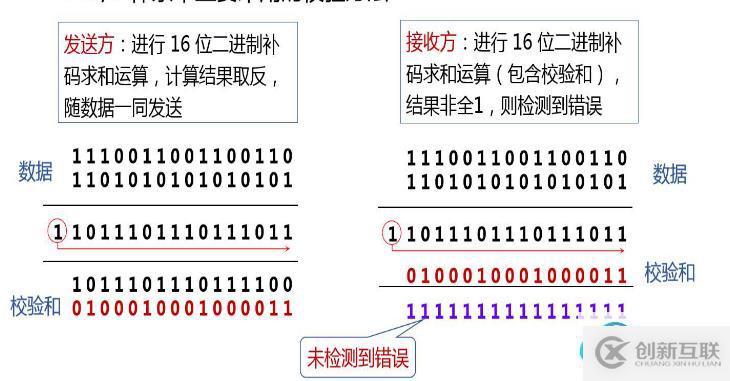

• 簡單校驗和： 主要用于TCP/IP的網絡層和傳輸層

  發送方進行16位二進制補碼求和運算，計算結果取反， 隨數據一同發送，接收方也會16位二進制補碼求和運算（包含校驗和）， 結果不是全1，那么錯誤【正負得0】

• 循環冗余校驗 CRC: 數據鏈路層廣泛使用

  發送方將要方式弄個得數據位被除數（左移m位），選擇一個預定的二進制數（m + 1位）作為除數， 利用二進制模2除法運算得到一個余數，作為CRC校驗碼，一起發送給接收方， 接收方以發送的數據 - CRC校驗碼位被除數，選同樣的二進制碼作為除數，余數為0，表明無錯，注意CRC運算 模2除法3規則就可以快速計算

預定的二進制碼（除數），國際編碼，不是任意的，最高位和最低位為1，以多項式表示，G(x)， 發送數據長度大于生成多項式表示的二進制碼長度

CRC-8 : G(x) = X^8 + X^2  + x + 1  -----  100000111

除數的位數等于最高次冪 + 1； 比如這里就是9位， 然后x^8  x^2 x^0(1)，表示從右邊0位開始第幾位為1， 這里就是0，1，2，8位
被除數移動 最高次 冪位，這里移動8位

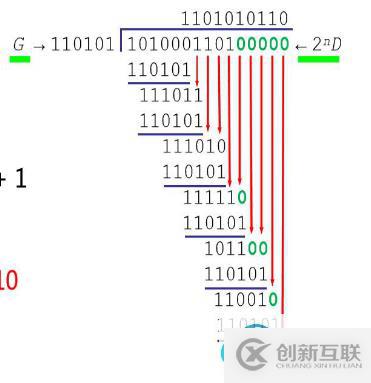

CRC計算： D = 1010001101 , M = 5， G = X^5 + X^4 + X^2 + 1， R = ?， 實際傳輸數據是？
這里除數G = 110101

數據D 左移M位，就是5位， 101000110100000

CRC 模2 除法：

首先需要注意：

>模2減法： 異或操作， 被除數 和 商 * 除數 的減法 是 異或操作 【相同得0，相異得1】

>所得余數都需要舍棄首位

>若被除數 以及 之后舍去首位的余數R 的首位為1 ， 商1； 首位為0，商0
1 1 0 1 0 1 0 1 1 0

————————————————————————————————

1 0 1 0 0 0 1 1 0 1 0 0 0 0 0
1 1 0 1 0 1
——————————————————————————————————————  這里被除數首位為1，商1，之后異或
  1 1 1 0 1 1 1 0 1 0 0 0 0 0   舍去首位，現在的R首位1，商1
  1 1 0 1 0 1
 ————————————————————————————————————
    0 1 1 1 0 1 0 1 0 0 0 0 0   異或之后舍去首位，現在R首位0，商0
    0 0 0 0 0 0
 ——————————————————————————————————————
      1 1 1 0 1 0 1 0 0 0 0 0  商0之后異或就是被除數舍去首位即可， 商1
      1 1 0 1 0 1
 ————————————————————————————————————————————
        0 1 1 1 1 1 0 0 0 0 0    首位0，商0， 直接去掉首位
            👇
          1 1 1 1 1 0 0 0 0 0     首位1，商1
          1 1 0 1 0 1
   ——————————————————————————————————————
   		    0 1 0 1 1 0 0 0 0  首位0，商0
   		     ↓
   		      1 0 1 1 0 0 0 0  首位1，商1
   		      1 1 0 1 0 1
   ————————————————————————————————————————
                 1 1 0 0 1 0 0  首位1，商1
                 1 1 0 1 0 1
        ————————————————————————————————————
        		  0 0 1 1 1 0  首位0，商0
                    ↓
                     0 1 1 1 0  【5位，和M一樣，不需要再除】

 所以余數就是 0 1 1 1 0， 放在D的后面5位替代之前的全0

被除數首位為1時，商為1；被除數首位為0時，商為0；

每一步得到的余數都要拋棄首位；

若新的被除數首位(即已拋棄首位的余數)為0，除數為0；

余數位最高次冪位，M位，不夠前面補0

可以檢測出全部單一位出現差錯， r為生成G(X最高冪次，CRC可以檢測出突發差錯長度小于等于R的所有突發性錯誤

糾錯機制

• 反饋重發糾錯法ARQ： 接收方檢測出錯誤， 丟棄幀，發送方重傳 【發送方對幀進行編號，接收方反饋出錯幀的序號，發送發重發】， 同時發送方需要緩存已發送的數據幀
• 前向糾錯法FEC： 接收方利用糾錯碼（漢明碼）檢錯并且糾錯， 不需要重發數據幀，同時因為編碼效率低，算法復雜，很少使用，無線鏈路適合使用

流量控制

為了解決發送方的發送速率和接收方交付速率的匹配問題，一般采用： 利用接收方交付速率控制發送方的發送速率，鏈路層采用 固定大小的滑動窗口

連續ARQ協議： 后退N幀協議和選擇重發協議，實現流量控制 + 差錯控制

固定大小滑動窗口奇數包括： 停止-等待協議、后退N幀協議、選擇重發協議

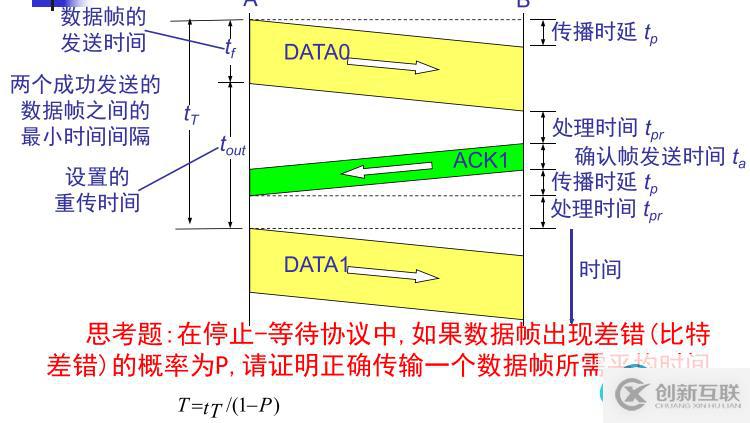

停止-等待協議 WT = 1 W R = 1

不進行流量控制，發送方將所有數據全部發送給接收方，需要接收隊列足夠大， 進行流量控制之后【隊列有限】， 發送一個Data后需要返回ACK，再發送下一個幀

重發定時器不能設定時間過短，不然還沒有ACK幀還沒有受到久發送下一幀數據， 停止-等待協議引入1bit 的序號字段解決； 數據幀的每一個序號 都是0，1交替出現在數據幀中

但是這里的缺點就是效率低， 連續ARQ協議： 發送方在等待接收方返回第一個ACK應答前，再連續發送7個幀

后退N幀協議 WT >1 WR = 1 連續ARQ

發送方可以一次性發送多個幀，同時等待ACK應答，

發送方發送一個幀后，不會停下來等待ACK，而是可以連續再發送若干數據，同時啟動重發定時器；

如果重發定時器超時前，受到ACK，繼續發送后面的數據幀， 如果沒有受到，那么從該幀到后面繼續發送的所有幀都重發

就是發送方和接收方都有一個窗口，發送方只能發送窗口內的數據幀，對發送端進行速率控制

窗口大?。?在沒有受到ACK之前發送方最多可以發送的幀的個數

接收窗口控制接收方接收哪個數據幀， 只有數據幀號和接收窗口序號一致才會接收，否則丟棄， 正確處理，交付上層，窗口向前移動，發送ACK

接收方累計確認： ACKn表示確認n-1號幀，希望下次受到n號幀

接收窗口，就是一個Index從0號幀開始向后移動， 準備接收Index位置的幀

后退N幀協議中，序號字段為Kbit位， 則幀序號空間為[0， 2^K -1]； 從0開始

• 如果序號字段K bit， 發送窗口大值為2^k -1， 可以保證該協議任何情況不出錯

比如3bit， 那么窗口序號空間0 ----- 7， 大發送7個幀保證不出錯

選擇重發協議 WT >1 WR >1

選擇重發協議的發送窗口和后退N幀協議一樣，但是接收窗口長度大于1，一次可以接收多個幀

如果接收的4號幀出錯，只是對4號幀重傳， ==選擇重發協議，發送窗口大值<= ^k - 1，和上面的要求一樣，這樣才能保證正確

可以看到上面三種協議：

停止-等待協議，序號比特位1， 序號空間[0,1]， 發送窗口和接收窗口大小都是1

而后退N幀協議，接收

而選擇重發協議 K， 2^k -1 ，發送窗口和接收窗口大小都是2^K -1

HDLC 協議

數據鏈路層的協議需求： 發送方和接收方的標識，支持可靠性通信，支持點到點，支持半雙工和全雙工操作

停止-等待協議效率低， 面向bit 型協議 數據幀通用，效率高

HDLC協議： 高效率、高可靠性，傳輸任意bit

• 三種類型的站： 主站【全面管理數據鏈路】、次站【受控主站】、復合站【具有主站和次站的雙重功能】
• 兩種鏈路結構
• 三種數據傳送操作方式

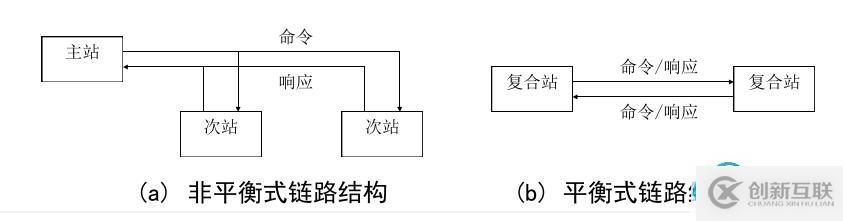

數據鏈路的類型：

• 非平衡式鏈路結構： 由一個主站和多個次站連接而成，實現點到點或者多點通信，雙工通信 【主站控制，發送命令幀，將次站置于某種狀態，次站響應主站狀態，交換數據和控制信息】

• 平衡式鏈路結構： 兩個復合站點點對點連接而成，通信方式為雙工， 都具有數據傳輸和鏈路控制能力

數據傳送操作方式

• 正常響應方式NRM: 非平衡式鏈路結構，只有得到主站允許，才能傳送數據，傳送完成之后停止

• 異步響應方式ARM： 適用于非平衡鏈路結構，次站不一定在接收到主站允許即可進行數據傳輸，次站可以一次發送多幀，將自己的信息發送給主站

• 異步平衡方式ABM: 適用于平衡鏈路結構，復合站自主決定數據傳輸，不需要得到另外一個復合站的允許，可以發送狀態信息和數據

語法： 數據和命令格式

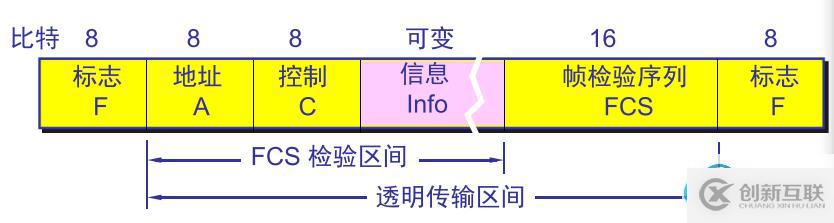

HDLC的單位為Frame

• 標志字段F， 6個1加2個0，一共8bit， 找到標志字段就可以確定幀的位置， 使用的應該是bit填充分界規則
• 控制字段實現對于數據鏈路的檢測和控制（流量）
• FCS 校驗字段： 采用16位的CRC冗余校驗碼，標志字段不校驗
• 地址字段就是接收方或者發送方地址

組地址（點到多點）： 一個地址可以分配給多個站點

廣播地址（點到多點）： 全1 ， 鏈路所有站點都可以受到

地址全0， 不分配給任何站點，測試使用

語義： 數據幀類型

HDLC利用控制字段前兩個bit位定義三種類型幀：

I 幀 （信息幀）： 可靠通信時數據幀，面向連接

S 幀 （ 監控幀） ： 實現流量控制和差錯控制

U幀 （ 無編號U幀）： 設置鏈路操作方式

同步： 事件順序

鏈路的建立和拆除

確認可靠通信服務

選擇重發

數據幀的封裝/拆封

LAN1 ---->路由器【 以太口 ETH IP  HDLC 串口】 ---->WAN --->路由器【...】  ---->LAN2
