1.VirtualWire簡介

Virtual Wire模式可以在不改變原有網絡拓撲結構的情況下，實現安全。需要兩個接口為一組進行綁定?？梢詫崿F(xiàn)所有的安全防護功能，支持NAT。同時可以實現安全區域間VLAN Tag的控制。

成都創新互聯公司堅持“要么做到，要么別承諾”的工作理念，服務領域包括：成都網站設計、成都網站制作、企業官網、英文網站、手機端網站、網站推廣等服務，滿足客戶于互聯網時代的突泉網站設計、移動媒體設計的需求，幫助企業找到有效的互聯網解決方案。努力成為您成熟可靠的網絡建設合作伙伴！

• 該模式下支持的功能：App-ID、decryption、NAT、Content-ID、User-ID
• 配置步驟：
  • 創建Virtual Wire object
  • 配置Virtual Wire中的接口

2.實驗?zāi)康?/h3>

• 理解Virtual Wire的原理
• 掌握Virtual Wire的配置
• 靈活運用該模式

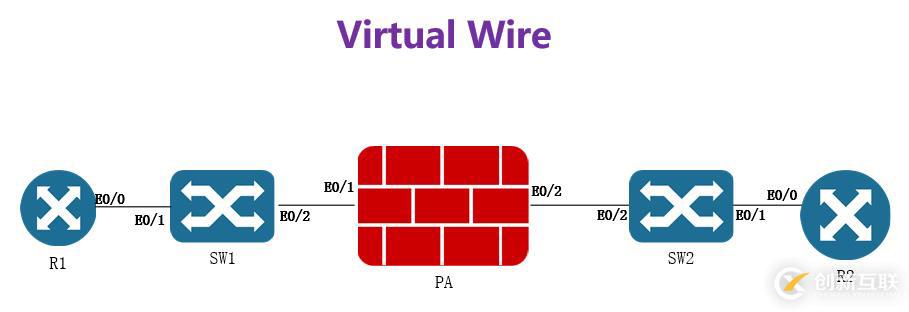

3.實驗拓撲信息

序號	設備名稱	接口	接口信息	備注
1	R1	E0/0	10.0.0.1/24
2	SW1	E0/1	VLAN2
		E0/2	Trunk
3	SW2	E0/1	VLAN2
		E0/2	Trunk
4	PA	E1/1	Virtual Wire	區域：Untrust
		E1/2	Virtual Wire	區域：Trust
5	R2	E0/1	10.0.0.2/24	開啟telnet

4.實驗步驟

4.1 網絡設備初始化配置

• R1&R2配置接口IP，R2開啟Telnet

R1：
------------
en
conf t
interface e0/0
ip address 10.0.0.1 255.255.255.0
no shutdown

R2：
------------
en
conf t
hostname R1
interface e0/0
ip address 10.0.0.2 255.255.255.0
no shutdown
exit
line vty 0 4
password cisco

• SW1&SW2創建VLAN2，并配置接口E0/1和E0/2

SW1：
------------
en
conf t
hostname SW1

vlan 2
exit
interface e0/1
switch mode access
no shutdown
exit
interface Ethernet0/2
 switchport trunk encapsulation dot1q
 switchport mode trunk
 exit
================================================
SW2：
------------
en
conf t
hostname SW2

vlan 2
exit
interface e0/1
switch mode access
no shutdown
exit
interface Ethernet0/2
 switchport trunk encapsulation dot1q
 switchport mode trunk
 exit

4.2 PaloAlto配置VirtualWire

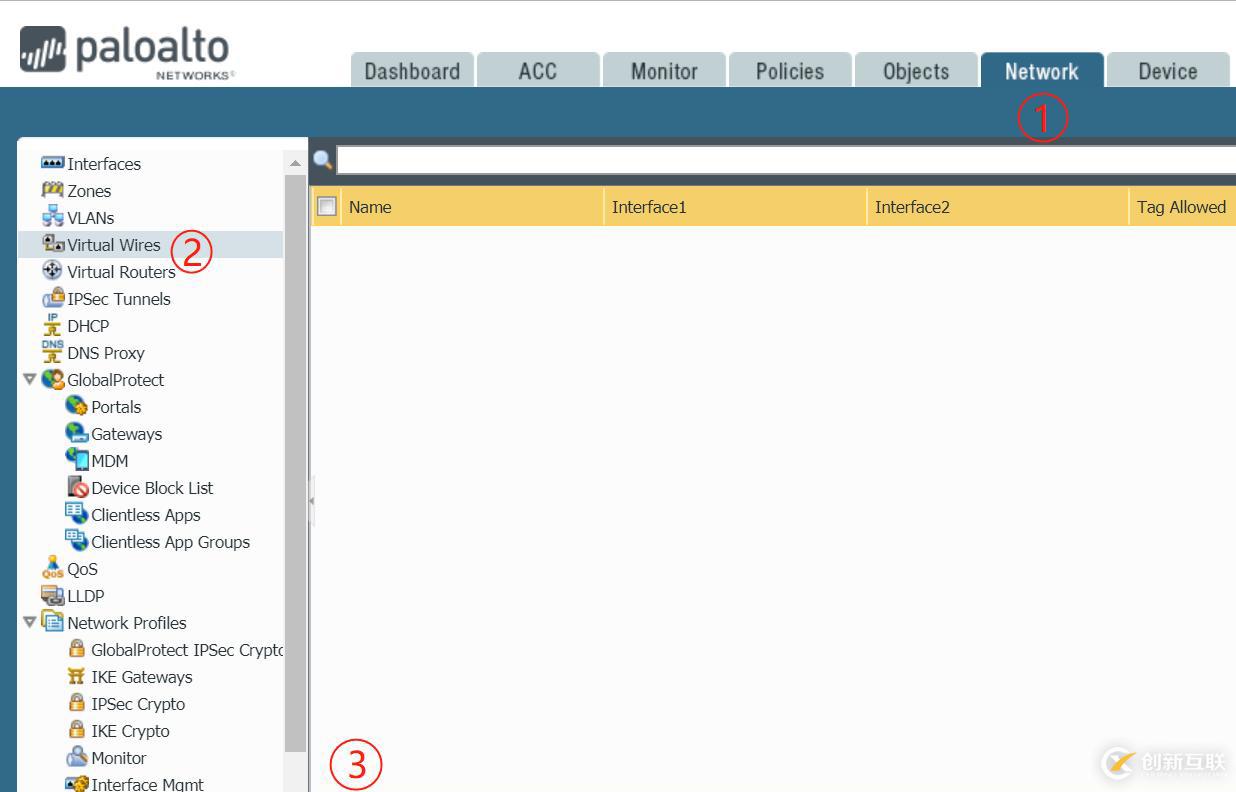

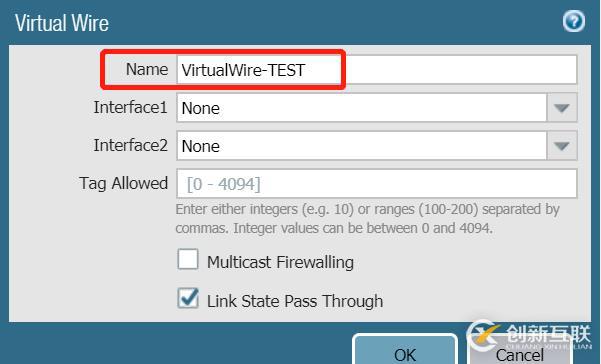

• 創建Virtual Wire組

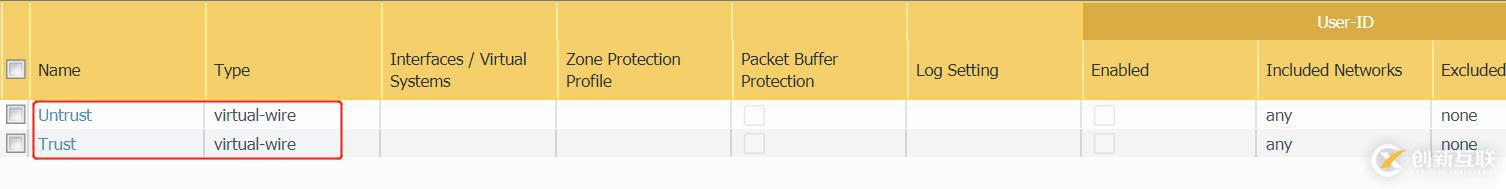

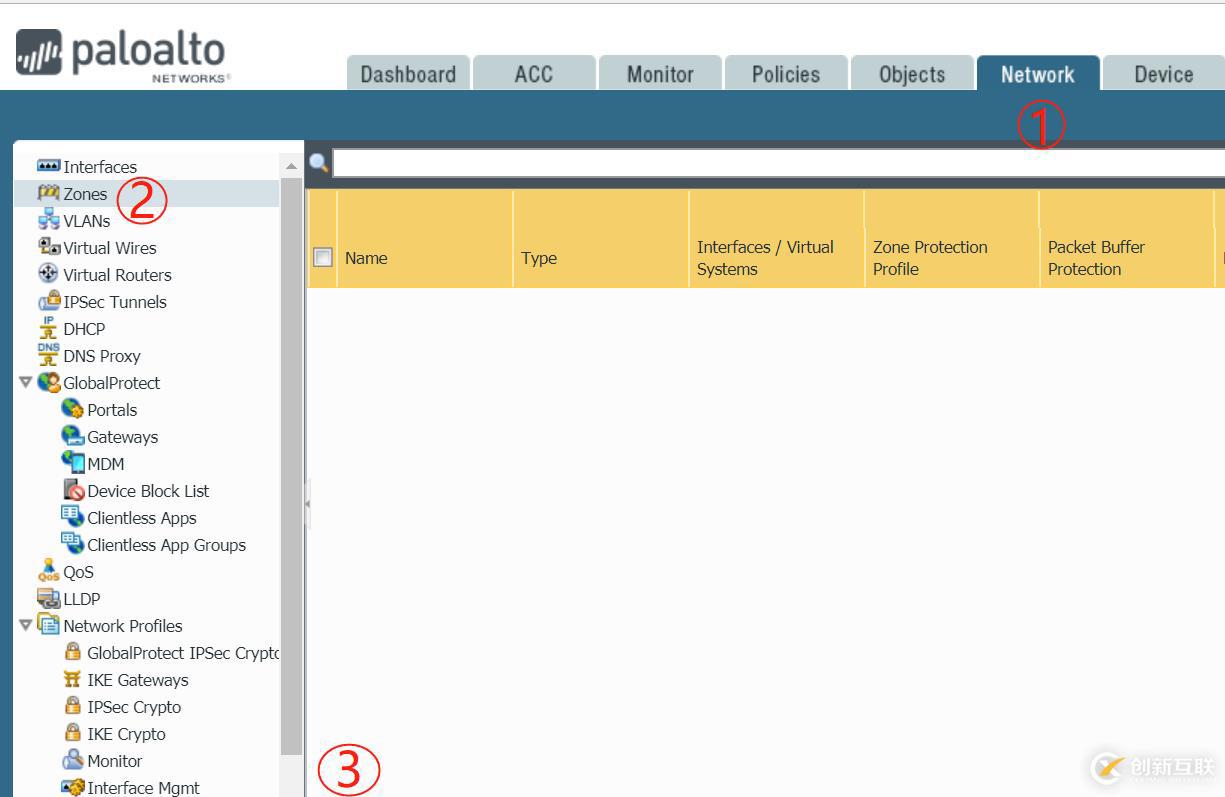

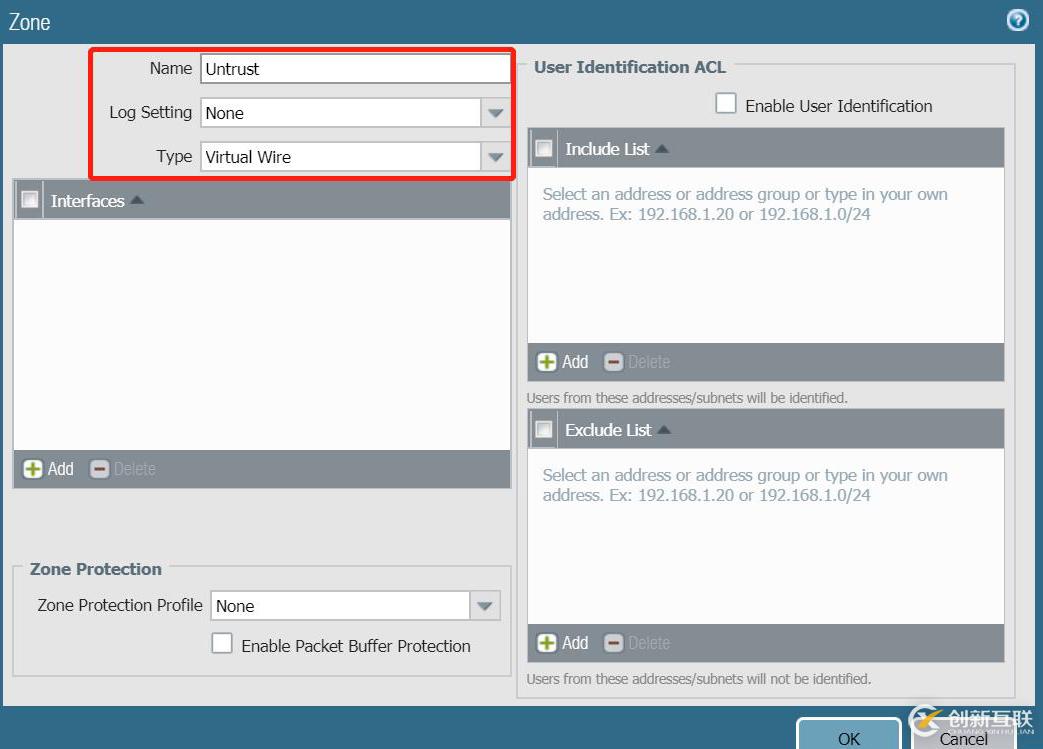

• 創建Zone Trust和Untrust

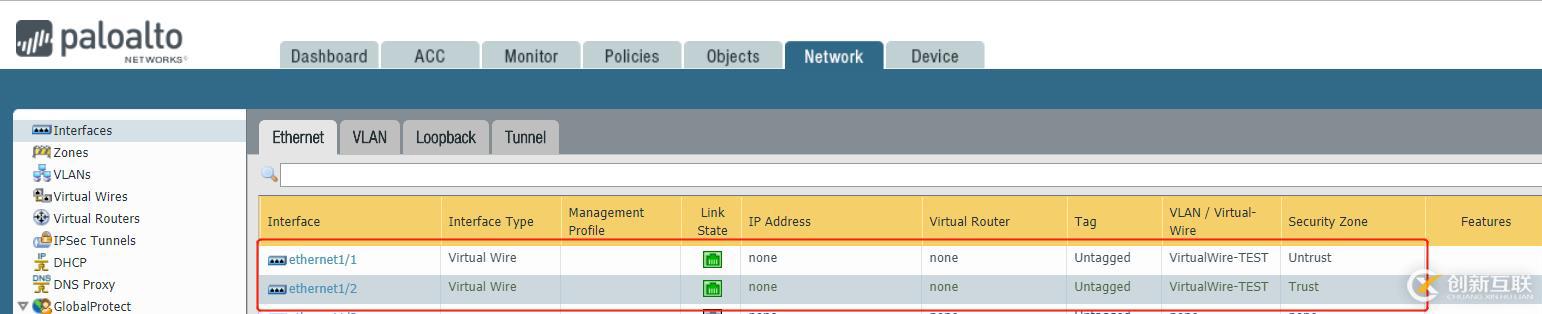

• 將E1/1和E1/2劃入規劃好的Zone和Virtual Wire組，并設置模式為Virtual Wire
  【Network】--【Interfaces】

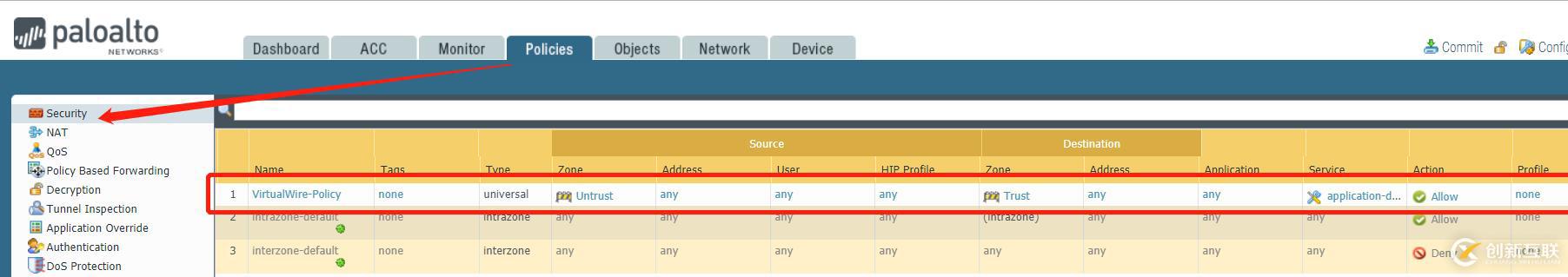

4.3 配置策略，放行Untrust到Trunst

【Policy】-【Security】

說明：配置完成后，記得Commit

5.測試及結論

• 從R1 Telnet R2測試
