這篇文章將為大家詳細講解有關EA畫UML時序圖中如何實現并行和臨界區，小編覺得挺實用的，因此分享給大家做個參考，希望大家閱讀完這篇文章后可以有所收獲。

創新互聯主營吳堡網站建設的網絡公司,主營網站建設方案,成都App制作,吳堡h5成都微信小程序搭建,吳堡網站營銷推廣歡迎吳堡等地區企業咨詢

并行（parallel）

定義

并行是表明多重交互的復合片段，其行為是并發執行的。

并行結構有兩個或更多的操作域，每個操作域中的消息按順序執行，但并行操作域之間的消息可以按照任何次序執行。

示例

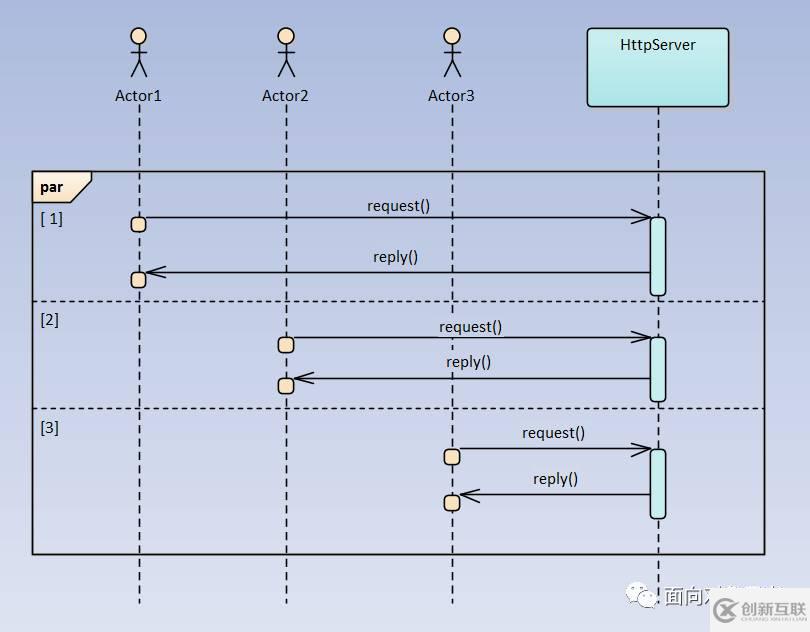

上圖中Actor1，Actor2，Actor3分別位于各自的操作域中，各自獨立地和HttpServer進行交互。

臨界區（critical region）

定義

臨界區表示受保護的處理區域，區域中的處理不可以和其他并行區域中的處理交錯執行。

示例

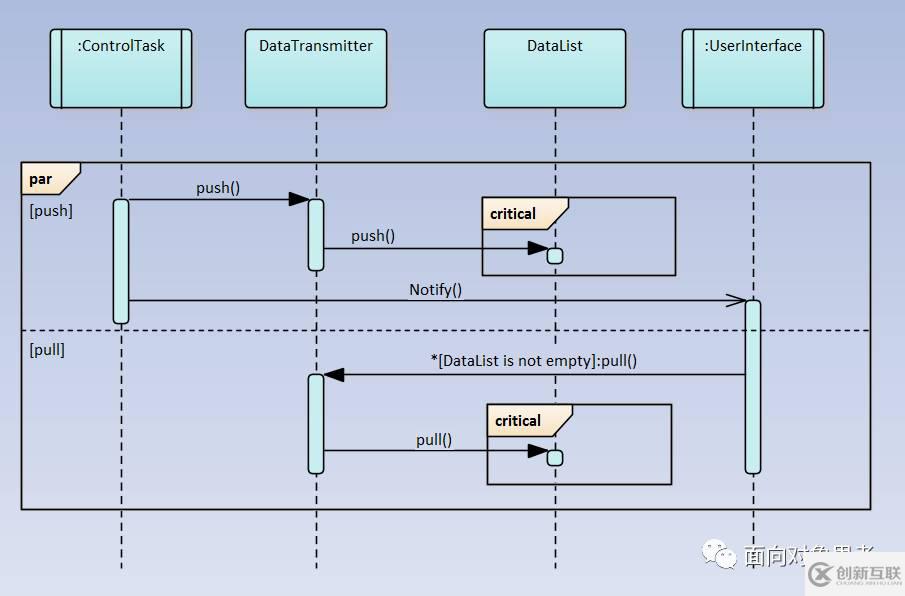

這里用兩個任務之間轉送數據的處理為例說明。先看圖。

::ControlTask和::UserInterface生命線的方框兩側都多了兩條豎線，這表明，這兩個類都是主動類，擁有自己的上下文。DataTransmitter的職責就是在將數據從::ControlTask傳送到::UserInterface，步驟如下：

1. ::ControlTask調用DataTransmitter的push方法，推送數據。

2. DataTransmitter調用push方法將數據推送給DataList。DataList的push方法處于臨界區中，不會被其他任務打斷。

3. ::ControlTask調用Notify方法向::UserInterface發出數據傳送完畢的通知。注意：此處為異步調用。

4. ::UserInterface收到通知以后，調用DataTransmitter的pull方法，取得數據。這個動作會執行多次直到數據取完為止。

5. DataTransmitter的pull方法會調用DataList的pull方法，這個pull方法也是處于臨界區中，不會被其他任務打斷。

關于“EA畫UML時序圖中如何實現并行和臨界區”這篇文章就分享到這里了，希望以上內容可以對大家有一定的幫助，使各位可以學到更多知識，如果覺得文章不錯，請把它分享出去讓更多的人看到。
