客戶需求

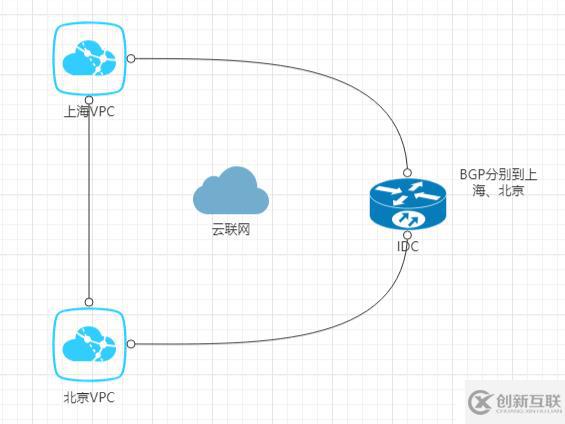

上海區云、北京區云、IDC互通。
上海區是生產環境、北京區是災備、IDC是辦公室機房

成都創新互聯-專業網站定制、快速模板網站建設、高性價比靈臺網站開發、企業建站全套包干低至880元,成熟完善的模板庫,直接使用。一站式靈臺網站制作公司更省心,省錢,快速模板網站建設找我們，業務覆蓋靈臺地區。費用合理售后完善，十余年實體公司更值得信賴。

• 具體要求：
  1、2條專線分別從IDC-上海、IDC-北京，能做到雙活切換
  2、上海、北京互通，北京災備保持與上海的數據一致。

實施難點

• 網段重疊：客戶的上海、北京、IDC均是172.18.0.0/16網段
• 專線切換：IDC-上海、IDC-北京，任意一條專線中斷可自動切換到另外一條。

需求分析

1、由于網段重疊，無法使用對等連接，只能使用云聯網 來解決網段重疊問題。
2、客戶IDC也是172.18.0.0/16網段，導致在上海、北京分別到IDC的路由沖突，無法同時存在。故只能做到主備，正常開啟上海的路由，上海-IDC專線中斷后切換到北京-IDC。使用python調用云聯網SDK操作開啟/關閉路由。
3、北京災備方面，云數據庫用DTS實時同步數據、網站文件利用COS遷移工具將上海CVM數據遷移到北京COS，然后成都服務器再?gòu)腃OS取數據?；蛘咧苯邮褂胷sync同步數據。北京服務器可由上海已配置環境的服務器做鏡像，鏡像復制到北京，再利用鏡像開出服務器。

操作配置

• 1、云聯網配置

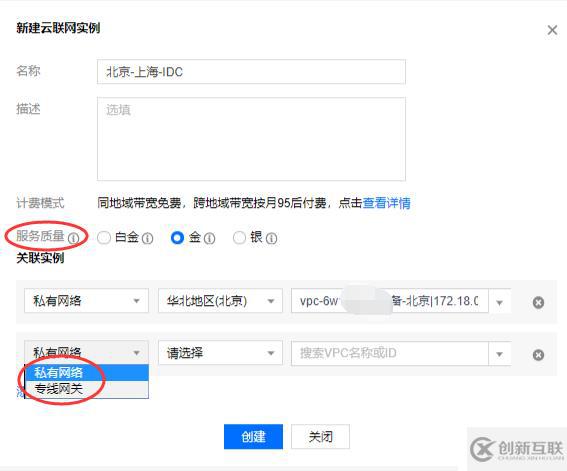

  • 新建云聯網(目前公測階段，需要申請此產品)，并關聯對應實例

  • 關聯實例后會自動把實例所擁有的路由自動添加到云聯網路由表里。

• 2、專線配置(云平臺)

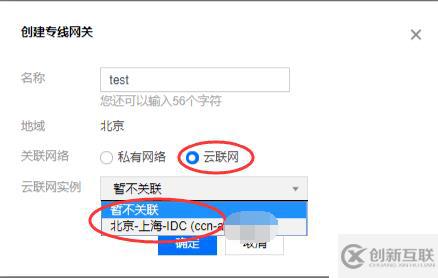

  • 專線網關創建配置(云產品->私有網絡->專線網關)

    新建專線網關時，關聯網絡類型要選擇為云聯網，云聯網實例可現在關聯也可之后關聯。

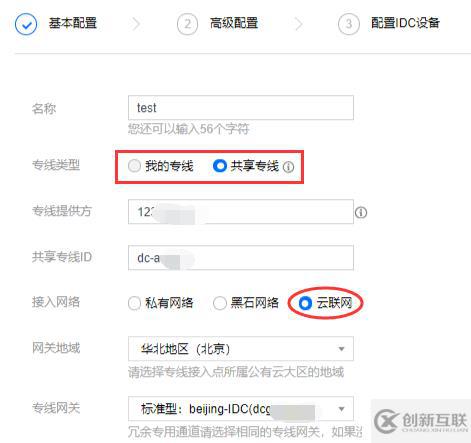

  • 專用通道創建配置(云產品->專線接入->專用通道)



  創建專用通道時選擇專線類型，本例使用的是共享專線，需要填寫專線提供方的賬戶ID、共享專線ID，接入網絡選擇云聯網。一條專線(專用通道)對應一個專線網關。

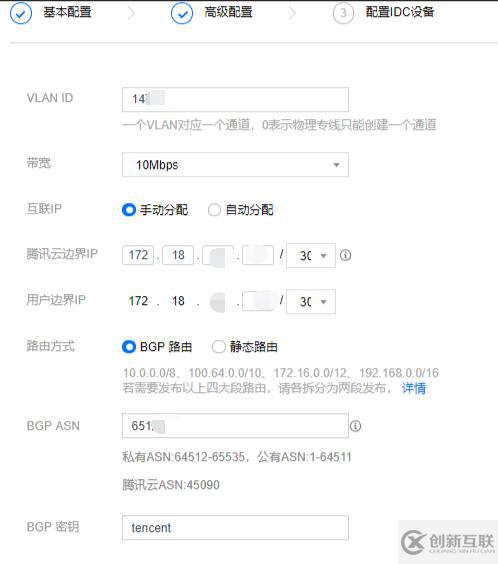

  VLAN ID、IDC側BGP AS號這些需向?qū)＞€提供方索要，邊界IP和專線提供方協商規劃。這些配置完畢后等待專線提供方接受提交的申請，然后再I(mǎi)DC設置上配置BGP宣告IDC內網網段，如果路由方式是靜態路由那就在設備上寫到云上的路由。

• 3、專線網關上添加路由

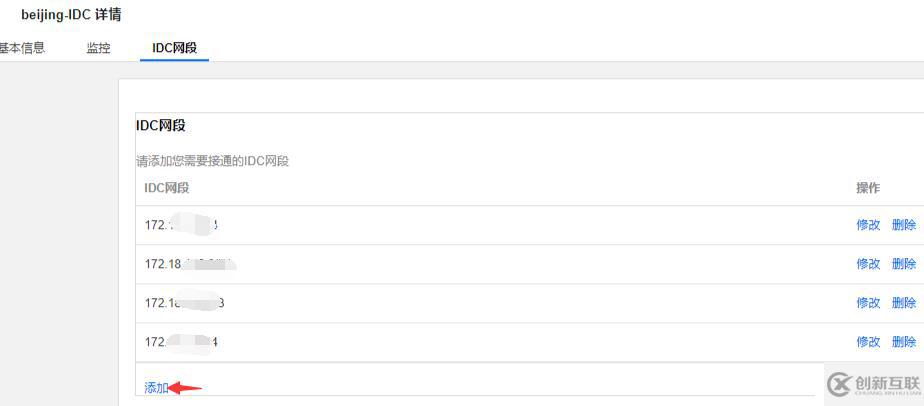

  • 點擊需要添加路由的專線網關，進入IDC網段添加需要的IDC網段


  如果此專線網關未加入云聯網，請?jiān)谠坡?lián)網下關聯此專線網關，在專線網關上添加的路由會自動添加到云聯網路由表里。

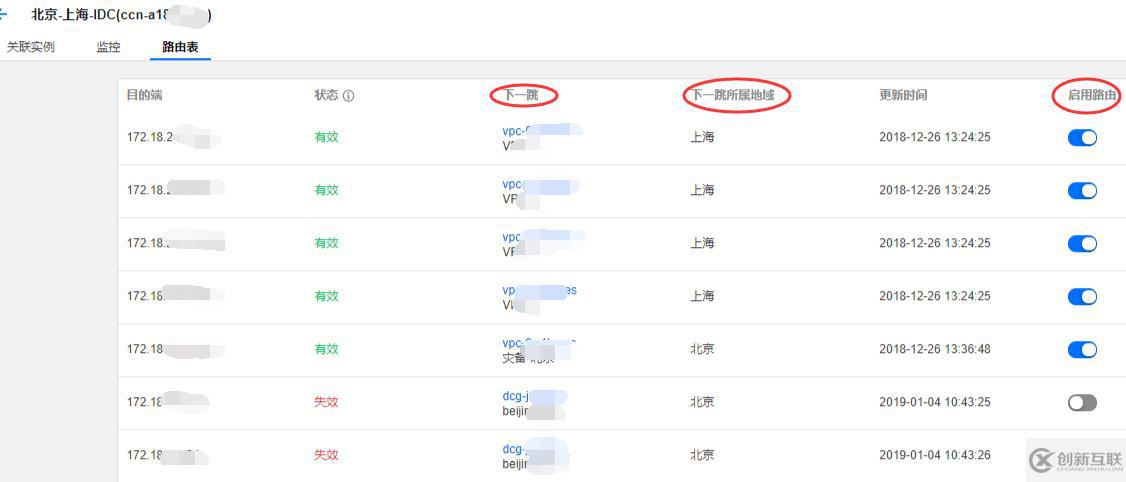

  在云聯網路由表里可看出路由的詳情，下一跳、是否啟動該路由等。如果存在路由重疊，優先匹配長掩碼(例如同網段24和25掩碼,優先匹配25掩碼的路由)。如果路由網段相同后添加的則自動禁用此路由。

使用云聯網SDK自動切換路由

• 1、編寫相關代碼
  將代碼放置到相關服務器上，觸發腳本條件可設置為ping隧道邊界ip及IDC內網ip，如果同時不通則觸發腳本切換專線。

  #! /usr/bin/env python
  # -*- coding:utf-8 -*-
  # Auther: liyk time:2019/1/3
  # File : CCN.py
  from tencentcloud.common import credential
  from tencentcloud.vpc.v20170312 import vpc_client,models
  import json
  #
  def Auth_vpc(id,key):
  # 認證ak
  cred = credential.Credential(id,key)
  Vpc_client = vpc_client.VpcClient(cred,"ap-shanghai")
  return Vpc_client
  #
  def SH_DescribeCcnRoutesRequest(Vpc_client):
  # 獲取上海專線網關路由ID
  req = models.DescribeCcnRoutesRequest()
  req.CcnId = 'ccn-a187ua1z'
  resp = Vpc_client.DescribeCcnRoutes(req)
  result = json.loads(resp.to_json_string())
  RouteSet = result['RouteSet']
  SH_RouteIds = []
  for i in RouteSet:
      if i['InstanceName'] == "shanghai-IDC":
          SH_RouteId = i['RouteId']
          SH_RouteIds.append(SH_RouteId)
  return SH_RouteIds
  #
  def BJ_DescribeCcnRoutesRequest(Vpc_client):
  # 獲取北京專線網關路由ID
  req = models.DescribeCcnRoutesRequest()
  req.CcnId = 'ccn-a187ua1z'
  resp = Vpc_client.DescribeCcnRoutes(req)
  result = json.loads(resp.to_json_string())
  RouteSet = result['RouteSet']
  BJ_RouteIds = []
  for i in RouteSet:
      if i['InstanceName'] == "beijing-IDC":
          BJ_RouteId = i['RouteId']
          BJ_RouteIds.append(BJ_RouteId)
  return BJ_RouteIds
  #
  def SH_EnableCcnRoutes(Vpc_client,SH_id):
  # 開啟上海路由
  req = models.EnableCcnRoutesRequest()
  req.CcnId = 'ccn-a187ua1z'
  req.RouteIds = ['%s' %SH_id]
  print('開啟上海路由 %s' % SH_id)
  resp = Vpc_client.EnableCcnRoutes(req)
  # print(resp.to_json_string())
  #
  def BJ_EnableCcnRoutes(Vpc_client,BJ_id):
  # 開啟北京路由
  req = models.EnableCcnRoutesRequest()
  req.CcnId = 'ccn-a187ua1z'
  req.RouteIds = ['%s' %BJ_id]
  print('開啟北京路由 %s' % BJ_id)
  resp = Vpc_client.EnableCcnRoutes(req)
  #
  def SH_DisableCcnRoutes(Vpc_client,SH_id):
  req = models.DisableCcnRoutesRequest()
  req.CcnId = 'ccn-a187ua1z'
  req.RouteIds = ['%s' %SH_id]
  print('關閉上海路由 %s' % SH_id)
  resp = Vpc_client.DisableCcnRoutes(req)
  #
  def BJ_DisableCcnRoutes(Vpc_client,BJ_id):
  req = models.DisableCcnRoutesRequest()
  req.CcnId = 'ccn-a187ua1z'
  req.RouteIds = ["%s" %BJ_id]
  print('關閉北京路由 %s' % BJ_id)
  resp = Vpc_client.DisableCcnRoutes(req)
  #
  if __name__ == "__main__":
  id = 'AKID*******sTzK'
  key = 'KUWT*******M'
  Vpc_client = Auth_vpc(id, key)
  SH_RouteIds = SH_DescribeCcnRoutesRequest(Vpc_client)
  BJ_RouteIds = BJ_DescribeCcnRoutesRequest(Vpc_client)
  # 這里可使用ping返回結果
  oper = "normal"
  if oper == "normal":
      for BJ_id in BJ_RouteIds:
          BJ_DisableCcnRoutes(Vpc_client, BJ_id)
      for SH_id in SH_RouteIds:
          SH_EnableCcnRoutes(Vpc_client, SH_id)
      # SH_DisableCcnRoutes(Vpc_client, SH_id)
  else:
      for SH_id in SH_RouteIds:
          SH_DisableCcnRoutes(Vpc_client, SH_id)
      for BJ_id in BJ_RouteIds:
          BJ_EnableCcnRoutes(Vpc_client, BJ_id)

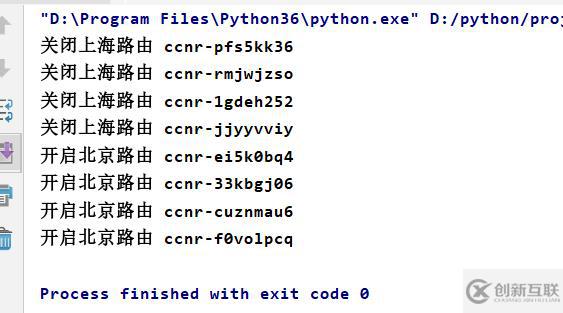

• 2、測試效果

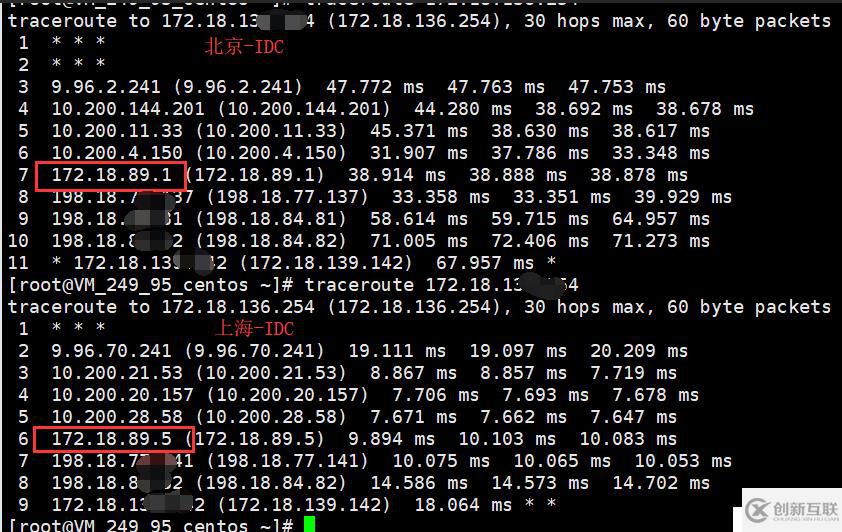

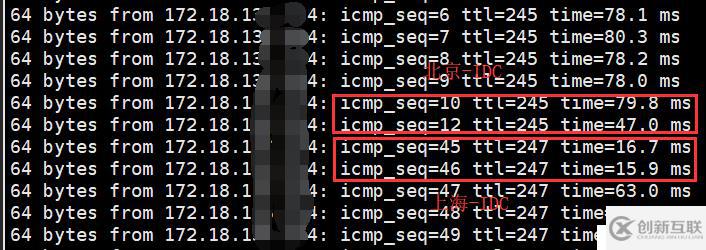

  模擬異常時切換：



  切換完畢時中間大概中斷30秒左右。

最佳方案

如果網絡不重疊，2個VPC之間使用對等連接、使用2個云聯網然后分別加入對應VPC和IDC的專線，這樣從IDC到云上可實現雙活。例如IDC-上海中斷，可通過IDC-北京再通過對等連接到上海。
