vlan簡介
vlan即虛擬局域網，是一組邏輯上的設備和用戶，這些設備和用戶并不受物理位置的限制，可以根據功能、部門及應用等因素將它們組織起來，相互之間的通信就好像它們?cè)谕粋€(gè)網段中一樣，由此得名虛擬局域網。VLAN是一種比較新的技術，工作在OSI參考模型的第2層和第3層，一個VLAN就是一個廣播域，VLAN之間的通信是通過第3層的路由器來完成的。與傳統的局域網技術相比較，VLAN技術更加靈活，它具有以下優點： 網絡設備的移動、添加和修改的管理開銷減少；可以控制廣播活動；可提高網絡的安全性。

創新互聯提供成都網站制作、網站建設、網頁設計，成都品牌網站建設，廣告投放平臺等致力于企業網站建設與公司網站制作，10多年的網站開發和建站經驗,助力企業信息化建設，成功案例突破上1000+,是您實現網站建設的好選擇.

操作平臺：gns3
操作流程

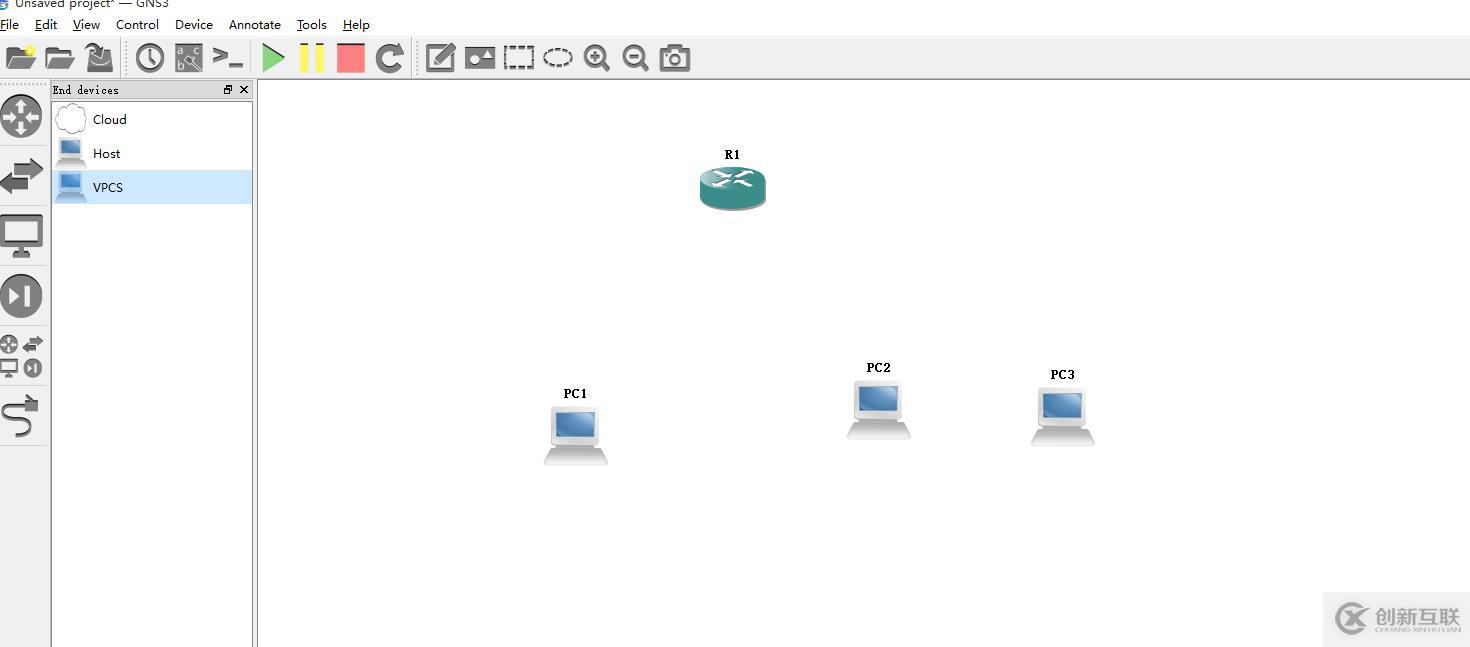

拖動一臺路由器和三臺vpc至操作界面

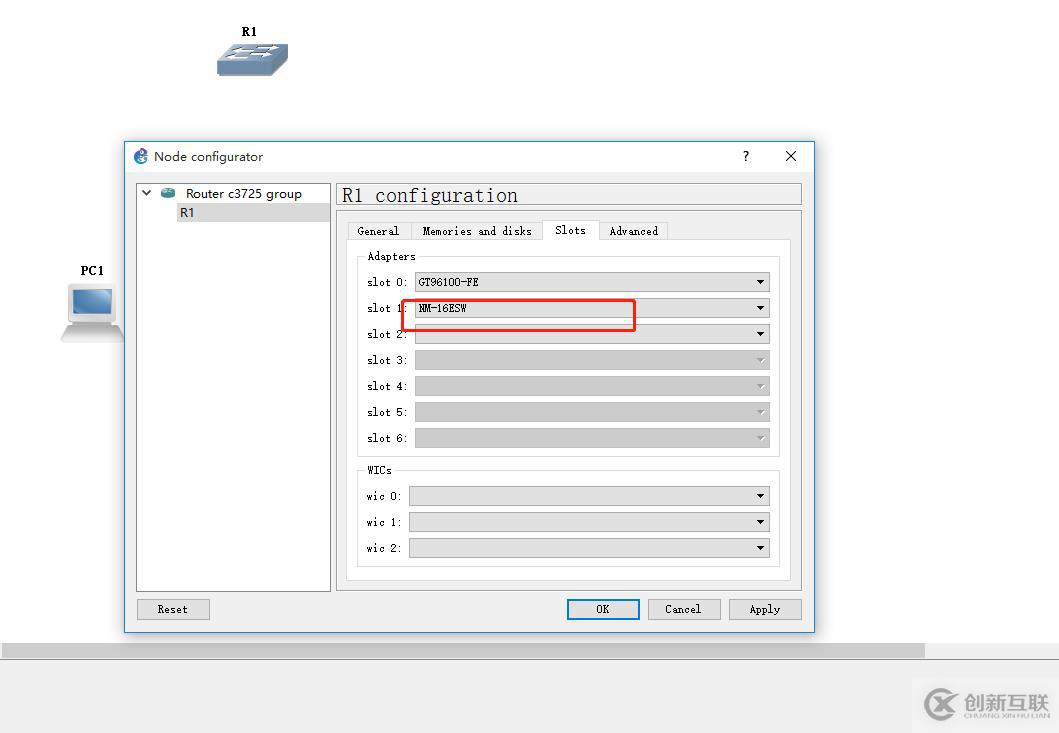

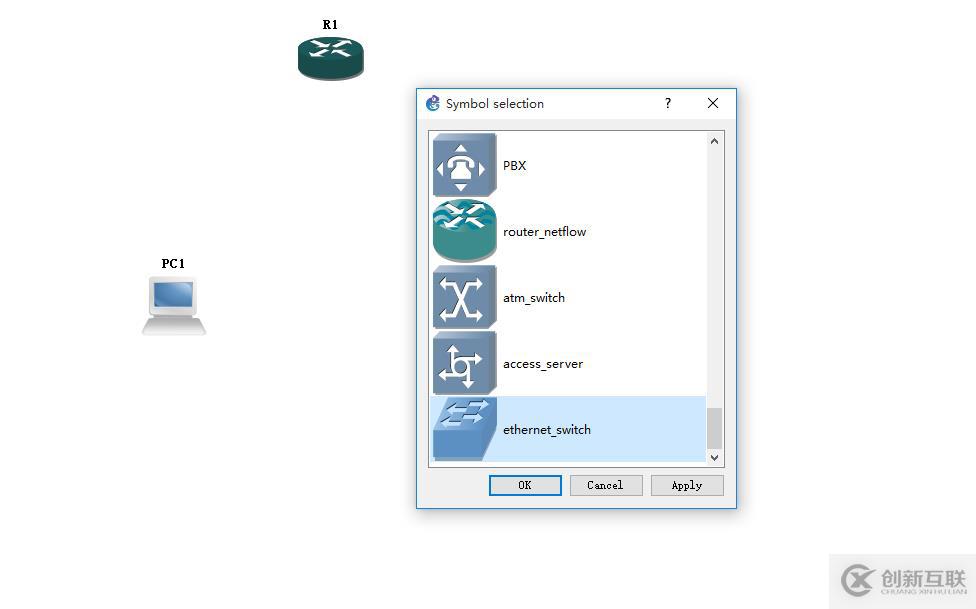

改變路由器模式，添加二層單板

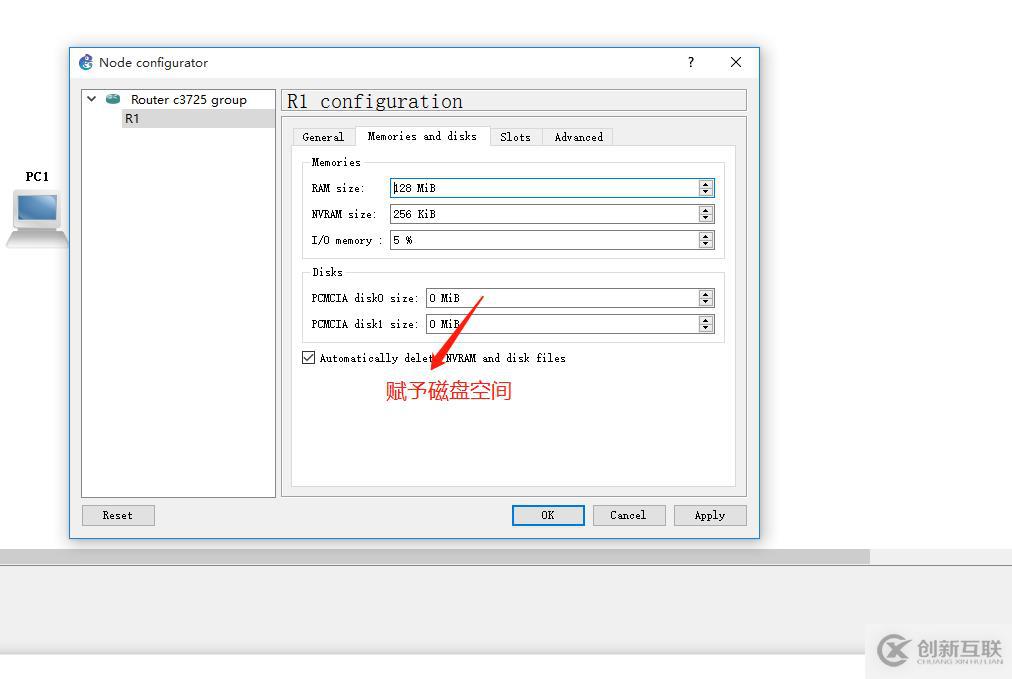

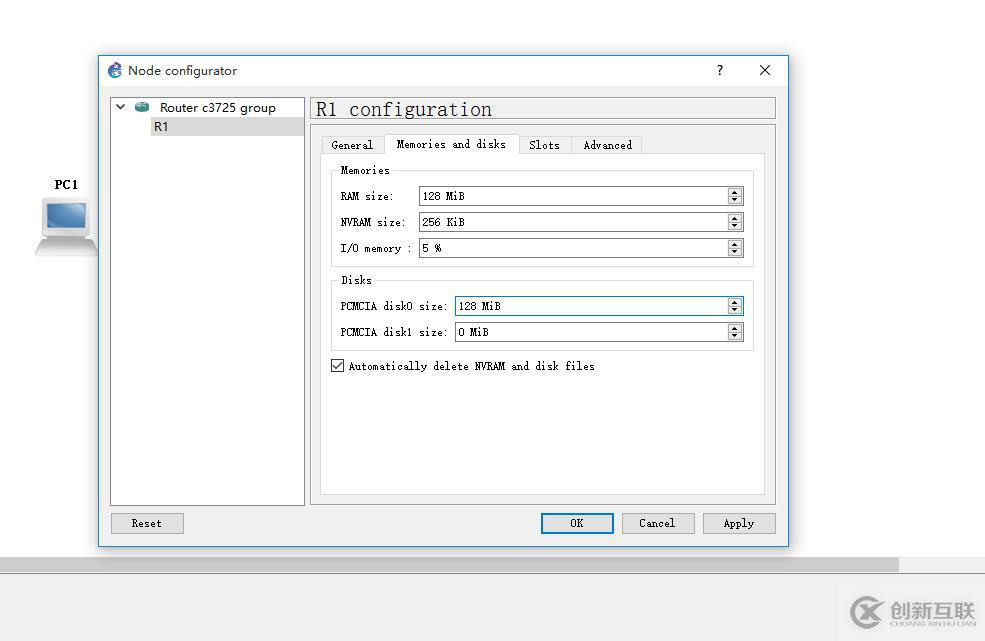

未啟動交換機前，添加磁盤空間，如啟動后用命令符添加，則非常耗時

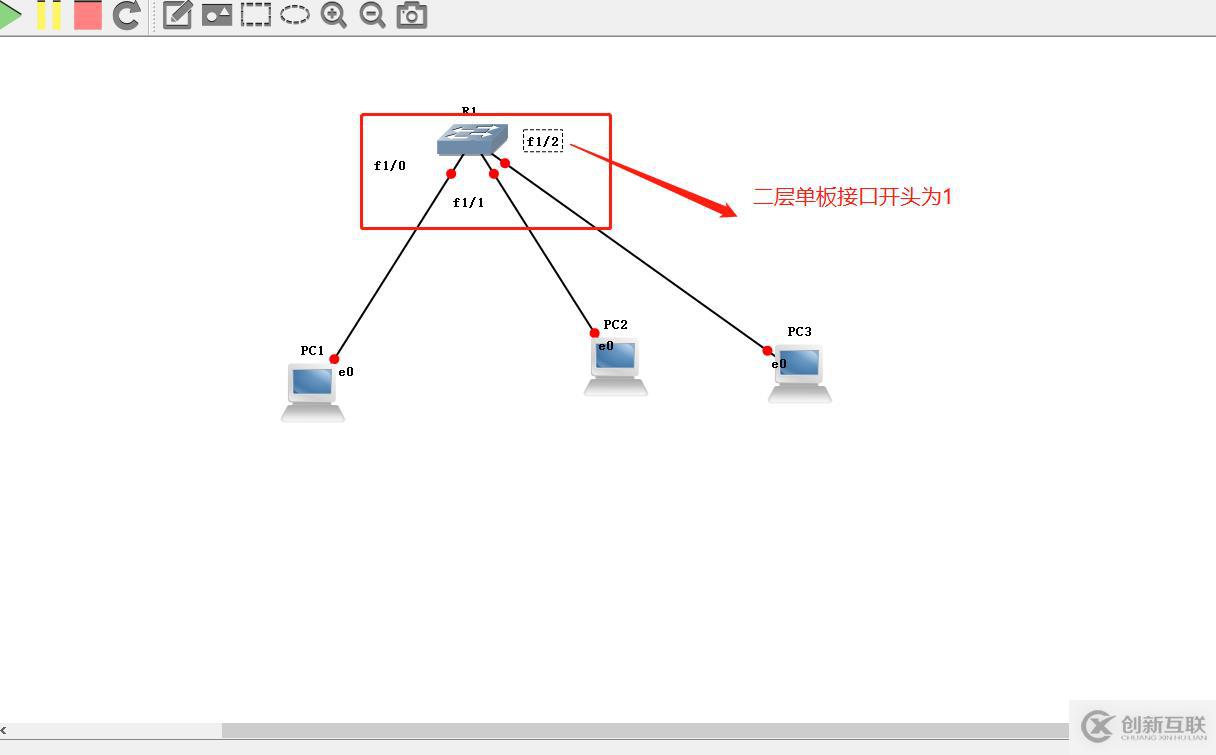

鏈接交換機和vpc

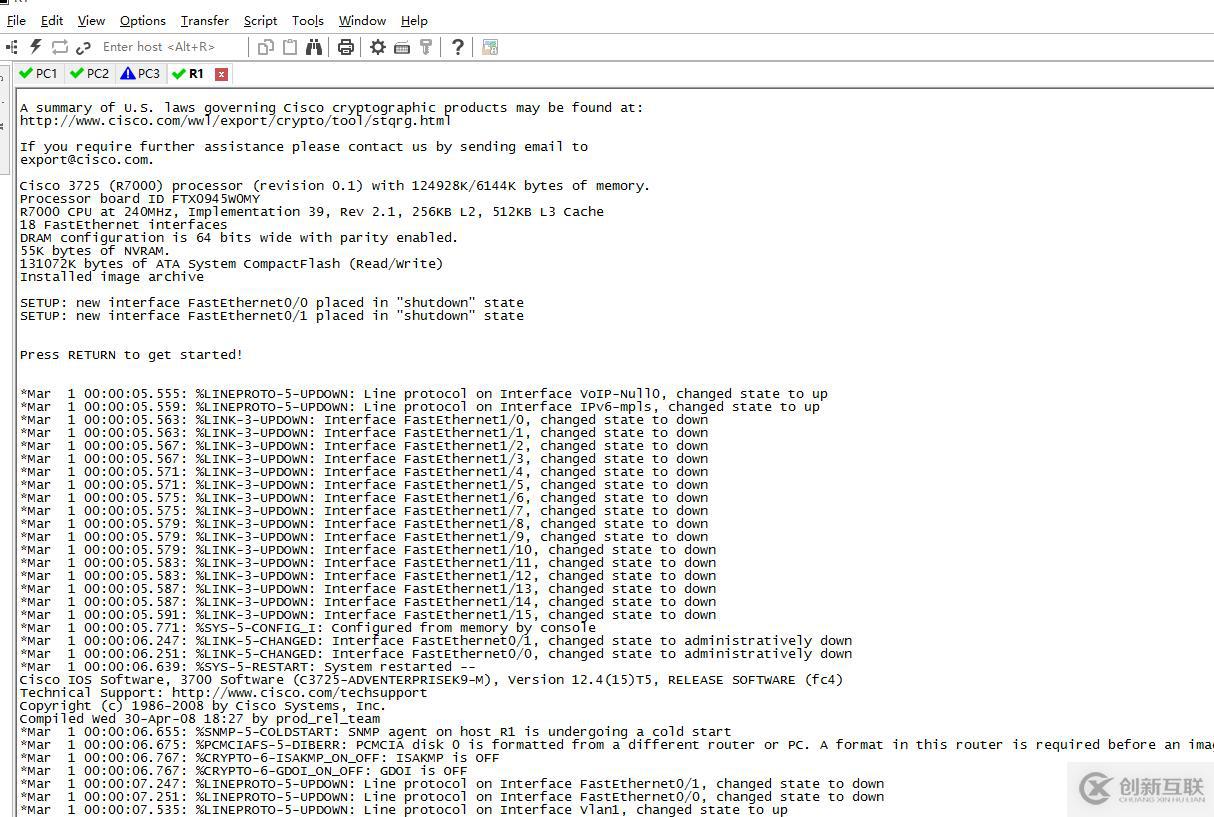

啟動后，雙擊交換機和vpc

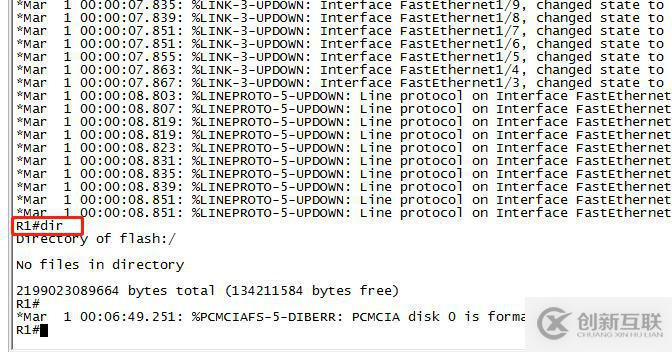

查看是否有空間

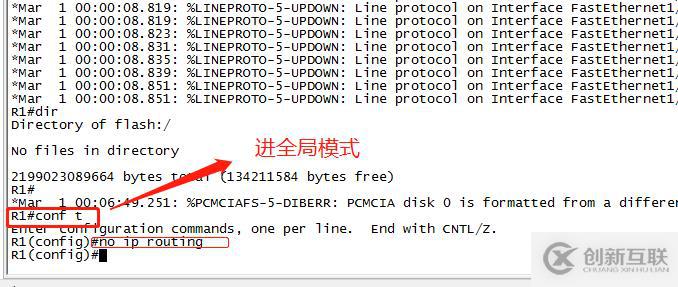

進入全局模式關閉路由功能

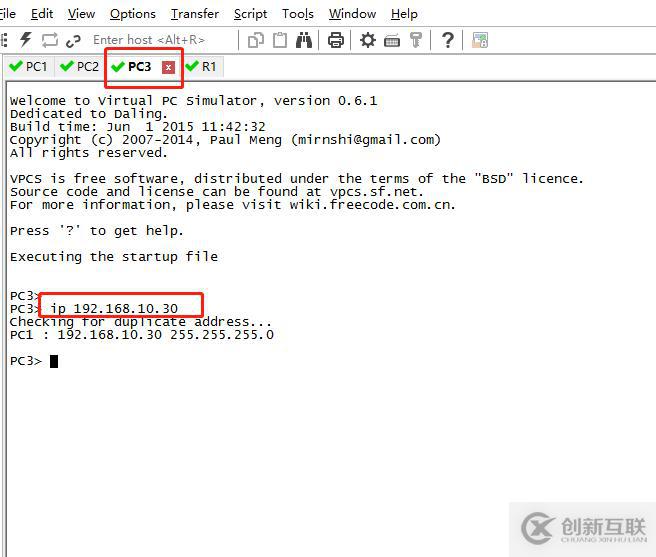

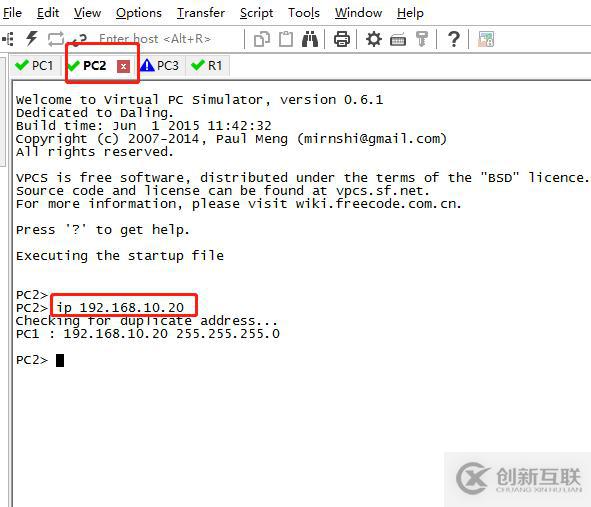

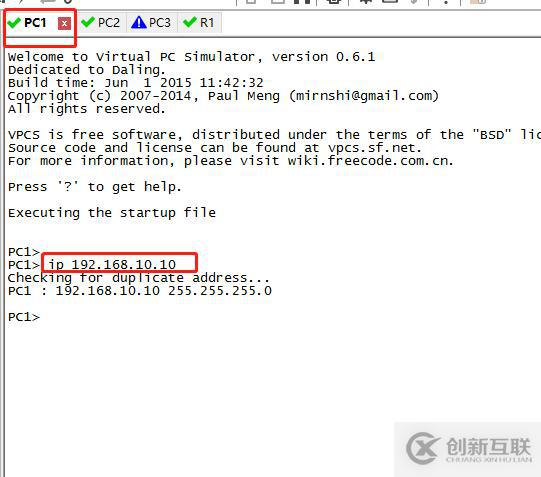

設置三臺pc機在同一網段，ip地址分別為192.10.10，192.168.10.20，192.168.10.30

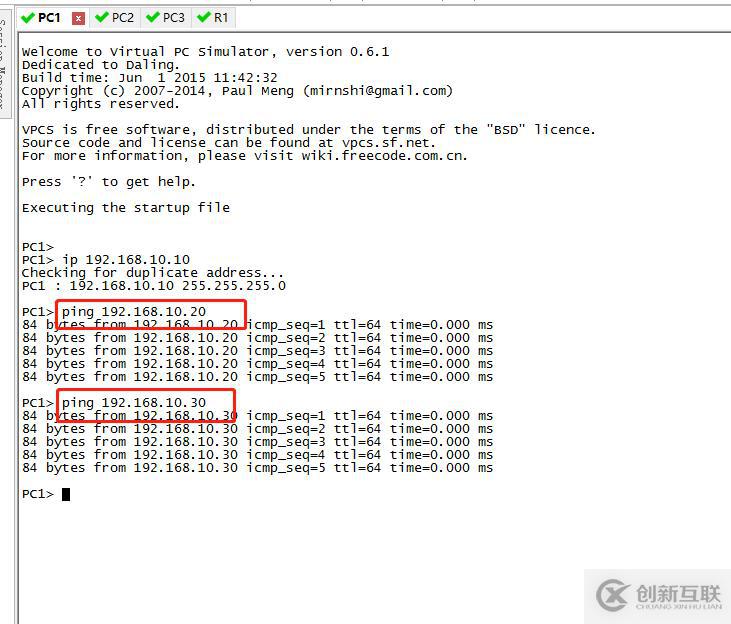

測試是否相通

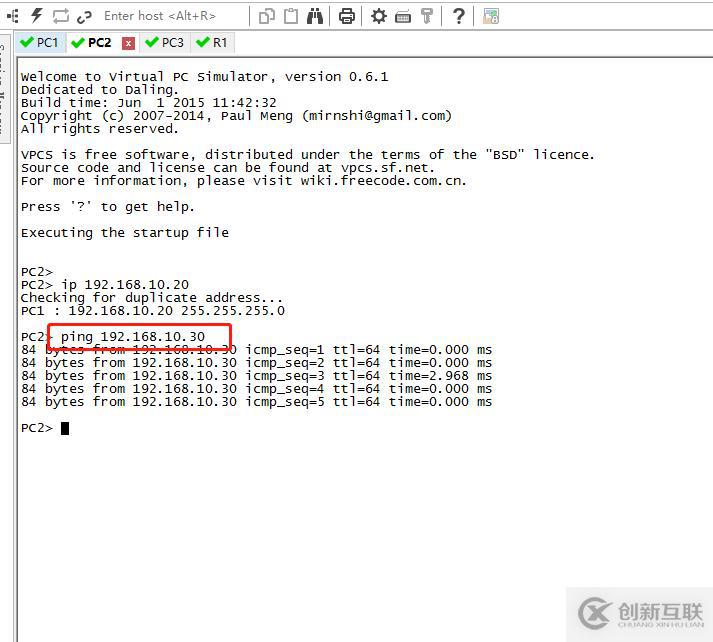

測試結果，三臺pc機互通
配置交換機，將pc1單獨劃分在一個vlan，pc2 pc3劃分在一個vlan

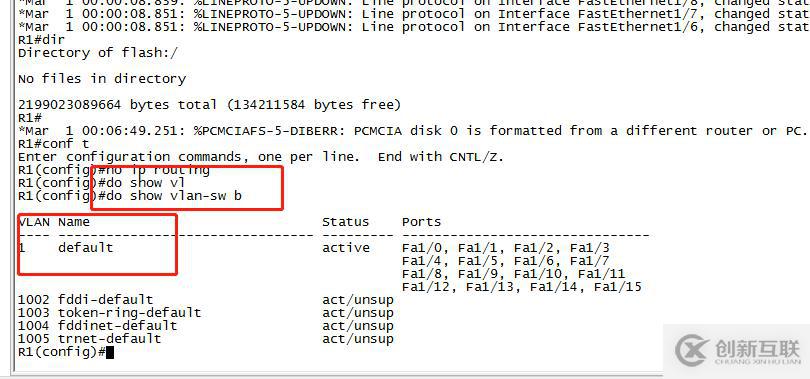

未配置前vlan信息

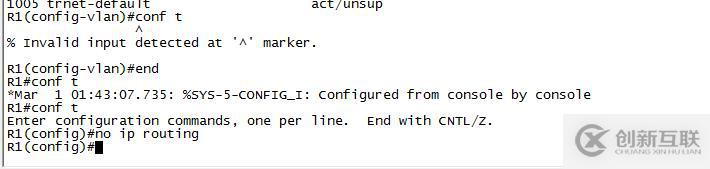

進入全局模式，關閉路由功能

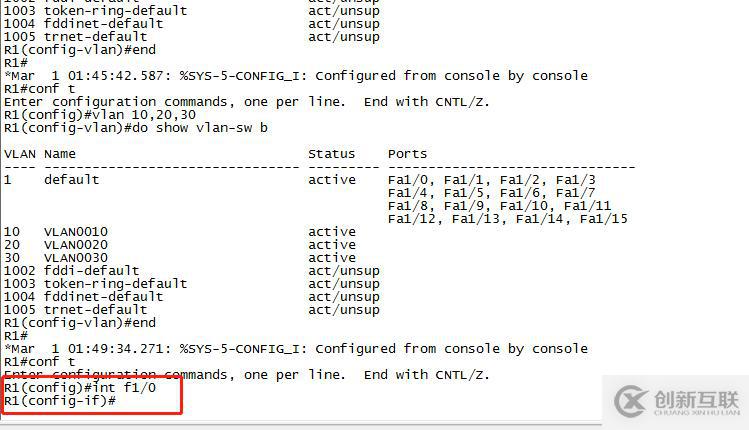

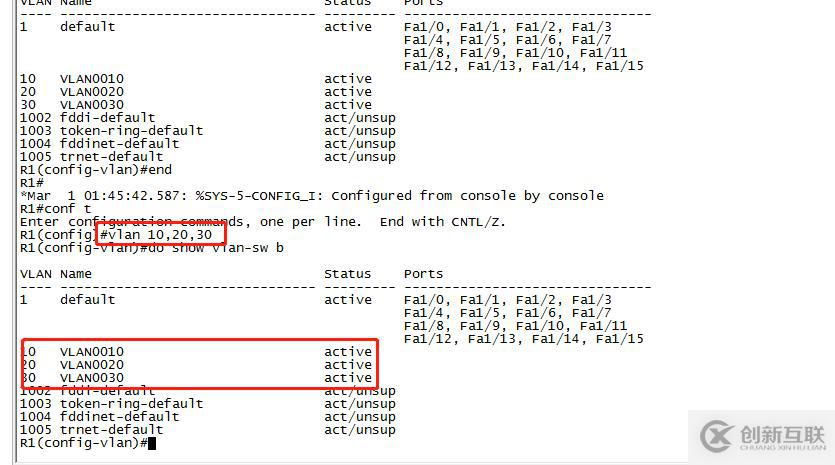

創建vlan10，20，30

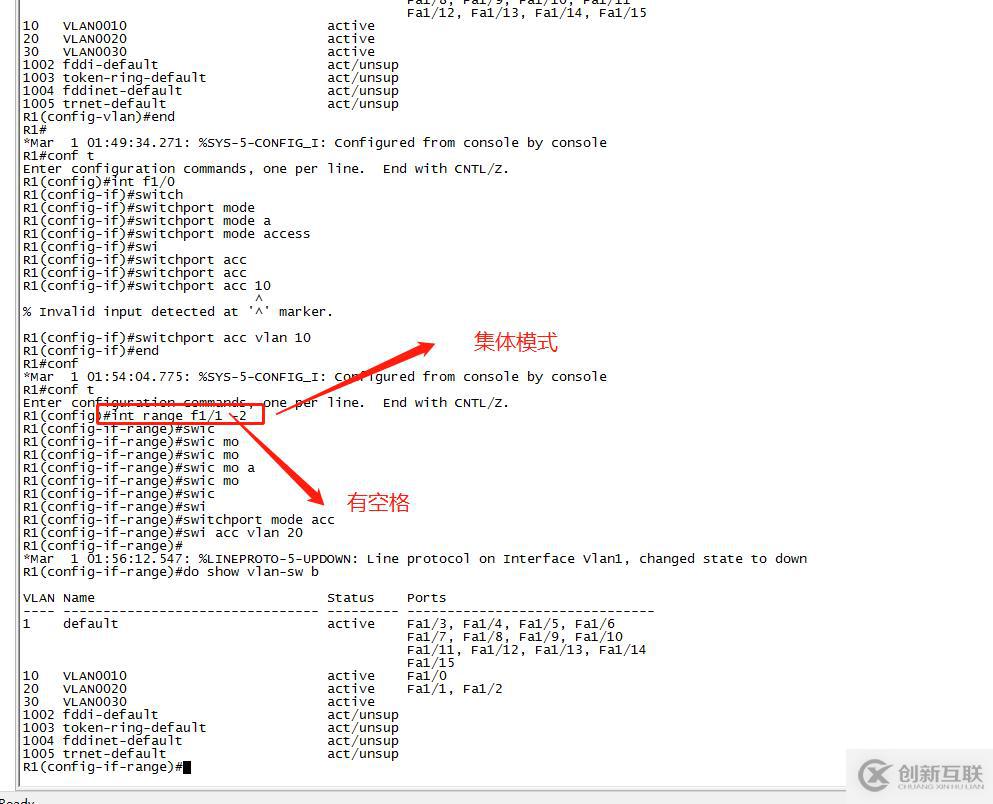

將f1/0配到vlan10 f1/1，f1/2配到vlan20

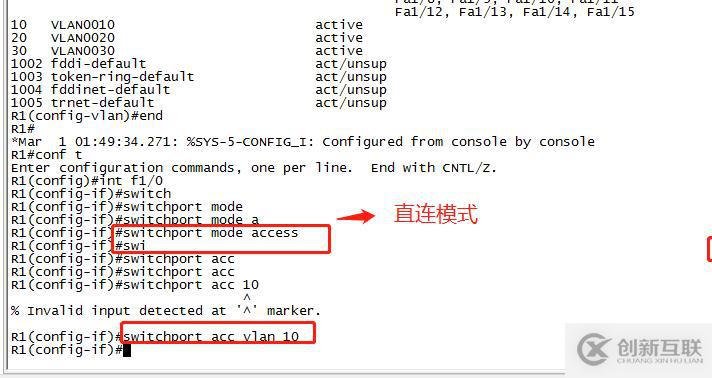

進入f1/0端口


進入f1/1，f1/2端口

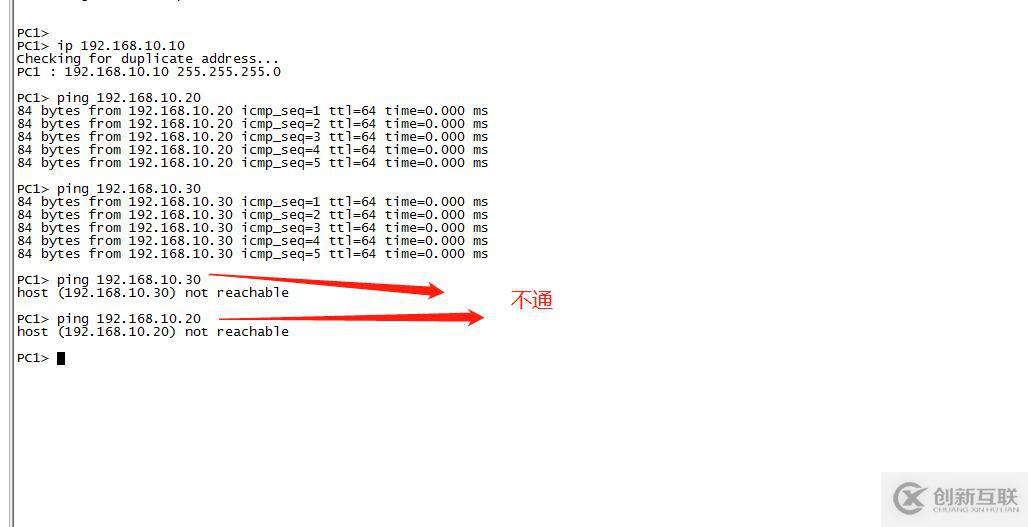

測試相通
