1、為什么Metadata Service

OpenStack Metadata Service 提供 instance 的配置信息（這些信息被統稱為 metadata）。instance 啟動時向 Metadata Service 請求并獲得自己的 metadata，instance 的 cloud-init根據 metadata 完成個性化配置工作。

公司主營業務：成都做網站、網站制作、移動網站開發等業務。幫助企業客戶真正實現互聯網宣傳，提高企業的競爭能力。創新互聯建站是一支青春激揚、勤奮敬業、活力青春激揚、勤奮敬業、活力澎湃、和諧高效的團隊。公司秉承以“開放、自由、嚴謹、自律”為核心的企業文化，感謝他們對我們的高要求，感謝他們從不同領域給我們帶來的挑戰，讓我們激情的團隊有機會用頭腦與智慧不斷的給客戶帶來驚喜。創新互聯建站推出金東免費做網站回饋大家。

2、Metadata Service架構

nova-api-metadata

nova-api-metadata是nova-api的子服務，它是metadata的實際提供者，虛擬機的啟動時，可以選擇通過nova-api-metadata的REST API來獲取metadata信息

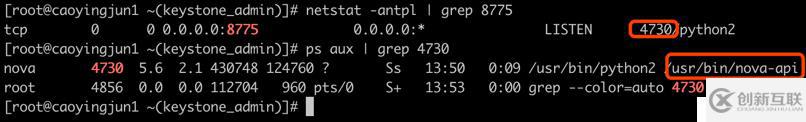

nova-api-metadata服務運行在控制節點上，服務端口8775(可以通過nova的配置修改)

開啟metadata服務

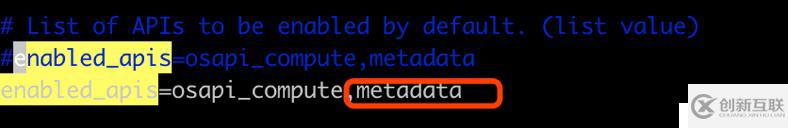

nova-api-metadata與nova-api服務是合并在一起的，可以通過nova.conf的enabled_apis配置來指定是否啟用nova-api-metadata

neutron-metadata-agent

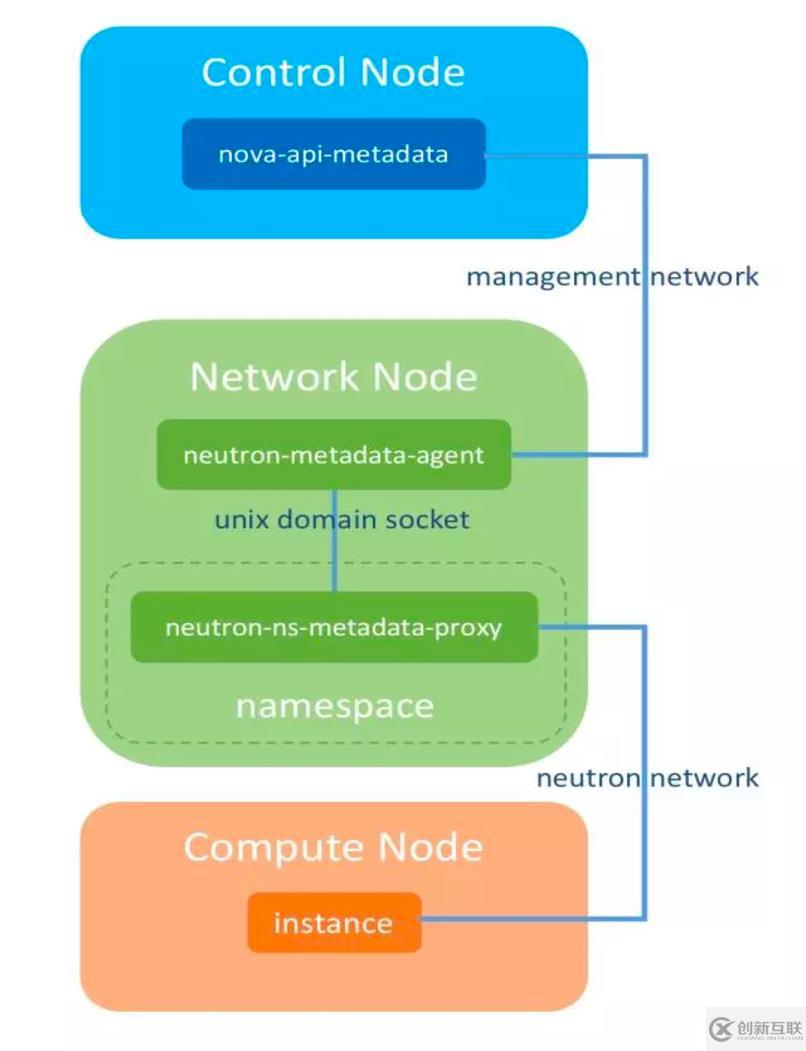

nova-api-metadata走管理網絡，虛擬機走業務網絡，所以虛擬機無法直接和nova-api-metadata進行通信，在這個時候就需要借助到運行在網絡節點上的neutron-metadata-agent服務。

在網絡節點上運行兩個組件 l3 agent和dhcp agent，他們會創建一個haproxy進程，運行在各自的namespace中，用來接收虛擬機發送的metadata請求，并將該請求通過Unix Domain Socket的方式轉發給neutron-metadata-agent服務，再由neutron-metadata-agent轉發給nova-api-metadata。

整個流程可以總結為：
a、instance將metadata請求發送給router或者dhcp agent創建的haproxy進程
b、haproxy進程通過Unix Domian Socket將請求發送給neutron-metadata-agent
c、neutron-metadata通過內部管理網絡將請求發送給nova-api-metadata服務

3、L3 agent or DHCP agent

上述描述中提到，L3 agent和dhcp agent均可以創建haproxy進程，進而實現metadata請求的轉發，那么兩種方案該如何選擇呢？

事實上，兩者各有各的應用場景，甚至兩種方案可以并存，下文將詳細分析兩者的區別。
說在前面，l3-agent 和 dhcp-agent 訪問 metadata 的實現方法是不同的。

對于 169.254.169.254：
a、l3-agent 用 iptables 規則來轉發。
b、dhcp-agent 則是將此 IP 配置到自己的 interface 上。

4、L3 agent實現分析

創建一個網絡test1，啟用dhcp，暫時不連接到router，然后啟動一個instance，然后觀察instance的啟動日志：

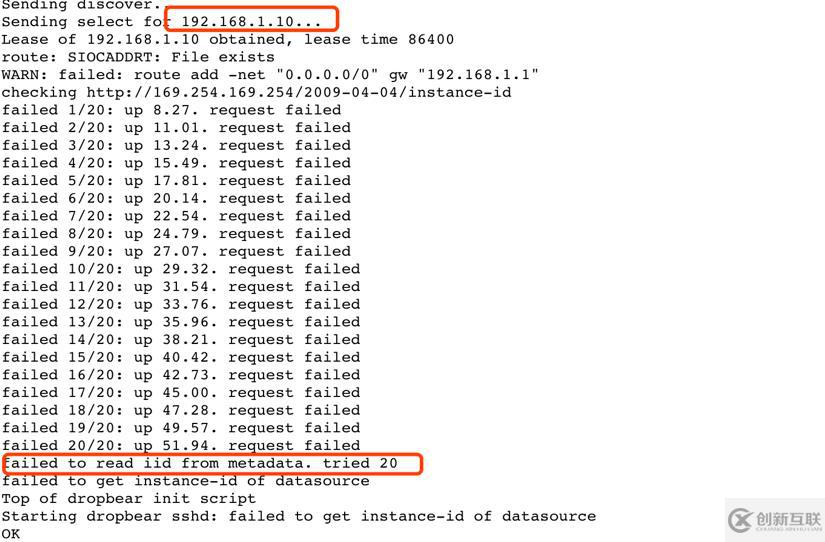

從上面的啟動log中，我們可以發現，intance從dhcp獲取到ip地址之后，向169.254.169.254發送了request請求，但是20次均失敗
那么169.254.169.254到底是什么？

事實上，這個ip地址就是metadata service的ip地址，instance在啟動的時候會向它發送metadata的請求。

現在我們發現，instance請求是失敗的，這個是為什么呢？

上文提到，OpenStack通過L3 agent或者dhcp agent創建haproxy進程，進而實現metadata的轉發，我們首先檢查下網絡節點上的haproxy進程。

發現并沒有haproxy進程運行，這個也就解釋了，為什么instance會請求失敗。但是到底是哪里出了問題？

根本原因是：默認情況下，haproxy進程由L3 agent來創建（dhcp agent則是關閉狀態），由于當前test1網絡并沒有掛載router上，所以沒有創建haproxy進程。

創建router，并將test1掛載router上之后。我們發現haproxy進程已經在網絡節點啟動。

重啟instance test1，看會發生什么變化。

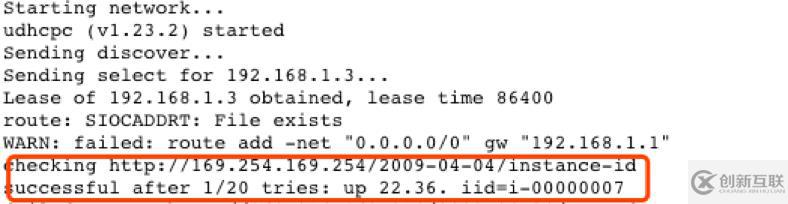

根據instance日志顯示，虛擬機已經成功從169.254.169.254獲取到了metadata。
這個過程中到底發生了什么？

a、instance在啟動之后，會向168.254.169.254的80端口發起metadata請求，根據

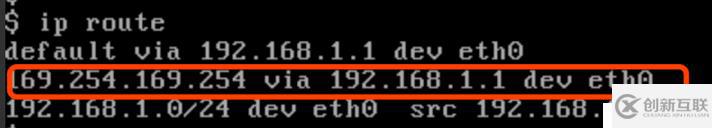

instance的路由可以發現，該請求會從instance的eth0發出，送往路由器上的qr-設備。

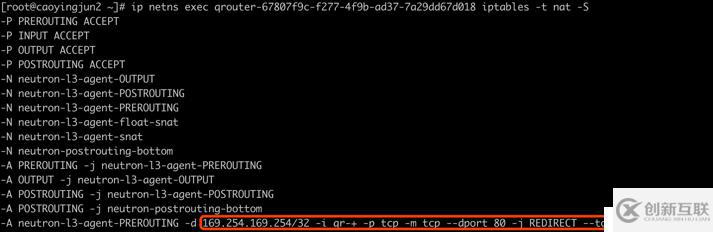

b、metadata請求到達路由，進入PREROUTING鏈，將目的地址為169.254.169.254，進入qr-口，目的port是80的請求，重定向到9697。

c、為什么是9697？
因?yàn)閞outer創建的haproxy進程正是監聽在9697端口上

d、在后面就簡單了：haproxy進程將請求通過Unix Domain Socket轉發給neutron-metadata-agent，后者再通過管理網關轉發給nova-api-metadata。

5、DHCP agent實現分析

OpenStack默認通過L3 agent管理metadata的實現，進而和nova-api-metadata通信，但是并不是所有的環境都有L3 agent，比如直接使用物理router的場景，這樣場景如何實現metadata呢？

答案就是DHCP agent

a、打開dhcp agent的metadata功能

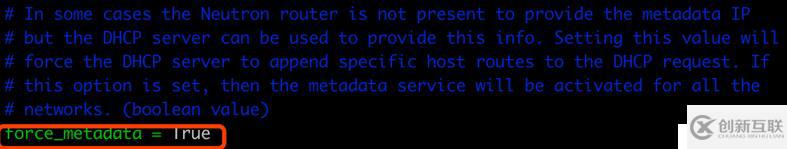

vim /etc/neutron/dhcp_agent.ini

重啟dchp agent服務

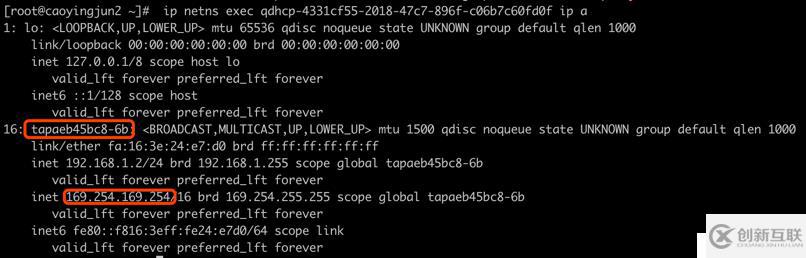

b、檢查網絡節點上的haproxy進程情況，會發現開啟dhcp功能的網絡，會創建一個對應的haproxy進程，并將169.254.169.254配置在對應的dhcp port上。

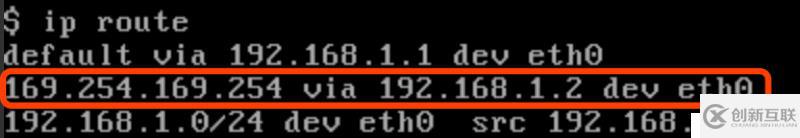

c、重啟instance，instance會向169.254.169.254的80端口發送metadata請求，根據instance內部路由，請求會到達dhcp_port端口上。

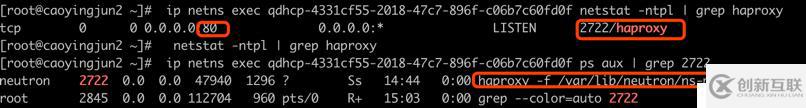

c、metadata請求到達dhcp的namespace，會被haproxy進程監聽到（haproxy進程在dhcp namespace中監聽80端口）

d、后面流程和L3 agent完全相同：haproxy進程將請求通過Unix Domain Socket轉發給neutron-metadata-agent，后者再通過管理網關轉發給nova-api-metadata。

6、Instance 怎么獲得自己的 Metadata

要從 nova-api-metadata 獲得 metadata，需要指定 instance 的 id
而instance在啟動的時候，是無法知道自己的id的，所以http請求中不會包含id，
instance id是neutron-metadata-agent添加進去的。對于L3 agent和DHCP agent
兩種方案上實現又略有不同，下文會針對兩者進行說明。

獲取metadata流程如下：
instance -> haproxy-> neutron-metadata-agent -> nova-api-metadata

L3 agent
a、haproxy進程接受到metadata請求，在轉發給neutron-metadata-agent之前，會將ip和router id添加到http的head中。
b、neutron-metadata-agent接受到請求后，會查詢instance的id，然后將instance id添加到http的head中，然后轉發給nova-api-metadata。
c、nova-api-metadata響應請求到指定的instance。

DHCP agent
a、haproxy進程接受到metadata請求，在轉發給neutron-metadata-agent之前，會將ip和network id添加到http的head中。
b、neutron-metadata-agent接受到請求后，會查詢instance的id，然后將instance id添加到http的head中，然后轉發給nova-api-metadata。
c、nova-api-metadata響應請求到指定的instance。

這樣，不管 instance 將請求發給 l3-agent 還是 dhcp-agent，nova-api-metadata 最終都能獲知 instance 的 id，進而返回正確的 metadata。
