一、簡介：Ttunk在網絡用語中一般譯為：“主干線、中繼線、長途線” ，不過一般不用譯意，直接使用英文。在路由/交換網絡中，Ttunk通常被稱為“中繼（透傳）”。在語音級應用的線路中，Ttunk一般指“主干網絡、電話干線”，即兩個交換局或交換機之間的連接電路或信道，它為兩端設備之間進行轉接，作為信令和終端設備數據的傳輸鏈路。

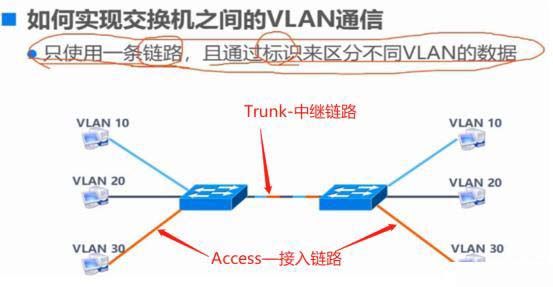

二、作用；使同一個VLAN能過跨交換機進行通信。

三、通訊過程：
交換端口有兩種模式：access和trunk。連接終端（如PC）用access模式，設備級連接用trunk模式。把access端口加入到某個VLAN，那么這個端口就只將這個VLAN的數據轉發給PC，PC發送的數據通過這個端口后會打上這個VLAN的ID，轉發到相同VLAN。

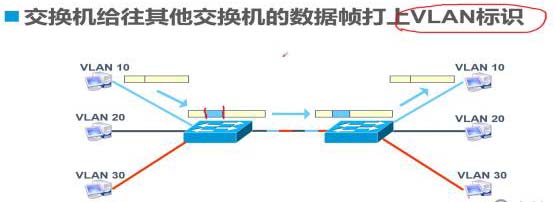

四、VLAN標識：

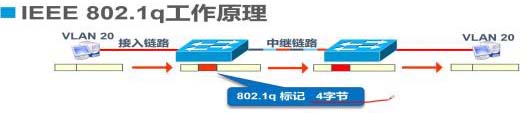

目前最常用的VLAN標識是IEEE 802.1q，它使用一種內部標記機制。中繼設備將4字節的標記插入到數據幀內，并重新計算幀校驗序列。

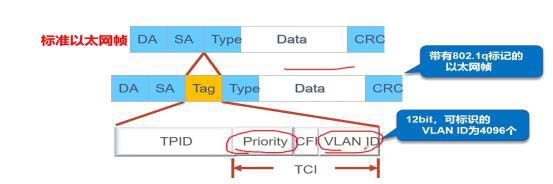

五、IEEE 802.1q幀的格式：

（1）2字節標記協議標識符（TPID）包含一個0x8100的固定值，這個特定的TPID值指明了該幀帶有802.1q的標記信息。
（2）2字節標記控制信息（TCI）包含了下面的元素。
1）3位的用戶優先級（Priority）:802.1g不使用該字段
2）1位的規范格式標識符（CFI）:CFI常用于以太網和令牌環網。在以太網中，CFI的值通常設置為0
3）12位VLAN標識符（VLAN ID）:該字段唯一標識了幀所屬的VLAN。VLAN ID可以唯一地標識4096個VLAN，但VLAN 0和VLAN 4095是被保留的。

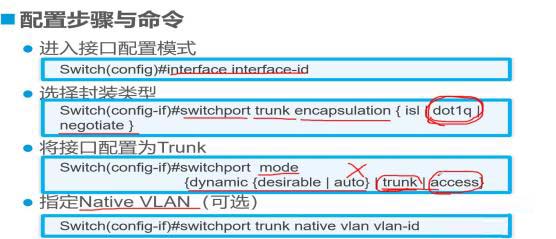

六、Trunk的配置步驟與命令：

注：Native VLAN 為本征VLAN。它可以不打標識，但此VLAN只能有一個，默認情況下為VLAN 1，也可以更改為其他VLAN。

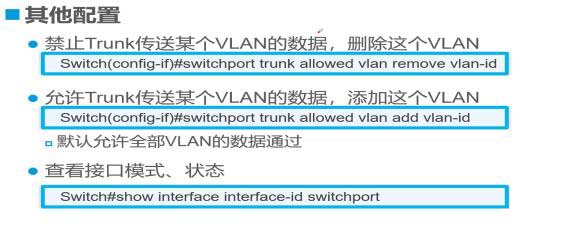

七、Trunk的其他配置：

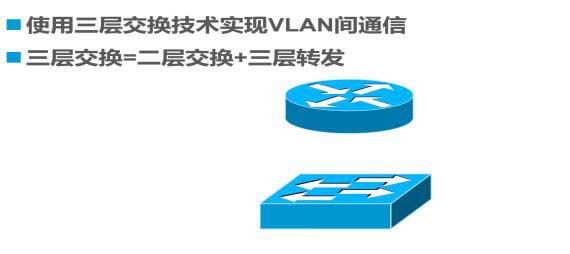

八、三層交換：由于Trunk不能實現不同VLAN間通信，需要通過三層設備（路由/三層交換機）來實現，因此才有了三層交換機的問世。

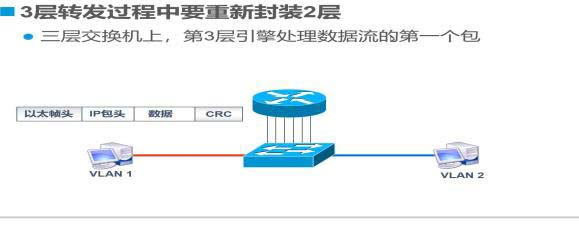

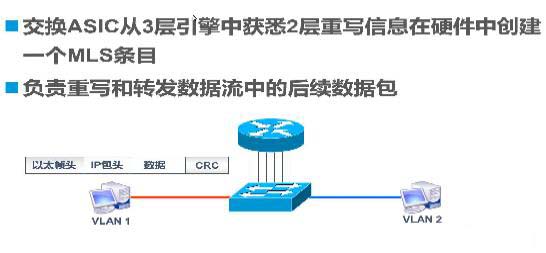

九、傳統的MLS（多層交換）：三層引擎處理第一個包，再將信息轉給二層繼續處理，是一種老式的結構。

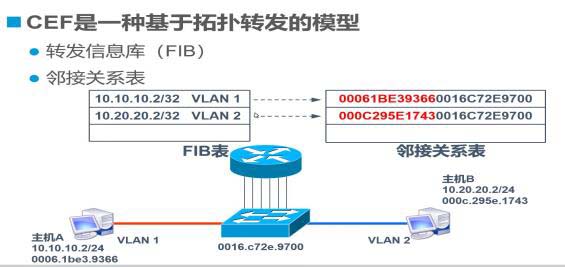

十、基于CEF（Cisco快速轉發）的MLS：通過查看轉發信息庫和鄰接關系表進行轉發，效率較傳統快捷甚多。

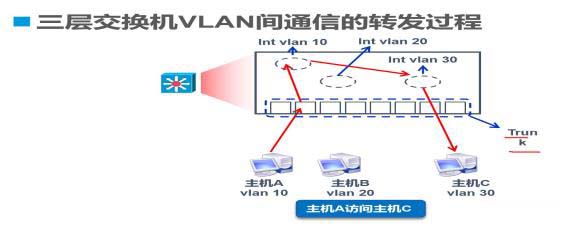

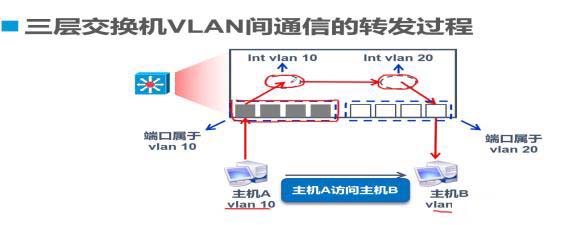

十一、三層交換機的轉發過程：
1、交換機其中四個接口屬于VLAN 10，另外四個接口屬于VLAN 20，如果交換機已經配置了這兩個VLAN的虛接口就好像在交換機的內部虛擬出這兩個VLAN的網關。當數據從屬于VLAN 10的物理接口進入后，會映射到VLAN 10的虛接口，從而找到自己的網關。

2、如果交換機的接口屬于 Trunk模式，那么該接口屬于所有的VLAN，交換機會查看數據幀中的標簽，并且判斷應該“轉發”給哪個虛接口。

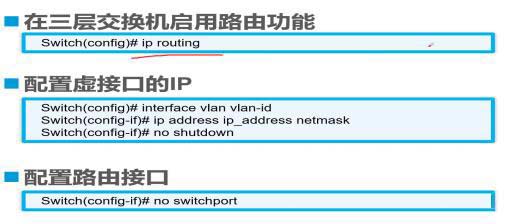

十二、三層交換機的配置：
