架構設備：

一個路由器，一個三層交換機，一個二層交換機，兩臺服務器，一臺提供DHCP+DNS服務，一臺提供WEB網頁服務，兩臺客戶端。用來獲取地址和測試。
提供DHCP+DNS的服務器由CentOS 7 代替。
提供WEB網頁服務的由 windows server代替。
客戶端一臺win 10 。一臺win 7.

讓客戶滿意是我們工作的目標，不斷超越客戶的期望值來自于我們對這個行業的熱愛。我們立志把好的技術通過有效、簡單的方式提供給客戶，將通過不懈努力成為客戶在信息化領域值得信任、有價值的長期合作伙伴，公司提供的服務項目有：域名注冊、網站空間、營銷軟件、網站建設、旅順口網站維護、網站推廣。

項目要求：

1）sw2為二層交換機，分別有vlan10，vlan20，vlan100 三個vlan，f1/1-3是接入鏈路，
f1/0為中繼鏈路。
2）sw1為三層交換機，分別為三個vlan提供網關，vlan10:192.168.10.1/24、vlan20:192.168.20.1/24、vlan100:192.168.100.1/24還有f1/1：12.0.0.1/24
3）局域網內部Linux服務器構建dhcp服務功能為vlan10，vlan20及vlan100提供地址，地址范圍
Vlan10:192.168.10.100~192.168.10.200 子網掩碼：255.255.255.0 網關192.168.10.1/24
Vlan20:192.168.20.100~192.168.20.200 子網掩碼：255.255.255.0 網關192.168.20.1/24
Vlan100:192.168.100.100~192.168.100.200 子網掩碼：255.255.255.0 網關192.168.100.1/24
dns服務器地址為：192.168.100.100/24
其中PC1主機固定獲得192.168.10.18/24地址
4）在局域網內部Linux服務器構建DNS服務功能解析www.kgc.com和www.yun.com
解析地址為14.0.0.14/24web服務器，同時提供泛域名解析功能，解析地址為8.8.8.8
5）局域網外有一臺server2016搭建的WEB服務器，建立了虛擬機主機提供兩個網站，分別是www.kgc.com和www.yun.com，自定義首頁內容區分顯示
6）實現最終的全網互通，功能訪問健全

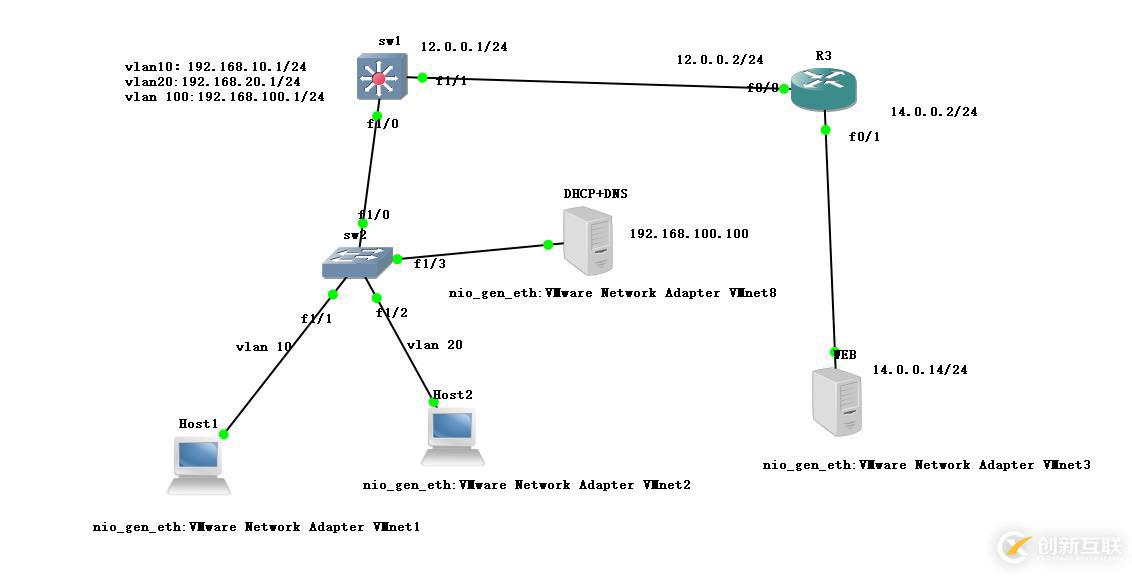

DHCP + DNS + WEB綜合架構拓?fù)鋱D：

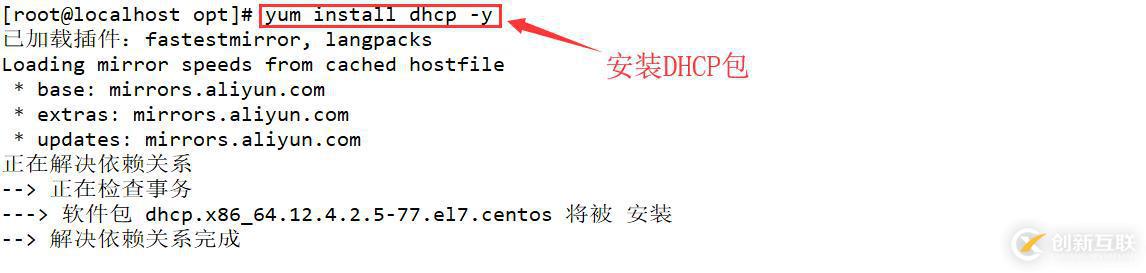

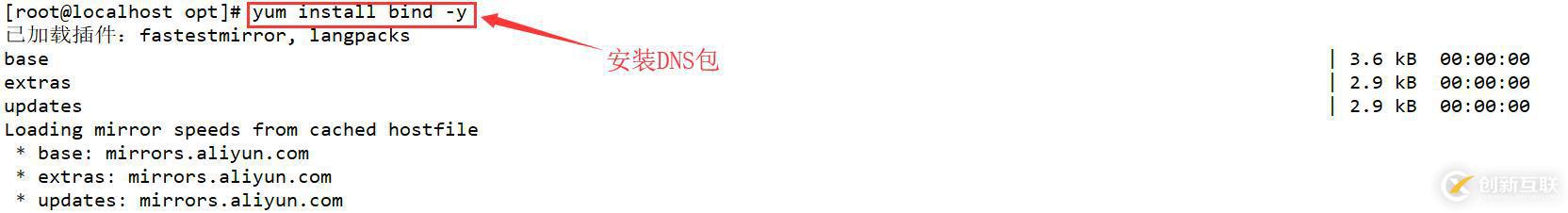

1、在CentOS 7 中安裝DHCP服務安裝包和DNS服務安裝包

2、將網卡全部設為僅主機模式，并且關閉自動獲取DHCP服務的功能

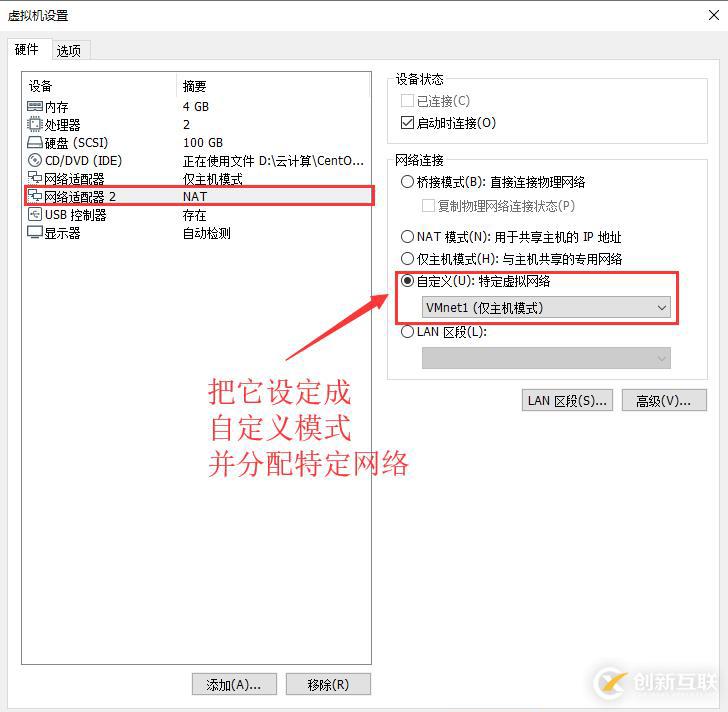

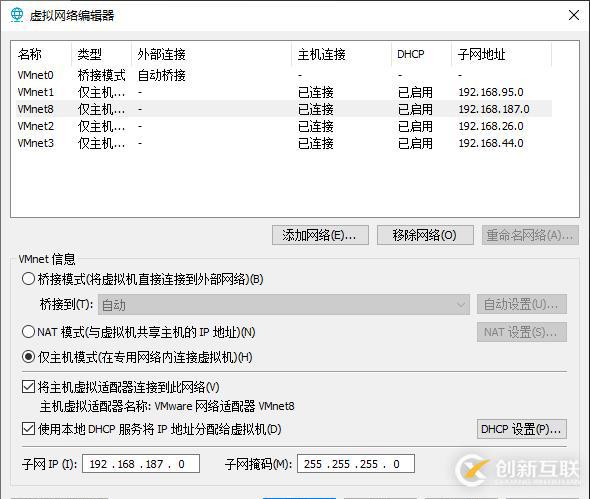

將Vmnet1分配給win 10 ，將Vmnet2分配給win 7，將Vmnet3分配給CentOS 7 ，將Vmnet8分配給windows server。

3、配置二層交換機sw2

關閉路由功能

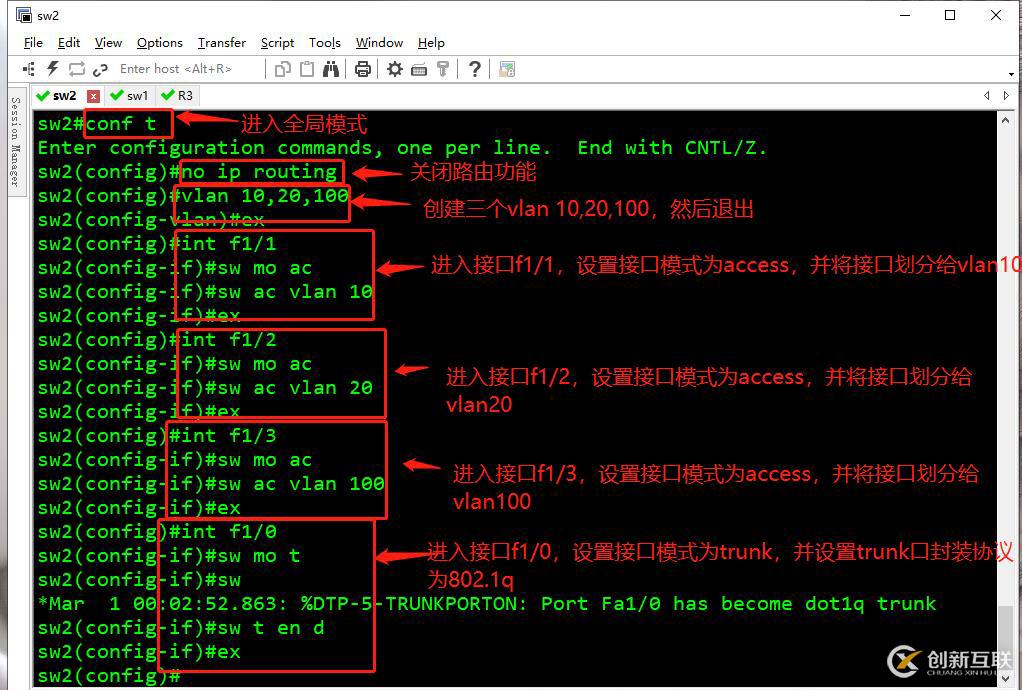

創建3個vlan，分別為vlan10、vlan20和vlan100，
進入端口f1/1，分配到vlan10，設置vlan模式為access
進入端口f1/2，分配到vlan20，設置vlan模式為access
進入端口f1/3，分配到vlan100，設置vlan模式為access
進入接口f1/0，設置vlan模式為Trunk，并指定封裝協議為802.1q

4、配置三層交換機sw1

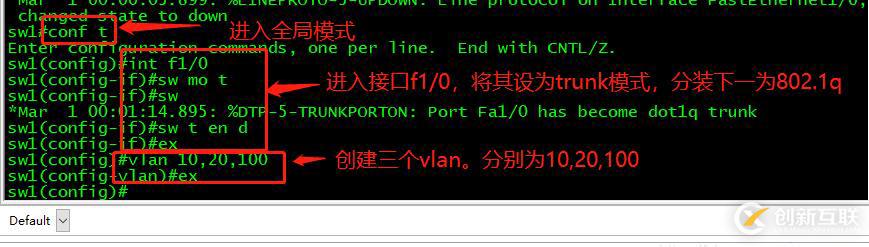

創建3個vlan，分別為vlan10、vlan20和vlan100
進入接口f1/0，設置vlan模式為Trunk，并指定封裝協議為802.1q

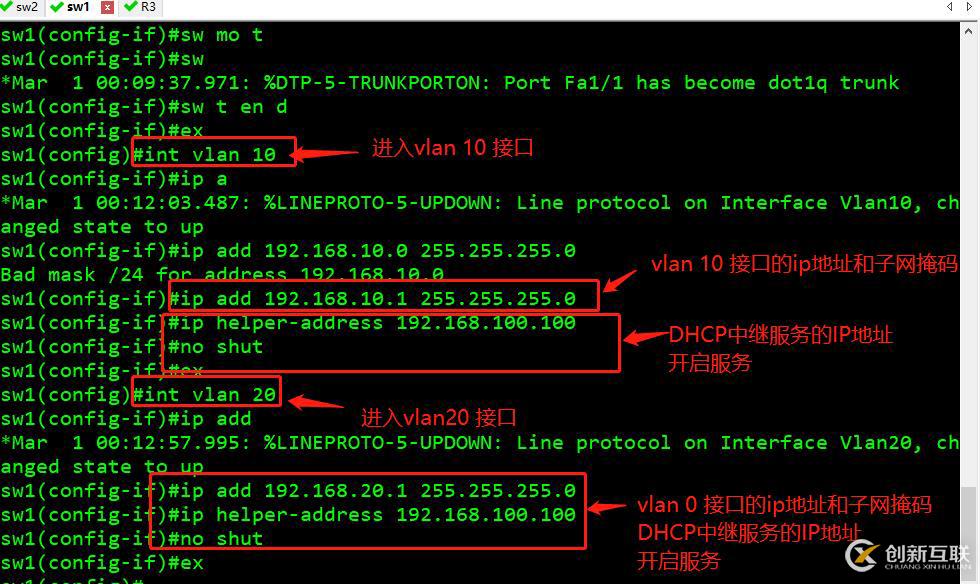

進入vlan10，配置IP地址，和子網掩碼，指定DHCP服務器端口地址，并開啟
進入vlan20，配置IP地址，和子網掩碼，指定DHCP服務器端口地址，并開啟

進入vlan100，配置IP地址，和子網掩碼，指定DHCP服務器端口地址，并開啟

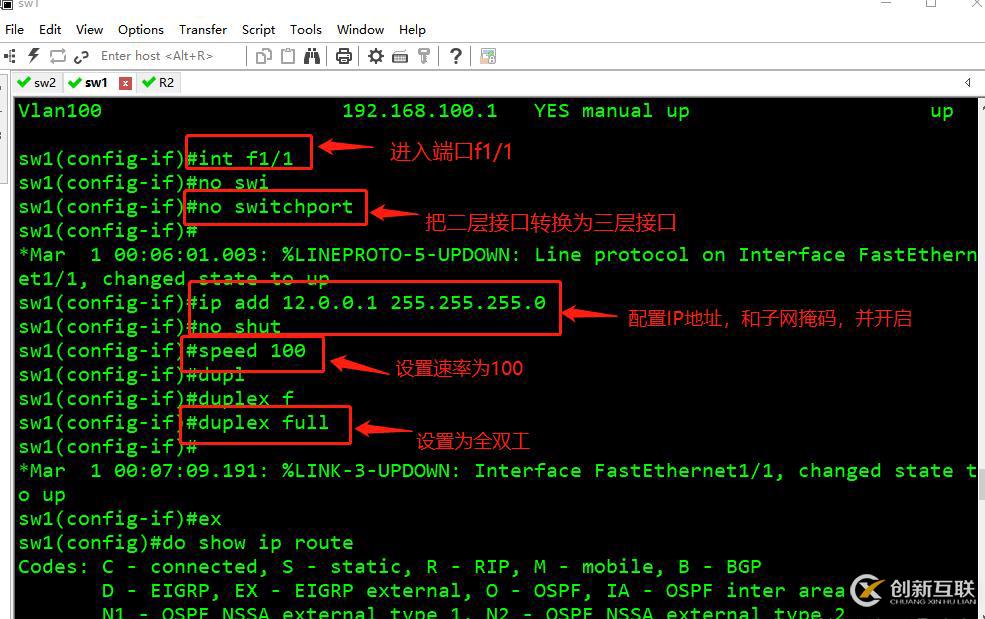

進入端口f1/1，將二層口轉換為三層口，配置IP地址，子網掩碼，設置速率，開啟為權雙工模式

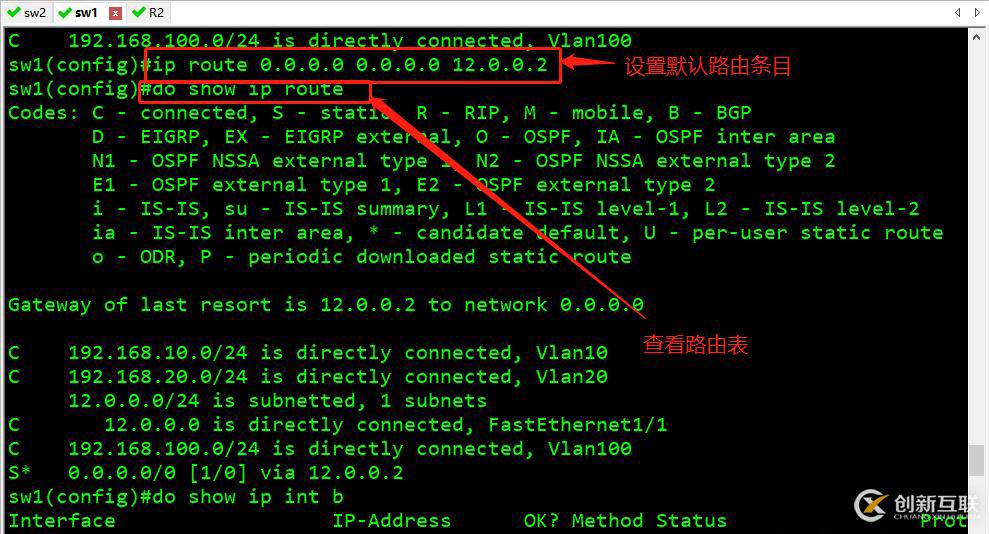

設置默認路由

5、配置路由器R2

進入端口f0/0，配置IP地址，子網掩碼，并開啟
進入端口f0/1，配置IP地址，子網掩碼，并開啟

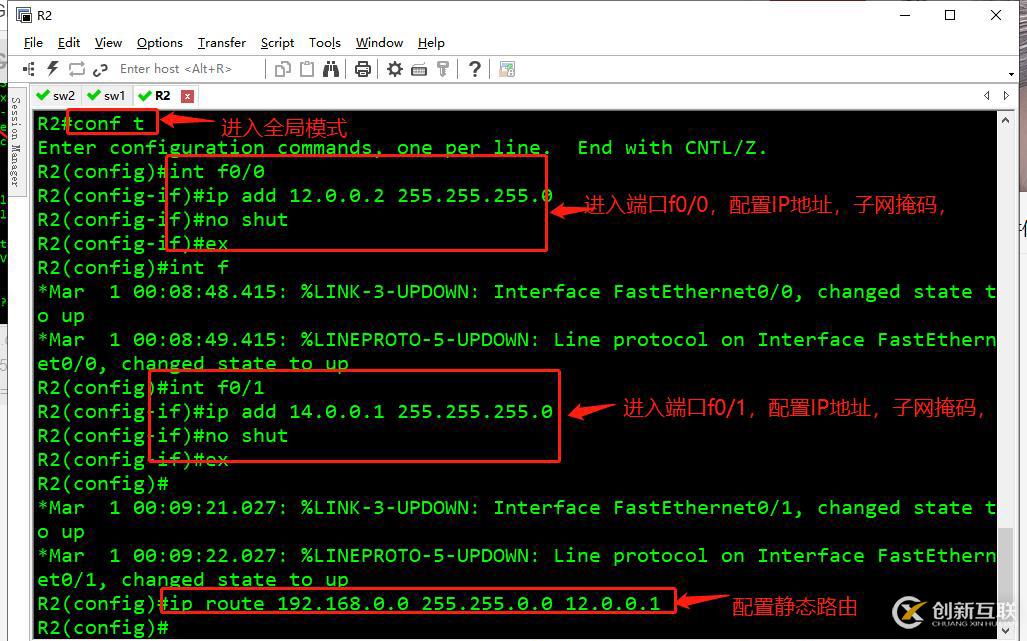

配置靜態路由

6、配置DHCP服務

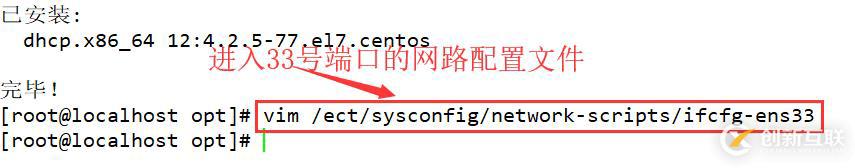

進入網卡目錄，配置靜態IP地址

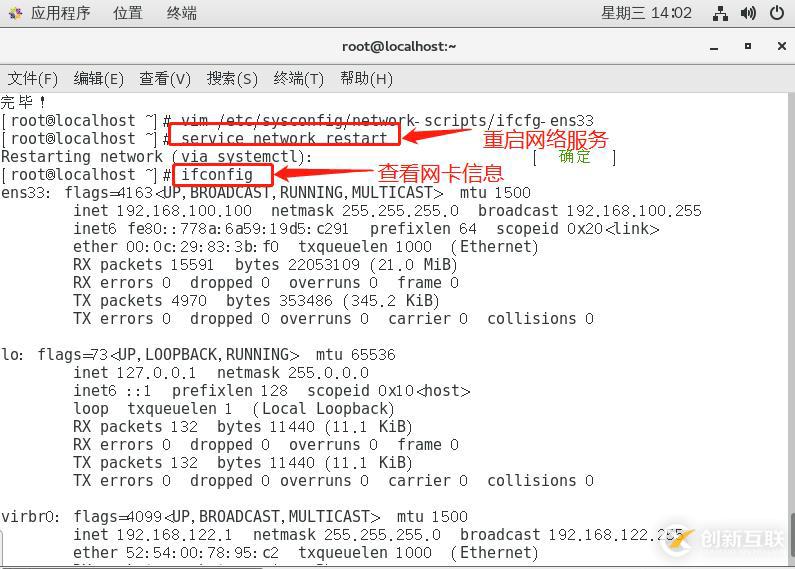

重啟網絡信息，查看網卡信息

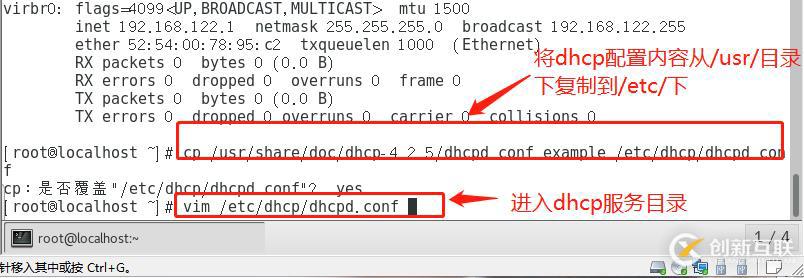

進入dhcp配置文件，進行配置

設置DNS 解析地址

添加DHCP中繼服務的網段和子網掩碼，分配范圍。和網關

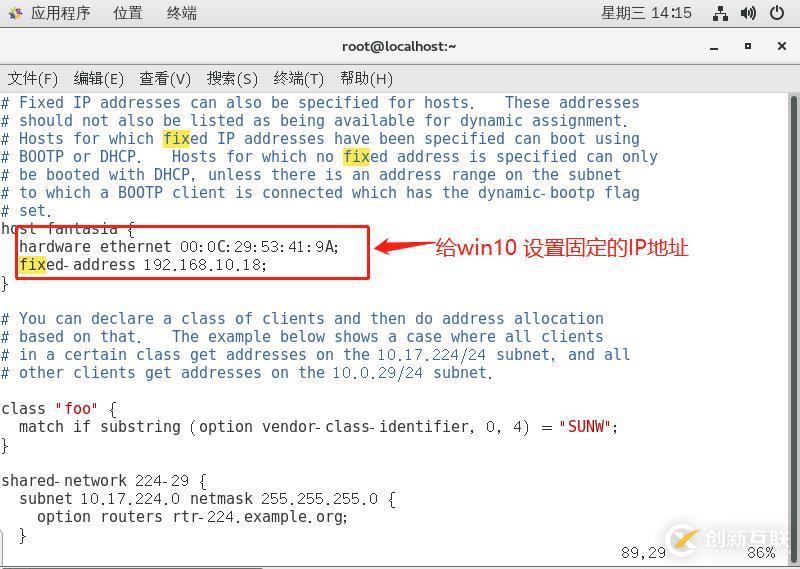

給一臺客戶機設置固定的IP地址

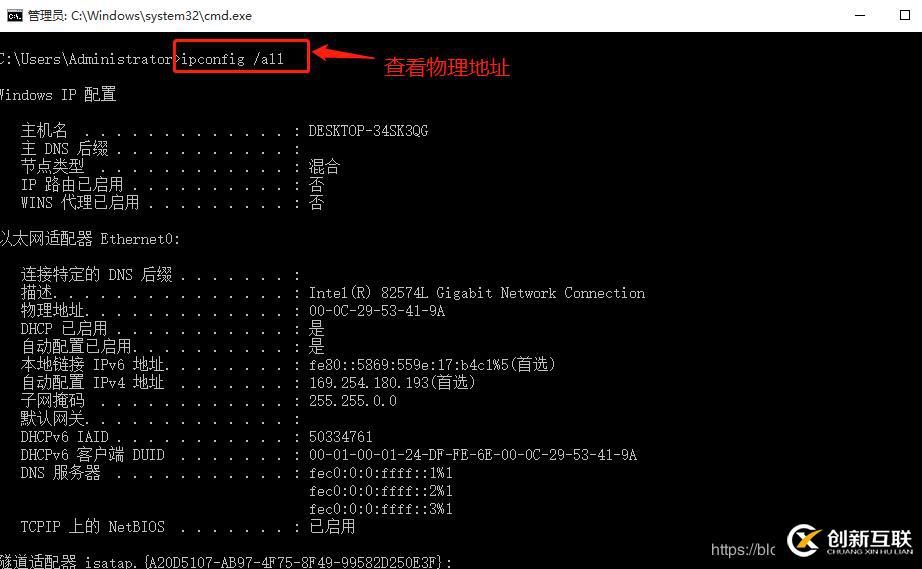

返回win 10 客戶端使用 ipconfig /all查看物理地址

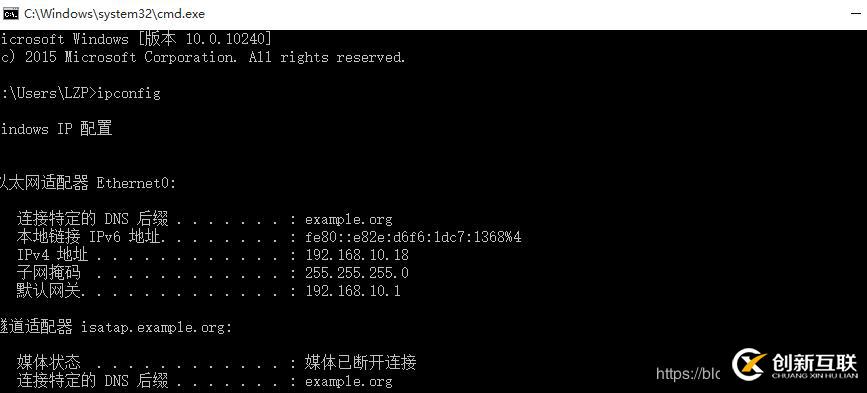

給win10 配置固定的IP地址

重啟DHCP服務

驗證DHCP服務

7、配置DNS 服務

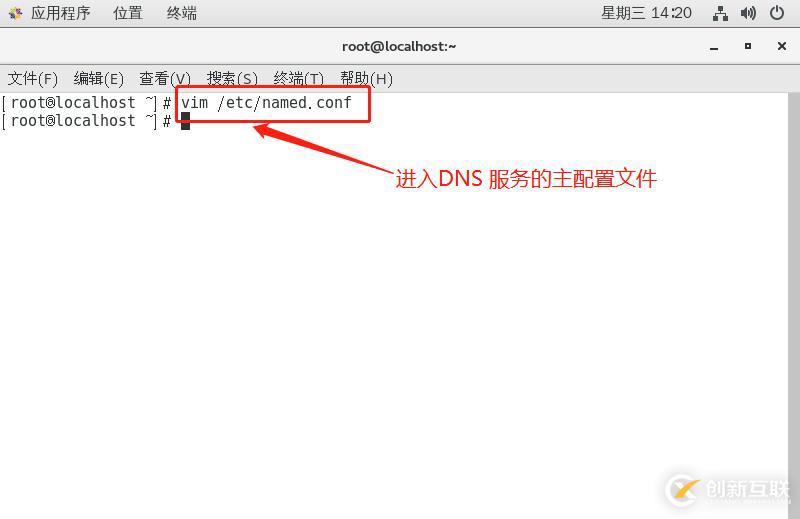

進入DNS服務的主配置文件，進行配置

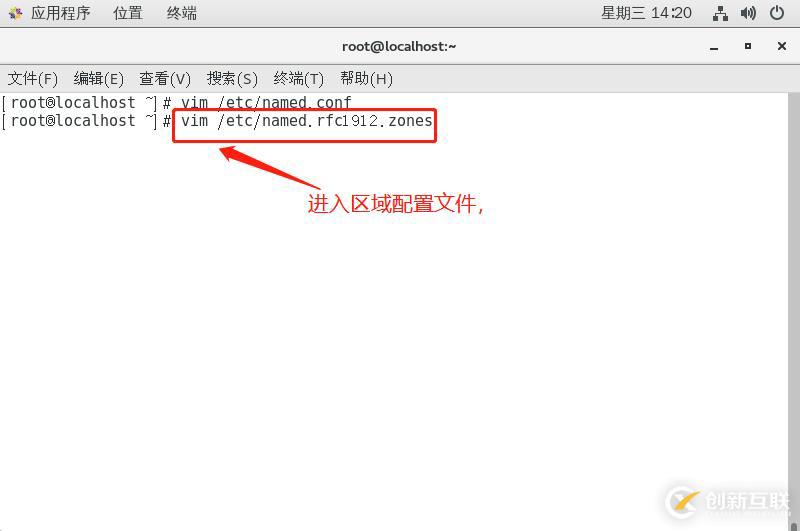

進入?yún)^(qū)域配置文件，進行配置

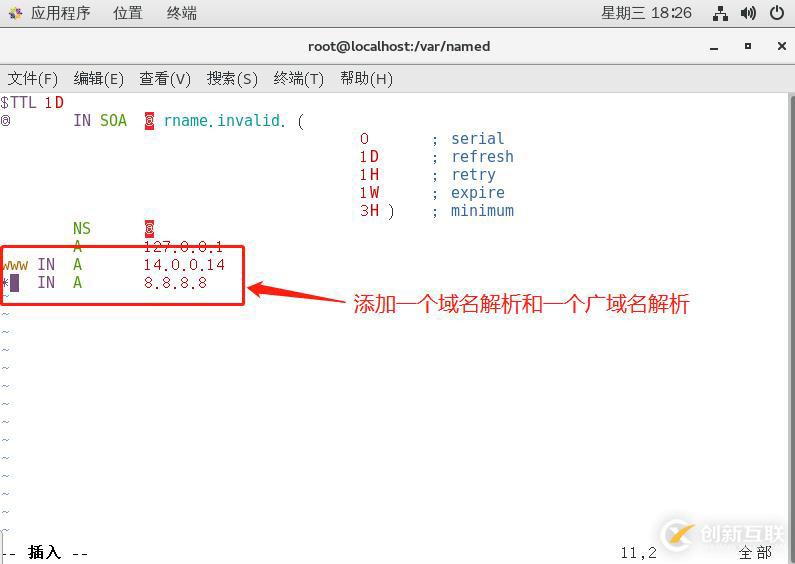

將named.localhost中的配置文件復制一份到kgc.com.zone下，并進入kgc.com.zone下進行配置


將kgc.com.zone下的配置文件復制一份到y(tǒng)un.com.zone下
關閉防火墻和安全功能
開啟named服務

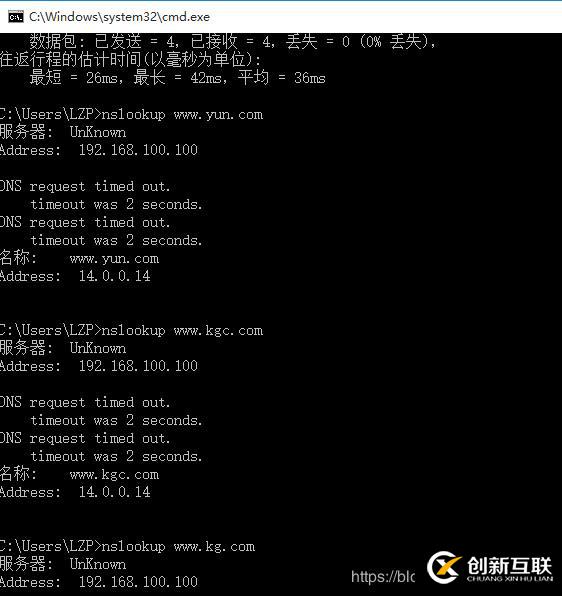

驗證DNS解析

8、配置WEB 網頁

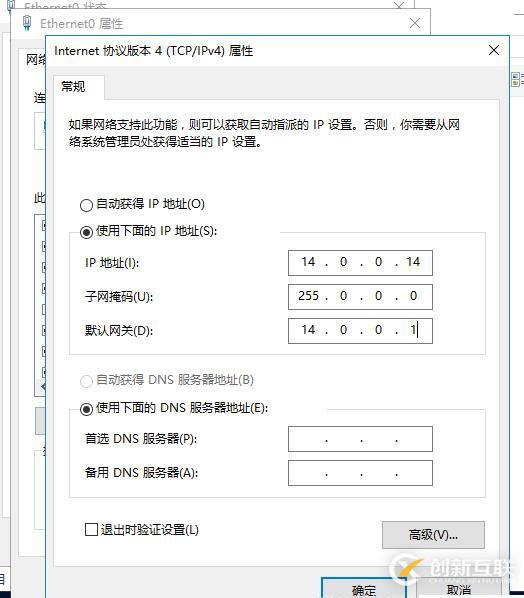

進入windows server 配置IP地址，子網掩碼和網關

在windows server中創建兩個網頁

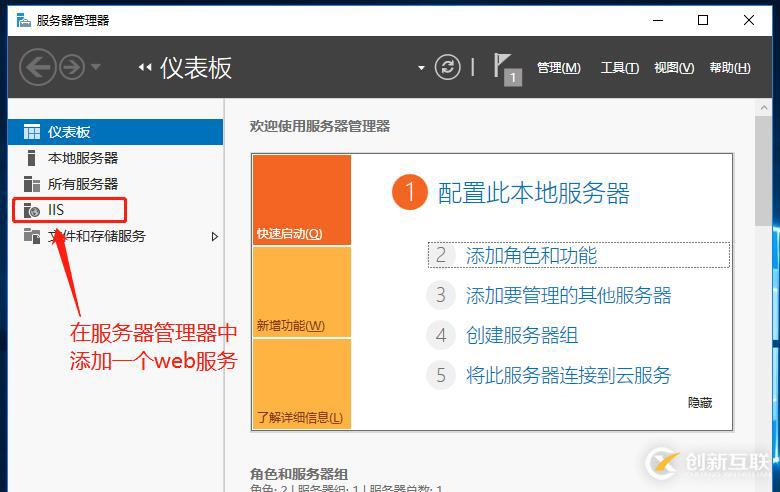

添加提個web網頁服務

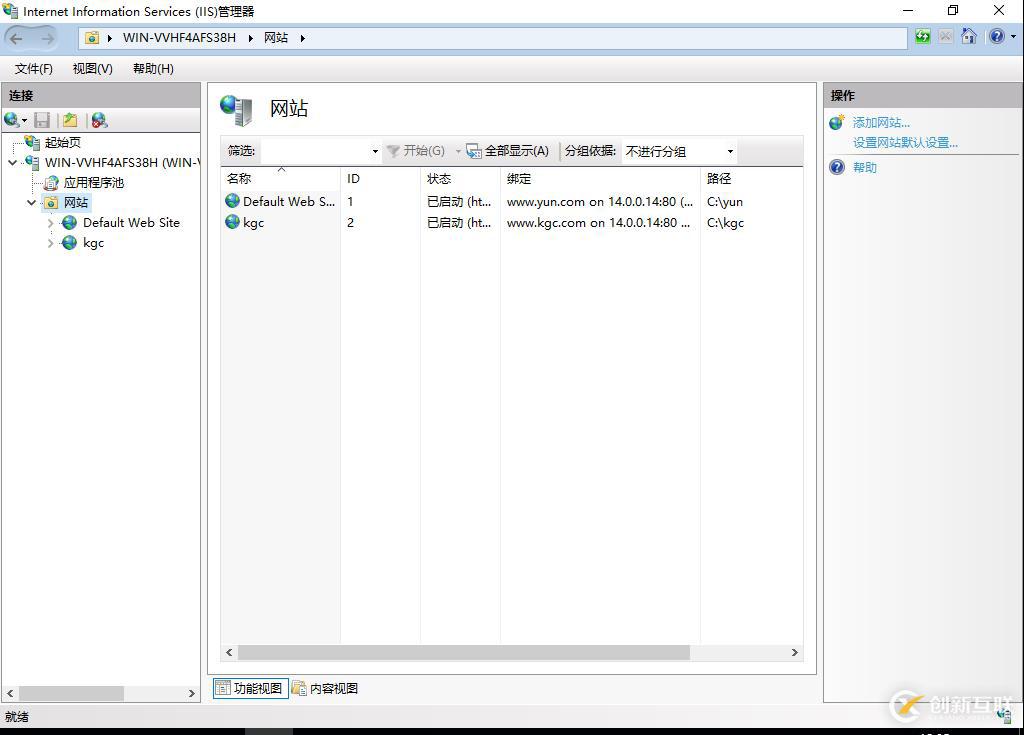

創建成功的兩個網站

接下來我們來測試一下網頁和網絡的連通性

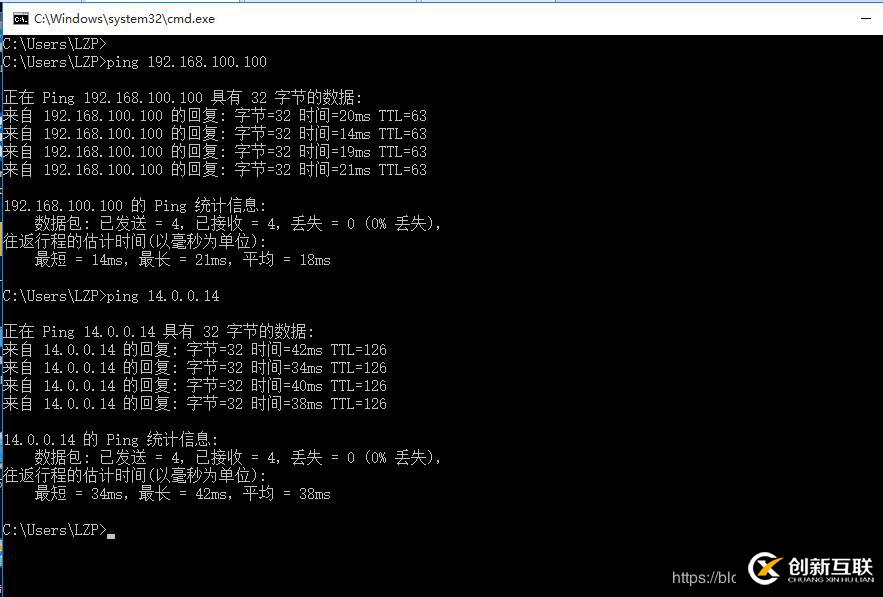

通過客戶機pingCentOS7服務器與windowsserver服務器

以上我們這個框架就搭建完成了。
